Gruppi di cavi semi-rigidi

I gruppi di cavi semi-rigidi sono prodotti ad alte prestazioni ampiamente utilizzati nei campi a radiofrequenza (RF) e a microonde, in grado di soddisfare una varietà di requisiti di trasmissione di connessioni complessi e segnale . la struttura semi-respinta e per consentire il cavo di mantenere una forma fissa . una volta installata, è meno installata o deforga TRASMISSIONE . Pertanto, è adatto a sistemi di cablaggio complessi con requisiti ad alta stabilità .

Il prodotto è disponibile in una vasta gamma di modelli . Prendi la serie FR710S & FR710/Gut - 085 086 "come esempio . modelli diversi sono adatti a diversi gamme di frequenza e interfacce del dispositivo {{5} use 26,5 GHz, e un rapporto onda statale perdita/tensione di ritorno di 1.30.

Il contatto centrale è effettuato in ottone placcato in oro o beryllium rame . esterno, è possibile scegliere in ottone placcato in oro, rame di beryllio placcato in oro, acciaio inossidabile passivato, ecc.. Ptfe . Il conduttore centrale del cavo è acciaio rivestito in rame placcato in argento e lo strato isolante è solido ptfe . La guaina può essere realizzata in nessun materiale o FEP, che garantisce le prestazioni della trasmissione del segnale

A causa delle loro eccellenti prestazioni, gli assiemi di cavi semi-rigidi svolgono un ruolo cruciale in numerosi campi con requisiti rigorosi per la trasmissione del segnale . sono ampiamente utilizzati in vari settori come comunicazioni, elettronica e aerospaziale .}

Le apparecchiature elettroniche di guerra devono funzionare in ambienti di interferenza elettromagnetica ad alta intensità . L'elevata efficacia di schermatura e le prestazioni elettriche stabili di assemblaggi di cavi semi-rigidi li rendono una scelta ideale per le connessioni interne nelle apparecchiature di guerra elettroniche .}}

Nei sistemi complessi di veicoli spaziali, vengono utilizzati assiemi di cavi semi-rigidi per collegare vari strumenti e dispositivi .

1. Per assiemi di cavi di lunghezza personalizzati, non dimenticare di lasciare le informazioni di lunghezza nella pagina di pagamento;
2. Tutti i gruppi di cavi possono essere forniti con coppie o gruppi abbinati a fase; Se hai bisogno che i cavi siano abbinati in fase, ti preghiamo di inviarci un'e -mail: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Gruppo di cavi semi-rigidi serie"
	Diametro del materiale della struttura (mm)
	1	Direttore interiore	Acciaio rivestito in rame placcato in argento	0.51±0.0127
	2	Isolante	PTFE solido	1.688±0.0254
	3	Direttore esterno	Rame in scatola/rame	2.2±0.05

Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare)
Frequenza (GHZ)	0.5	1	5	10	20
Attenuazione (DB/M)	0.446	0.640	1.506	2.215	3.29
Potenza (W)	190.3	133.2	57.2	39.3	26.7
Modelli comuni e indicatori tecnici

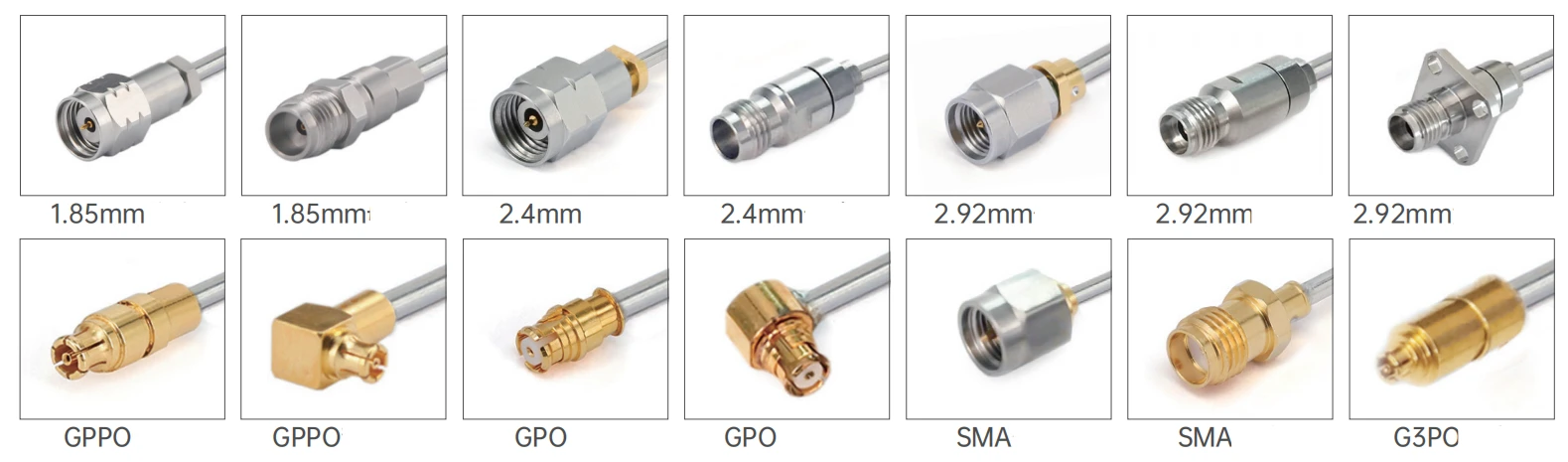

Immagine	Sku	Connettore 1	Connettore 2	Freqency	Resto Loss/VSWR

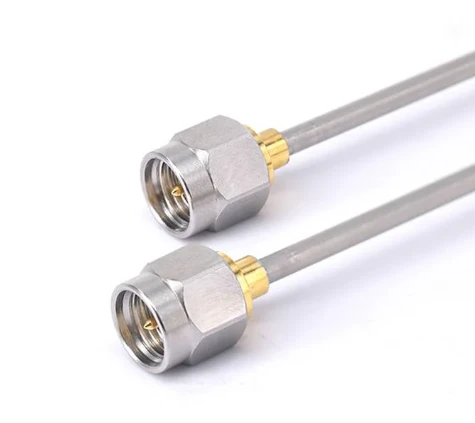

	FR710S-SMMSMM-XXX	SMA maschio	SMA maschio	Dc -26.5 GHz	1.30

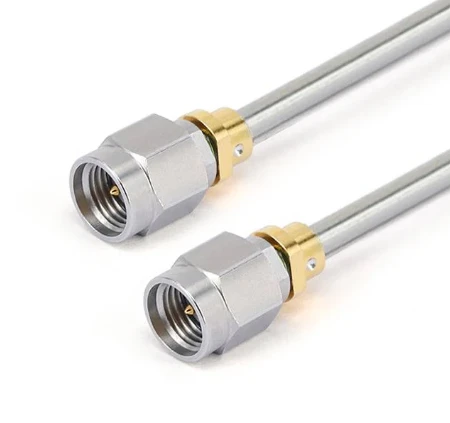

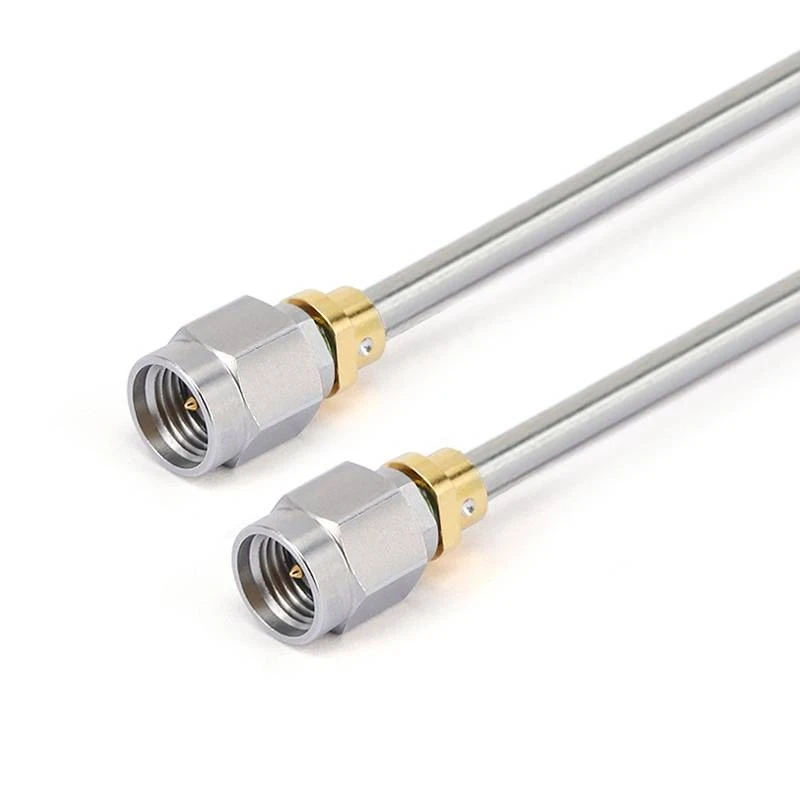

	FR710S -292 M292M-XXX	2,92 mm maschio	2,92 mm maschio	Dc -40 GHz	1.35

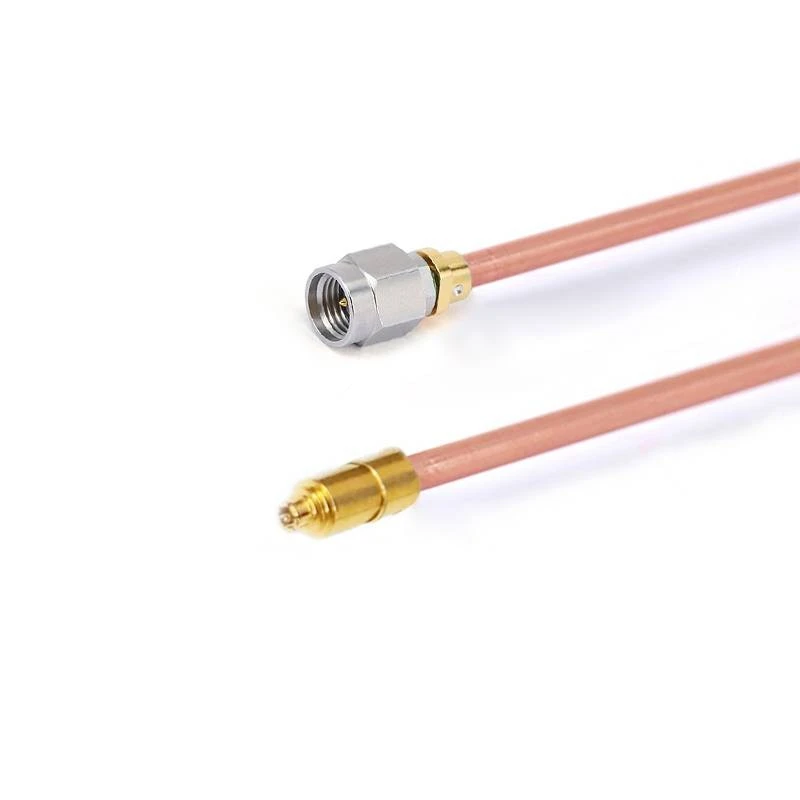

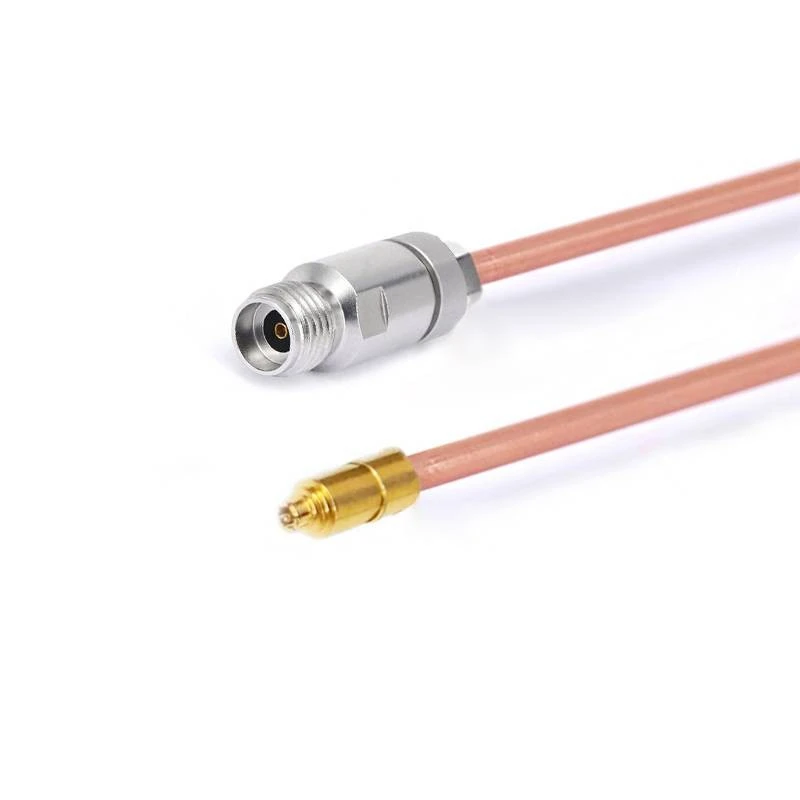

	FR 710-292 mg3pf-xxx	2,92 mm maschio	G3PO (SMPS) femmina	Dc -40 GHz	14db

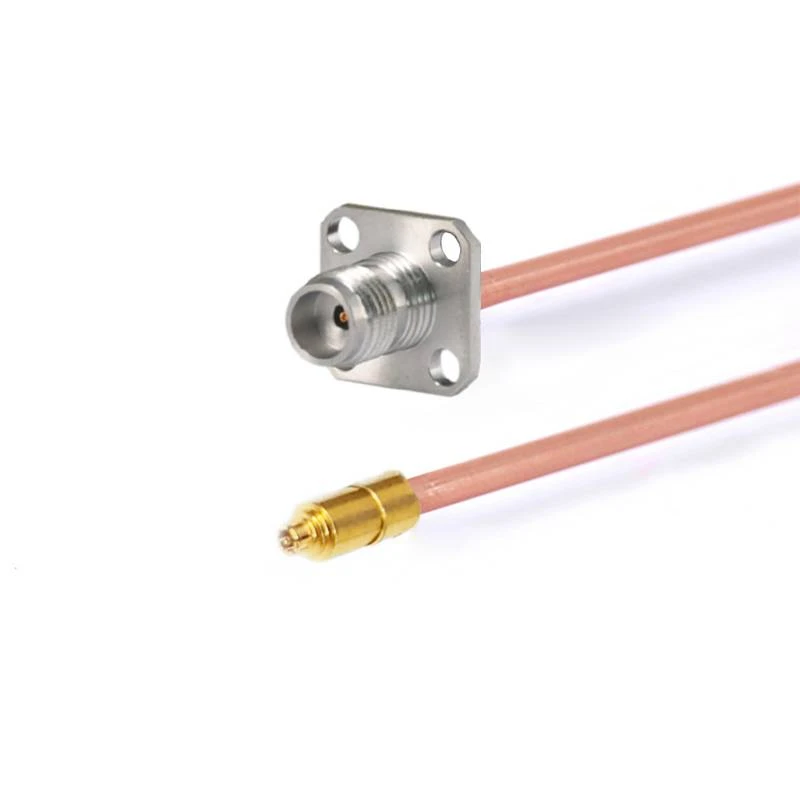

	Fr 710-292 ffg3pf-xxx	2,92 mm maschio con flangia a 4 fori	G3PO (SMPS) femmina	Dc -40 GHz	14db
	FR 710-185 mg3pf-xxx	185 mm maschio	G3PO (SMPS) femmina	Dc -67 GHz	10db
	Fr 710-185 fg3pf-xxx	185 mm femmina	G3PO (SMPS) femmina	Dc -67 GHz	10db
	Fr 710-185 ffg3pf-xxx	Femmina da 185 mm con flangia a 4 buche	G3PO (SMPS) femmina	Dc -67 GHz	10db

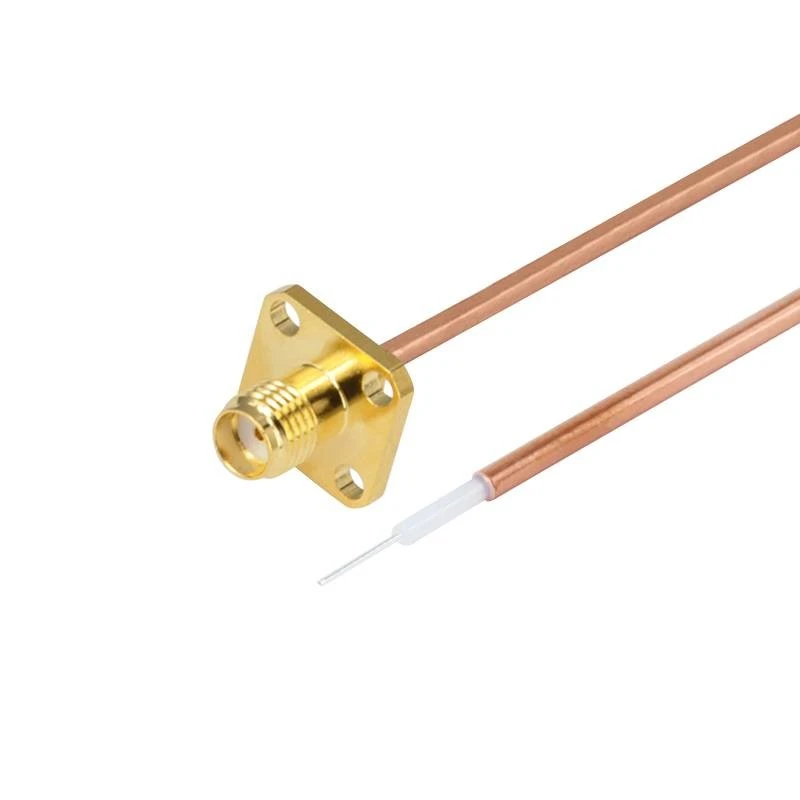

	FR 710- SMFF 000- xxx	Femmina SMA con flangia a 4 buche	Aprire	Dc -18 GHz	1.30
	FR 710- SMFF 000- xxx	Femmina SMA	Aprire	Dc -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm femmina	Aprire	Dc -40 GHz	1.35

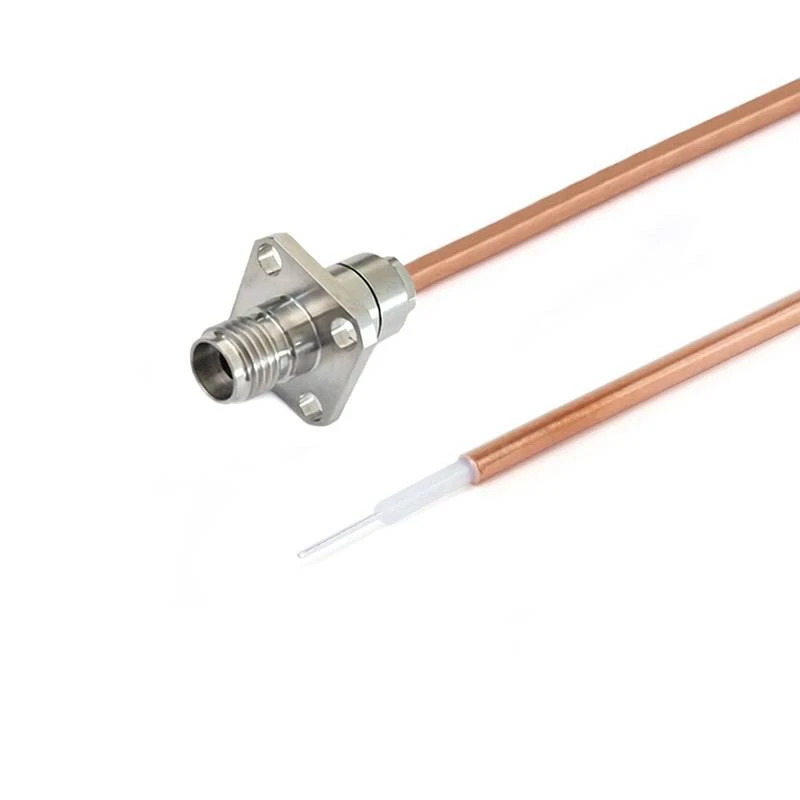

	Fr 710-292 f 000- xxx	2,92 mm femmina con flangia a 4 fori	Aprire	Dc -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm femmina	Aprire	Dc -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm femmina	Aprire	Dc -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm femmina	Aprire	Dc -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm femmina con flangia a 4 fori	Aprire	Dc -67 GHz	1.50
