Cavi di prova per scopi generici
I cavi di prova di scopo generale sono prodotti via cavo ampiamente utilizzati in campi come test elettronici, con più caratteristiche per soddisfare diversi requisiti di utilizzo . in termini di connettori, questo cavo offre vari tipi di connettori, tra cui 1 . 85mm, 2 . 4mm, 2.92mm, Sma, G3po e GPPO. Tutti i connettori hanno un'impedenza di 50 ohm e una polarità standard.
Descrizione
Cavi di prova per scopi generici
I cavi di prova per scopi generali sono prodotti via cavo ampiamente utilizzati in campi come test elettronici, con più caratteristiche per soddisfare diversi requisiti di utilizzo . in termini di connettori, questo cavo offre vari tipi di connettori, tra cui 1 . 85mm, 2 . 4mm, 2 . 92mm, G3PO e GPPO. Tutti i connettori hanno un'impedenza di 50 ohm e una polarità standard. Inoltre, i connettori hanno più metodi di installazione, inclusi tipi di angolo diritti e giusti, che possono essere adattati in modo flessibile a diverse interfacce del dispositivo.
Introduzione del prodotto
In termini di selezione dei materiali, il contatto centrale, il contatto esterno e il corpo principale sono realizzati con materiali come in ottone placcati con oro, rame di berillio placcato con oro o acciaio inossidabile passivato, che hanno una buona conducibilità elettrica e resistenza alla corrosione . Il dielettrico è fatto di materiali PEI o PTFE per garantire il segnale per le prestazioni di trasmissione {1} la conduttazione centrale del cavo acciaio, lo strato di isolamento è solido PTFE, lo strato di schermatura è composto da nastro di rame e filo di rame in argento, e la guaina è realizzata in materiale FEP . Ciò non solo protegge effettivamente segnali di interferimento, ma ha anche una certa resistenza meccanica e resistenza ambientale .}
Applicazione del prodotto
Durante la ricerca, lo sviluppo, la produzione e il test delle stazioni base di comunicazione, dei telefoni cellulari, delle apparecchiature di comunicazione satellitare, ecc. ., sono necessari cavi di prova generale per collegare vari strumenti di test a dispositivi di comunicazione per garantire la trasmissione del segnale stabile, in modo da consumo di costruzione in modo accuratamente di test di 5g di una base per la costruzione di 5G di ST, in modo accuratamente basato, per la costruzione di 5G di ST. Il tipo di cavo viene utilizzato per collegare i generatori di segnali, gli analizzatori dello spettro e altre apparecchiature per testare con precisione le prestazioni di frequenza radio delle stazioni base, garantendo che le stazioni base possano fornire servizi di comunicazione stabili ed efficienti .
Note importanti
1. Per assiemi di cavi di lunghezza personalizzati, non dimenticare di lasciare le informazioni di lunghezza nella pagina di pagamento;
2. Tutti i gruppi di cavi possono essere forniti con coppie o gruppi abbinati a fase; Se hai bisogno che i cavi siano abbinati in fase, ti preghiamo di inviarci un'e -mail: sales@flexirf.com
Dati di specifica del prodotto
|
Configurazione |
|
|

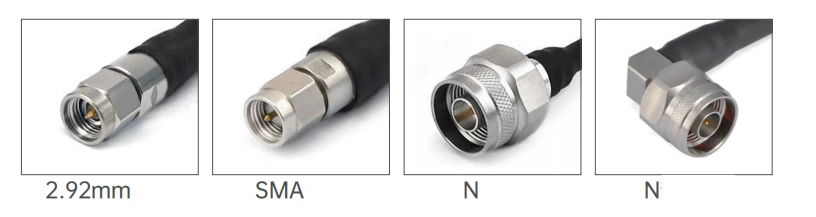

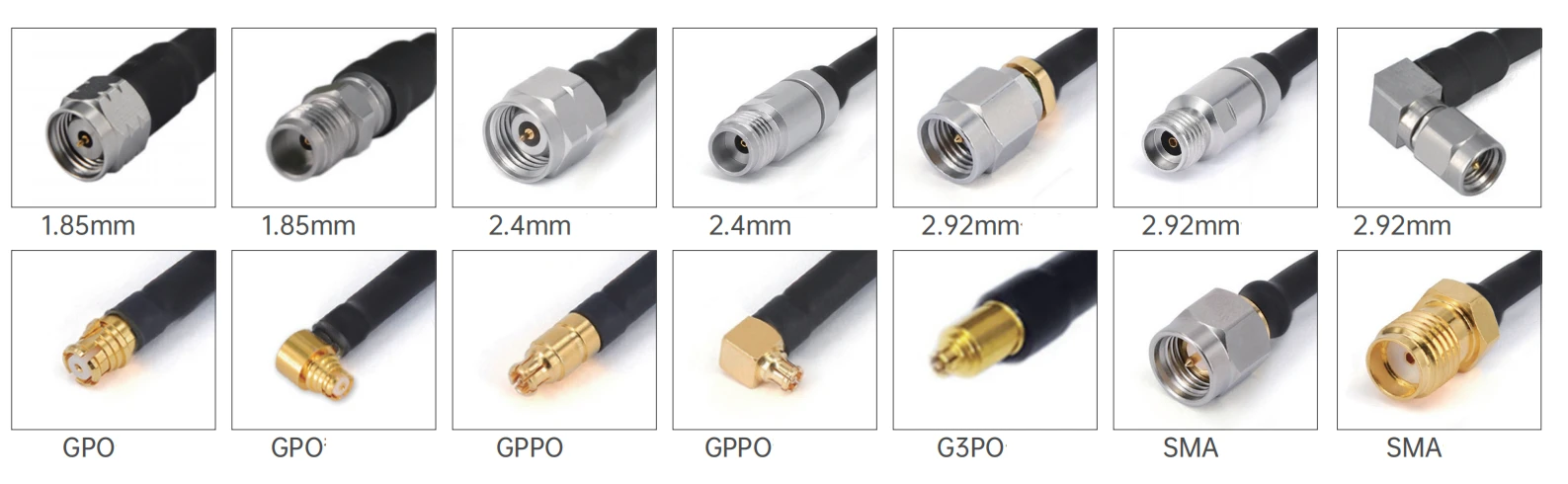

Tipo di connettore 1 |
1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/n |
|
Connettore 1 impedenza |
50 ohm |
|
Connettore 1 polarità |
Standard |
|
Tipo di connettore 2 |
1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/n |
|
Connettore 2 impedenza |
50 ohm |
|
Connettore 2 Polarità |
Standard |
|
Metodo di montaggio del connettore |
Nessuno |
|
Connector Body Style |
Angolazione dritta e destra |
|
Informazioni sui materiali |
|
|
Contatto centrale |
Plactato in oro in ottone, oro di rame berillio placcato |
|
Contatto esterno |
Plactato in oro in ottone, beryllio in oro rame, acciaio inossidabile passivato |
|
Corpo |
Plactato in oro in ottone, oro di rame di berillio, acciaio inossidabile passivato |
|
Dielettrico |
Pei/ptfe |
|
Dati ambientali |
|
|
Intervallo di temperatura |
-40 grado a +165 |
|
2011/65/EU (ROHS) |
Compiacente |
|
Specifiche via cavo |
|
|
Conduttore centrale |
Copperweld placcato in argento |
|
Dielettrico |
PTFE solido |
|
Due schermature |
Canda e filo in rame placcati in argento |
|
Giacca |
FEP |
|
Capacità (PF/M) |
95.1 |
|
Velocità della propagazione (%) |
70 |
|
Protezione dell'efficacia |
<-100dB @ 1GHz |
|
Gestione della potenza |
10watt @ 18ghz a livello del mare, VSWR1.0 |
Tipo di prodotto
| GAF71/RG405SS Serie 405 Gruppo di cavi flessibili | ||||
 |
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
0.51±0.05 |
|
|
2 |
Isolante |
PTFE solido |
1.63±0.05 |
|
|
3 |
Proiezione interiore |
Banda di rame placcata in argento |
1.80±0.05 |
|
|
4 |
Schermatura esterna |
Intrecciato di filo di rame placcato in argento |
2.18±0.05 |
|
|
5 |
giacca |
FEP |
2.54±0.1 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||||
|
Frequenza (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Attenuazione (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Attenuazione (DB/FT) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Modelli comuni e indicatori tecnici
|
|||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Freqency |
Resto Loss/VSWR |
 |

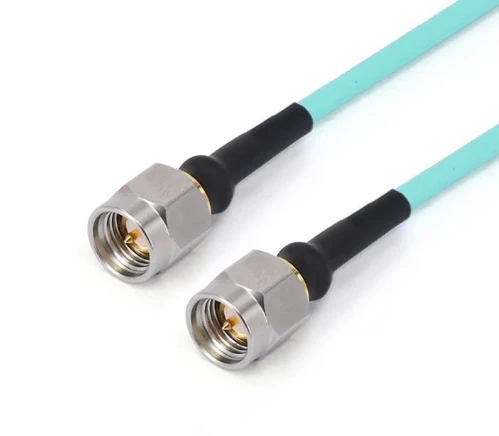

FRF 71- SMMSMM-XXX |
SMA maschio |
SMA maschio |
Dc -26.5 GHz |
1.30 |
 |

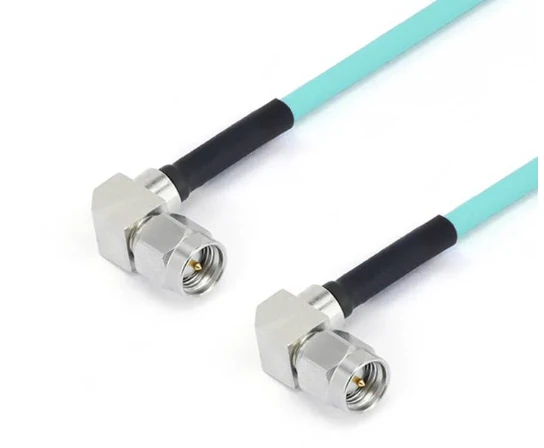

Frf 71- Smwmsmwm-xxx -18 g |
Maschio SMA con angolo retto |
Maschio SMA con angolo retto |
Dc -18 GHz |
1.30 |
 |

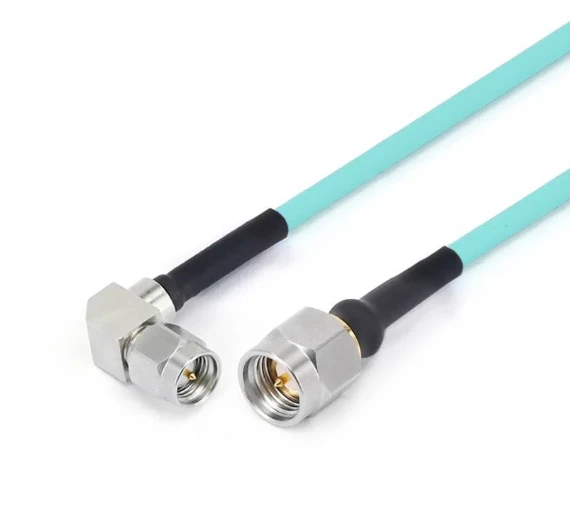

FRF 71- SMMSMWM-XXX -18 g |
SMA maschio |
Maschio SMA con angolo retto |
Dc -18 GHz |
1.30 |
 |
FRF 71- SMMGPF-XXX |
SMA maschio |
GPO (SMP) femmina |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMMGPWF-XXX |
SMA maschio |
GPO (SMP) femmina con angolo retto |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMFGPF-XXX |
Femmina SMA |
GPO (SMP) femmina |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMFFGPF-XXX |
Femmina SMA con flangia a 4 buche |
GPO (SMP) femmina |
Dc -26.5 GHz |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
SMA maschio |
GPPO (mini-SMP) femmina |
Dc -26.5 GHz |
14db |
 |
FRF 71- SMMGPPWF-XXX |
SMA maschio |
Femmina Gppo con angolo retto |
Dc -26.5 GHz |
14db |
 |
Frf 71- SMWMGPPF-XXX -18 g |
Maschio SMA con angolo retto |
GPPO (mini-SMP) femmina |
Dc -18 GHz |
15 dB |
 |
Frf 71- SMWMGPPWF-XXX -18 g |
Maschio SMA con angolo retto |
Femmina Gppo con angolo retto |
Dc -18 GHz |
15 dB |
 |
FRF 71- SMFGPPF-XXX |
Femmina SMA |
GPPO (mini-SMP) femmina |
Dc -26.5 GHz |
14db |
 |
FRF 71- SMFFGPPF-XXX |
Femmina SMA con flangia a 4 buche |
GPPO (mini-SMP) femmina |
Dc -26.5 GHz |
14db |
 |
FRF 71-292 M292M-XXX |
2,92 mm maschio |
2,92 mm maschio |
Dc -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm maschio |
GPO (SMP) femmina |
Dc -40 GHz |
14db |
 |
FRF 71-292 mgpwf-xxx |
2,92 mm maschio |
GPO (SMP) femmina con angolo retto |
Dc -40 GHz |
12db |
 |
Frf 71-292 fgpf-xxx |
2,92 mm femmina |
GPO (SMP) femmina |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm femmina con flangia a 4 fori |
GPO (SMP) femmina |
Dc -40 GHz |
14db |
 |
FRF 71-292 mgppf-xxx |
2,92 mm maschio |
GPPO (Mini-SMP) femmina |
Dc -40 GHz |
14db |
 |
FRF 71-292 fgppf-xxx |
2,92 mm femmina |
GPPO (Mini-SMP) femmina |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm femmina con flangia a 4 fori |
GPPO (Mini-SMP) femmina |
Dc -40 GHz |
14db |
 |
FRF 71-292 mgppwf-xxx |
2,92 mm maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc -40 GHz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm maschio |
G3PO (SMPS) femmina |
Dc -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm femmina |
G3PO (SMPS) femmina |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm femmina con flangia a 4 fori |
G3PO (SMPS) femmina |
Dc -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2,4 mm maschio |
2,4 mm maschio |
Dc -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm femmina |
GPO (SMP) femmina |
Dc -40 GHz |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 mm femmina con flangia a 4 fori |
GPO (SMP) femmina |
Dc -40 GHz |
12db |
 |
FRF 71-24 mgpwf-xxx |
2,4 mm maschio |
GPO (SMP) femmina con angolo retto |
Dc -40 GHz |
10db |
 |
FRF 71-24 mgppf-xxx |
2,4 mm maschio |
GPPO (Mini-SMP) femmina |
Dc -40 GHz |
12db |
 |
FRF 71-24 mgppwf-xxx |
2,4 mm maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc -40 GHz |
10db |
 |
FRF 71-24 fgppf-xxx |
2,4 mm femmina |
GPPO (Mini-SMP) femmina |
Dc -40 GHz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm femmina con flangia a 4 fori |
GPPO (Mini-SMP) femmina |
Dc -40 GHz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm maschio |
G3PO (SMPS) femmina |
Dc - 67 GHz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm femmina |
G3PO (SMPS) femmina |
Dc - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm con flangia a 4 fori |
G3PO (SMPS) femmina |
Dc - 67 GHz |
10db |
|
GAF72/RG402SS 402 Gruppo di cavi flessibili in serie |
||||||
|
Diametro del materiale della struttura (mm) |
||||||
 |
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
0.92±0.05 |
||
|
2 |
Isolante |
PTFE solido |
2.97±0.05 |
|||
|
3 |
Proiezione interiore |
Banda di rame placcata in argento |
3.25±0.05 |
|||
|
4 |
Schermatura esterna |
Intrecciato di filo di rame placcato in argento |
3.58±0.1 |
|||
|
5 |
giacca |
FEP |
4.12±0.13 |
|||
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||||
|
Frequenza (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Attenuazione (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Attenuazione (DB/FT) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Modelli comuni e indicatori tecnici
|
|||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Freqency |
Resto Loss/VSWR |
|
|
FRF 72- SMMSMM-XXX |
SMA maschio |
SMA maschio |
Dc -26.5 GHz |
1.30 |
|
|

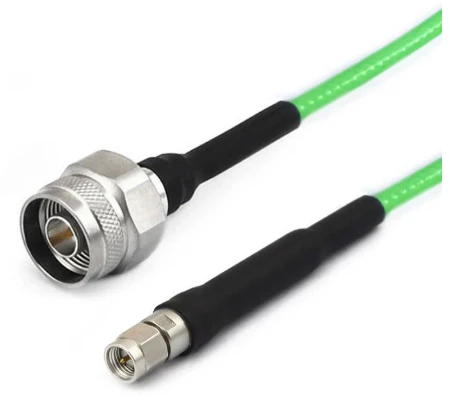

Frf 72- nmsmm-xxx |
N maschio |
SMA maschio |
Dc -18 GHz |
1.25 |
|
|

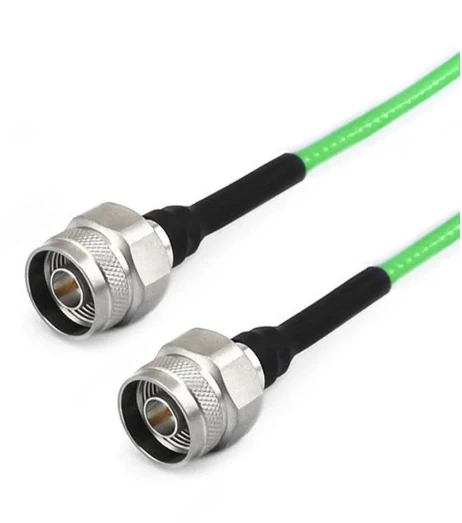

Frf 72- nmnm-xxx |
N maschio |
N maschio |
Dc -18 GHz |
1.25 |
