Cavi di prova VNA

La serie di assemblaggio di cavi VNA di Flexirf è progettato per fornire ai clienti valori di misurazione di rete vettoriale ripetibili e precisi (VNA) .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical performance due to Concentrazione di stress . Questo influisce direttamente sulla precisione del test e può persino causare guasti alle apparecchiature .

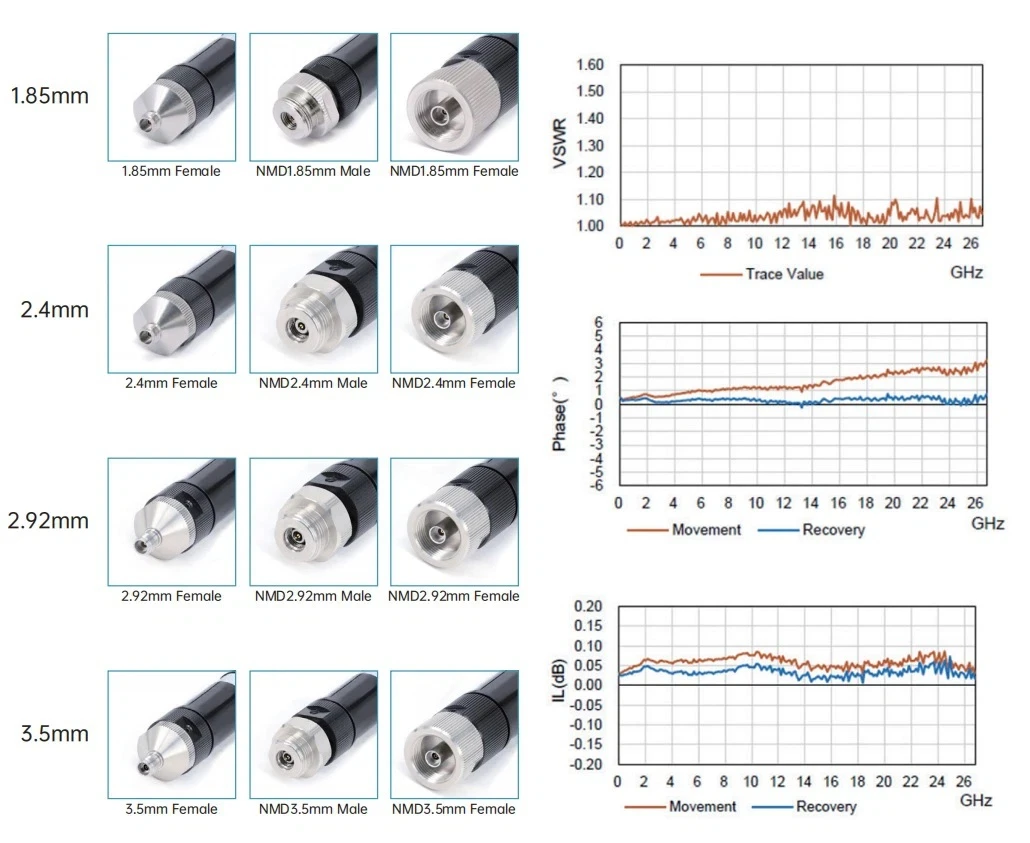

Sulla base della classificazione della frequenza, ci sono:

26 . assiemi di cavi di interfaccia da 3,5 mm, gruppi di cavi da 2,4 mm da 40 GHz, assiemi di cavi NMD da 1,85 mm da 67 GHz.

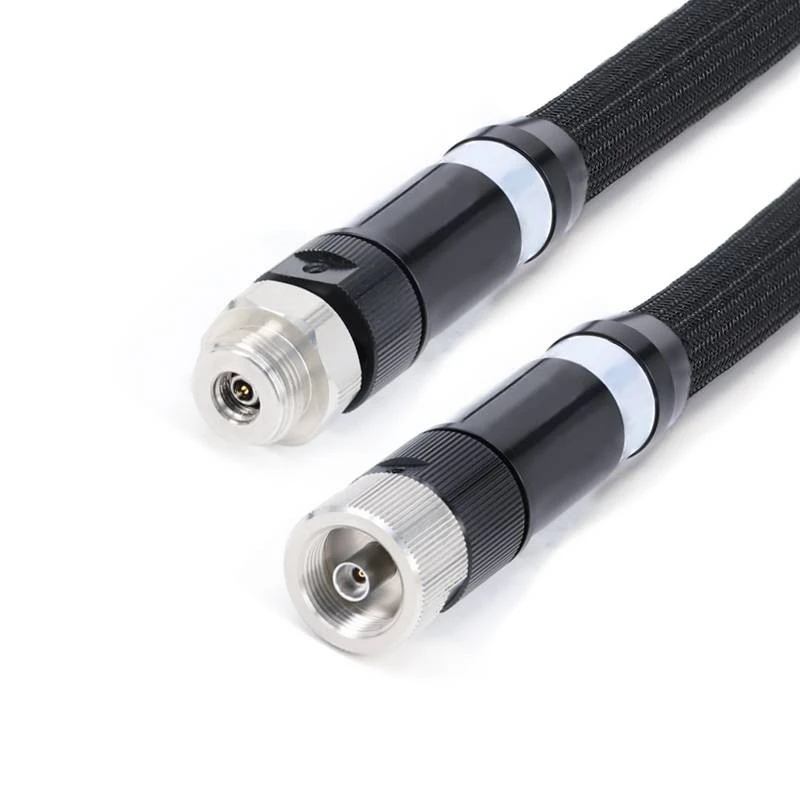

I cosiddetti gruppi di cavi NMD presentano connettori rinforzati regolati per le interfacce . Questo progetto garantisce che lo stress meccanico durante l'uso sia assorbito principalmente dai componenti strutturali rinforzati esterni, impedendo danni alle interfacce coassiali di precisione .}}

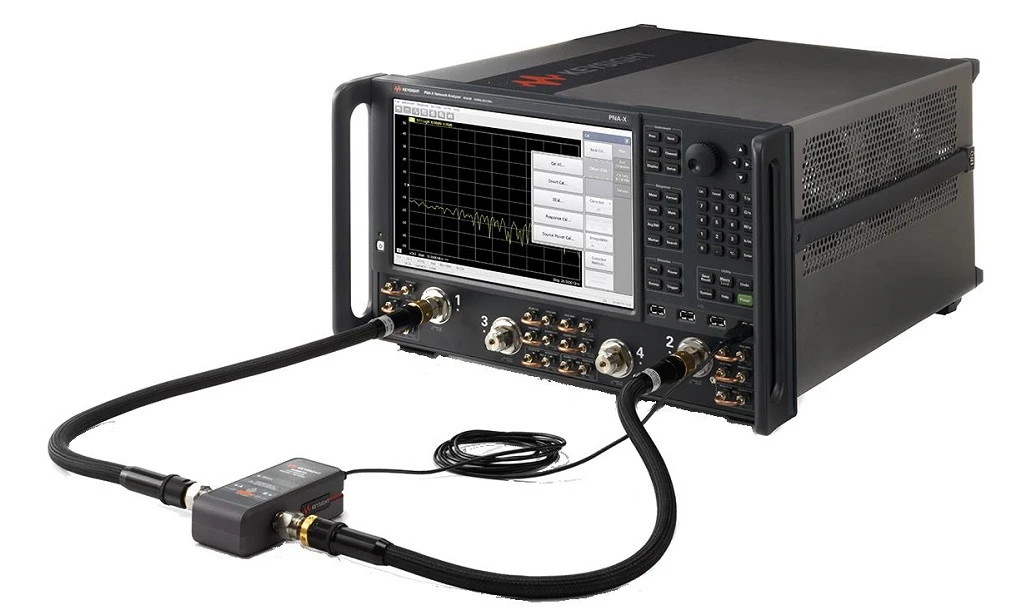

VNA test cable assemblies are high-performance amplitude-and-phase-stable test cables primarily used in vector network analyzers (VNAs), covering a working frequency range of DC~67GHz. They feature sustainable and highly repeatable bending characteristics, enabling precise measurement of microwave electrical parameters in laboratories, production lines, testing systems, and other Scenari .

1. Per assiemi di cavi di lunghezza personalizzati, non dimenticare di lasciare le informazioni di lunghezza nella pagina di pagamento;
2. Tutti i gruppi di cavi possono essere forniti con coppie o gruppi abbinati a fase; Se hai bisogno che i cavi siano abbinati in fase, ti preghiamo di inviarci un'e -mail: sales@flexirf.com

Tipo di prodotto



Cavi di prova VNA
Modelli comuni e indicatori tecnici
Immagine	Sku	Connettore 1	Connettore 2	Freqency	Resto Loss/VSWR
	Vna -35 f35f -630	3,5 mm NMD femmina	3,5 mm femmina	Dc -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD femmina	Maschio NMD da 3,5 mm	Dc -26.5 GHz	1.30
	Vna -292 f292f -630	2,92 mm NMD femmina	2,92 mm femmina	Dc -40 GHz	1.30
	Vna -292 m292f -630	2,92 mm NMD femmina	2,92 mm NMD femmina	Dc -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm NMD femmina	2,4 mm femmina	Dc -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm NMD femmina	Maschio NMD da 2,4 mm	Dc -50 GHz	1.35
	Vna -185 f185f -630	1,85 mm NMD femmina	1,85 mm femmina	Dc -67 GHz	1.50
	Vna -185 f185m -630	1,85 mm NMD femmina	1,85 mm maschio NMD	Dc -67 GHz	1.50
