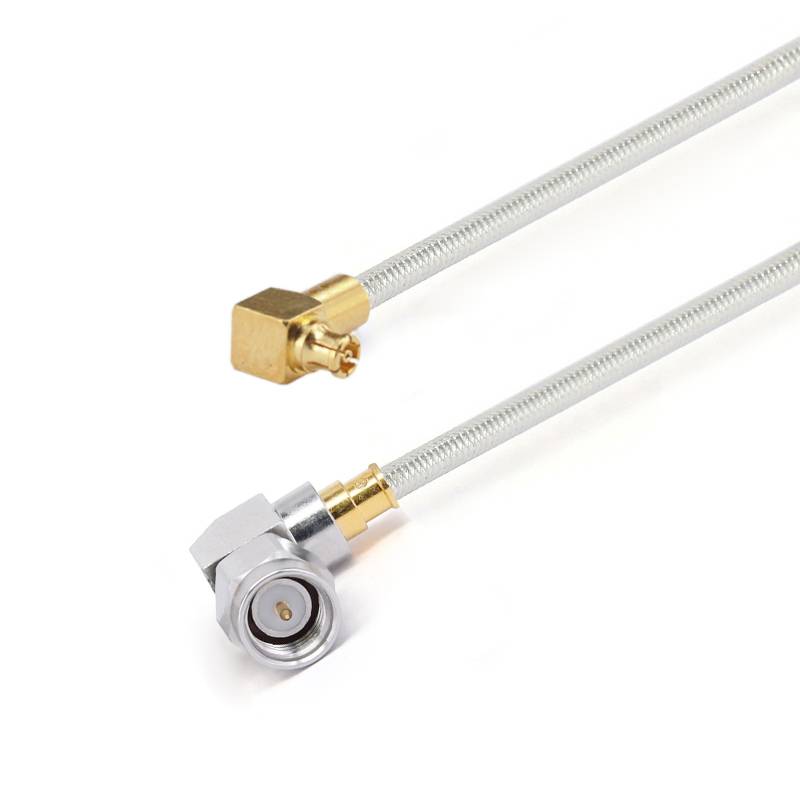

Gruppi di cavi formabili manuali
Gruppi di cavi formabili a mano è un coassiale semi-flessibile è un gruppo di cavi coassiali semi-flessibile ad alte prestazioni che svolge un ruolo cruciale in più campi. Questo prodotto è realizzato da un team professionistico. Con il suo design eccellente e prestazioni affidabili, soddisfa le esigenze di numerosi settori. Sono disponibili varie specifiche del cavo, come 047 ", 086" e 141 ".
Descrizione
Gruppi di cavi formabili a mano è un coassiale semi-flessibile è un gruppo di cavi coassiali semi-flessibile ad alte prestazioni che svolge un ruolo cruciale in più campi. Questo prodotto è realizzato da un team professionistico. Con il suo design eccellente e prestazioni affidabili, soddisfa le esigenze di numerosi settori. Sono disponibili varie specifiche del cavo, come 047 ", 086" e 141 ".

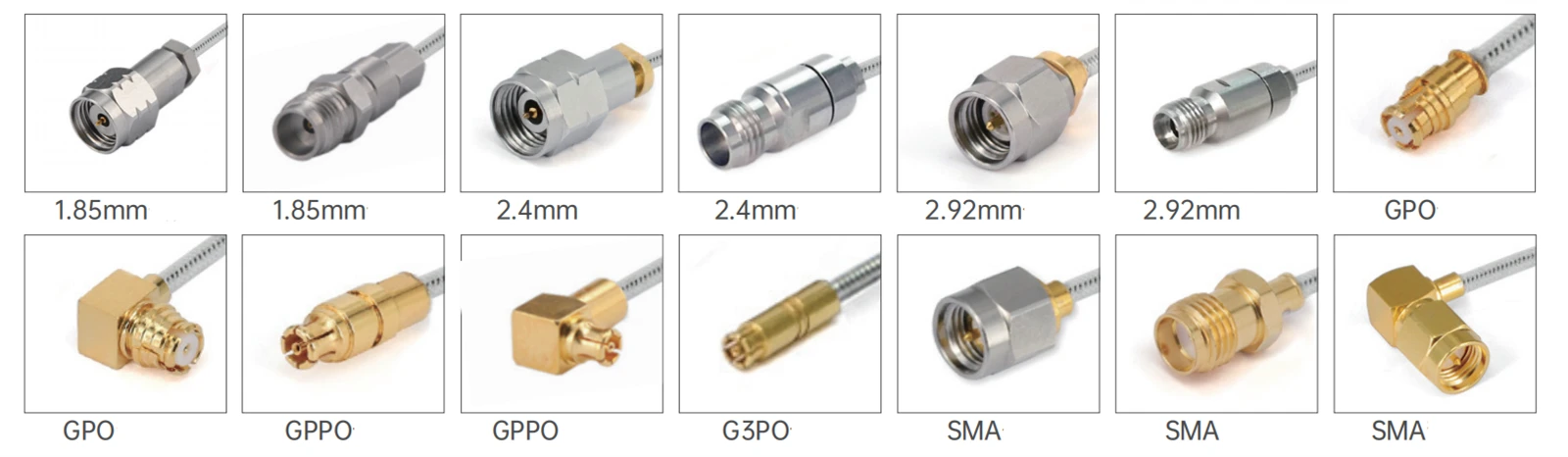

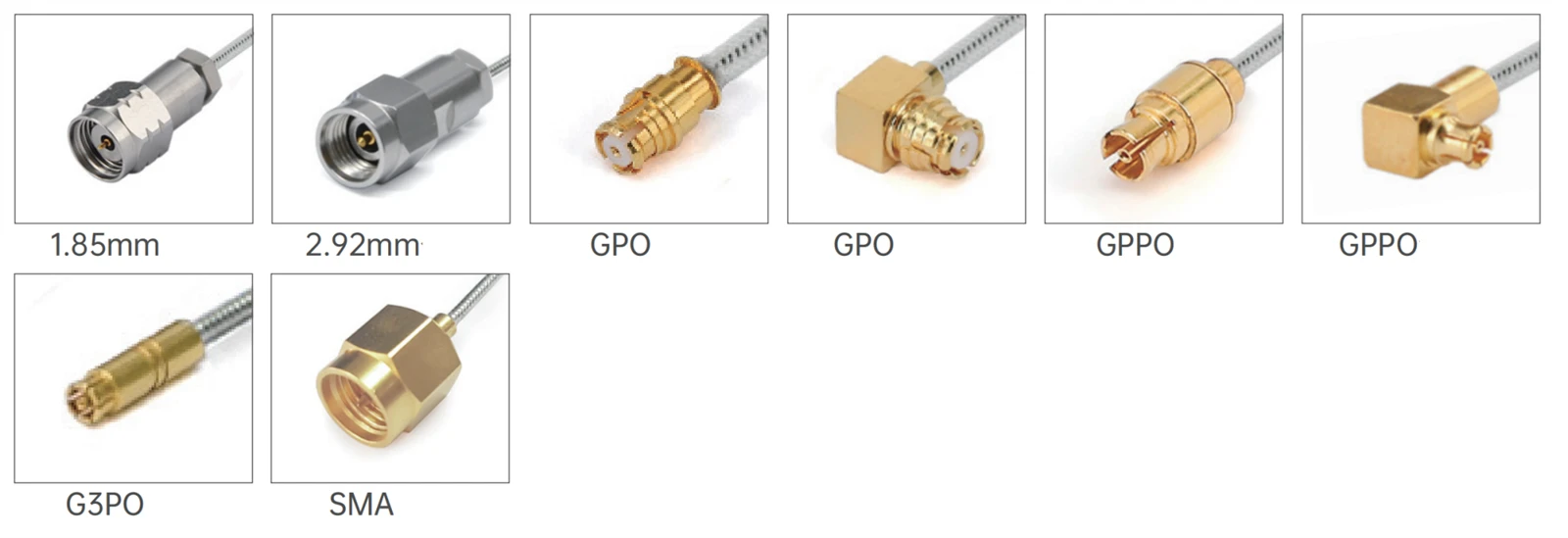

Inoltre, il prodotto offre più opzioni in termini di tipi di connettore, impedenza, polarità, metodi di montaggio, materiali di contatto e abitazioni. I tipi di connettore includono 1,85 mm, 2,4 mm, 2,92 mm, SMA, G3PO, GPPO, MMXP, ecc.; L'impedenza è di 50 ohm e la polarità è standard. Esistono diversi metodi di montaggio e i contatti e gli alloggiamenti sono realizzati con materiali come in ottone con oro, rame di berillio placcato con oro e acciaio inossidabile passivato per garantire una buona conducibilità elettrica e resistenza alla corrosione.
Introduzione del prodotto
Ci sono serie come il FR7 0 1 & fr7 0 2\/gut -047- modulo {{2 0}} 47 "serie e la serie FR711 & FR712\/Gut -085- serie 086". Prodotti di diverse serie variano in dimensioni strutturali e prestazioni elettriche. Ad esempio, il diametro del conduttore interno della serie FR701 e FR702\/Gut -047- Forma 047 "è 0,29 ± 0,0127 mm, mentre quella della serie FR711 e FR712\/Gut -085- Forma 086" è 0,51 ± 0,0127MMM. Vengono forniti dati di attenuazione e potenza corrispondenti per frequenze diverse. Ci sono anche più modelli e indicatori tecnici comuni disponibili per soddisfare i requisiti di diversi scenari di applicazione.
In termini di prestazioni elettriche, il conduttore centrale è in acciaio rivestito in rame placcato in argento, combinato con un isolante PTFE solido e un conduttore esterno a filo di rame stagno. Presenta una bassa capacità (95,1pf\/m), un'alta velocità di propagazione (70%) e un'eccellente efficacia di schermatura (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Applicazione del prodotto
A causa delle sue caratteristiche di essere piegabile e avere eccellenti prestazioni elettriche, è ampiamente utilizzato in campi come comunicazione, dispositivi elettronici e test e misurazione. In scenari come il rilevamento del sito di reti di comunicazione e la risoluzione dei problemi di attrezzature industriali, i cavi semi -flessibili vengono utilizzati come cavi di connessione temporanei. Sono facili da trasportare e operare. Possono stabilire rapidamente collegamenti di test tra diversi dispositivi, consentendo un efficiente completamento dei lavori di rilevamento.
Note importanti
1. Per assiemi di cavi di lunghezza personalizzati, non dimenticare di lasciare le informazioni sulla lunghezza nella pagina di pagamento;
2. Tutti i gruppi di cavi possono essere forniti con coppie o gruppi abbinati a fase; Se hai bisogno che i cavi siano abbinati a fase, ti preghiamo di inviarci un'e -mail: sales@flexirf.com
Dati di specifica del prodotto
|
Configurazione |
|
|
Tipo di connettore 1 |
1,85 mm\/2,4 mm\/2,92 mm\/sma\/g3po\/gppo |
|
Connettore 1 impedenza |
50 ohm |
|
Connettore 1 polarità |
Standard |
|
Tipo di connettore 2 |
1,85 mm\/2,4 mm\/2,92 mm\/sma\/g3po\/gppo\/ |
|
Connettore 2 impedenza |
50 ohm |
|
Connettore 2 Polarità |
Standard |
|
Metodo di montaggio del connettore |
Nessuno |
|
Stile del corpo del connettore |
Angolazione dritta e destra |
|
Informazioni sui materiali |
|
|
Contatto centrale |
Plactato in oro in ottone, oro di rame berillio placcato |
|
Contatto esterno |
Plactato in oro in ottone, beryllio in oro rame, acciaio inossidabile passivato |
|
Corpo |
Plactato in oro in ottone, oro di rame di berillio, acciaio inossidabile passivato |
|
Dielettrico |
Pei\/ptfe |
|
Dati ambientali |
|
|
Intervallo di temperatura |
-40 grado a +165 |
|
2011\/65\/EU (ROHS) |
Compiacente |
|
Specifiche via cavo |
|
|
Conduttore centrale |
Copperweld placcato in argento |
|
Dielettrico |
PTFE solido |
|
Giacca |
Nessuno o FEP |
|
Capacità (PF\/M) |
95.1 |
|
Velocità della propagazione (%) |
70 |
|
Protezione dell'efficacia |
<-100dB @ 1GHz |
|
Gestione della potenza |
1 0 watt @ 18ghz a livello del mare, VSWR1.0 |
Tipo di prodotto
| FR701 e FR702\/GUT -047- Modulo 047 "Assemblaggio del cavo serie | ||||
 |
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
0.29±0.0127 |
|
|
2 |
Isolante |
PTFE solido |
0.94±0.0254 |
|
|
3 |
Direttore esterno |
Filo di rame in scatola |
1.19±0.05 |
|
|
4 |
Giacca |
FEP |
1.6±0.13 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||
|
Frequenza (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
Attenuazione (DB\/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Potenza (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Modelli comuni e indicatori tecnici
|
|||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Frequenza |
Resto Loss\/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm femmina con flangia a 2 fori |
G3PO (SMPS) femmina |
Dc -40 GHz |
12db |
|
|
FR 701-292 mg3pf-xxx |
2,92 mm maschio |
G3PO (SMPS) femmina |
Dc -40 GHz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm femmina |
G3PO (SMPS) femmina |
Dc -40 GHz |
12db |
|
|
FR 701-185 mg3pf-xxx |
1,85 mm maschio |
G3PO (SMPS) femmina |
Dc -67 GHz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm femmina |
G3PO (SMPS) femmina |
Dc -67 GHz |
10db |
| FR711 e FR712\/GUT -085- Modulo 086 "Assemblaggio del cavo serie | ||||
 |
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Stee rivestito di rame placcato in argento |
0.51±0.0127 |
|
|
2 |
Isolante |
PTFE solido |
1.69±0.0254 |
|
|
3 |
Direttore esterno |
Filo di rame in scatola |
2.2±0.05 |
|
|
4 |
Giacca |
FEP |
2.54 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||
|
Frequenza (GHZ) |
0.4 |
1 |
5 |
10 |
18 |
|
Attenuazione (DB\/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Potenza (W) |
253 |
157 |
69 |
47 |
33 |
| Modelli comuni e indicatori tecnici |
 |
|
Fr712\/gut -085- forma-FEP (con giacca FEP) |
|||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Frequenza |
Resto Loss\/VSWR |
|
|
FR 712- SMMSMM-XXX |
SMA maschio |
SMA maschio |
Dc -26. 5GHz |
1.35 |
|
|

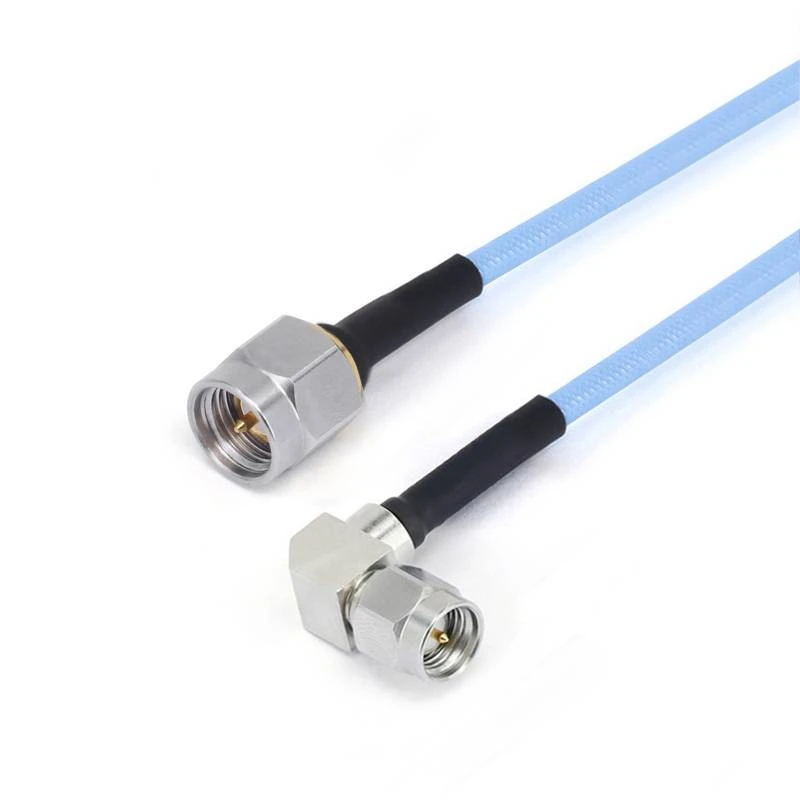

FR 12- SMMSMWM-XXX -18 g |
SMA maschio |
Maschio SMA con angolo retto |
Dc -18 GHz |
1.35 |
|
|
Fr 712- Smwmsmwm-xxx -18 g |
Maschio SMA con angolo retto |
Maschio SMA con angolo retto |
Dc -18 GHz |
1.40 |
|
|
FR 712- SMMGPF-XXX |
SMA maschio |
GPO (SMP) femmina |
Dc -26. 5GHz |
1.35 |
|
|
FR 712- SMMGPWF-XXX |
SMA maschio |
GPO (SMP) femmina con angolo retto |
Dc -26. 5GHz |
1.40 |
|
|
FR 712- SMMGPPF-XXX |
SMA maschio |
GPPO (Mini-SMP) femmina |
Dc -26. 5GHz |
1.35 |
|
|
FR 712- SMMGPPWF-XXX |
SMA maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc -26. 5GHz |
1.40 |
|
|

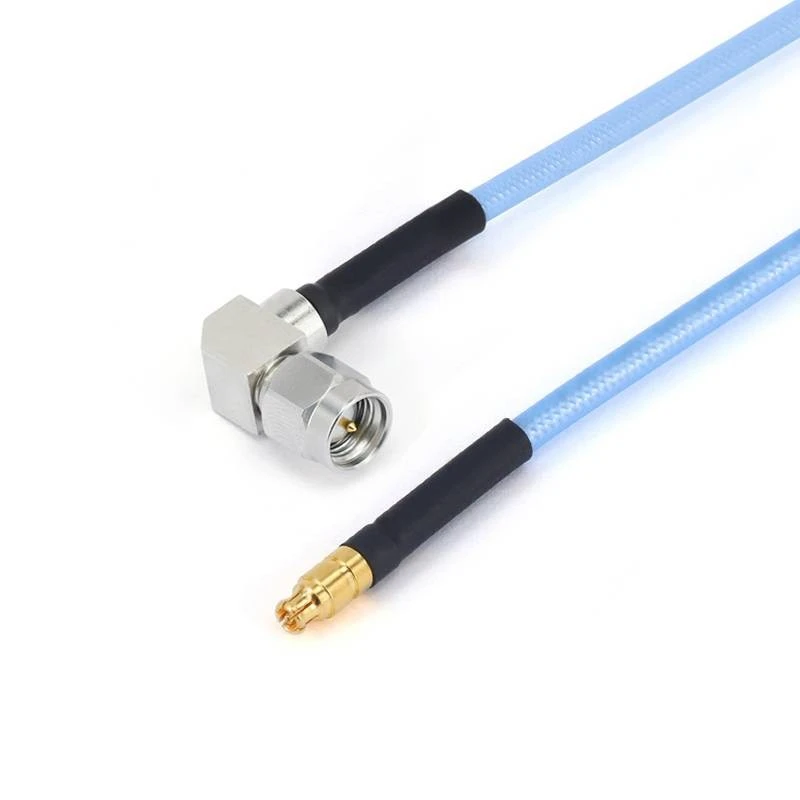

FR 712- SMWMGPPF-XXX -18 g |
Maschio SMA con angolo retto |
GPPO (Mini-SMP) femmina |
Dc -18 GHz |
15 dB |
|
|

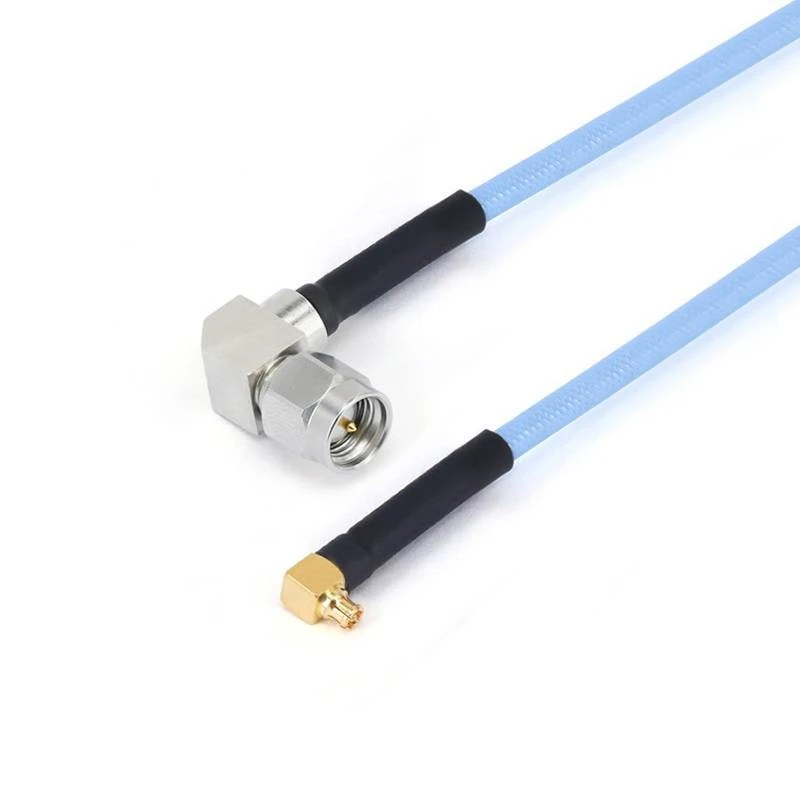

FR 712- SMWMGPPWF-XXX -18 g |
Maschio SMA con angolo retto |
GPPO (mini-SMP) femmina con angolo retto |
Dc -18 GHz |
15 dB |
|
|
FR 712- SMFGPF-XXX |
Femmina SMA |
GPO (SMP) femmina |
Dc -18 GHz |
1.35 |
|
|
FR 712- SMFFGPF-XXX |
Femmina SMA con flangia a 4 buche |
GPO (SMP) femmina |
Dc -18 GHz |
1.35 |
|
|
FR 712- SMFGPPF-XXX |
Femmina SMA |
GPPO (Mini-SMP) femmina |
Dc -26. 5GHz |
1.40 |
|
|
FR 712- SMFFGPPF-XXX |
Femmina SMA con flangia a 4 buche |
GPPO (Mini-SMP) femmina |
Dc -26. 5GHz |
1.40 |
|
|
FR 712-292 M292M-XXX |
2,92 mm maschio |
2,92 mm maschio |
Dc - 40 GHz |
1.44 |
|
|
FR 712-292 mgpf-xxx |
2,92 mm maschio |
GPO (SMP) femmina |
Dc - 40 GHz |
10db |
|
|
FR 712-292 mgpwf-xxx |
2,92 mm maschio |
GPO (SMP) femmina con angolo retto |
Dc - 40 GHz |
10db |
|
|
FR 712-292 fgpf-xxx |
2,92 mm femmina |
GPO (SMP) femmina |
Dc - 40 GHz |
10db |
|
|
FR 712-292 ffgpf-xxx |
2,92 mm femmina con flangia a 4 fori |
GPO (SMP) femmina |
Dc - 40 GHz |
10db |
|
|
FR 712-292 mgppf-xxx |
2,92 mm maschio |
GPPO (Mini-SMP) femmina |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc - 40 GHz |
14db |
|
|
FR 712-292 fgppf-xxx |
2,92 mm femmina |
GPPO (Mini-SMP) femmina |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm femmina con flangia a 4 fori |
GPPO (Mini-SMP) femmina |
Dc - 40 GHz |
14db |
|
|
FR 712-292 mg3pf-xxx |
2,92 mm maschio |
G3PO (SMPS) femmina |
Dc - 40 GHz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm femmina |
G3PO (SMPS) femmina |
Dc - 40 GHz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm femmina con flangia a 4 fori |
G3PO (SMPS) femmina |
Dc - 40 GHz |
12db |
|
|
FR 712-185 mg3pf-xxx |
1,85 mm maschio |
G3PO (SMPS) femmina |
Dc - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm femmina |
G3PO (SMPS) femmina |
Dc - 67 GHz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm femmina con flangia a 4 fori |
G3PO (SMPS) femmina |
Dc - 67 GHz |
10db |
|
Fr711\/gut -085- modulo (senza giacca FEP) |
|||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Frequenza |
Resto Loss\/VSWR |
|
|
FR 711- SMMSMM-XXX |
SMA maschio |
SMA maschio |
Dc -26. 5GHz |
1.35 |
 |
FR 11- SMMSMWM-XXX -18 g |
SMA maschio |
Maschio SMA con angolo retto |
Dc -18 GHz |
1.35 |
|
|

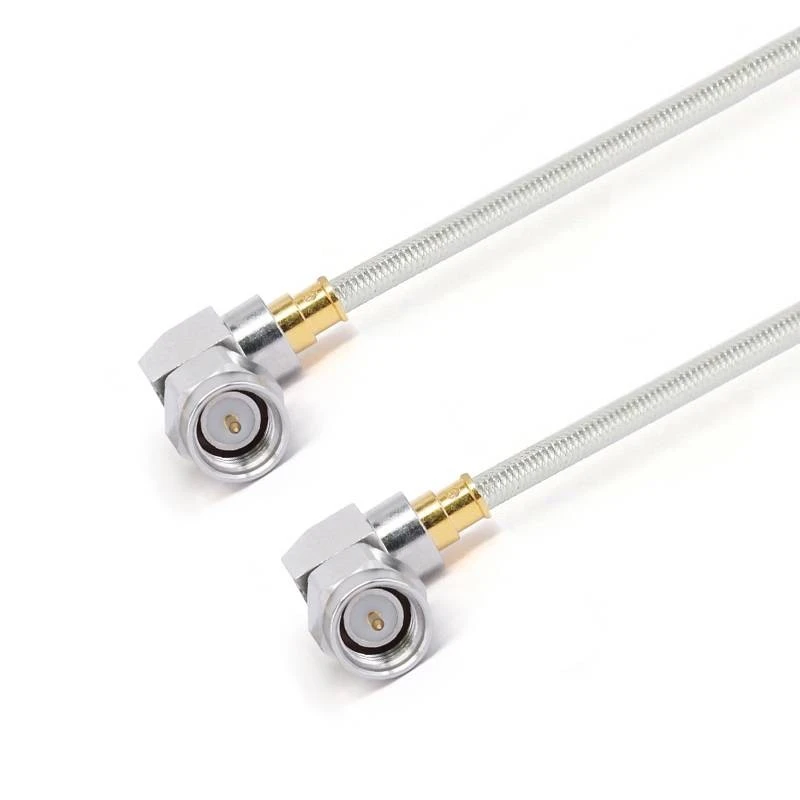

Fr 711- Smwmsmwm-xxx -18 g |
Maschio SMA con angolo retto |
Maschio SMA con angolo retto |
Dc -18 GHz |
1.40 |
|
|
FR 711- SMWMGPPWF-XXX -18 g |
Maschio SMA con angolo retto |
GPPO (mini-SMP) femmina con angolo retto |
Dc -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 mm maschio |
MMPX MASCHIO |
Dc -40 GHz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2,92 mm maschio |
Femmina MMPX |
Dc -40 GHz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 mm maschio |
MMPX MASCHIO |
Dc -50 GHz |
12db |
|
|
FR 711-24 mmmpxf-xxx |
2,4 mm maschio |
Femmina MMPX |
Dc -50 GHz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm maschio |
MMPX MASCHIO |
Dc -67 GHz |
10db |
|
|
FR 711-185 mmmpxf-xxx |
1,85 mm maschio |
Femmina MMPX |
Dc -67 GHz |
10db |
|
|
FR 711-185 mg3pf-xxx |
1,85 mm maschio |
G3PO (SMPS) Femmina |
Dc -67 GHz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm femmina |
G3PO (SMPS) Femmina |
Dc -67 GHz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm femmina con flangia a 4 fori |
G3PO (SMPS) Femmina |
Dc -67 GHz |
10db |
