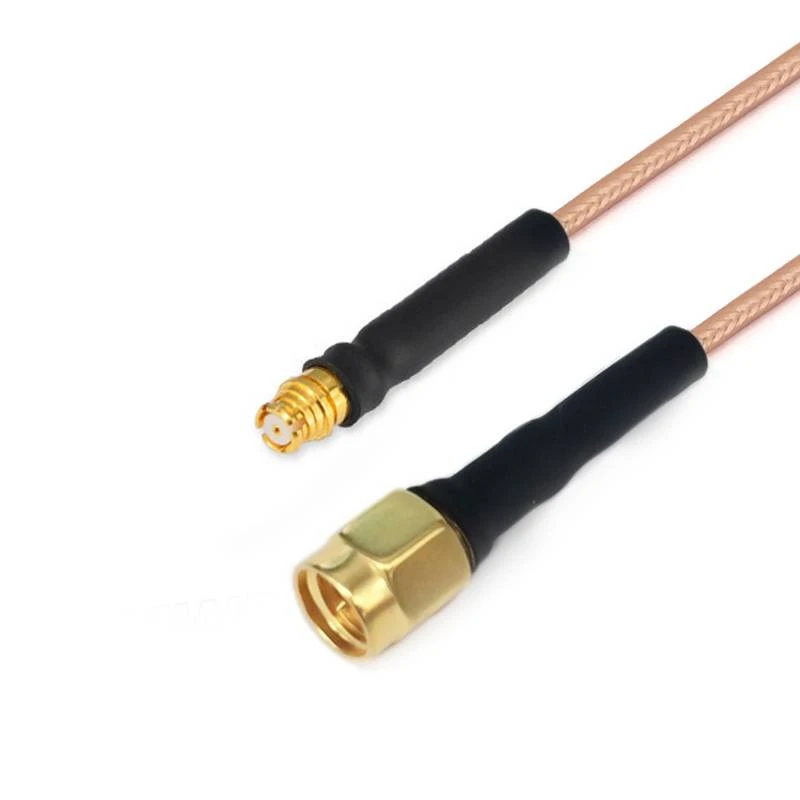

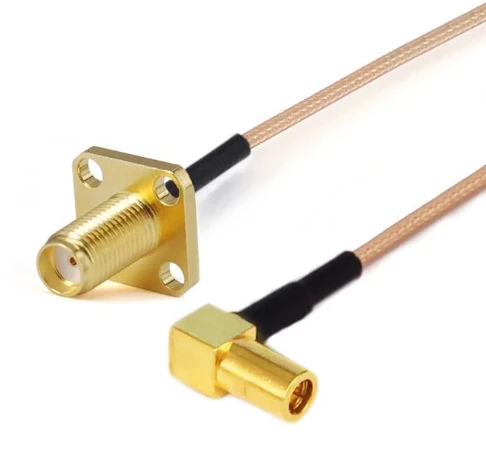

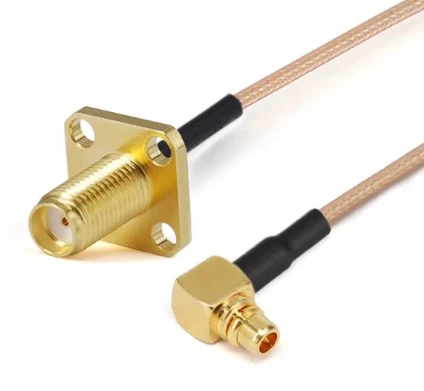

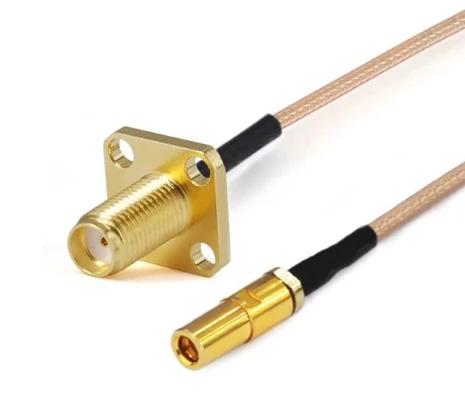

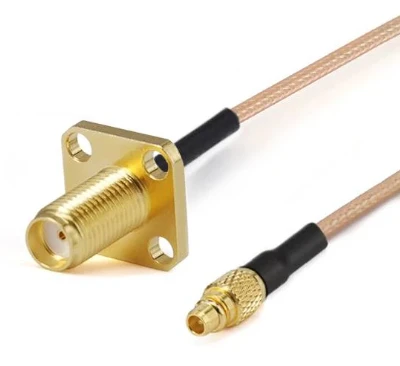

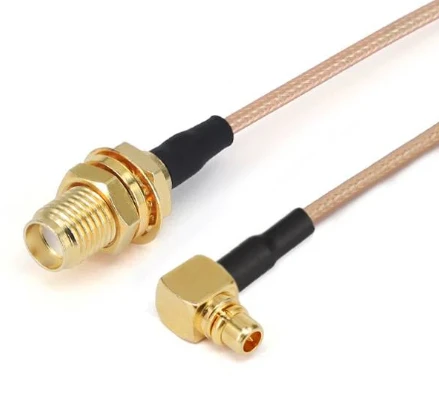

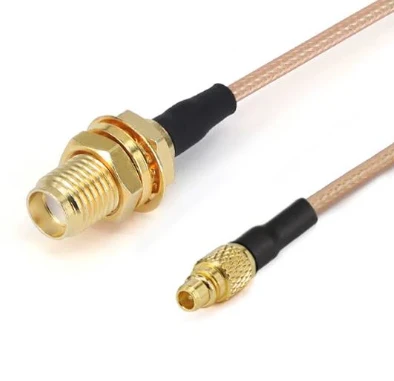

RG Series Cable Assemblies

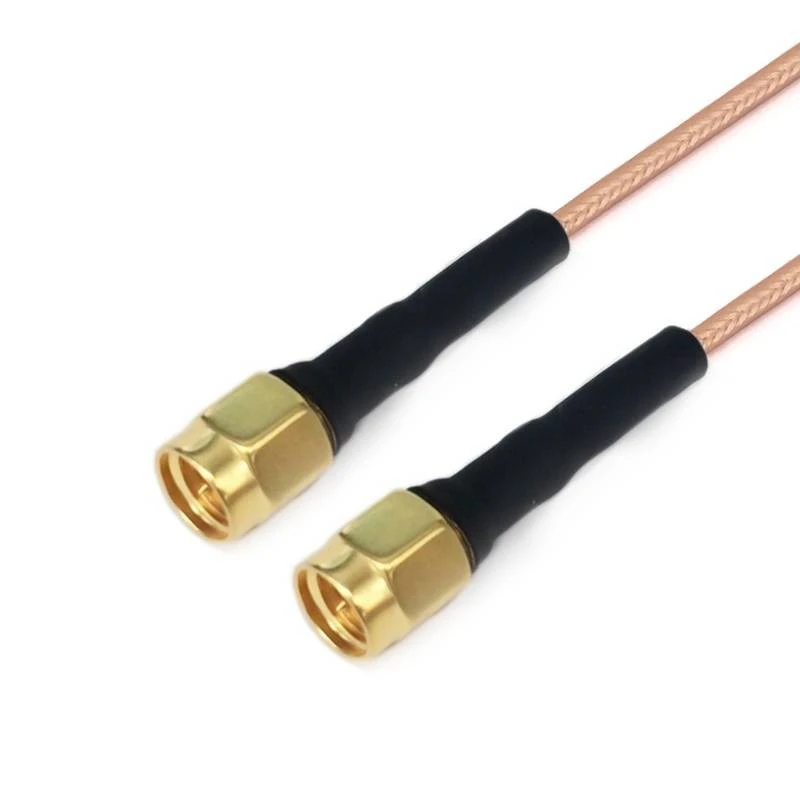

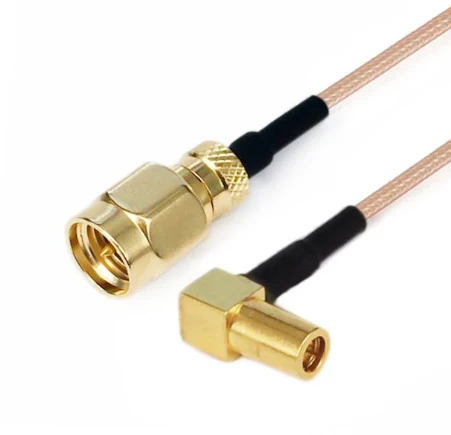

gar3-smmsmm-xxx-1

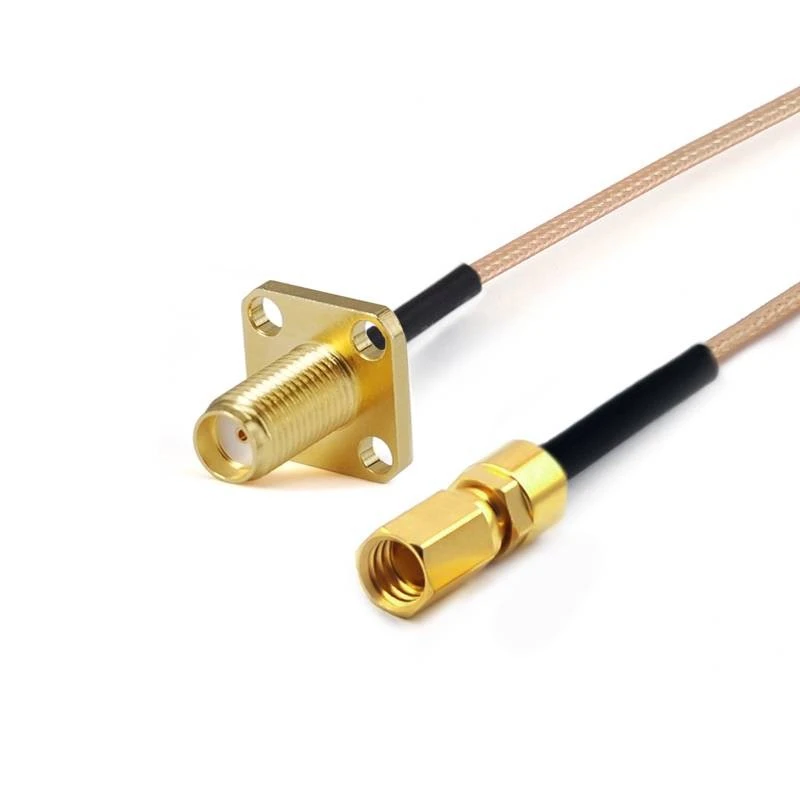

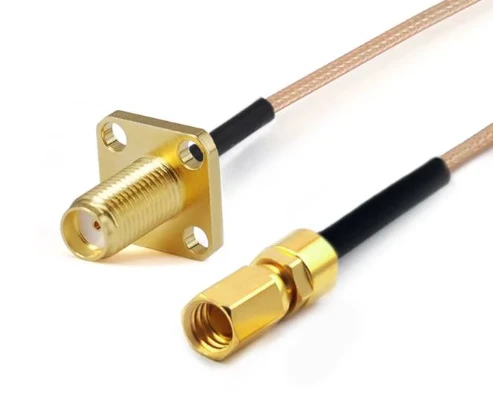

gar8-smffssmcf-xxx-1

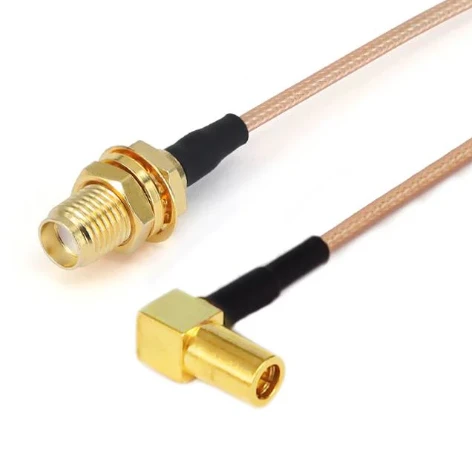

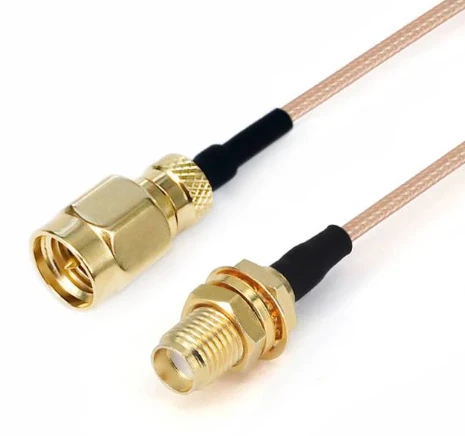

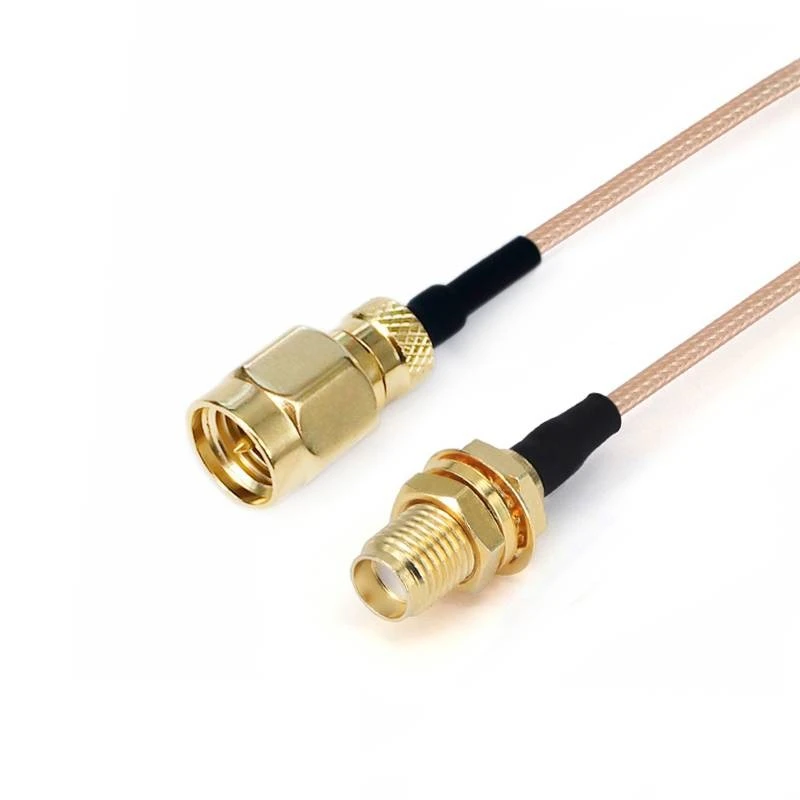

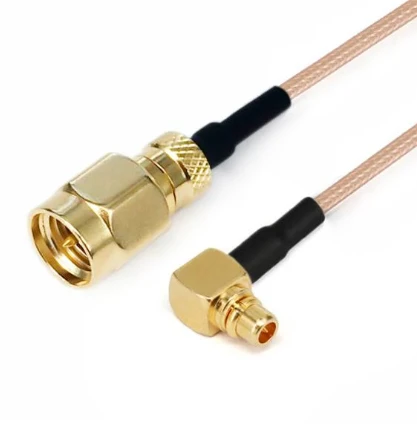

gar8-smmsmyf-xxx-1

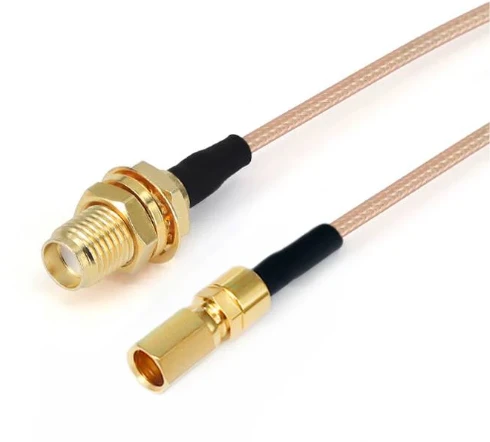

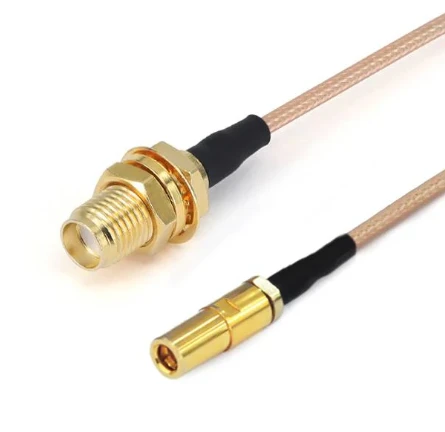

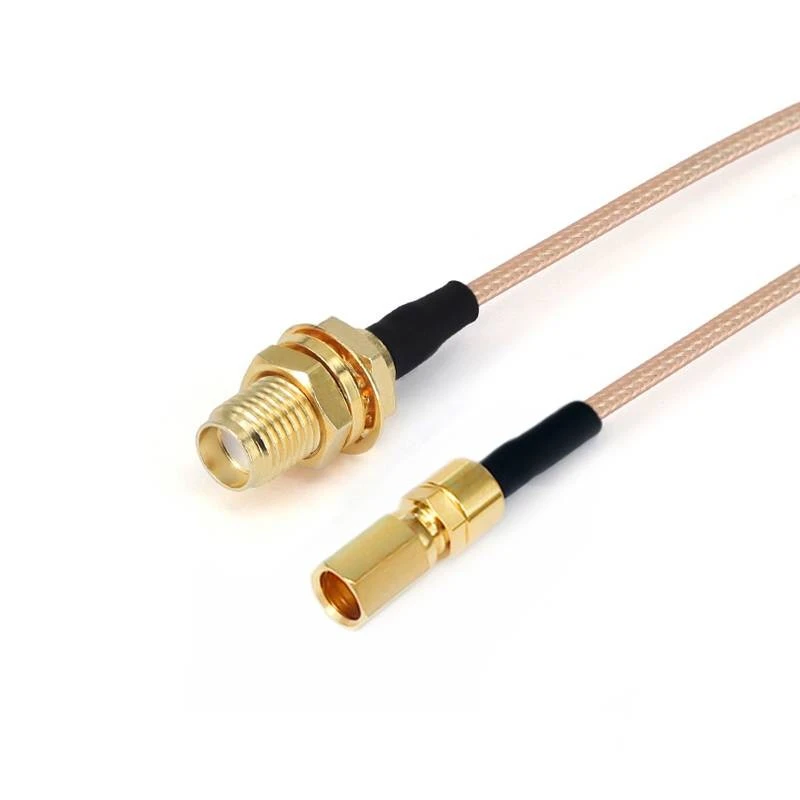

gar8-smyfssmcf-xxx-1

Gruppi di cavi della serie RG

I gruppi di cavi a bassa frequenza della serie RG (DC -3 GHz) sono un tipo di componenti del cavo con scenari specifici per prestazioni e applicazioni . La loro copertura di frequenza include chiaramente la banda DC a 3GHz, soddisfacendo i diversi requisiti di trasmissione del segnale all'interno di questa gamma di frequenza .}

Invia la tua richiesta

Descrizione

Introduzione del prodotto

I gruppi di cavi a bassa frequenza della serie RG (DC -3 GHz) sono un tipo di componenti del cavo con scenari specifici per prestazioni e applicazioni . La loro copertura di frequenza include chiaramente la banda di RG174, che soddisfano i diversi requisiti di trasmissione del segnale, all'interno di questa gamma di trasmissione di frequenza. Rg316 e rg 223.

I cavi a bassa frequenza RG di Flexirf presentano un'eccellente immunità di interferenza elettromagnetica e una buona flessibilità . sono leggeri e possiedono proprietà come resistenza alla temperatura ad alta temperatura, resistenza all'umidità e resistenza alla corrosione .

Caratteristiche della struttura del prodotto

I conduttori interni della serie RG a bassa frequenza cavi sono realizzati in acciaio rivestito in rame rivestito a più fili (SCCS) . Questo materiale non solo garantisce un'eccellente conducibilità elettrica e flessibilità, ma migliora anche le prestazioni della trasmissione del segnale e la resistenza alla corrosione attraverso il processo di placcatura d'argento .}}

Dielettrico:Il politetrafluoroetilene solido estruso (Ptfe) . PtFE possiede eccellenti proprietà di isolamento elettrico, stabilità chimica e resistenza ad alta temperatura, che può effettivamente isolare il conduttore dall'ambiente esterno e ridurre la perdita di segnale e l'interferenza del segnale .

Scudo:Costruito con intrecciatura di rame (SPC) di rame (SPC).

Applicazione del prodotto

Campo elettronico industriale:

Applicato alle apparecchiature di automazione industriale, come la trasmissione del segnale ad alta frequenza in sensori, sistemi di controllo industriale e dispositivi di monitoraggio, soddisfacendo le esigenze del controllo ad alta precisione e dell'acquisizione dei dati in ambienti industriali .

Campo di comunicazione:

Utilizzato per i test di produzione di dispositivi di comunicazione (come telefoni cellulari, moduli WiFi, moduli GPS e connessione del segnale tra antenne e moduli . garantisce la trasmissione del segnale stabile nella banda di frequenza GHz DC -3} per apparecchiature di comunicazione wireless .

Note importanti

1. Per assiemi di cavi di lunghezza personalizzati, non dimenticare di lasciare le informazioni di lunghezza nella pagina di pagamento;
2. Tutti i gruppi di cavi possono essere forniti con coppie o gruppi abbinati a fase; Se hai bisogno che i cavi siano abbinati in fase, ti preghiamo di inviarci un'e -mail: sales@flexirf.com

Dati di specifica del prodotto

Configurazione

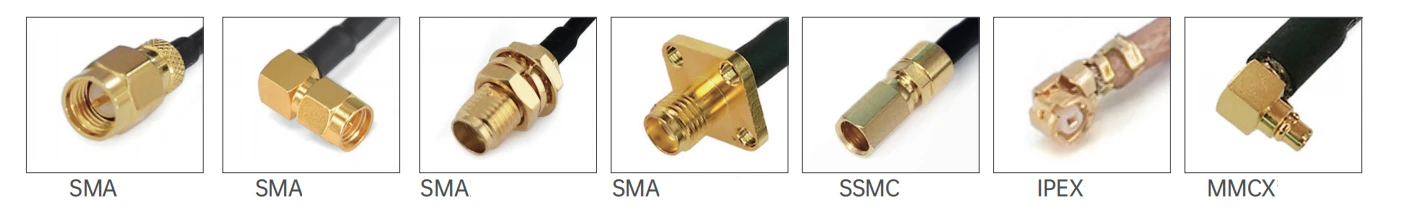

Tipo di connettore 1	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Connettore 1 impedenza	50 ohm
Connettore 1 polarità	Standard
Tipo di connettore 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Connettore 2 impedenza	50 ohm
Connettore 2 Polarità	Standard
Metodo di montaggio del connettore	Nessuno
Connector Body Style	Angolazione dritta e destra
Informazioni sui materiali
Contatto centrale	Plactato in oro in ottone, oro di rame berillio placcato
Contatto esterno	Plactato in oro in ottone, beryllio in oro rame, acciaio inossidabile passivato
Corpo	Plactato in oro in ottone, oro di rame di berillio, acciaio inossidabile passivato
Dielettrico	Ptfe
Dati ambientali
Intervallo di temperatura	-40 grado a +165
2011/65/EU (ROHS)	Compiacente

Tipo di prodotto

Gruppi di cavi Serie RG FRR3/RG316 (3GHz)
	Diametro del materiale della struttura (mm)
	1	Direttore interiore	Acciaio rivestito in rame placcato in argento	7x0.17±0.05
	2	Isolante	Ptfe	1.56±0.05
	3	Proiezione interiore	Filo di rame placcato in argento	1.95±0.05
	4	giacca	FEP	2.56±0.13

Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare)
Frequenza (GHZ)	0.1	0.4	0.9	1.5	2.5
Attenuazione (DB/M)	0.27	0.54	0.82	1.06	1.39
Potenza (W)	340	170	113	88	68

Proprietà elettriche e meccaniche

Frequenza (GHZ)

Impedenza (ω)

Velocità di trasmissione

Capacità

Schermatura

Temperatura operativa

allineare

Raggio di flessione minimo

Tensione operativa

70%

94pf/m

>70dB

-65 grado ~ +200

15 mm

1200V

Immagine	Sku	Connettore 1	Connettore 2	Freqency	Resto Loss/VSWR

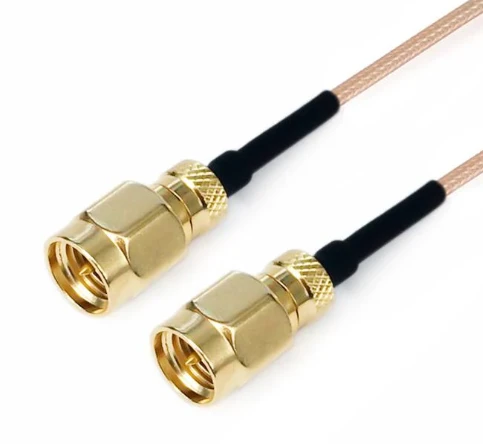

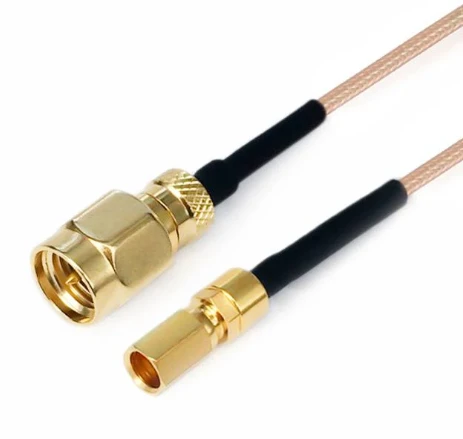

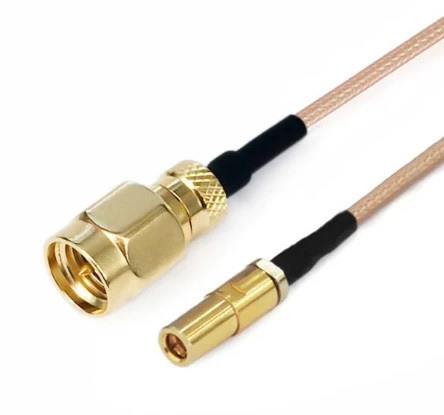

	FRR 3- SMMGPF-XXX	SMA maschio	Femmina dell'OGGR	Dc -3 GHz	1.25
	FRR 3- SMMSMM-XXX	SMA maschio	SMA maschio	Dc -3 GHz	1.25

Gruppi di cavi Serie RG FRR8/RG178 (3GHz)
	Diametro del materiale della struttura (mm)
	1	Direttore interiore	Acciaio rivestito in rame placcato in argento	7x0.102±0.05
	2	Isolante	Ptfe	0.86±0.05
	3	Proiezione interiore	Filo di rame placcato in argento	1.30±0.05
	4	giacca	FEP	1.86±0.13

Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare)
Frequenza (GHZ)	0.1	0.4	1	2	3
Attenuazione (DB/M)	0.45	0.92	1.45	2.0	2.6
Potenza (W)	340	170	113	88	68
