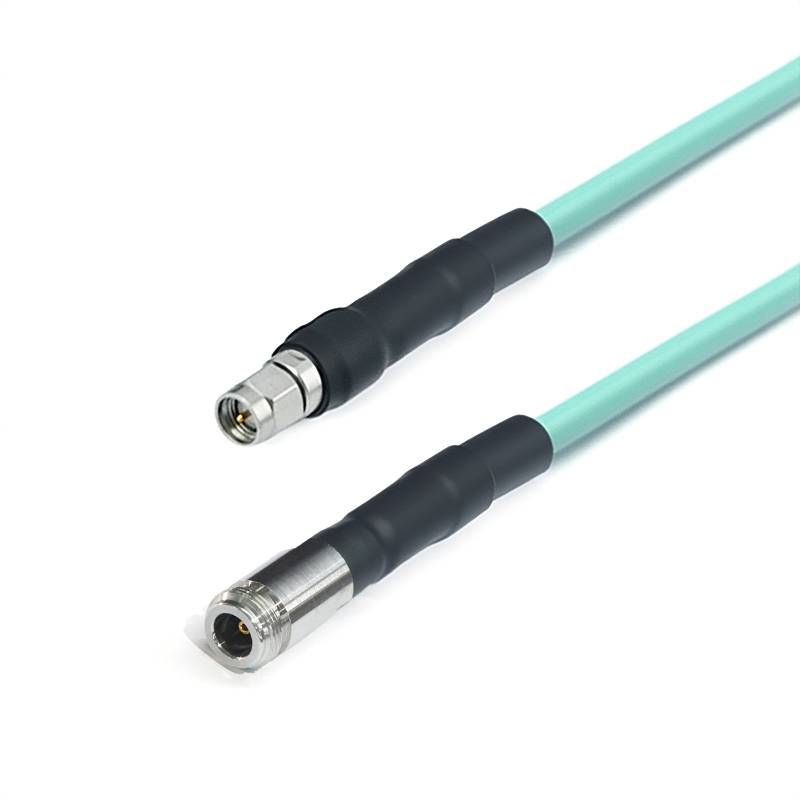

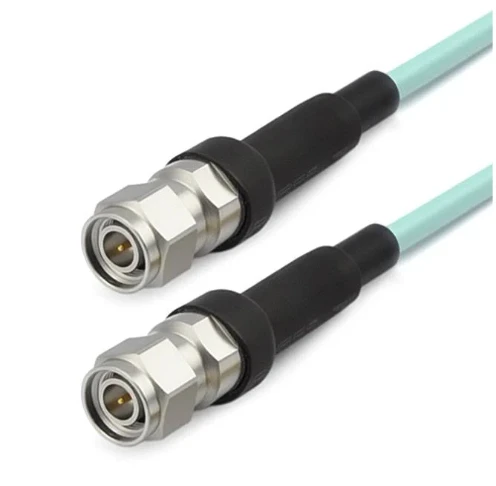

Serie stabili di fase a bassa perdita
Nei campi di taglio di oggi come comunicazione, test elettronici e misurazione, la stabilità della trasmissione del segnale e le caratteristiche a bassa perdita sono diventati fattori fondamentali che determinano le prestazioni dei sistemi e i requisiti rilevanti stanno diventando sempre più rigorosi .
Descrizione
Introduzione del prodotto
Nei campi da taglio di oggi come comunicazione, test elettronici e misurazione, la stabilità della trasmissione del segnale e le caratteristiche a bassa perdita sono diventati fattori fondamentali che determinano le prestazioni dei sistemi e i requisiti rilevanti stanno diventando sempre più rigorosi . le basi a bassa perdita - e per perdite di ampiezza e perdite in mano per la perdita di ampiezza e per la perdita di perdita di ampiezza e per la perdita di perdita di ampiezza e perdita in mano. Trasmissione del segnale precisa ed efficiente .
Caratteristiche della struttura del prodotto
Eccellenti caratteristiche a bassa - perdita:
Esprimono prestazioni a bassa perdita estremamente eccezionali in diverse condizioni di frequenza . prendendo il modello FRU1/GT147A (40 GHz) come esempio, anche in un ambiente ad alta frequenza fino a 40 GHz, la sua attenuazione è solo 2 . 85 dB per metro.
Superba stabilità di fase:
Possiedono caratteristiche di fase altamente stabili . Ad esempio, quando Fru1/GT147a opera a una frequenza di 10 GHz, la sua stabilità di fase meccanica può raggiungere 10 GHz/3 gradi; Quando la frequenza è di 18 ghz, può raggiungere 18 GHz/5 gradi . tale fase stabile può sopprimere efficacemente le fluttuazioni di fase durante la trasmissione del segnale, evitando in gran parte la distorsione del segnale e l'interferenza causata da fasi instabili e alte e alte prestazioni delle alte funzionalità delle alte funzionalità delle alte funzionalità di stabile e alte alte funzionalità delle alte funzionalità delle alte funzionalità di stabile e alte alte funzionalità delle alte funzionalità di stabilimento e alte alte funzionalità di stabilimento delle alte funzionalità delle alte funzionalità di stabilimento e alte alte funzionalità di stabilimento delle alte funzionalità di stabilimento e alte alte funzionalità di stabilimento e alte alte funzionalità di livello stabile e alte funzionalità delle alte funzionalità di stabilimento delle alte funzionalità di stabilimento delle alte funzionalità di stabilimento e alte alte funzionalità di stabilità e alte alte funzionalità di stabilimento delle alte funzionalità di stabilimento delle alte funzionalità delle alte e alti sistemi .
Copertura di frequenza ampia:
I prodotti hanno un intervallo di copertura ad ampio frequenza, che va dalla corrente continua (DC) a 110 GHz . diversi modelli di assemblaggi di cavi possono essere accuratamente adattati a diverse fasce di frequenza per soddisfare diversi requisiti di applicazione .
Applicazione del prodotto
Nei test della camera di anecoic al microonde, collegano le apparecchiature di prova e i dispositivi in fase di test e le loro caratteristiche di trasmissione del segnale stabile assicurano l'accuratezza e l'affidabilità dei risultati dei test . come componenti chiave di collegamento in strumenti come gli analisi della rete e gli anali di spettro ispezione .
Note importanti
1. Per assiemi di cavi di lunghezza personalizzati, non dimenticare di lasciare le informazioni di lunghezza nella pagina di pagamento;
2. Tutti i gruppi di cavi possono essere forniti con coppie o gruppi abbinati a fase; Se hai bisogno che i cavi siano abbinati in fase, ti preghiamo di inviarci un'e -mail: sales@flexirf.com
Dati di specifica del prodotto
|

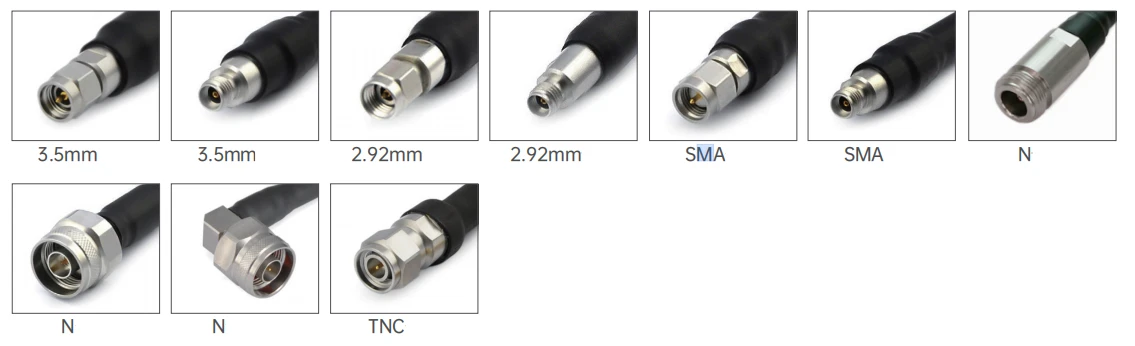

Configurazione |
|
|
Tipo di connettore 1 |
1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/n/tnc |
|
Connettore 1 impedenza |
50 ohm |
|
Connettore 1 polarità |
Standard |
|
Tipo di connettore 2 |
1,85 mm/2,4 mm/2,92 mm/sma/g3po/gppo/n/tnc |
|
Connettore 2 impedenza |
50 ohm |
|
Connettore 2 Polarità |
Standard |
|
Metodo di montaggio del connettore |
Nessuno |
|
Connector Body Style |
Angolazione dritta e destra |
|
Informazioni sui materiali |
|
|
Contatto centrale |
Plactato in oro in ottone, oro di rame berillio placcato |
|
Contatto esterno |
Plactato in oro in ottone, beryllio in oro rame, acciaio inossidabile passivato |
|
Corpo |
Plactato in oro in ottone, oro di rame di berillio, acciaio inossidabile passivato |
|
Dielettrico |
Pei/ptfe |
|
Dati ambientali |
|
|
Intervallo di temperatura |
-40 grado a +165 |
|
2011/65/EU (ROHS) |
Compiacente |
Tipo di prodotto
| FRU1/GT147A Gruppo cavo di fase stabile a bassa perdita (40 GHz) | ||||
 |
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
0.91±0.05 |
|
|
2 |
Isolante |
PTFE solido |
2.69±0.05 |
|
|
3 |
Proiezione interiore |
Banda di rame placcata in argento |
2.86±0.05 |
|
|
4 |
Protezione esterna |
Intrecciato di filo di rame placcato in argento |
3.28±0.05 |
|
|
5 |
giacca |
FEP |
3.73±0.13 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||
|
Frequenza (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Attenuazione (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Potenza (W) |
380 |
120 |
90 |
75 |
65 |
| Proprietà elettriche e meccaniche | |||||||
|
Frequenza (GHZ) |
Impedenza (Ω) |
Velocità di trasmissione |
Capacità |
Schermatura |
Temperatura operativa allineare |
Raggio di flessione minimo |
Meccanico stabilità della fase |
|
40 |
50 |
77% |
86 pf/m |
>100 dB |
-65 grado ~ +165 |
6,35 mm |
10 GHz/3 gradi 18 GHz/5 gradi |
|
Modelli comuni e indicatori tecnici
|
|||||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Freqency |
Resto Loss/VSWR |
|
|

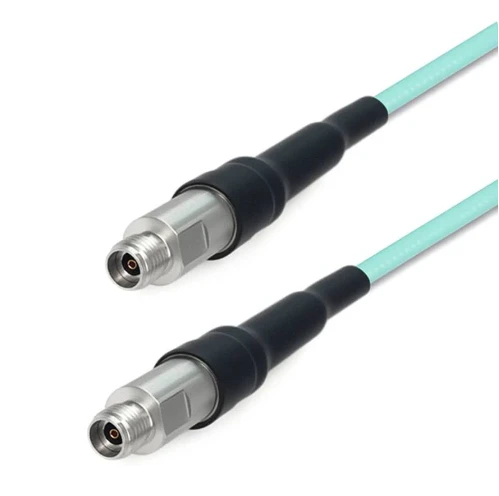

Fru 1-292 f292f-xxx |
2,92 mm femmina |
2,92 mm femmina |
Dc -40 GHz |
1.44 |
|
|
Fru 1-292 M292M-XXX |
2,92 mm maschio |
2,92 mm maschio |
Dc -40 GHz |
1.44 |
|
|

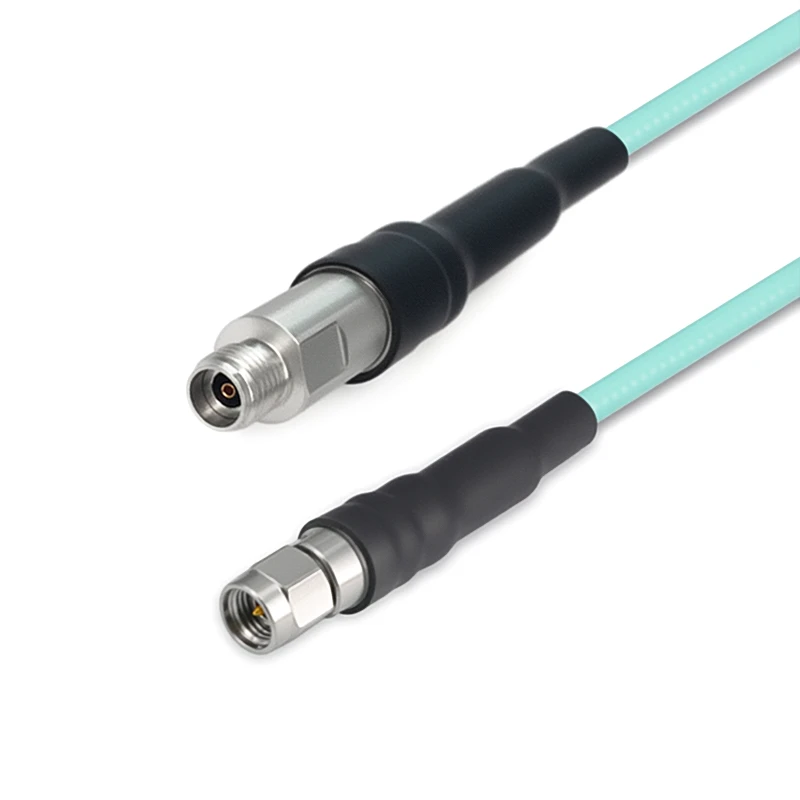

Fru 1-292 M292F-XXX |
2,92 mm maschio |
2,92 mm femmina |
Dc -40 GHz |
1.44 |
| Fru2/GT3506 Assemblaggio del cavo stabile a bassa perdita (65 GHz) | ||||
|
|
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
0.51±0.05 |
|
|
2 |
Isolante |
PTFE solido |
1.38±0.05 |
|
|
3 |
Proiezione interiore |
Banda di rame placcata in argento |
1.58±0.05 |
|
|
4 |
Protezione esterna |
Intrecciato di filo di rame placcato in argento |
1.90±0.05 |
|
|
5 |
giacca |
FEP |
2.20±0.13 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | ||||||||||
|
Frequenza (GHZ) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Attenuazione (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Potenza (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Proprietà elettriche e meccaniche | |||||||
|
Frequenza (GHz |
Impedenza (ω) |
Velocità di trasmissione |
Capacità |
Schermatura |
Temperatura operativa allineare |
Raggio di flessione minimo |
Tensione di resistenza dielettrica |
|
67 GHz |
50Ω |
82% |
94pf/m |
>90db |
-55 grado ~ +125 |
11 mm |
800v@DC |
|

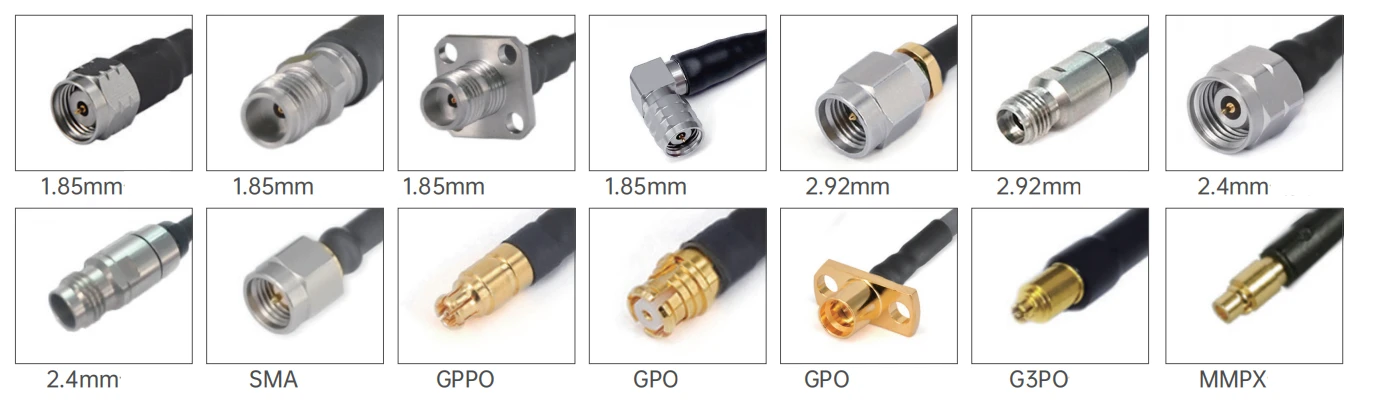

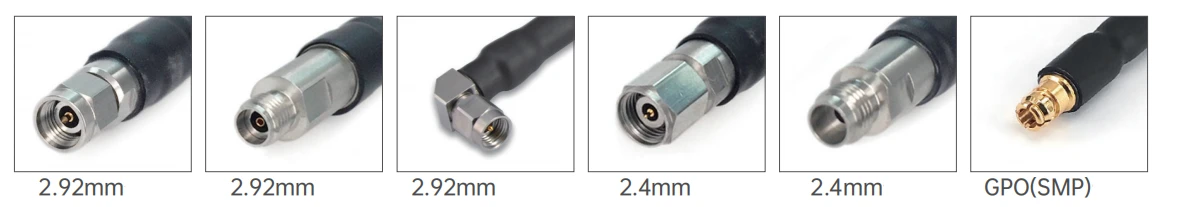

Modelli comuni e indicatori tecnici
|
|||||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Freqency |
Resto Loss/VSWR |
|
|
Fru 2- SMMSMM-XXX |
SMA maschio |
SMA maschio |
Dc -26.5 GHz |
1.30 |
|
|
Fru 2- SMMGPF-XXX |
SMA maschio |
GPO (SMP) femmina |
Dc -26.5 GHz |
1.35 |
|
|
Fru 2- SMMGPWF-XXX |
SMA maschio |
GPO (SMP) femmina con angolo retto |
Dc -26.5 GHz |
12db |
|
|
Fru 2- SMMGPPF-XXX |
SMA maschio |
GPPO (mini-SMP) femmina |
Dc -26.5 GHz |
13db |
|
|
Fru 2- SMMGPPWF-XXX |
SMA maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc -26.5 GHz |
12db |
|
|
Fru 2- SMFFGPF-XXX |
Femmina SMA con flangia a 4 buche |
GPO (SMP) femmina |
Dc -18 GHz |
1.30 |
|
|
Fru 2- SMFFGPPF-XXX |
Femmina SMA con flangia a 4 buche |
GPPO (mini-SMP) femmina |
Dc -18 GHz |
16db |
|
|
Fru 2-292 M292M-XXX |
2,92 mm maschio |
2,92 mm maschio |
Dc -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm maschio |
GPO (SMP) femmina |
Dc -40 GHz |
14db |
|
|

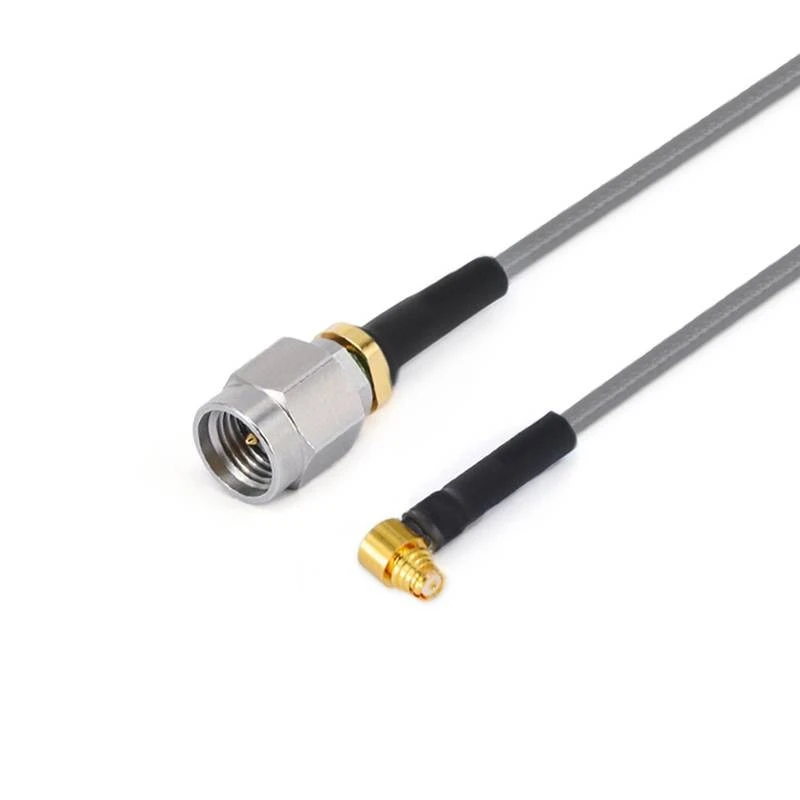

Fru 2-292 mgpwf-xxx |
2,92 mm maschio |
GPO (SMP) femmina con angolo retto |
Dc -40 GHz |
12db |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm maschio |
MMPX MASCHIO |
Dc -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm maschio |
Femmina MMPX |
Dc -40 GHz |
14db |
|
|
Fru 2-292 Mg3pf-xxx |
2,92 mm maschio |
G3PO (SMPS) femmina |
Dc -40 GHz |
14db |
|
|
FRU 2-292 MGPPWF-XXX |
2,92 mm maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc -40 GHz |
12db |
|
|
Fru 2-292 m24m-xxx |
2,92 mm maschio |
2,4 mm maschio |
Dc -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm maschio |
GPPO (mini-SMP) femmina |
Dc -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm femmina |
G3PO (SMPS) femmina |
Dc -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm femmina con flangia a 4 fori |
G3PO (SMPS) femmina |
Dc -40 GHz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm femmina |
MMPX MASCHIO |
Dc -40 GHz |
14db |
|
|
Fru 2-292 FFMMPXM-XXX |
2,92 mm femmina con flangia a 4 fori |
MMPX MASCHIO |
Dc -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm femmina con flangia a 4 fori |
GPO (SMP) femmina |
Dc -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2,4 mm maschio |
2,4 mm maschio |
Dc -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm maschio |
GPO (SMP) femmina |
Dc -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm maschio |
GPO (SMP) femmina con angolo retto |
Dc -40 GHz |
12db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm maschio |
MMPX MASCHIO |
Dc -50 GHz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm maschio |
MMPX MASCHIO |
Dc -50 GHz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm maschio |
GPPO (mini-SMP) femmina |
Dc -50 GHz |
10db |
|
|
FRU 2-24 MGPPWF-XXX |
2,4 mm maschio |
GPPO (mini-SMP) femmina con angolo retto |
Dc -50 GHz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm femmina con flangia a 4 fori |
GPO (SMP) femmina |
Dc -50 GHz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm femmina con flangia a 4 fori |
GPPO (mini-SMP) femmina |
Dc -50 GHz |
10db |
|
|

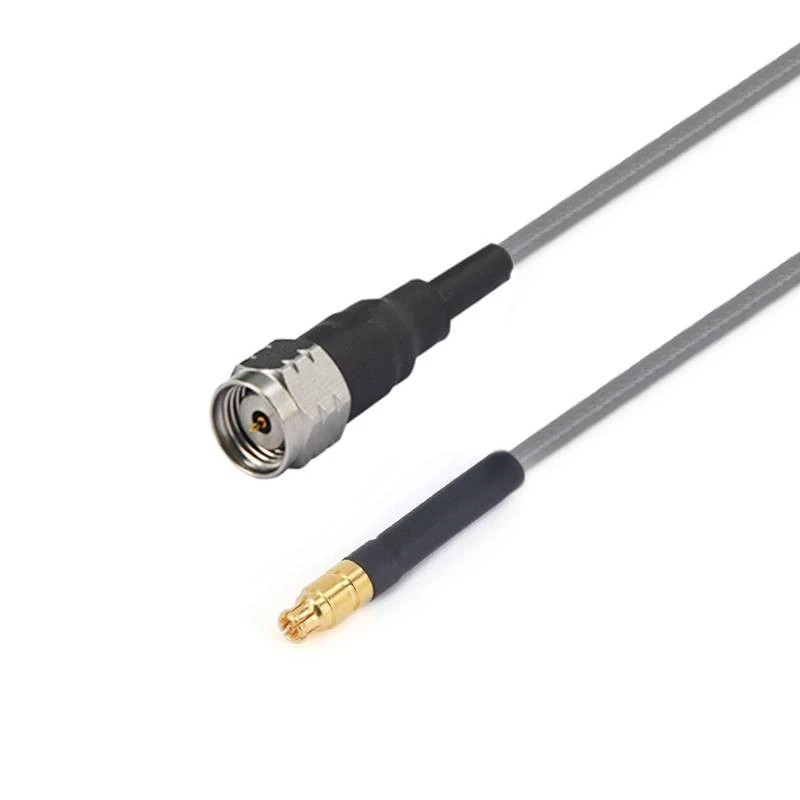

Fru 2-185 mgppf-xxx |
1,85 mm maschio |
GPPO (mini-SMP) femmina |
Dc -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm maschio con angolo retto |
GPPO (mini-SMP) femmina |
Dc -67 GHz |
10db |
|
|
Fru 2-185 Mg3pf-xxx |
1,85 mm maschio |
G3PO (SMPS) femmina |
Dc -67 GHz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm maschio |
MMPX MASCHIO |
Dc -67 GHz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm maschio |
Femmina MMPX |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm femmina |
GPPO (mini-SMP) femmina |
Dc -67 GHz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm femmina con flangia a 4 fori |
GPPO (mini-SMP) femmina |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm femmina |
G3PO (SMPS) femmina |
Dc -67 GHz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm femmina con flangia a 4 fori |
GPPO (mini-SMP) femmina |
Dc -67 GHz |
10db |
|
|

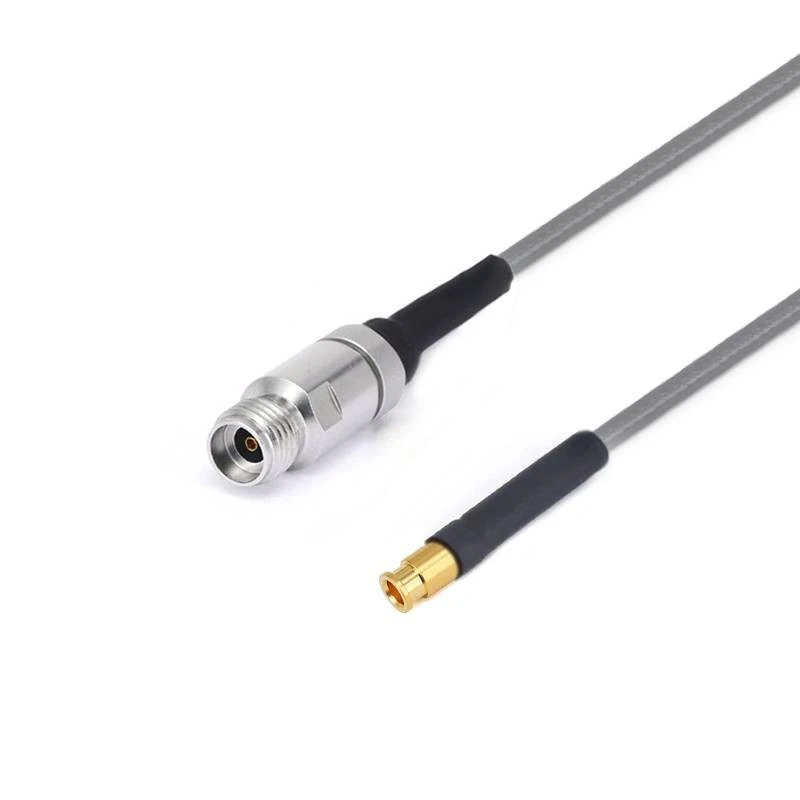

Fru 2-185 fmmpxm-xxx |
1,85 mm femmina |
MMPX MASCHIO |
Dc -67 GHz |
10db |
|
|
Fru 2-185 fmmpxf-xxx |
1,85 mm femmina |
Femmina MMPX |
Dc -67 GHz |
10db |
| FRU3/GT3507 Gruppo di cavi di fase stabile a bassa perdita (40 GHz) | ||||
|
|
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
0.91±0.05 |
|
|
2 |
Isolante |
PTFE solido |
2.69±0.05 |
|
|
3 |
Proiezione interiore |
Banda di rame placcata in argento |
2.86±0.05 |
|
|
4 |
Protezione esterna |
Intrecciato di filo di rame placcato in argento |
3.28±0.05 |
|
|
5 |
giacca |
FEP |
3.73±0.13 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||
|
Frequenza (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Attenuazione (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Potenza (W) |
380 |
120 |
90 |
75 |
65 |
|
Proprietà elettriche e meccaniche |
|||||||
|
Frequenza (GHZ) |
Impedenza (ω) |
Velocità di trasmissione |
Capacità |
Schermatura |
Temperatura operativa allineare |
Raggio di flessione minimo |
Meccanico stabilità della fase |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 grado ~ +165 |
11 mm |
10 GHz/3 gradi 18 GHz/5 gradi |
|

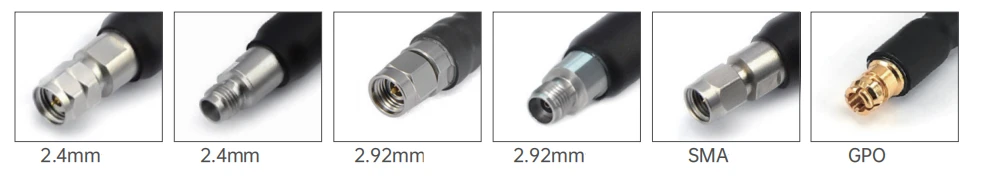

Modelli comuni e indicatori tecnici
|
|||||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Freqency |
Resto Loss/VSWR |
|
|
Fru 3-292 M292M-XXX |
2,92 mm maschio |
2,92 mm maschio |
Dc -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm maschio |
2,4 mm maschio |
Dc -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm maschio |
2,4 mm maschio |
Dc -40 GHz |
1.35 |
| FRA3/GT2501 Gruppo cavo di fase stabile a bassa perdita (26,5 GHz) | ||||
|
|
Diametro del materiale della struttura (mm) |
|||
|
1 |
Direttore interiore |
Acciaio rivestito in rame placcato in argento |
1.45±0.05 |
|
|
2 |
Isolante |
PTFE solido |
3.99±0.05 |
|
|
3 |
Proiezione interiore |
Banda di rame placcata in argento |
4.19±0.05 |
|
|
4 |
Protezione esterna |
Intrecciato di filo di rame placcato in argento |
4.42±0.05 |
|
|
5 |
giacca |
FEP |
5.21±0.13 |
|
| Attenuazione, potenza (condizione di prova a 20 gradi di livello del mare) | |||||
|
Frequenza (GHZ) |
1 |
5 |
10 |
18 |
26.5 |
|
Attenuazione (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Potenza (W) |
800 |
350 |
--- |
100 |
--- |
|
Proprietà elettriche e meccaniche |
|||||||
|
Frequenza (GHZ) |
Impedenza (ω) |
Velocità di trasmissione |
Capacità |
Schermatura |
Temperatura operativa allineare |
Raggio di flessione minimo |
Meccanico stabilità della fase |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 dB |
-65 grado ~ +165 |
6,35 mm |
10 GHz/3 gradi 18 GHz/5 gradi |
|
Modelli comuni e indicatori tecnici
|
|||||||
|
Immagine |
Sku |
Connettore 1 |
Connettore 2 |
Freqency |
Resto Loss/VSWR |
|
|

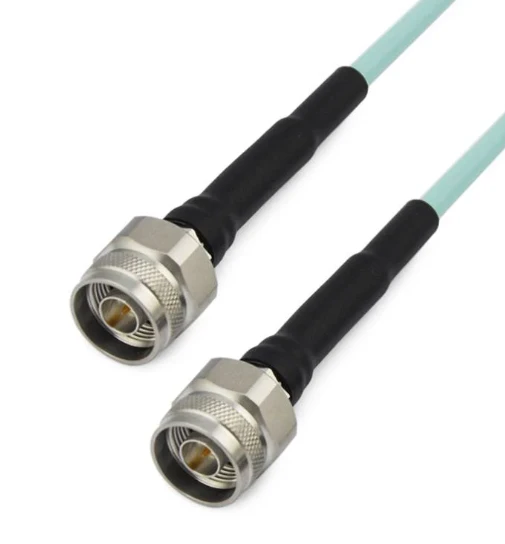

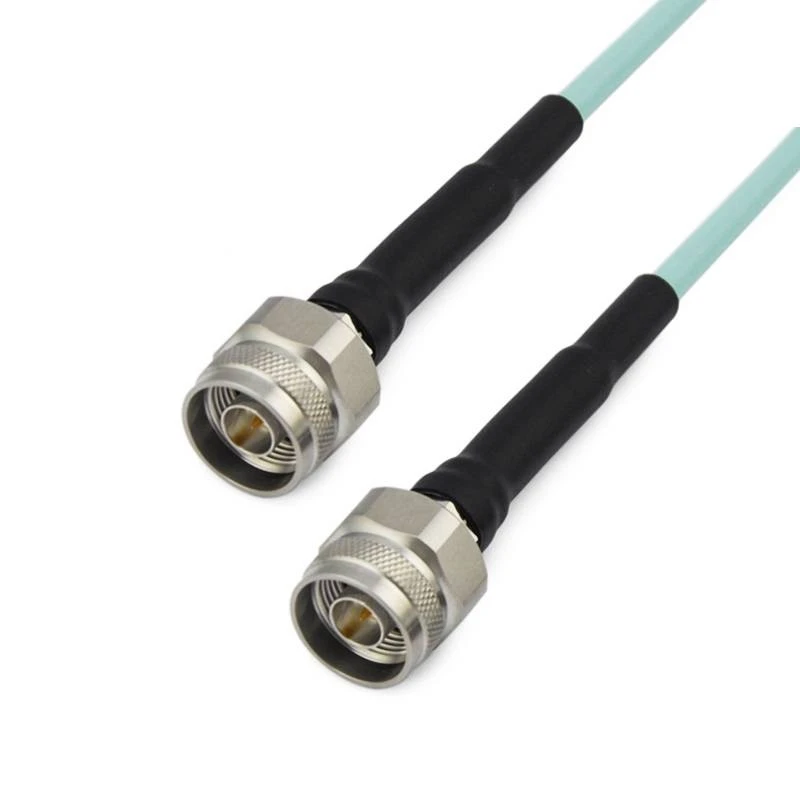

Fra 3- nmnm-xxx |
N maschio |
N maschio |
Dc -18 GHz |
1.25 |
|
|

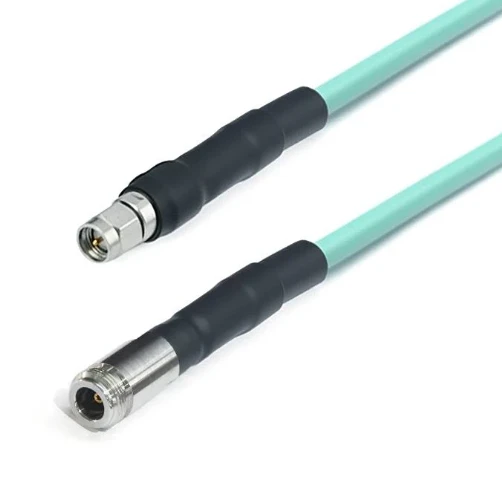

Fra 3- nfsmm-xxx |
N femmina |
SMA maschio |
Dc -18 GHz |
1.25 |
|
|

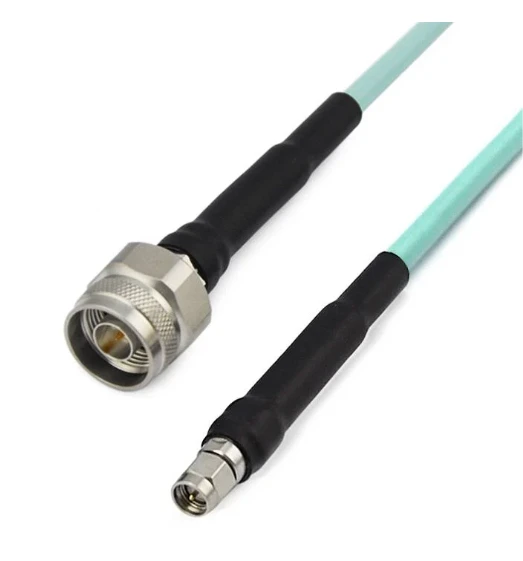

Fra 3- nmsmm-xxx |
N maschio |
SMA maschio |
Dc -18 GHz |
1.25 |
|
|

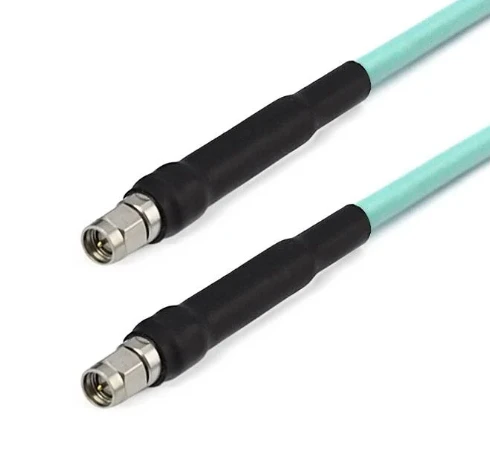

Fra 3- SMMSMM-XXX |
SMA maschio |
SMA maschio |
Dc -18 GHz |
1.25 |
|
|

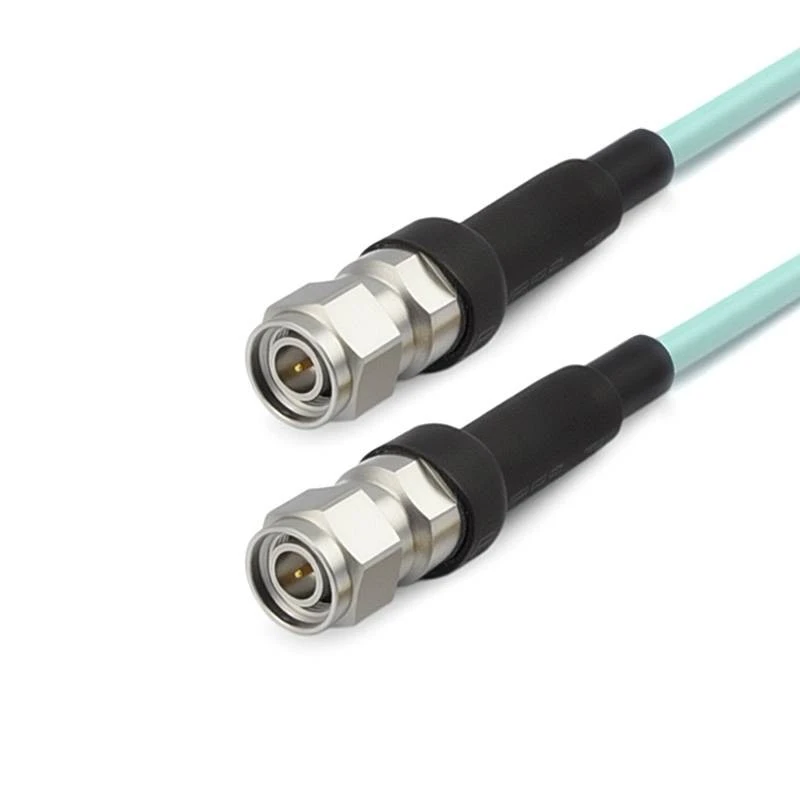

Fra 3- Tncmtncm-xxx |
Maschio TNC |
Maschio TNC |
Dc -18 GHz |
1.30 |
Etichetta sexy: Serie stabili di fase a bassa perdita, USA Produttori, fornitori di serie, fornitori, fabbrica di serie, fabbrica, FRA3 FRU2 FRU3 Cavo di montaggio, Cavi di prova per scopi generici, cavo coassiale formabile manuale, Serie stabili di fase a bassa perdita, Gruppi di cavi della serie RG, Gruppi di cavi semi rigidi
Invia la tua richiesta
Potrebbe piacerti anche
