Qual è la gamma di frequenza dei cavi per test VNA?
Lasciate un messaggio
In qualità di fornitore di cavi per test VNA, spesso mi viene chiesto quale sia la gamma di frequenza di questi componenti essenziali nel campo dei test e delle misurazioni. In questo blog approfondirò i dettagli della gamma di frequenza dei cavi per test VNA, perché è importante e come influisce sulle tue applicazioni di test.
Comprendere i cavi per test VNA
VNA, o Vector Network Analyser, è un potente strumento utilizzato per misurare i parametri di rete delle reti elettriche. I cavi di test VNA sono il collegamento cruciale tra il VNA e il dispositivo sotto test (DUT). Sono progettati per trasmettere accuratamente i segnali di test dal VNA al DUT e viceversa, garantendo misurazioni affidabili e precise.
I cavi per test VNA sono progettati per soddisfare i requisiti esigenti dei test ad alta frequenza. Sono disponibili in vari tipi, inclusi cavi flessibili, semirigidi e conformabili, ciascuno con le proprie caratteristiche e applicazioni. Puoi esplorare la nostra vasta gamma diCavi per test VNAper trovare quello più adatto alle tue esigenze.
La gamma di frequenza dei cavi per test VNA
La gamma di frequenza dei cavi per test VNA è una specifica chiave che determina l'idoneità del cavo per diverse applicazioni di test. Si riferisce alla gamma di frequenze su cui il cavo può trasmettere efficacemente segnali con livelli accettabili di attenuazione, perdita di ritorno e stabilità di fase.
Bassa - Gamma di frequenze
La maggior parte dei cavi per test VNA possono gestire frequenze a partire da pochi kilohertz (kHz). Alle basse frequenze, le caratteristiche elettriche del cavo sono relativamente stabili e l'attenuazione è minima. Questa gamma di bassa frequenza viene spesso utilizzata per test elettrici di base, come la misurazione della resistenza e della capacità dei componenti.
Gamma ad alta frequenza
Il limite di alta frequenza dei cavi per test VNA può variare in modo significativo a seconda del tipo e della struttura del cavo. Per i cavi di test VNA flessibili standard, il limite di frequenza superiore può variare da 26,5 GHz a 40 GHz. Questi cavi sono comunemente utilizzati in applicazioni di test RF e microonde per scopi generici.
I cavi semirigidi, d'altra parte, possono offrire capacità di frequenza molto più elevate. In genere possono funzionare fino a 67 GHz o anche più in alcuni casi. I cavi semirigidi sono preferiti per applicazioni ad alte prestazioni in cui sono richieste basse perdite ed eccellente stabilità di fase, come nei settori aerospaziale e della difesa.
I cavi conformabili sono un compromesso tra cavi flessibili e semirigidi. Offrono un buon equilibrio tra flessibilità e prestazioni ad alta frequenza, con gamme di frequenza tipicamente fino a 40 GHz.
Importanza della gamma di frequenza
La gamma di frequenza dei cavi per test VNA è della massima importanza per diversi motivi:
Precisione della misurazione
L'utilizzo di un cavo di test VNA con un intervallo di frequenza appropriato è essenziale per misurazioni accurate. Se la gamma di frequenza del cavo è troppo bassa per la frequenza di prova, l'attenuazione del segnale sarà eccessiva e porterà a letture imprecise. D'altro canto, l'utilizzo di un cavo con una gamma di frequenza molto più elevata del necessario può essere più costoso e potrebbe non fornire alcun vantaggio aggiuntivo.
Compatibilità con il DUT
La gamma di frequenza del cavo deve essere compatibile con le caratteristiche di frequenza del dispositivo sotto test (DUT). Ad esempio, se stai testando un componente RF ad alta frequenza che funziona a 30 GHz, avrai bisogno di un cavo di test VNA in grado di gestire frequenze fino ad almeno 30 GHz.
Prestazioni del sistema
In un sistema di test VNA, le prestazioni complessive sono fortemente influenzate dalle prestazioni dei cavi di test. Un cavo con un intervallo di frequenza ampio e appropriato può aiutare a mantenere l'integrità dei segnali di test, garantendo che il VNA possa misurare accuratamente i parametri di rete del DUT.
Fattori che influenzano la gamma di frequenza
Diversi fattori possono influenzare la gamma di frequenza dei cavi di test VNA:
Costruzione di cavi
La struttura del cavo, compreso il tipo di conduttore, materiale dielettrico e schermatura, gioca un ruolo significativo nel determinarne la gamma di frequenza. Ad esempio, i cavi con materiali dielettrici di alta qualità, come il PTFE (politetrafluoroetilene), possono offrire migliori prestazioni ad alta frequenza grazie alle loro caratteristiche di bassa perdita.
Tipo di connettore
Anche il tipo di connettori utilizzati sul cavo influisce sulla sua gamma di frequenza. I connettori di alta qualità, come i connettori SMA (Sub - Miniature versione A), da 2,92 mm e 1,85 mm, sono progettati per gestire le alte frequenze e fornire una buona connessione elettrica. L'utilizzo del tipo di connettore sbagliato può limitare le prestazioni di frequenza del cavo.
Lunghezza del cavo
La lunghezza del cavo può influire sulla sua gamma di frequenza. I cavi più lunghi generalmente hanno un'attenuazione maggiore, soprattutto alle alte frequenze. Pertanto, è importante scegliere la lunghezza del cavo appropriata in base ai requisiti del test e allo spazio disponibile nella configurazione del test.
Calibrazione e gamma di frequenza

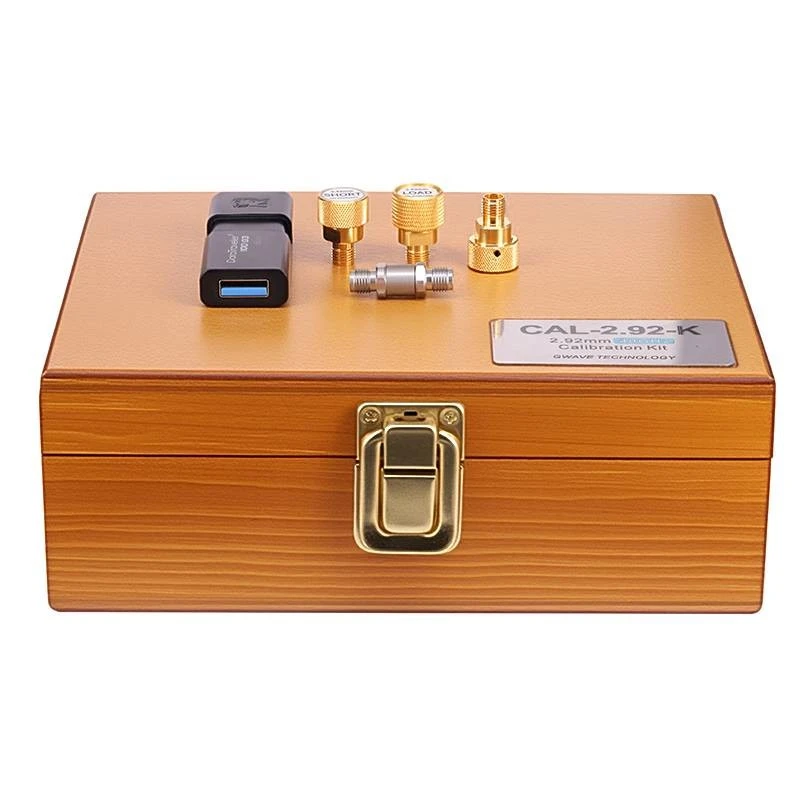

La calibrazione è un passaggio essenziale nel test VNA per garantire misurazioni accurate.Kit di calibrazionevengono utilizzati per compensare gli errori introdotti dai cavi di test, dai connettori e dal VNA stesso.
Il processo di calibrazione viene generalmente eseguito su un intervallo di frequenza specifico. È importante garantire che l'intervallo di frequenza di calibrazione corrisponda all'intervallo di frequenza dei cavi di test VNA e del DUT. Se la calibrazione non viene eseguita correttamente, i risultati della misurazione potrebbero essere imprecisi, soprattutto ai margini della gamma di frequenza.
Scegliere il cavo per test VNA giusto in base alla gamma di frequenza
Quando si sceglie un cavo per test VNA, è fondamentale considerare la gamma di frequenza della propria applicazione di test. Ecco alcuni passaggi per aiutarti a fare la scelta giusta:
- Determinare la frequenza del test: Identificare la gamma di frequenza dei segnali che si desidera misurare. Questo ti darà un'idea chiara della gamma di frequenza minima richiesta per il cavo.
- Considera i requisiti dell'applicazione: Se stai lavorando su un'applicazione ad alte prestazioni, come i test 5G o la comunicazione satellitare, potresti aver bisogno di un cavo con una gamma di frequenza più ampia e più alta. Per test di uso generale, può essere sufficiente un cavo flessibile standard con una gamma di frequenza moderata.
- Valutare le caratteristiche del cavo: guardare altre caratteristiche del cavo, come attenuazione, perdita di ritorno e stabilità di fase, oltre alla gamma di frequenza. Questi fattori possono anche influenzare la precisione della misurazione e le prestazioni complessive del sistema di prova.
Conclusione
La gamma di frequenza dei cavi per test VNA è una specifica critica che influisce direttamente sulla precisione e sull'affidabilità delle misurazioni VNA. In qualità di fornitore di cavi per test VNA, comprendiamo l'importanza di fornire cavi con la giusta gamma di frequenza per le vostre applicazioni specifiche.
