Quali sono le applicazioni degli isolatori RF monostadio?

Gli isolatori RF monostadio sono componenti cruciali nei sistemi a radiofrequenza (RF) e a microonde. In qualità di fornitore leader di isolatori RF, ho assistito in prima persona alle diverse e in continua espansione delle applicazioni di questi dispositivi. In questo blog esplorerò le varie applicazioni degli isolatori RF a stadio singolo e il modo in cui contribuiscono al funzionamento efficiente di diversi sistemi.

1. Sistemi di comunicazione senza fili

I sistemi di comunicazione wireless, come le reti cellulari, Wi-Fi e la comunicazione satellitare, fanno molto affidamento su isolatori RF a stadio singolo. Nelle stazioni base cellulari, gli isolatori RF vengono utilizzati per proteggere gli amplificatori ad alta potenza (HPA) dalla potenza riflessa. Quando un segnale viene trasmesso dall'HPA, esiste la possibilità che parte della potenza venga riflessa indietro a causa di disadattamenti di impedenza nella linea di trasmissione o nell'antenna. Questa potenza riflessa può causare danni all'HPA e ridurne l'efficienza. Un isolatore RF a stadio singolo, posizionato tra l'HPA e l'antenna, consente al segnale che viaggia in avanti di passare con una perdita minima bloccando al contempo il segnale riflesso.

Ad esempio, nelle moderne stazioni base 5G, che operano ad alte frequenze e richiedono una trasmissione ad alta potenza, è essenziale l’uso di isolatori RF monostadio ad alte prestazioni. NostroIsolatori coassiali RF da 26,5 GHzsono progettati specificamente per soddisfare i requisiti delle applicazioni a onde millimetriche 5G. Questi isolatori possono gestire segnali ad alta potenza e fornire eccellenti prestazioni di isolamento, garantendo il funzionamento stabile della stazione base.

Nei router Wi-Fi, gli isolatori RF vengono utilizzati per migliorare la qualità del segnale e ridurre le interferenze. Aiutano a isolare diversi componenti RF, come l'amplificatore di potenza e l'antenna, prevenendo l'accoppiamento indesiderato tra di loro. Ciò si traduce in una connessione Wi-Fi più affidabile ed efficiente.

2. Sistemi radar

I sistemi radar sono ampiamente utilizzati nelle applicazioni militari, aeronautiche e di previsione meteorologica. Gli isolatori RF monostadio svolgono un ruolo fondamentale nei sistemi radar proteggendo il trasmettitore dalla potenza riflessa. In un sistema radar, il trasmettitore invia impulsi RF ad alta potenza e l'antenna irradia questi impulsi nell'aria. Quando gli impulsi incontrano un oggetto, parte dell'energia viene riflessa all'antenna e quindi al ricevitore. Tuttavia, potrebbe esserci anche una certa potenza riflessa al trasmettitore a causa di disadattamenti di impedenza.

Un isolatore RF monostadio posizionato tra il trasmettitore e l'antenna può impedire che la potenza riflessa danneggi il trasmettitore. Aiuta anche a mantenere la stabilità della potenza di uscita del trasmettitore, che è fondamentale per misurazioni radar accurate. Ad esempio, nei sistemi radar militari, che spesso operano in ambienti difficili e richiedono un rilevamento ad alta precisione, è necessario l'uso di isolatori RF monostadio di alta qualità. NostroIsolatori coassiali RF da 18 GHzsono adatti per applicazioni radar nella banda X, fornendo un elevato isolamento e una bassa perdita di inserzione.

3. Apparecchiature di prova e misurazione

Le apparecchiature di test e misurazione, come analizzatori di spettro, analizzatori di rete e generatori di segnali, spesso richiedono l'uso di isolatori RF a stadio singolo. In questi strumenti, gli isolatori vengono utilizzati per isolare diverse sezioni RF, prevenendo perdite di segnale e interferenze. Ad esempio, in un analizzatore di spettro, è possibile utilizzare un isolatore RF per isolare lo stadio di ingresso dal resto del circuito, garantendo che il segnale di ingresso venga misurato accuratamente senza essere influenzato dai circuiti interni.

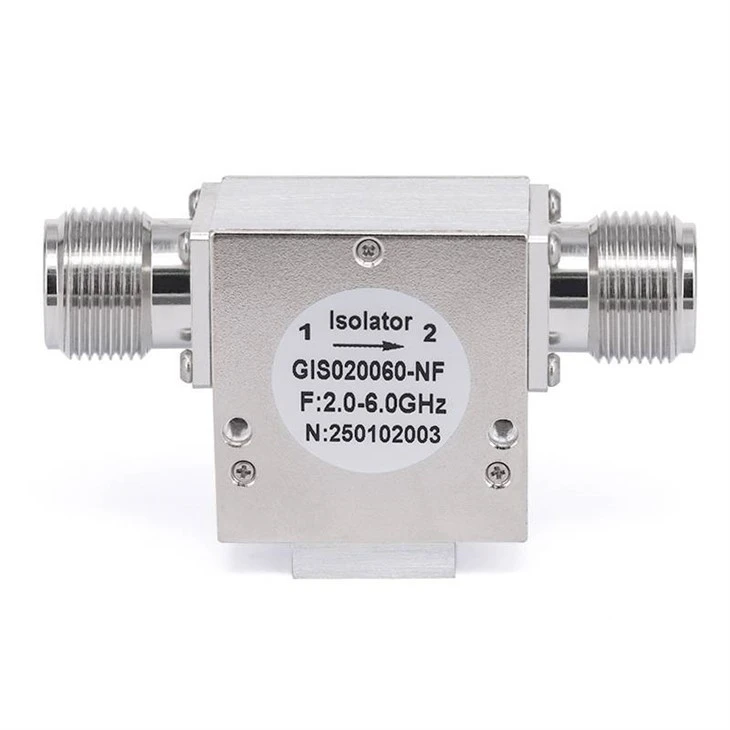

Nei generatori di segnale, gli isolatori vengono utilizzati per migliorare la qualità del segnale in uscita. Possono impedire che le variazioni dell'impedenza di carico influenzino la potenza di uscita e la stabilità della frequenza del generatore di segnale. NostroIsolatori coassiali RF da 6 GHzsono ideali per applicazioni di test e misurazione nella gamma di frequenze più basse, fornendo un isolamento affidabile e prestazioni eccellenti.

4. Attrezzature mediche

Nelle apparecchiature mediche, come le macchine MRI (Magnetic Resonance Imaging) e i dispositivi di ablazione RF, vengono utilizzati anche isolatori RF monostadio. Nelle macchine per risonanza magnetica, gli isolatori RF vengono utilizzati per proteggere i trasmettitori RF dalla potenza riflessa. I trasmettitori RF nelle macchine per la risonanza magnetica generano impulsi RF ad alta potenza per eccitare i nuclei di idrogeno nel corpo del paziente. Un isolatore RF a stadio singolo può garantire la sicurezza e la stabilità del trasmettitore RF impedendo che la potenza riflessa causi danni.

Nei dispositivi di ablazione RF, utilizzati per trattare varie condizioni mediche applicando energia RF al tessuto interessato, gli isolatori vengono utilizzati per controllare l'erogazione di potenza RF. Aiutano a garantire che l'energia RF venga erogata accuratamente al tessuto bersaglio senza causare danni ad altre parti del corpo.

5. Sistemi di radiodiffusione

I sistemi di trasmissione, comprese le trasmissioni radiofoniche e televisive, utilizzano isolatori RF a stadio singolo per migliorare le prestazioni dei trasmettitori. Nelle trasmissioni radiofoniche, gli isolatori RF vengono utilizzati per proteggere l'amplificatore di potenza dalla potenza riflessa e per garantire la stabilità del segnale trasmesso. Aiutano inoltre a ridurre le interferenze tra i diversi componenti RF nel sistema di trasmissione.

Nelle trasmissioni televisive, in particolare nei trasmettitori TV digitali e ad alta definizione, è essenziale l'uso di isolatori RF monostadio di alta qualità. Questi isolatori sono in grado di gestire segnali ad alta potenza e fornire eccellenti prestazioni di isolamento, garantendo la trasmissione chiara e affidabile dei segnali TV.

Vantaggi dei nostri isolatori RF a stadio singolo

In qualità di fornitore di isolatori RF professionali, offriamo un'ampia gamma di isolatori RF monostadio con molti vantaggi. I nostri isolatori sono progettati utilizzando tecnologie avanzate e materiali di alta qualità, garantendo elevate prestazioni e affidabilità. Hanno una bassa perdita di inserzione, il che significa che consentono il passaggio del segnale che viaggia in avanti con un'attenuazione minima. Allo stesso tempo, forniscono un elevato isolamento, bloccando efficacemente il segnale riflesso.

I nostri isolatori sono anche altamente personalizzabili. Possiamo progettare e produrre isolatori in base ai requisiti specifici dei nostri clienti, come frequenze, livelli di potenza e dimensioni del pacchetto diversi. Ciò ci consente di soddisfare le diverse esigenze di varie applicazioni.

Contattaci per l'approvvigionamento

Se sei interessato ai nostri isolatori RF monostadio o hai domande sulle loro applicazioni, non esitare a contattarci. Abbiamo un team di vendita professionale in grado di fornirti informazioni dettagliate sul prodotto e supporto tecnico. Che operi nel settore delle comunicazioni wireless, dei radar, dei test e delle misurazioni, della medicina o delle trasmissioni, possiamo offrirti gli isolatori RF più adatti alle tue esigenze. Lavoriamo insieme per ottenere prestazioni migliori nei vostri sistemi RF.

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde. Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde. Wiley – Interscienza.
