Qual è la resistenza di contatto dei connettori coassiali?

La resistenza di contatto è un parametro critico quando si tratta di connettori coassiali. In qualità di fornitore leader di connettori coassiali, comprendiamo l'importanza di questo concetto e le sue implicazioni per le prestazioni dei sistemi elettronici. In questo blog approfondiremo cos'è la resistenza di contatto, perché è importante e come influisce sulla funzionalità dei connettori coassiali.

Comprendere la resistenza di contatto

La resistenza di contatto si riferisce alla resistenza incontrata all'interfaccia tra due conduttori quando sono in contatto tra loro. Nel contesto dei connettori coassiali, è la resistenza che si verifica nei punti in cui il connettore entra in contatto con il cavo o altri componenti di accoppiamento. Questa resistenza non è un valore fisso e può essere influenzata da diversi fattori, tra cui le proprietà dei materiali dei conduttori, la finitura superficiale, la forza di contatto e la presenza di contaminanti.

Il principio alla base della resistenza di contatto può essere spiegato dal fatto che quando due conduttori entrano in contatto, l'area di contatto effettiva è molto più piccola dell'area apparente. Ciò è dovuto alle microscopiche irregolarità sulle superfici dei conduttori. Di conseguenza, la corrente deve fluire attraverso questi piccoli punti di contatto, il che aumenta la resistenza. La formula per la resistenza di contatto si basa sulla restrizione del percorso della corrente e sulla resistività dei materiali coinvolti.

Fattori che influenzano la resistenza di contatto

Proprietà dei materiali

La scelta dei materiali per il connettore coassiale gioca un ruolo significativo nel determinare la resistenza di contatto. I metalli con elevata conduttività, come rame e argento, sono comunemente usati perché offrono una bassa resistenza. Ad esempio, il rame ha una resistività relativamente bassa, il che significa che consente alla corrente di fluire più facilmente. Tuttavia, la superficie di questi metalli può ossidarsi nel tempo, soprattutto in presenza di umidità e ossigeno. L'ossidazione può aumentare la resistenza di contatto poiché lo strato di ossido è meno conduttivo del metallo base. Per mitigare questo problema, i connettori sono spesso placcati con materiali come oro o nichel, che sono più resistenti all'ossidazione.

Finitura superficiale

Anche la finitura superficiale del connettore influisce sulla resistenza del contatto. Una superficie liscia e pulita fornisce un'area di contatto effettiva più ampia, che riduce la resistenza. Le superfici ruvide, invece, hanno meno punti di contatto, il che comporta una maggiore resistenza. Inoltre, la finitura superficiale può influenzare l'adesione dei contaminanti. Una superficie ben rifinita ha meno probabilità di intrappolare sporco, polvere o altre particelle che possono aumentare la resistenza di contatto.

Forza di contatto

La forza applicata all'interfaccia di contatto è un altro fattore cruciale. Un'adeguata forza di contatto garantisce un buon collegamento elettrico aumentando l'area di contatto effettiva. Quando la forza di contatto è troppo bassa, i conduttori potrebbero non essere in pieno contatto, con conseguente maggiore resistenza. Al contrario, una forza di contatto eccessiva può danneggiare il connettore o il cavo, il che può anche avere un impatto negativo sulla resistenza di contatto. Pertanto, è essenziale progettare connettori con la forza di contatto adeguata per mantenere una connessione stabile e a bassa resistenza.

Contaminanti

Contaminanti come sporco, olio e umidità possono aumentare significativamente la resistenza di contatto. Queste sostanze possono agire come isolanti, impedendo il flusso regolare di corrente tra i conduttori. Ad esempio, un sottile strato di olio sulla superficie di contatto può creare una barriera che aumenta la resistenza. Per prevenire la contaminazione, i connettori devono essere conservati e maneggiati correttamente e si possono utilizzare cappucci protettivi quando i connettori non sono in uso.

Importanza della bassa resistenza di contatto nei connettori coassiali

Integrità del segnale

Nelle applicazioni ad alta frequenza, una bassa resistenza di contatto è essenziale per mantenere l'integrità del segnale. I connettori coassiali sono comunemente utilizzati in applicazioni quali telecomunicazioni, aerospaziale e test e misurazioni, dove la trasmissione accurata del segnale è fondamentale. Un'elevata resistenza di contatto può causare attenuazione, distorsione e riflessione del segnale. L'attenuazione del segnale si riferisce alla perdita di potenza del segnale mentre viaggia attraverso il connettore. La distorsione può modificare la forma del segnale, causando errori nella trasmissione dei dati. La riflessione si verifica quando una parte del segnale viene rimbalzata indietro a causa di disadattamenti di impedenza causati dall'elevata resistenza di contatto.

Efficienza energetica

Nelle applicazioni di gestione della potenza, è necessaria una bassa resistenza di contatto per ridurre al minimo la perdita di potenza. Quando la corrente scorre attraverso un connettore ad alta resistenza, parte dell'energia elettrica viene convertita in calore. Ciò non solo spreca energia, ma può anche causare il surriscaldamento del connettore, che può danneggiare il connettore e altri componenti del sistema. Riducendo la resistenza di contatto, possiamo migliorare l'efficienza energetica del sistema e prolungare la durata dei componenti.

Affidabilità del sistema

La bassa resistenza di contatto contribuisce all'affidabilità complessiva del sistema. I connettori con resistenza di contatto stabile e bassa hanno meno probabilità di subire connessioni intermittenti o guasti. Nelle applicazioni critiche come i dispositivi militari e medici, l'affidabilità del sistema è della massima importanza. Un singolo guasto del connettore può portare a malfunzionamenti del sistema, che possono avere gravi conseguenze.

Misurazione della resistenza di contatto

Esistono diversi metodi per misurare la resistenza di contatto dei connettori coassiali. Un metodo comune è la tecnica della sonda a quattro punti. In questo metodo, due sonde esterne vengono utilizzate per applicare una corrente nota attraverso il connettore, mentre due sonde interne vengono utilizzate per misurare la caduta di tensione attraverso l'interfaccia di contatto. Utilizzando la legge di Ohm (V = IR), è possibile calcolare la resistenza di contatto. Un altro metodo è la tecnica della sonda a due punti, che è più semplice ma meno precisa poiché include nella misurazione la resistenza dei puntali.

Le nostre soluzioni di connettori coassiali

In qualità di fornitore di connettori coassiali, offriamo un'ampia gamma di prodotti progettati per ridurre al minimo la resistenza di contatto. I nostri connettori sono realizzati con materiali di alta qualità con eccellente conduttività e sono placcati con finiture resistenti alla corrosione per garantire prestazioni a lungo termine. Prestiamo molta attenzione alla finitura superficiale dei nostri connettori, utilizzando processi di produzione avanzati per ottenere superfici lisce e pulite. Il nostro team di ingegneri progetta attentamente i connettori per fornire la forza di contatto ottimale, garantendo una connessione affidabile e a bassa resistenza.

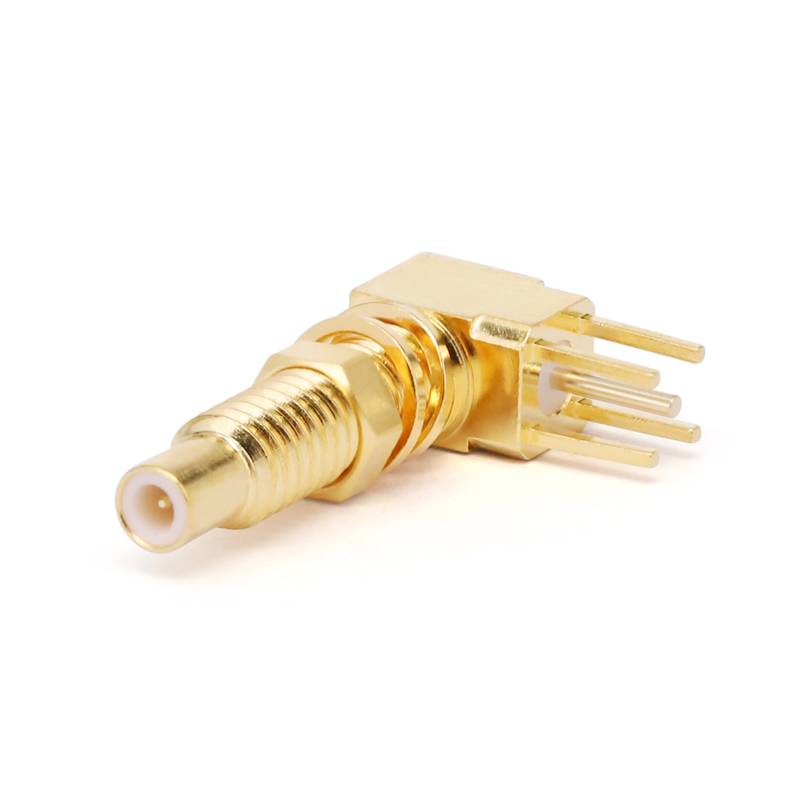

Offriamo diversi tipi di connettori coassiali, inclusiConnettori multi-coassiali,Connettori terminali, EConnettori PCB. Ciascun tipo è adattato ad applicazioni specifiche, fornendo le migliori prestazioni possibili in termini di resistenza di contatto e altri parametri elettrici.

Conclusione

La resistenza di contatto è un aspetto vitale delle prestazioni del connettore coassiale. Comprendere i fattori che influenzano la resistenza di contatto e come misurarla è essenziale per garantire il corretto funzionamento dei sistemi elettronici. Come fornitore, ci impegniamo a fornire connettori coassiali di alta qualità con bassa resistenza di contatto. Che tu stia cercando connettori per la trasmissione di segnali ad alta frequenza o applicazioni di gestione della potenza, i nostri prodotti sono progettati per soddisfare le tue esigenze.

Se sei interessato ai nostri connettori coassiali o hai domande sulla resistenza dei contatti, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad assistervi nella scelta dei connettori giusti per le vostre esigenze specifiche e a fornirvi le migliori soluzioni possibili.

Riferimenti

• "Manuale di ingegneria RF e microonde" di Inder Bahl, Prakash Bhartia e Amitabh Trivedi.
• "Connettori: tecnologia e applicazioni" di EJ Rymaszewski.
• Documenti tecnici sulla progettazione e le prestazioni dei connettori coassiali da parte di istituti di ricerca del settore.
