Qual è la differenza tra connettori PCB coassiali e non coassiali?

Ehilà! In qualità di fornitore di connettori PCB, mi viene spesso chiesto la differenza tra connettori PCB coassiali e non coassiali. Quindi, ho pensato di analizzarlo per te in questo post del blog.

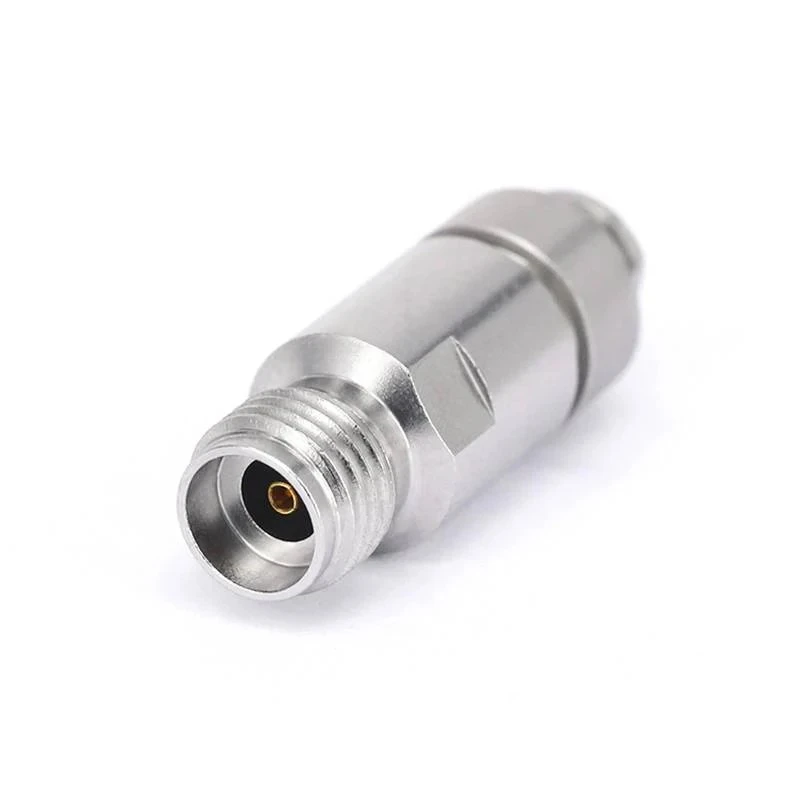

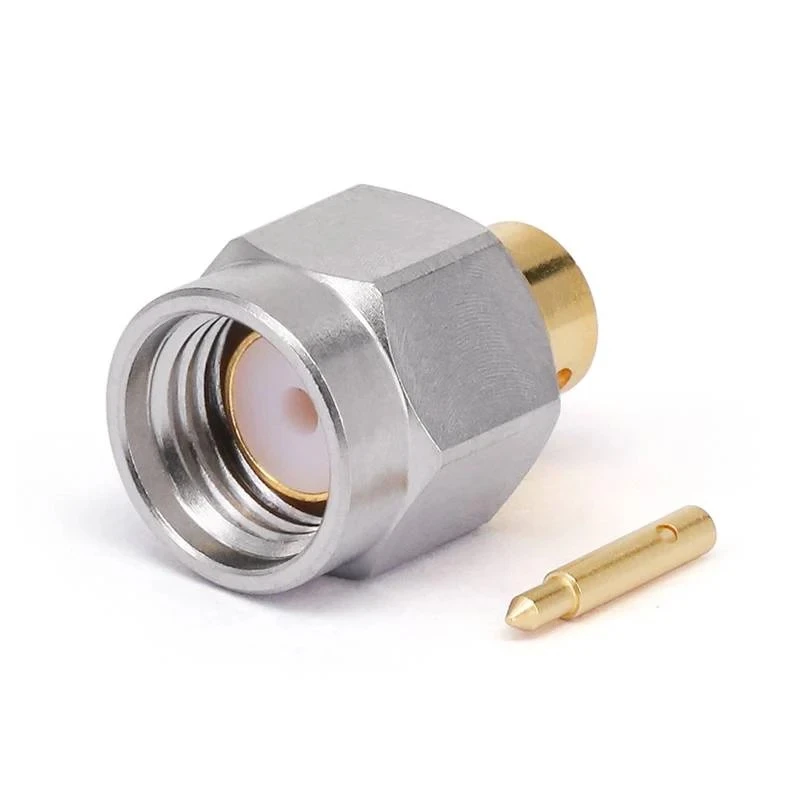

Cominciamo con i connettori PCB coassiali. I connettori coassiali sono progettati per trasportare segnali ad alta frequenza con una perdita minima. Sono costituiti da un conduttore centrale, circondato da uno strato isolante, e poi da un conduttore esterno. Questa struttura aiuta a isolare il segnale nel conduttore centrale dalle interferenze esterne.

Uno dei principali vantaggi dei connettori coassiali sono le loro eccellenti proprietà di schermatura. Il conduttore esterno funge da schermo, impedendo alle interferenze elettromagnetiche (EMI) di influenzare il segnale nel conduttore centrale. Ciò li rende ideali per le applicazioni in cui l'integrità del segnale è cruciale, come nelle telecomunicazioni, nell'aerospaziale e nella trasmissione di dati ad alta velocità.

Ad esempio, in una rete di telecomunicazioni, i connettori coassiali vengono utilizzati per collegare le antenne alle stazioni base. I segnali ad alta frequenza trasmessi tra questi componenti devono essere quanto più puri possibile e la schermatura fornita dai connettori coassiali garantisce ciò. Se sei interessato ai connettori coassiali, puoi consultare il nostroConnettori coassialipagina.

Un altro tipo di connettore coassiale degno di nota è il connettore end-lancio. I connettori di fine lancio sono progettati specificatamente per essere montati sul bordo di un PCB. Forniscono un modo conveniente per collegare un cavo coassiale a un PCB e vengono spesso utilizzati in applicazioni in cui lo spazio è limitato. Puoi trovare ulteriori informazioni su di loro sul nostroTermina i connettori di avviopagina.

Ora parliamo di connettori PCB non coassiali. I connettori non coassiali sono disponibili in un'ampia varietà di tipi, come connettori pin, prese e connettori scheda-scheda. A differenza dei connettori coassiali, non hanno la stessa struttura di schermatura.

I connettori non coassiali vengono generalmente utilizzati per applicazioni a frequenza più bassa o dove il costo è un fattore importante. Ad esempio, nell'elettronica di consumo come smartphone e tablet, i connettori non coassiali vengono comunemente utilizzati per collegare diversi componenti interni. Questi dispositivi non sempre richiedono la schermatura ad alte prestazioni offerta dai connettori coassiali, quindi i connettori non coassiali rappresentano una soluzione più economica.

Una delle principali differenze tra i connettori coassiali e non coassiali sono le loro caratteristiche di impedenza. I connettori coassiali sono progettati per avere un'impedenza specifica, solitamente 50 o 75 ohm, fondamentale per mantenere l'integrità del segnale alle alte frequenze. I connettori non coassiali, d'altro canto, possono avere una gamma più ampia di valori di impedenza, a seconda del loro design e applicazione.

In termini di installazione, i connettori coassiali possono essere un po' più impegnativi da installare rispetto ai connettori non coassiali. I connettori coassiali spesso richiedono tecniche di allineamento e saldatura precise per garantire un contatto elettrico e una schermatura adeguati. I connettori non coassiali, in particolare i connettori maschio e femmina semplici, sono relativamente facili da installare e possono essere rapidamente collegati a un PCB.

Un altro aspetto da considerare è la durabilità. I connettori coassiali sono in genere più robusti e possono sopportare livelli più elevati di vibrazioni e urti. Ciò li rende adatti all'uso in ambienti difficili, come nelle applicazioni automobilistiche o industriali. I connettori non coassiali possono essere più delicati, soprattutto alcuni dei connettori più piccoli utilizzati nell'elettronica di consumo.

Quando si tratta di capacità del segnale, i connettori coassiali possono gestire velocità e frequenze dati più elevate. Ciò è dovuto alla loro schermatura e al modo in cui sono progettati per ridurre al minimo la perdita di segnale. I connettori non coassiali sono generalmente limitati in termini di frequenza e velocità dati che possono supportare.

Ora parliamo della protezione dalla polvere. Sia che utilizzi connettori coassiali o non coassiali, la polvere può essere un problema. La polvere può accumularsi sui connettori e causare uno scarso contatto elettrico o addirittura danneggiare i connettori nel tempo. Ecco perché offriamoCappucci antipolvere per connettoriper proteggere i connettori da polvere e altri contaminanti.

In sintesi, la scelta tra connettori PCB coassiali e non coassiali dipende da diversi fattori. Se hai bisogno di prestazioni ad alta frequenza, schermatura eccellente e puoi permetterti i costi, i connettori coassiali sono la strada da percorrere. D'altra parte, se lavori su un'applicazione a frequenza più bassa o hai bisogno di una soluzione economicamente vantaggiosa, i connettori non coassiali sono la scelta migliore.

In qualità di fornitore di connettori PCB, disponiamo di un'ampia gamma di connettori coassiali e non coassiali per soddisfare le vostre esigenze. Che tu sia un hobbista di elettronica su piccola scala o un produttore su larga scala, abbiamo la soluzione per te.

Se sei interessato all'acquisto dei nostri connettori PCB o hai domande su quale tipo di connettore è adatto al tuo progetto, non esitare a contattarci. Siamo qui per aiutarti a fare la scelta migliore per la tua applicazione.
