Come installare i connettori coassiali su un pannello?

Ehilà! Come fornitore di connettori coassiali, ho visto in prima persona quanto sia importante sapere come installare correttamente questi piccoletti. Che tu sia un appassionato del fai da te o un professionista del settore, eseguire correttamente l'installazione può fare la differenza nelle prestazioni della tua attrezzatura. Quindi, in questo post del blog, ti guiderò attraverso i passaggi per l'installazione dei connettori coassiali su un pannello.

Passaggio 1: raccogli strumenti e materiali

Per prima cosa, dovrai raccogliere tutti gli strumenti e i materiali necessari per il lavoro. Ecco un elenco di ciò di cui avrai solitamente bisogno:

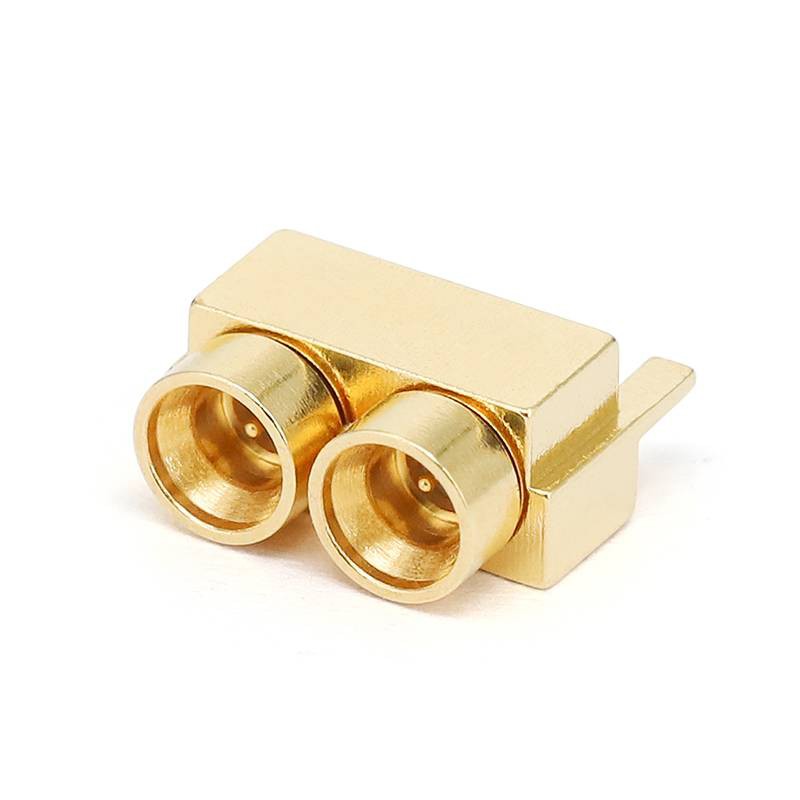

• Connettori coassiali: ovviamente avrai bisogno del giusto tipo di connettori coassiali per il tuo progetto. Offriamo una vasta gamma diConnettori terminali,Connettori PCB, EConnettori multi-coassialiper adattarsi a diverse applicazioni.
• Cavo coassiale: assicurati di avere la lunghezza e il tipo di cavo coassiale corretti per la tua configurazione.
• Pannello: il pannello in cui verranno installati i connettori. Potrebbe essere un pannello di metallo o di plastica, a seconda delle tue esigenze.
• Strumento di crimpatura: viene utilizzato per collegare i connettori al cavo coassiale.
• Trapano e punte da trapano: se è necessario creare fori nel pannello per i connettori.
• Cacciavite: per fissare i connettori al pannello.
• Spelacavi: Per rimuovere l'isolamento esterno del cavo coassiale.

Passaggio 2: preparare il cavo coassiale

Una volta pronti tutti gli strumenti e i materiali, è il momento di preparare il cavo coassiale. Ecco come farlo:

• Misura e taglia: misura la lunghezza del cavo coassiale che ti serve e utilizza un coltello affilato o un tagliacavi per tagliarlo alla lunghezza appropriata.
• Spelare il cavo: utilizzare le spelafili per rimuovere circa 1 - 1,5 pollici dell'isolamento esterno dall'estremità del cavo. Fare attenzione a non danneggiare il conduttore interno o la schermatura.
• Rimuovere l'isolamento interno: dopo aver rimosso l'isolamento esterno, vedrai uno strato di isolamento interno attorno al conduttore interno. Utilizzare le spelafili o un coltello affilato per rimuovere circa 0,25 - 0,5 pollici di questo isolamento interno, esponendo il conduttore interno.
• Tagliare la schermatura: la schermatura attorno al conduttore interno deve essere leggermente tagliata per evitare che interferisca con il connettore.

Passaggio 3: collegare il connettore al cavo

Ora che il cavo è pronto, è il momento di collegare il connettore al cavo. Ecco il processo:

• Fai scorrere il connettore sul cavo: prendi il connettore e fallo scorrere sull'estremità preparata del cavo coassiale. Assicurarsi che il conduttore interno del cavo si adatti perfettamente al pin centrale del connettore.
• Crimpare il connettore: utilizzare lo strumento di crimpatura per crimpare il connettore sul cavo. Applicare una pressione uniforme per garantire una connessione sicura. Potrebbe essere necessario fare riferimento alle istruzioni fornite con lo strumento di crimpatura per la tecnica di crimpatura corretta.
• Controlla la connessione: dopo la crimpatura, dai uno strattone delicato al connettore per assicurarti che sia saldamente collegato al cavo. Puoi anche utilizzare un multimetro per verificare la continuità della connessione.

Passaggio 4: praticare i fori nel pannello (se necessario)

Se il tuo pannello non ha già i fori per i connettori, dovrai forarli. Ecco come:

• Segna i fori: utilizza un pennarello o un punzone per contrassegnare le posizioni in cui desideri installare i connettori sul pannello. Assicurarsi che i fori siano equidistanti e allineati correttamente.
• Praticare i fori: utilizzare la punta da trapano appropriata per praticare i fori nel pannello. La dimensione della punta del trapano deve corrispondere al diametro dei connettori che stai utilizzando. Fare attenzione a non praticare fori troppo grandi, poiché ciò potrebbe causare l'allentamento dei connettori.

Passaggio 5: installare i connettori sul pannello

Una volta praticati i fori (se necessario), è il momento di installare i connettori sul pannello. Ecco cosa fai:

• Inserire i connettori: prendere i connettori collegati ai cavi coassiali e inserirli attraverso i fori nel pannello dal lato posteriore.
• Fissare i connettori: utilizzare un cacciavite per serrare i dadi o le viti sul lato anteriore del pannello per fissare i connettori in posizione. Assicurati che i connettori siano serrati saldamente, ma non stringerli eccessivamente, poiché ciò potrebbe danneggiare il pannello o i connettori.

Passaggio 6: testare l'installazione

Dopo aver installato i connettori sul pannello, è importante testare l'installazione per assicurarsi che tutto funzioni correttamente. Ecco come puoi farlo:

• Collegare l'apparecchiatura: collegare l'altra estremità del cavo coassiale all'apparecchiatura appropriata, come TV, radio o antenna.
• Verifica segnale: accendere l'apparecchiatura e verificare la presenza di segnale. Se utilizzi una TV, cerca un'immagine chiara. Se usi la radio, ascolta un segnale forte.
• Ispezione per eventuali perdite: utilizzare un misuratore di potenza del segnale o un analizzatore di spettro per verificare eventuali perdite di segnale. Se rilevi una perdita, potrebbe essere necessario ricontrollare le connessioni e assicurarsi che siano adeguatamente sigillate.

Passaggio 7: risoluzione dei problemi

Se riscontri problemi durante il processo di installazione o test, ecco alcuni problemi comuni e come risolverli:

• Segnale scarso: se ricevi un segnale debole, controlla i collegamenti tra il cavo e i connettori, nonché i collegamenti tra il cavo e l'apparecchiatura. Assicurarsi che i connettori siano adeguatamente crimpati e serrati.
• Perdite di segnale: se si rilevano perdite di segnale, verificare la presenza di connettori allentati o danneggiati. Potrebbe essere necessario crimpare nuovamente i connettori o utilizzare un sigillante per evitare perdite.
• Connettore non adatto: se il connettore non si inserisce correttamente nel foro del pannello, controllare la dimensione del foro e del connettore. Potrebbe essere necessario praticare un foro più grande o utilizzare un connettore di dimensioni diverse.

Conclusione

Installare i connettori coassiali su un pannello può sembrare inizialmente un compito arduo, ma con gli strumenti, i materiali e un po' di know-how giusti, può essere un processo relativamente semplice. Seguendo i passaggi descritti in questo post del blog, dovresti essere in grado di installare i connettori coassiali su un pannello come un professionista.

Se sei alla ricerca di connettori coassiali di alta qualità, abbiamo quello che fa per te. Offriamo una vasta gamma diConnettori terminali,Connettori PCB, EConnettori multi-coassialia prezzi competitivi. Che tu sia una piccola impresa o una grande azienda, possiamo fornirti i connettori di cui hai bisogno per i tuoi progetti. Quindi, se sei interessato all'acquisto dei nostri connettori coassiali, non esitare a contattarci per un preventivo e avviare una discussione sull'approvvigionamento.
