I carichi RF possono essere utilizzati nelle reti di adattamento dell'impedenza RF?

Nel campo dell'ingegneria delle radiofrequenze (RF), l'adattamento dell'impedenza è un concetto fondamentale che garantisce il massimo trasferimento di potenza tra una sorgente e un carico. I carichi RF, invece, sono componenti progettati per assorbire energia RF senza rifletterla. Una domanda comune che sorge è se i carichi RF possano essere utilizzati nelle reti di adattamento dell'impedenza RF. In questo post del blog esploreremo questo argomento in modo approfondito, attingendo alla nostra esperienza come fornitore di carichi RF.

Comprensione delle reti di adattamento dell'impedenza RF

Prima di approfondire l'uso dei carichi RF nelle reti di adattamento di impedenza, è essenziale capire cosa sono le reti di adattamento di impedenza e perché sono importanti. In un sistema RF, la sorgente e il carico hanno spesso valori di impedenza diversi. Quando c'è una discrepanza tra l'impedenza della sorgente e l'impedenza di carico, una parte della potenza RF viene riflessa verso la sorgente. Questa riflessione può causare una serie di problemi, tra cui una ridotta efficienza di trasferimento di potenza, distorsione del segnale e potenziali danni all'apparecchiatura sorgente.

Le reti di adattamento di impedenza sono circuiti progettati per trasformare l'impedenza del carico in modo che corrisponda all'impedenza della sorgente. Queste reti sono generalmente costituite da componenti passivi come induttori, condensatori e resistori. Selezionando attentamente i valori di questi componenti, gli ingegneri possono creare una rete che presenta un'impedenza alla sorgente uguale alla sua impedenza caratteristica, massimizzando così il trasferimento di potenza.

Il ruolo dei carichi RF

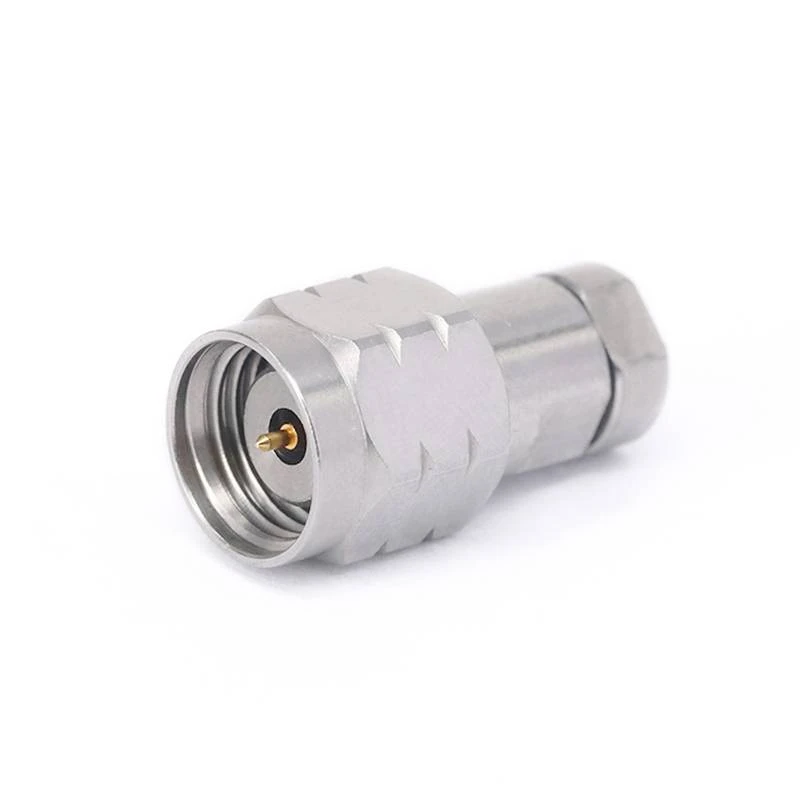

I carichi RF sono componenti passivi progettati per assorbire energia RF. Vengono generalmente utilizzati in applicazioni di test e misurazione, dove forniscono una terminazione di impedenza nota per i segnali RF. I carichi RF sono disponibili in una varietà di tipi e configurazioni, ciascuno progettato per soddisfare requisiti specifici. Per esempio,Carichi RF G3POsono progettati per applicazioni ad alta frequenza, mentreCarichi RF da 1,85 mmsono adatti per applicazioni ad altissima frequenza.Carichi RF GPOoffrono una combinazione di prestazioni elevate e dimensioni compatte, che li rendono ideali per un'ampia gamma di applicazioni.

La funzione primaria di un carico RF è fornire una terminazione antiriflesso per un segnale RF. Ciò si ottiene progettando il carico in modo che abbia un'impedenza uguale all'impedenza caratteristica della linea di trasmissione. Quando l'impedenza del carico corrisponde all'impedenza della linea di trasmissione, tutta l'energia RF viene assorbita dal carico e non vi è alcuna riflessione verso la sorgente.

È possibile utilizzare i carichi RF nelle reti di adattamento dell'impedenza RF?

La risposta breve è sì, i carichi RF possono essere utilizzati nelle reti di adattamento dell'impedenza RF. Tuttavia, il modo in cui vengono utilizzati dipende dai requisiti specifici dell'applicazione. In alcuni casi, un carico RF può essere utilizzato come parte di una rete di adattamento di impedenza più complessa. Ad esempio, un carico RF resistivo può essere combinato con induttori e condensatori per creare una rete di adattamento che trasforma l'impedenza del carico per adattarla all'impedenza della sorgente.

In altri casi, un carico RF può essere utilizzato come terminazione per una linea di trasmissione che fa parte di una rete di adattamento di impedenza. Ad esempio, in una configurazione di test, è possibile utilizzare un carico RF per terminare una linea di trasmissione collegata a un dispositivo sotto test (DUT). Utilizzando un carico RF con l'impedenza corretta, gli ingegneri possono garantire che al DUT venga presentato un carico corrispondente, essenziale per test accurati.

Vantaggi dell'utilizzo di carichi RF nelle reti di adattamento di impedenza

Esistono diversi vantaggi nell'utilizzare carichi RF nelle reti di adattamento dell'impedenza. Uno dei principali vantaggi è che i carichi RF forniscono un'impedenza nota e stabile. Questo è importante perché le reti di adattamento dell'impedenza si basano su valori di impedenza precisi per funzionare correttamente. Utilizzando un carico RF con un'impedenza nota, gli ingegneri possono garantire che la rete di adattamento sia progettata e implementata correttamente.

Un altro vantaggio derivante dall'utilizzo dei carichi RF nelle reti di adattamento dell'impedenza è che possono contribuire a ridurre le riflessioni. Come accennato in precedenza, le riflessioni possono causare una serie di problemi in un sistema RF, tra cui una ridotta efficienza di trasferimento di potenza e una distorsione del segnale. Utilizzando un carico RF per terminare una linea di trasmissione o come parte di una rete di adattamento, gli ingegneri possono ridurre al minimo le riflessioni e migliorare le prestazioni complessive del sistema.

Considerazioni sull'utilizzo di carichi RF in reti con adattamento di impedenza

Sebbene vi siano molti vantaggi nell'utilizzare carichi RF nelle reti di adattamento dell'impedenza, ci sono anche alcune considerazioni che gli ingegneri devono tenere a mente. Una delle considerazioni principali è la capacità di gestione della potenza del carico RF. In alcune applicazioni, il carico RF potrebbe dover gestire una quantità significativa di potenza. Se viene superata la capacità di gestione della potenza del carico, il carico può surriscaldarsi e potenzialmente guastarsi.

Un'altra considerazione è la gamma di frequenza del carico RF. Diversi carichi RF sono progettati per funzionare su diverse gamme di frequenza. Quando si seleziona un carico RF da utilizzare in una rete di adattamento di impedenza, è importante scegliere un carico adatto alla gamma di frequenza dell'applicazione.

Conclusione

In conclusione, i carichi RF possono essere utilizzati nelle reti di adattamento dell'impedenza RF e offrono numerosi vantaggi, tra cui fornire un'impedenza nota e stabile e ridurre le riflessioni. Tuttavia, gli ingegneri devono considerare attentamente la capacità di gestione della potenza e la gamma di frequenza del carico RF quando lo utilizzano in una rete di adattamento.

In qualità di fornitore di carichi RF, offriamo un'ampia gamma di carichi RF di alta qualità adatti per l'uso in reti di adattamento di impedenza. NostroCarichi RF G3PO,Carichi RF da 1,85 mm, ECarichi RF GPOsono progettati per soddisfare le esigenze di una varietà di applicazioni e il nostro team di esperti è disponibile per fornire supporto e assistenza tecnica.

Se sei interessato a saperne di più sui nostri carichi RF o a discutere su come possono essere utilizzati nella tua rete di adattamento di impedenza, ti invitiamo a contattarci. Il nostro team di vendita è pronto ad assistervi con le vostre esigenze di approvvigionamento e ad aiutarvi a trovare i carichi RF giusti per la vostra applicazione.
