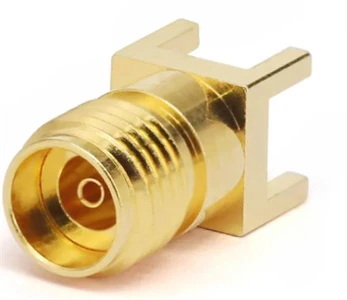

Connettori PCB

I connettori RF PCB, che è l'abbreviazione di "Connettori a circuiti stampati a radiofrequenza", sono componenti elettrici professionali . sono progettati per ottenere una connessione affidabile tra cavi coassiali e circuiti stampati in una vasta gamma di applicazioni (PCB) . Scenari .

Invia la tua richiesta

Descrizione

Introduzione del prodotto

I connettori RF PCB sono in genere progettati con impedenze caratteristiche di 50 o 75 ohm . Questa corrispondenza precisa è della massima importanza in quanto si allinea con l'impedenza delle linee di trasmissione . immutazione dell'impedenza non corrispondente a maneggiare in modo specifico per il maneggevolezza di maneggevole. Segnali di frequenza . Alcuni modelli sono in grado di operare a frequenze fino a 110 GHz o anche più alti . presentano una bassa perdita di inserimento, il che significa che la potenza del segnale rimane relativamente stabile quando il segnale passa attraverso i connettori .

Stile corporeo del prodotto

Flexirf ha un'ampia varietà di tipi di porte per connettori PCB . quelli usati comunemente includono SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP e SSMP . Possiamo selezionare il connettore appropriato basato sulla frequenza operativa e sullo scenari di installazione.

Sono disponibili in diversi stili di montaggio, inclusi il montaggio del foro, il montaggio superficiale e il montaggio dei bordi . Ciò consente una facile integrazione in diversi layout PCB . per esempio, Surface - Surface - Surface - Surfaced RF PCB I connettori sono spesso preferiti nei dispositivi elettronici compatti in cui lo spazio è limitato, e possono essere ripensato direttamente sulla superficie PCB.

Applicazione del prodotto

RF PCB Connectors are extensively used in mobile base stations, where they ensure the efcient transmission of high - frequency signals between the antenna and the PCB. In medical equipment such as MRI (Magnetic Resonance Imaging) machines and wireless patient monitoring devices, RF PCB Connectors are used to transmit high - frequency signals accurately. In the automotive industry, RF I connettori PCB sono utilizzati in applicazioni come i sistemi radar automobilistici per funzioni come il controllo della crociera adattivo .

Domande frequenti sull'approvvigionamento

Quale via di spedizione puoi fornire?

Possiamo fornire la spedizione via mare, via aerea e per espresso .

Qual è il tuo servizio post-vendita?

Il nostro periodo di garanzia di qualità è un anno . Qualsiasi problema di qualità sarà risolto per le soddisfazioni dei clienti .

Dati di specifica del prodotto

Configurazione
Tipo di connettore	SMA/2,92 mm/2,4 mm/1,85 mm/GPO
Impedenza del connettore	50 ohm
Polarità del connettore	Standard
Metodo di montaggio del connettore	Flangia dritta/ a 2 fori/ Flangia a 4 fori
Metodo di attaccamento	Contatto
Informazioni sui materiali
Contatto centrale	Cube Gold placcato
Contatto esterno	Oro in ottone placcato
Corpo	Acciaio in oro in oro in ottone e acciaio inossidabile
Dielettrico	Pei/ptfe
Dati ambientali
Intervallo di temperatura	-55 grado a +165
2011/65/EU (ROHS)	Compiacente

Tipo di prodotto

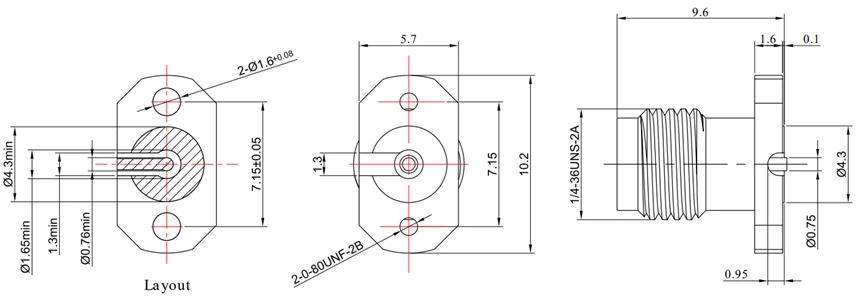

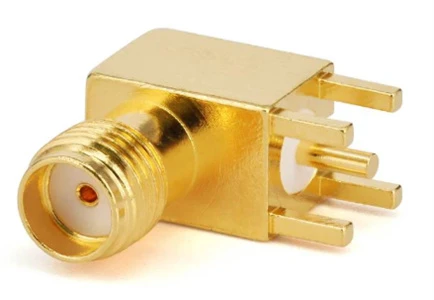

Connettori PCB SMA

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale

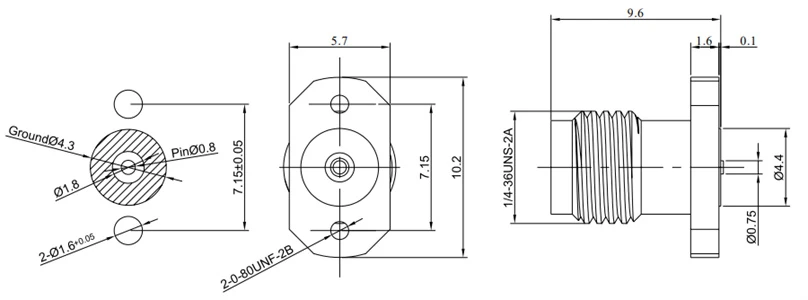

Fr 2- sma-kfd 216-4	Dc - 26.5 GHz	1.20	Fissaggio a vite	Acciaio inossidabile	Segnale di superficie

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale

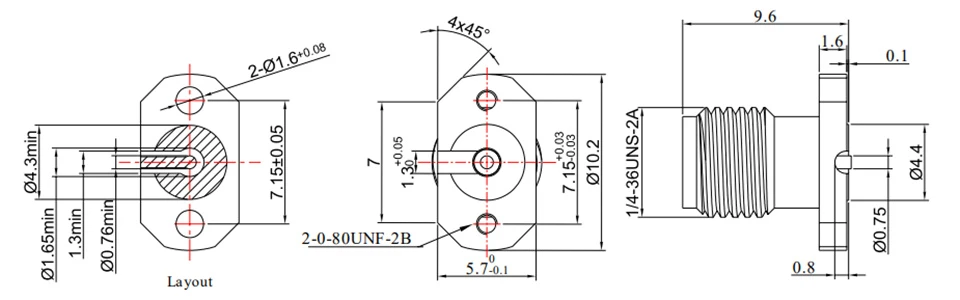

Fr 2- Sma-kfd216	Dc - 26.5 GHz	1.20	Fissaggio a vite	Acciaio inossidabile	Segnali medi e inferiori

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-khd 104-1	Dc - 12.4 GHz	1.20	Saldatura a cartuccia	Oro in ottone placcato	N / A

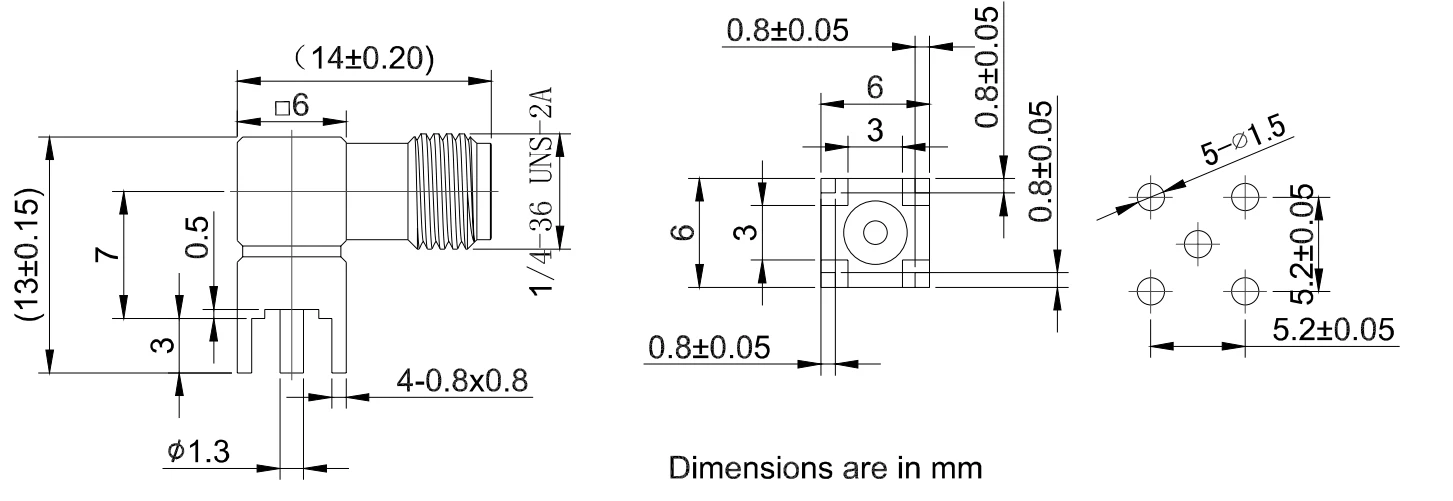

Connettori PCB SMA

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- Sma-Khd100	Dc - 18 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- Sma-kwhd	Dc - 6 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Connettori PCB SMA

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-kwhd10	Dc - 6 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-kwhd17	Dc - 6 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-kwhd11	Dc - 6 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Connettori PCB SMA

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-Khd201a	Dc - 6 GHz	1.25	Saldatura a cartuccia orizzontale	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-kwhd17	Dc - 6 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-kyfd0101	Dc - 6 GHz	1.25	Fissaggio a vite	Oro in ottone placcato	N / A

Connettori PCB SMA

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-kyhd321	Dc - 26.5 GHz	1.30	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- Sma-khd	Dc - 6 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

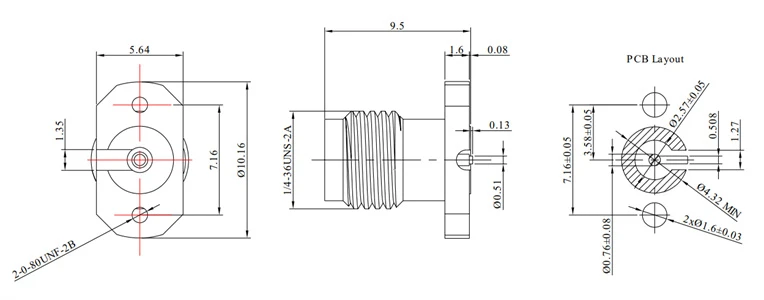

Connettori PCB da 2,92 mm

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-2.92- kfd216	Dc - 40 GHz	1.25	Fissaggio a vite	Acciaio inossidabile	Segnale di superficie

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-2.92- kfd 216-1	Dc - 40 GHz	1.25	Fissaggio a vite	Acciaio inossidabile	Segnali medi e inferiori

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-2.92- KHD100	Dc - 40 GHz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Connettori PCB da 3,5 mm

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-3.5- kfd216	Dc - 26.5 GHz	1.25	Fissaggio a vite	Acciaio inossidabile	Segnale di superficie

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-3.5- kfd 216-1	Dc - 26.5 GHz	1.25	Fissaggio a vite	Acciaio inossidabile	Segnali medi e inferiori

Connettori PCB da 2,4 mm

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-2.4- kfd216	Dc - 50 hz	1.25	Fissaggio a vite	Acciaio inossidabile	Segnale di superficie

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.25	Fissaggio a vite	Acciaio inossidabile	Segnali medi e inferiori

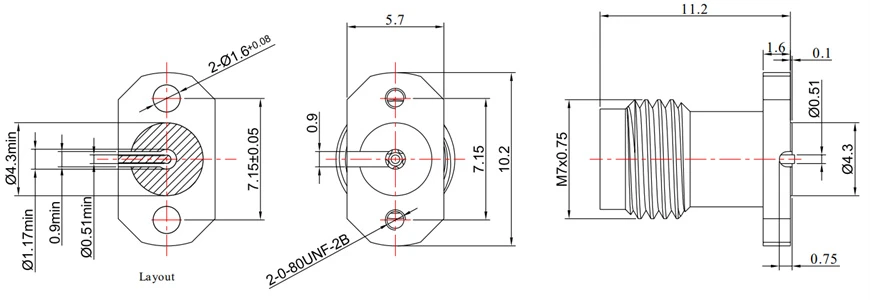

Connettori PCB da 1,85 mm

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-1.85- kfd216	Dc - 67 hz	1.30	Fissaggio a vite	Acciaio inossidabile	Segnale di superficie

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.30	Fissaggio a vite	Acciaio inossidabile	Segnali medi e inferiori

Connettori PCB (SMP)

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- GPO-JFD216	Dc - 40 GHz	1.50	Fissaggio a vite	Acciaio inossidabile	Segnale di superficie

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- gpo-jfd 216-1	Dc - 40 GHz	1.50	Fissaggio a vite	Acciaio inossidabile	Segnali medi e inferiori

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- gpo-khd	Dc - 18 hz	1.25	Saldatura a cartuccia	Oro in ottone placcato	N / A

Connettori PCB (SMP)

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- GPO-JHD15	Dc - 40 GHz	1.50	Saldatura a cartuccia	Oro in ottone placcato	Detenzione limitata

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- gpo-jfd 246- f	Dc - 26.5 GHz	1.45	Fissaggio a vite	Oro in ottone placcato	Detenuto completo

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- gpo-jhd 23- f	Dc - 26.5 GHz	1.45	Cartuccia e saldatura di superficie	Oro in ottone placcato	Detenuto completo

Connettori PCB (SMP)

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
Fr 2- gpo-jhd 23- l	Dc - 26.5 GHz	1.45	Cartuccia e saldatura di superficie	Oro in ottone placcato	Detenzione limitata

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
Fr 2- gpo-jhd 23- s	Dc - 26.5 GHz	1.45	Cartuccia e saldatura di superficie	Oro in ottone placcato	Liscio

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
Fr 2- gpo-jhd 2- s	Dc - 26.5 GHz	1.45	Saldatura a cartuccia	Oro in ottone placcato	Liscio

Connettori PCB GPPO (Mini-SMP)

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- gpp-jhd 1- s	Dc - 65 GHz	1.57@40G	Saldatura di superficie	Oro in ottone placcato	Liscio

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- GPPO-JHD1	Dc - 65 GHz	1.57@40G	Saldatura di superficie	Oro in ottone placcato	Detenuto completo

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- GPPO-JHD20R	Dc - 40 GHz	1.25	Saldatura di superficie orizzontale	Oro in ottone placcato	Liscio

Connettori PCB GPPO (Mini-SMP) e G3PO (SMPS)

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
FR 2- Gppo-JHD-S	Dc - 40 GHz	1.50	Saldatura a cartuccia	Oro in ottone placcato	Liscio

Sku	Frequenza	VSWR	Installazione	Materiale	Tipo di interfaccia
Fr 2- g3po-jhd 10-1	Dc - 100 GHz	1.70	Saldatura di superficie orizzontale	Oro in ottone placcato	Liscio

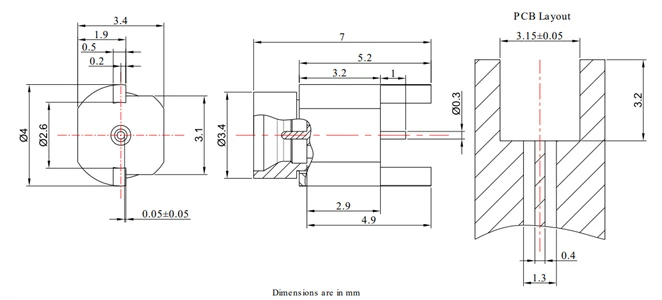

Connettori PCB SSMC

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- SSMC-JWHD1	Dc - 6 GHz	1.35	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- ssmc-jywhd5	Dc - 6 GHz	1.35	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- SSMC-JHD2	Dc - 6 GHz	1.35	Saldatura a cartuccia	Oro in ottone placcato	Liscio

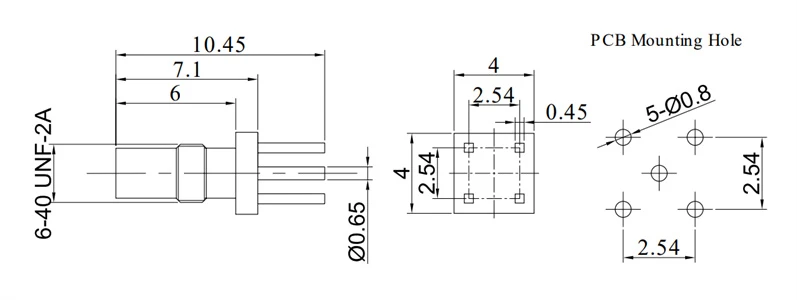

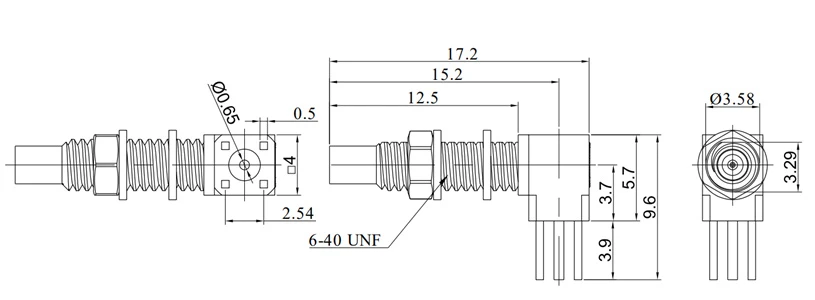

Connettori PCB MMCX e MCX

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- MCX-KHD101E	Dc - 6 GHz	1.30	Saldatura a cartuccia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
Fr 2- McX-kyd1e	Dc - 6 GHz	1.20	Monte della paratia	Oro in ottone placcato	N / A

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- MMCX-KHD1E	Dc - 6 GHz	1.20	Saldatura a cartuccia	Oro in ottone placcato	N / A

Connettori PCB SMB

Sku	Frequenza	VSWR	Installazione	Materiale	Modalità segnale
FR 2- Smb-JHD101E	Dc - 6 GHz	1.35	Saldatura a cartuccia	Oro in ottone placcato	N / A
