Tutto sui connettori SMA



Il connettore SMA è un connettore coassiale RF ampiamente usato, rinomato per la sua alta prestazione e versatilità . È stato sviluppato da Bendix Scintilla negli anni '50 e il nome "SMA" sta per la versione di sottomissione in una versione di sottoindicazione. Segnali .



1. caratteristiche principali dei connettori SMA

Dimensioni: i connettori SMA hanno una struttura compatta con un diametro del conduttore esterno di 0 . 141 pollici, rendendoli adatti per applicazioni con spazio limitato.

Intervallo di frequenza: in genere operano fino a 18 GHz, sebbene alcune versioni ad alte prestazioni possano raggiungere 26 . 5 GHz o anche più in alto.

Impedance: la maggior parte dei connettori SMA sono 50 ohm, che è la configurazione standard per RF e Microwave Systems .

Meccanismo di accoppiamento: adotta un disegno di accoppiamento filettato con thread UNC da 1/4 pollice, 36 thread per pollici, garantendo una connessione ferma e stabile con una forte resistenza alle vibrazioni .

Materiali SMA e processi di trattamento superficiale

Il guscio è generalmente realizzato in ottone e acciaio inossidabile e può essere placcato (come nichel, oro) per migliorare la resistenza alla corrosione e la conduttività .

Il conduttore centrale può essere rame, ottone o rame di berillio, con una superficie placcata in oro per ottenere una trasmissione ottimale del segnale .

Rapporto d'onda stazionaria di tensione (VSWR): i connettori SMA di alta qualità hanno un VSWR basso (in genere inferiore a 1 . 2: 1 sotto 12 GHz), che significa trasmissione del segnale efficiente con riflesso minimo.



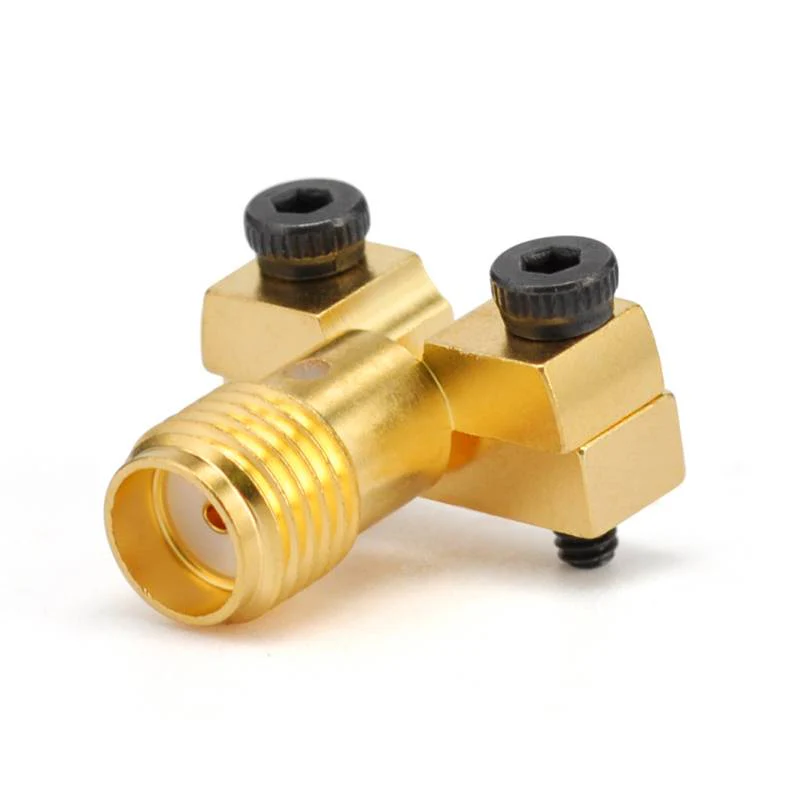

2. tipi di connettori SMA

I connettori SMA sono disponibili in varie configurazioni per adattarsi a diverse applicazioni:

Secondo i tipi di porta, possono essere divisi in: porta standard SMA, SMA a connessione rapida e polarità inversa SMA .

Secondo gli stili strutturali, possono essere divisi in tipi di dritta e ad angolo retto . I connettori dritti sono usati per le connessioni in serie, mentre i tipi ad angolo retto sono adatti per spazi stretti . il design di piegatura 90- grado può risparmiare spazio o ridurre la tensione del cavo .}}}}}}}}}}}}}}}}}}}}}}

Secondo i metodi di installazione, possono essere divisi in tipi normali e montati su pannelli . I connettori a monte del pannello sono progettati per l'installazione su pannelli o involucri, con vari tipi come 2- flange di fori, 4- flange del foro e flange rotonde .}}



3. usi comuni di SMA

Nel campo delle telecomunicazioni, i connettori SMA sono ampiamente utilizzati nelle stazioni di base dei telefoni cellulari, nei sistemi satellitari e nelle apparecchiature di comunicazione wireless .

Nelle apparecchiature di test, vengono utilizzati in dispositivi di test come oscilloscopi, analizzatori di rete e generatori di segnale .

Nei sistemi di antenne, i connettori SMA vengono spesso utilizzati per collegare antenne nei sistemi wireless .

Nei circuiti RF, si trovano in molti dispositivi RF come amplificatori, filtri e miscelatori .

Note



4. Capacità di gestione della potenza:

Sebbene i connettori SMA siano adatti per sistemi RF a bassa potenza e media potenza, potrebbero non essere adatti per applicazioni ad alta potenza . per scenari di potenza superiore, altri connettori come N-Type o 7/16- possono essere più appropriati .}}}}}}

Durabilità meccanica: rispetto ad alcuni connettori più grandi, i connettori SMA sono relativamente fragili, soprattutto in termini di allineamento dei pin e resistenza a stress meccanico . Pertanto, si dovrebbe assumere cure extra durante la gestione e l'installazione .



Compatibilità: quando si selezionano i connettori SMA, assicurarsi che i connettori maschili e femminili corrispondano in termini di dimensioni del thread e impedenza per garantire una buona connessione . possono anche essere interconnessi con porte 2 . 92mm e 3,5 mm.
