Tipi di perché gli attenuatori RF hanno input maschili e output femminile?

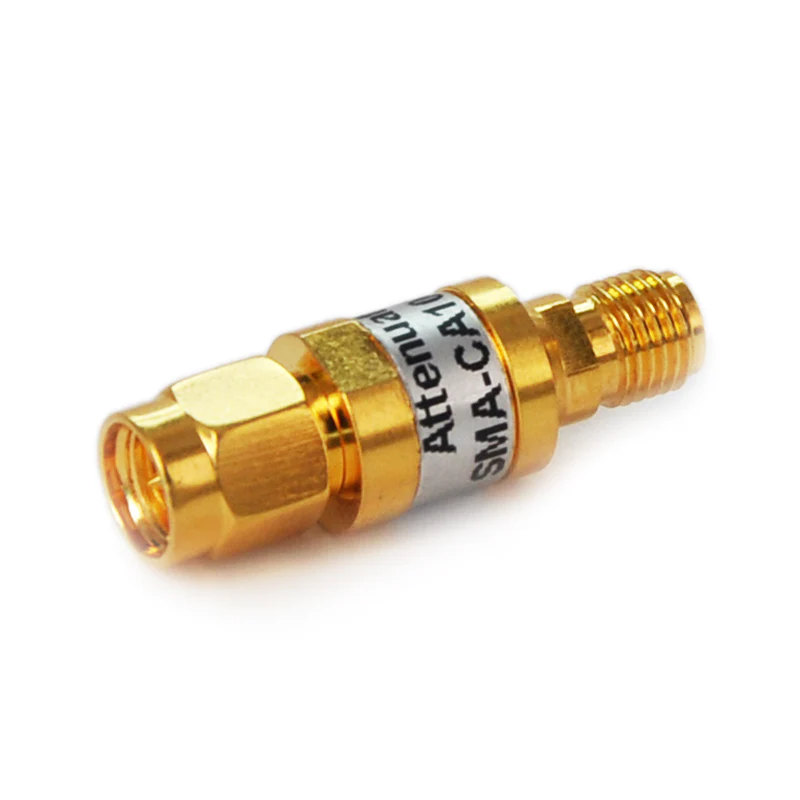

La funzione principale di un attenuatore a radiofrequenza (RF) è quella di ridurre la potenza del segnale, ed è di solito direttamente collegata a fonti di segnale come generatori RF e amplificatori di potenza . Attenuatori RF in genere adottano un design con un connettore maschile e un connettore femminile per l'uscita, che è correlata a fattori come la stabilità della connessione, la standard di industria e il danno {{} segue:

1. stabilità della connessione
I connettori maschili di solito hanno una struttura di tipo pin, mentre i connettori femminili hanno una struttura di tipo jack . Questo metodo di connessione maschile può fornire un effetto di connessione relativamente stabile . il perno del connettore maschile può essere ben incorporato nel jack del connettore femminile, e non è facile da allentare da una cattiva eliminazione causata da un segnale di rido Contatto .

2. compatibilità e standardizzazione delle apparecchiature del settore
Nel campo RF, le sorgenti del segnale sono generalmente dotate di connettori femminili (come strumenti RF e amplificatori) . Se l'attenuatore ha un input maschile, può essere inserito direttamente nella sorgente del segnale senza ulteriori adattatori, minimizzando così al minimo la perdita di connessione nella massima estensione .}
I cavi RF di solito hanno un connettore maschile ad un'estremità e un connettore femminile all'altra estremità . come dispositivo intermedio, l'attenuatore deve essere conforme a questi standard {{1}
Pertanto, un attenuatore con un input maschio può essere direttamente collegato all'estremità di uscita femminile della sorgente del segnale e la sua estremità di uscita femminile può facilmente connettersi ad altri dispositivi RF .

3. Protezione dell'apparecchiatura di test RF
Un uso comune di attenuatori di RF è quello di proteggere l'attrezzatura di ricezione sensibili da segnali di potenza ad alta potenza . Inoltre, per alcuni attenuatori con alta precisione, la protezione del connettore di uscita può garantire meglio la stabilità dell'uscita del segnale e l'accuratezza dell'attenuazione .}

Ridurre i connettori aggiuntivi e migliorare l'integrità del segnale
Se un attenuatore è progettato con connettori femminili sia per l'input che per l'output, gli utenti devono utilizzare un adattatore maschio a - maschio aggiuntivo per collegarlo alla sorgente del segnale:

4. Adattatori aggiuntivi introdurranno perdita di inserimento .

Troppi punti di connessione possono aumentare la riflessione del segnale e il rapporto onda statale di tensione (VSWR) .

Le connessioni sciolte possono influire sull'accuratezza della misurazione ., tuttavia, un attenuatore con un input maschile e un output femminile può essere collegato direttamente, riducendo la necessità di adattatori aggiuntivi e migliorando l'affidabilità del sistema .

5. campi dell'applicazione

Reti di abbinamento antenna

Sistemi di comunicazione wireless per il controllo dell'alimentazione

Sistemi radar e microonde

Test del collegamento RF

In queste applicazioni, i dispositivi RF di solito seguono le specifiche del connettore femminile standardizzate e i cavi RF di solito hanno un connettore maschile ad un'estremità e un connettore femminile all'altra estremità . La progettazione dell'attenuatore con un input maschile e un output femminile lo rende più adattabile e compatibile .}
