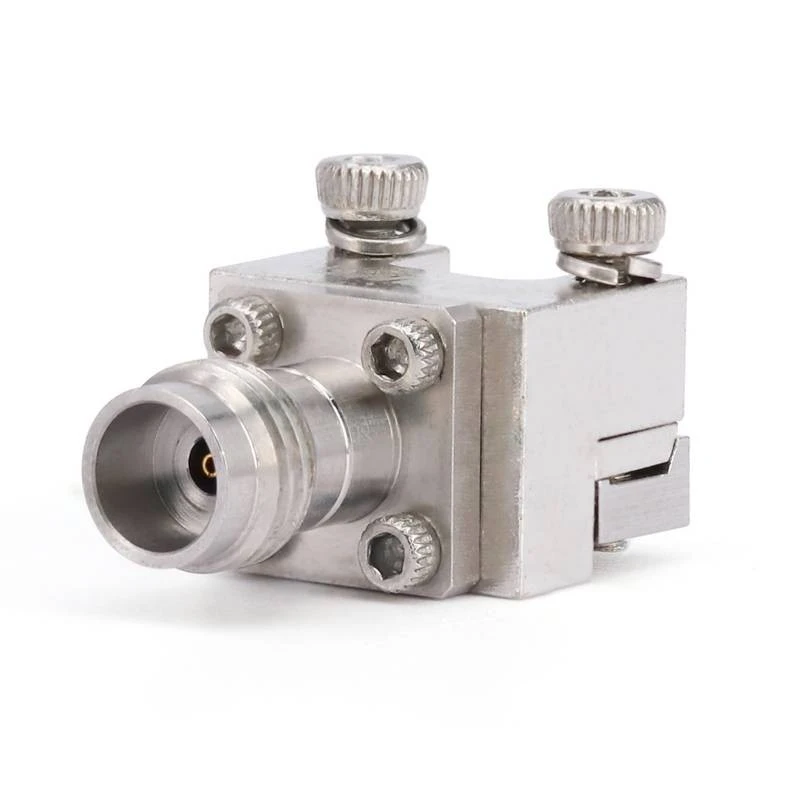

Connettori di lancio finali

I connettori di lancio terminali di Flexirf, disponibili in varianti SMA, 2 . 92mm, 2,4 mm, 1,85 mm e 1,0 mm, sono progettati per soddisfare i requisiti più esigenti nelle applicazioni ad alta frequenza.
Questi connettori di lancio finali presentano prestazioni elettriche eccezionali . con il loro design ingegnerizzato di precisione, possono supportare le frequenze fino a livelli estremamente alti .

Invia la tua richiesta

Descrizione

Introduzione del prodotto

Questi connettori di lancio finali presentano prestazioni elettriche eccezionali . con il loro design ingegnerizzato di precisione, possono supportare le frequenze fino a livelli estremamente alti . i 2 . 92mm, ad esempio, sono in grado di gestire frequenze fino a 40 GHz, mentre i 2. 4mm possono raggiungere 50ghz {{14} I connettori da 1,85 mm offrono prestazioni eccezionali fino a 67 GHz e i connettori da 1,0 mm supportano le frequenze fino a 110 GHz. Ciò li rende ideali per l'uso in sistemi di comunicazione wireless avanzati, applicazioni aerospaziali e di difesa e trasferimento di dati ad alta velocità.

Stile corporeo del prodotto

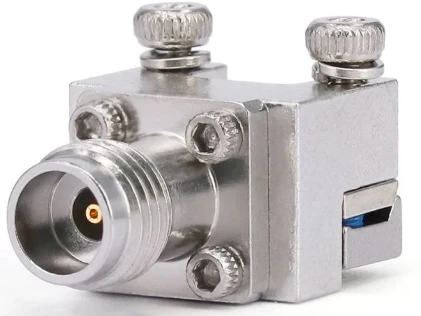

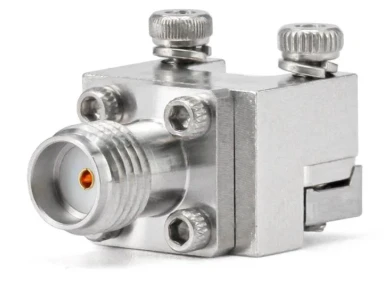

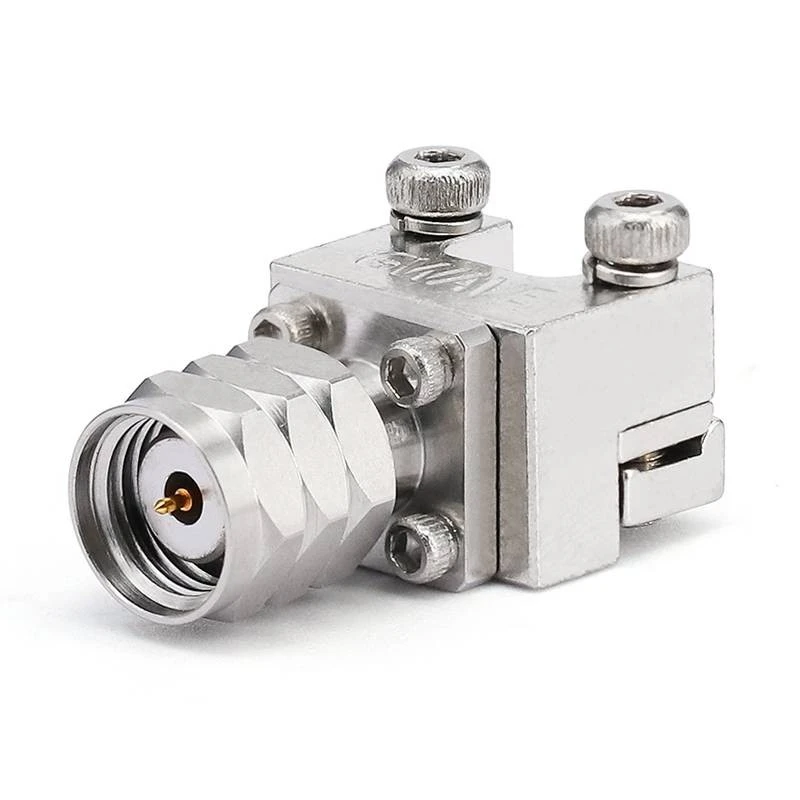

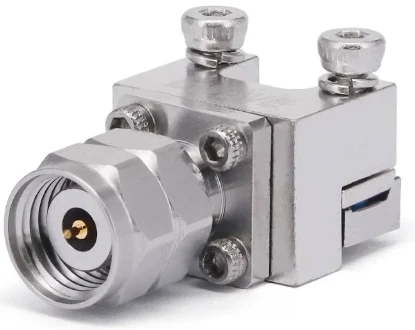

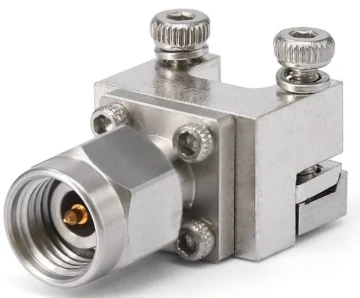

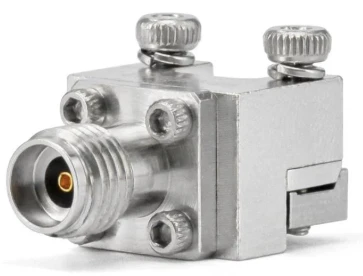

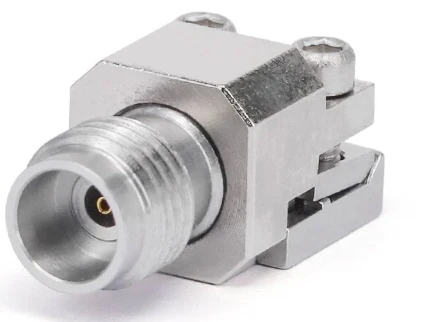

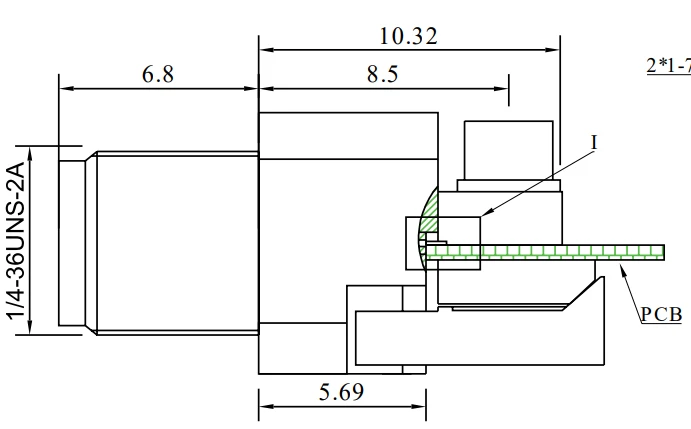

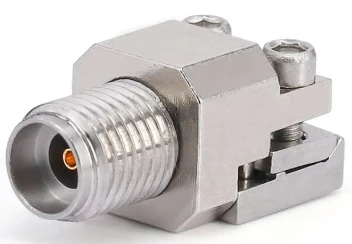

Connector Solderless End Lancia per PCB, il pin centrale ha diametro 0 . 23mm, 0 . 3mm e 0 . 51mm. Questo connettore ha un corpo tri-metal di ottone e garantisce un'eccellente performance a microonde con bassa perdita di inserzione e VSWR di 1.35. Questo connettore è prodotto con precisione a industrie RF come militari e spazio. Costruito con materiali di alta qualità, il loro design compatto e leggero li rende anche adatti per applicazioni in cui lo spazio e il peso sono fattori critici.

Applicazione del prodotto

I connettori senza saldatura di lancio terminali trovano ampie applicazioni in diversi campi . nel regno delle telecomunicazioni, svolgono un ruolo cruciale nella trasmissione dei dati ad alta velocità, garantendo il trasferimento senza soluzione di continuità di energia a microonde con i cavi ad alta integrazione, abilitanti abilita Target . La loro capacità di minimizzare le riflessioni li rende ideali per questa applicazione in cui la ricezione e la trasmissione precise sono Vita .

Domande frequenti sull'approvvigionamento

Come risolvere i problemi dei connettori durante l'uso?

Si prega di inviare un'e -mail a Sales @Flexirf . Com sul problema con le immagini o un piccolo video sarà migliore, troveremo il problema e lo risolveremo . Se rotto, ti invieremo una nuova parte gratuita se nel periodo di garanzia .

Dati di specifica del prodotto

Configurazione
Tipo di connettore	SMA/2,92 mm/2,4 mm/1,85 mm
Impedenza del connettore	50 ohm
Polarità del connettore	Standard
Metodo di montaggio del connettore	Flangia a 2 fori
Tipo di interfaccia connettore 2	Pin 0,30 mm / 0,51 mm
Metodo di attaccamento	Contatto
Informazioni sui materiali
Contatto centrale	Cube Gold placcato
Contatto esterno	Acciaio inossidabile
Corpo	Trimetal placcato in ottone
Dielettrico	PEEK/PTFE
Dati ambientali
Intervallo di temperatura	-55 grado a +165
2011/65/EU (ROHS)	Compiacente

Tipo di prodotto

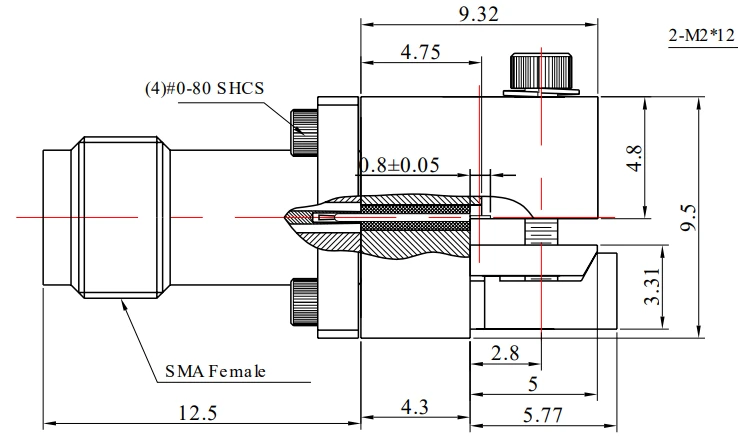

Tipo di connettore	Disegno	Sku	Diametro del perno	Frequenza	VSWR	Spaziatura del foro di montaggio

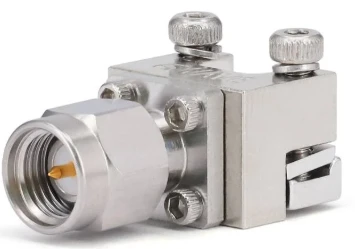

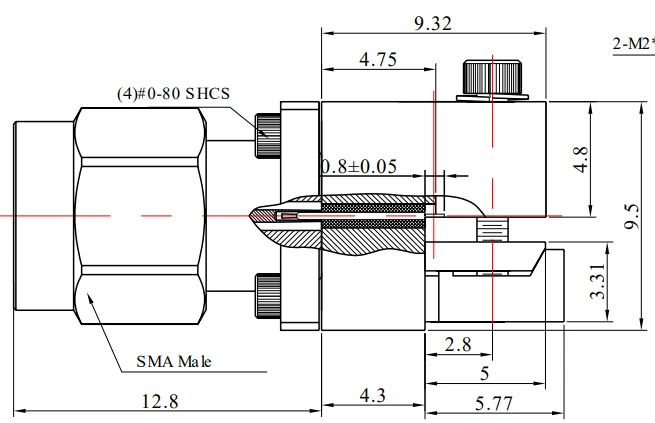

SMA		FR 2- Sma-Kfd0830	0,30 mm	Dc -26.5 GHz	1.25	9,5 mm
		FR 2- Sma-Kfd0851	0,51 mm	Dc -26.5 GHz	1.25	9,5 mm
		Fr 2- Sma-jfd0830	0,30 mm	Dc -26.5 GHz	1.25	9,5 mm
		Fr 2- Sma-jfd0851	0,51 mm	Dc -26.5 GHz	1.25	9,5 mm
Tipo di connettore	Disegno	Sku	Diametro del perno	Frequenza	VSWR	Spaziatura del foro di montaggio

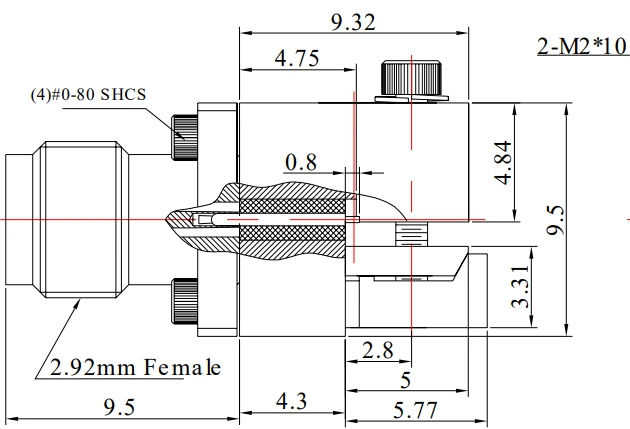

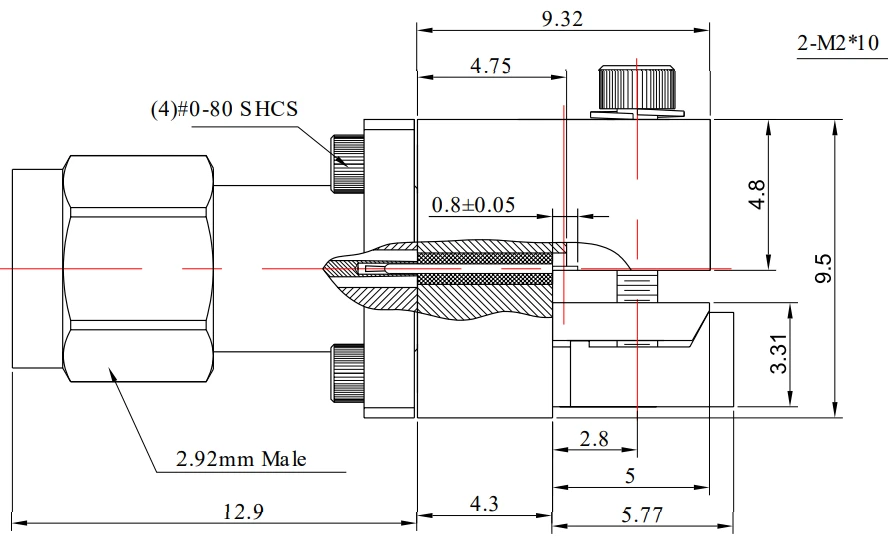

2,92 mm		FR 2-2.92- KFD0830	0,30 mm	Dc -40 GHz	1.30	9,5 mm
		Fr 2-2.92- KFD0851	0,51 mm	Dc -40 GHz	1.30	9,5 mm
		FR 2-2.92- KFD0923	0,23 mm	Dc -40 GHz	1.30	5,84 mm
		FR 2-2.92- JFD0830	0,30 mm	Dc -40 GHz	1.30	9,5 mm
		FR 2-2.92- JFD0851	0,51 mm	Dc -40 GHz	1.30	9,5 mm
Tipo di connettore	Disegno	Sku	Diametro del perno	Frequenza	VSWR	Spaziatura del foro di montaggio
2,4 mm		FR 2-2.4- KFD0830	0,30 mm	Dc -50 GHz	1.30	9,5 mm
		Fr 2-2.4- KFD0851	0,51 mm	Dc -50 GHz	1.30	9,5 mm
		FR 2-2.4- JFD0830	0,30 mm	Dc -50 GHz	1.30	9,5 mm
		FR 2-2.4- JFD0851	0,51 mm	Dc -50 GHz	1.30	9,5 mm
Tipo di connettore	Disegno	Sku	Diametro del perno	Frequenza	VSWR	Spaziatura del foro di montaggio
1,85 mm		FR 2-1.85- KFD0830	0,30 mm	Dc -65 GHz	1.35	9,5 mm
		Fr 2-1.85-- KFD0851	0,51 mm	Dc -65 GHz	1.35	9,5 mm
		FR 2-1.85- KFD0923	0,23 mm	Dc -65 GHz	1.35	5,84 mm
		FR 2-1.85-- JFD0830	0,30 mm	Dc -65 GHz	1.35	9,5 mm
		FR 2-1.85-- JFD0851	0,51 mm	Dc -65 GHz	1.35	9,5 mm
