Quali sono le proprietà elettriche dei connettori PCB?

Come fornitore di connettori PCB, ho avuto la mia giusta dose di clienti che chiedeva le proprietà elettriche di questi piccoli componenti eleganti. Non si tratta solo di stabilire una connessione fisica; Le prestazioni elettriche dei connettori PCB possono realizzare o rompere il tuo progetto. Quindi, immergiamoti bene ed esploriamo ciò che fa spuntare questi connettori dal punto di vista elettrico.

Impedenza

Una delle proprietà elettriche più cruciali dei connettori PCB è l'impedenza. L'impedenza è come la resistenza elettrica in un circuito CA, ma tiene anche conto della reattanza (effetti capacitivi e induttivi). In termini semplici, è l'opposizione che un circuito presenta al flusso di corrente alternata. Per i connettori PCB, il mantenimento di un'impedenza coerente è molto importante.

Perché? Bene, quando hai a che fare con segnali di velocità elevata, qualsiasi discrepanza di impedenza può causare riflessioni del segnale. Queste riflessioni possono portare al degrado del segnale, il che significa che i dati potrebbero non essere trasmessi accuratamente. Immagina di provare a inviare un messaggio di testo, ma la metà delle parole si arrabbia lungo la strada. Questo è ciò che la mancata corrispondenza dell'impedenza può fare ai tuoi segnali.

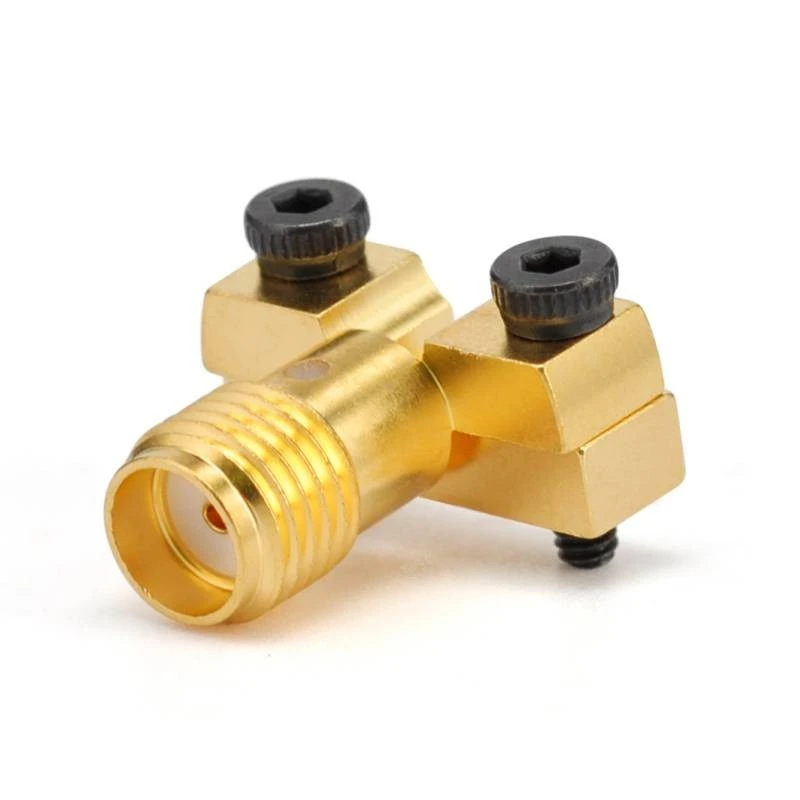

La maggior parte dei connettori PCB è progettata per avere un'impedenza specifica, comunemente 50 o 75 ohm. La scelta dipende dall'applicazione. Per esempio,Connettori coassialeUtilizzare spesso l'impedenza di 50 - ohm per le applicazioni RF perché fornisce un buon equilibrio tra la gestione della potenza e la perdita del segnale. Quando si seleziona un connettore PCB, assicurati che corrisponda all'impedenza del resto del circuito per evitare quei fastidiosi riflessi del segnale.

Perdita di inserzione

La perdita di inserzione è un'altra proprietà elettrica chiave. È una misura di quanta potenza del segnale viene persa quando un segnale passa attraverso il connettore. Puoi pensarlo come una sorta di "tassa" che il connettore prende dal tuo segnale. La perdita di inserzione è generalmente espressa in decibel (DB) e un valore inferiore è migliore.

Esistono diversi fattori che possono contribuire alla perdita di inserimento nei connettori PCB. Uno di questi è la resistenza dei contatti del connettore. Se i contatti hanno un'alta resistenza, una maggiore potenza verrà dissipata come calore, con conseguente maggiore perdita di inserimento. Anche il design del connettore, compresa la forma e il materiale, svolge un ruolo. Ad esempio, i connettori con geometrie meglio ottimizzati possono ridurre la perdita di potenza del segnale.

Nelle applicazioni ad alta frequenza, la perdita di inserimento diventa ancora più critica. All'aumentare della frequenza del segnale, la perdita tende a salire. Quindi, se stai lavorando a un progetto che prevede il trasferimento di dati ad alta velocità o segnali RF, ti consigliamo di scegliere un connettore PCB con bassa perdita di inserimento. Puoi trovare queste informazioni nel foglio dati del connettore, che ti darà un'idea chiara di quanto bene il connettore si comporta in termini di conservazione della potenza del segnale.

Capacità e induttanza

La capacità e l'induttanza sono due proprietà elettriche strettamente correlate al comportamento dei connettori PCB, specialmente nei circuiti ad alta frequenza. La capacità è la capacità di un componente di archiviare energia elettrica in un campo elettrico, mentre l'induttanza è la capacità di immagazzinare energia in un campo magnetico.

Nei connettori PCB, la capacità può causare problemi come la distorsione del segnale e il crosstalk. Il crosstalk è quando un segnale da un circuito interferisce con un segnale in un circuito adiacente. L'elevata capacità tra i pin del connettore può portare ad un accoppiamento indesiderato dei segnali, che può degradare le prestazioni del sistema.

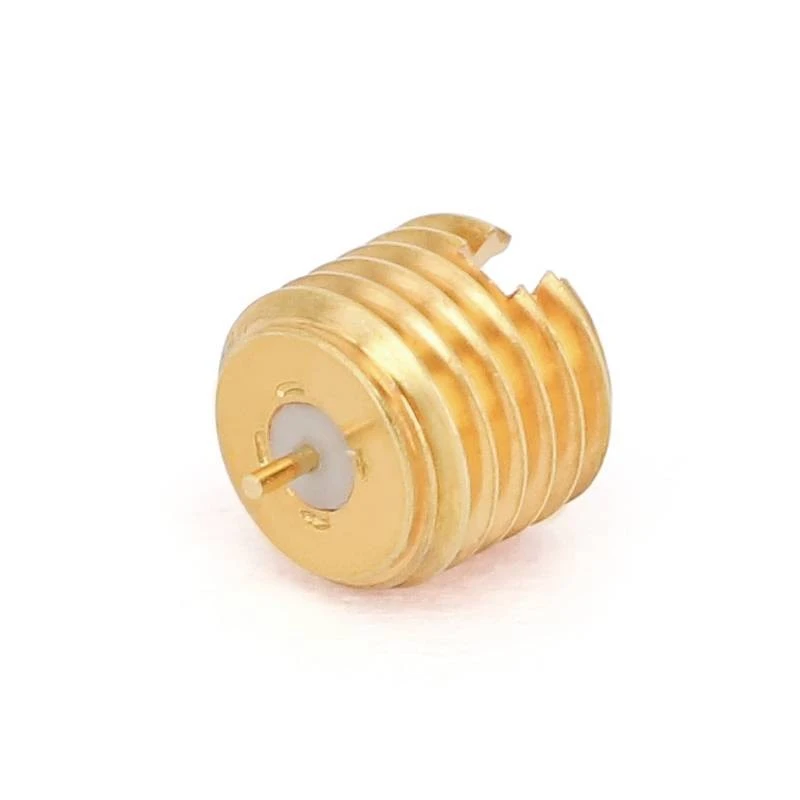

L'induttanza, d'altra parte, può influenzare i tempi di aumento e di caduta dei segnali. Un'alta induttanza nel connettore può rallentare la transizione del segnale, che non è l'ideale per applicazioni ad alta velocità. I progettisti cercano di ridurre al minimo sia la capacità che l'induttanza nei connettori PCB utilizzando materiali e geometrie appropriate. Ad esempio, usandoPerle di vetroPoiché gli isolanti possono aiutare a ridurre la capacità perché il vetro ha una costante dielettrica relativamente bassa.

Valutazione di tensione

La valutazione della tensione di un connettore PCB è la massima tensione che il connettore può gestire in modo sicuro senza abbattere. È una considerazione importante, specialmente nelle applicazioni in cui sono coinvolte alte tensioni. Se si supera il rating di tensione, rischia di danneggiare il connettore e potenzialmente causando un corto circuito o altri pericoli per la sicurezza.

La valutazione della tensione è determinata da diversi fattori, incluso il materiale dell'isolamento del connettore e la spaziatura tra i contatti. I connettori con materiali isolanti migliori e distanze di contatto più grandi possono in genere gestire tensioni più elevate. Quando si seleziona un connettore PCB, assicurarsi di sceglierne uno con un punteggio di tensione superiore alla tensione massima nel circuito per garantire un funzionamento sicuro e affidabile.

Valutazione attuale

Simile alla valutazione della tensione, la valutazione di corrente di un connettore PCB è la corrente massima che il connettore può trasportare continuamente senza surriscaldamento. Quando la corrente scorre attraverso un connettore, genera calore a causa della resistenza dei contatti. Se la corrente supera la valutazione del connettore, la temperatura del connettore può salire a un livello in cui può danneggiare il connettore o influenzare le sue prestazioni.

La valutazione corrente dipende da fattori come la dimensione e il materiale dei contatti. I contatti più grandi possono generalmente trasportare più corrente perché hanno una resistenza inferiore. Inoltre, la progettazione del connettore, incluso il modo in cui dissipa il calore, influisce anche sulla valutazione corrente. Se stai lavorando su un'applicazione ad alta potenza, dovrai scegliere un connettore PCB con una valutazione ad alta corrente.

Schermatura

In molte applicazioni, in particolare quelle che coinvolgono segnali RF o trasferimento di dati ad alta velocità, la schermatura è un'importante proprietà elettrica dei connettori PCB. La schermatura aiuta a proteggere i segnali all'interno del connettore dall'interferenza elettromagnetica esterna (EMI) e impedisce anche ai segnali di irradiare e causare interferenze ad altri componenti.

I connettori PCB schermati hanno in genere un involucro metallico o uno strato di scudo che circonda i contatti. Questo scudo è collegato a terra, creando una barriera che blocca EMI. Quando si seleziona un connettore per un'applicazione in cui EMI è un problema, cerca un connettore con una buona efficacia di schermatura. L'efficacia di schermatura è generalmente espressa in decibel e indica quanto bene lo scudo riduce l'EMI.

Conclusione

Quindi, eccolo qui: le principali proprietà elettriche dei connettori PCB. Dall'impedenza e dalla perdita di inserimento a capacità, induttanza, tensione e valutazioni di corrente e schermatura, ogni proprietà svolge un ruolo cruciale nelle prestazioni del circuito. Come fornitore diConnettori PCB, Capisco quanto sia importante scegliere il connettore giusto per la tua applicazione specifica.

Se sei sul mercato per i connettori PCB e hai bisogno di aiuto per selezionare quelli migliori per il tuo progetto, non esitare a raggiungere. Il nostro team di esperti è qui per aiutarti a trovare i connettori che soddisfano i tuoi requisiti elettrici e garantiscono il successo del tuo progetto. Sia che tu stia lavorando su un sistema di trasferimento di dati ad alta velocità, un'applicazione RF o qualsiasi altro progetto che richiede connessioni elettriche affidabili, ti abbiamo coperto.

Riferimenti

• Componenti elettronici: un approccio pratico, di Peter Wilson
• RF e progettazione di circuiti a microonde per applicazioni wireless, di Thomas Lee
