Come migliorare l'integrità del segnale dei cavi di test VNA?
Lasciate un messaggio
Come fornitore di cavi di test VNA, ho assistito in prima persona al ruolo critico che questi cavi svolgono nell'accuratezza e l'affidabilità delle misurazioni dell'analizzatore di rete vettoriale (VNA). L'integrità del segnale è fondamentale per garantire che i dati raccolti dai test VNA siano accurati e significativi. In questo post sul blog, condividerò alcune intuizioni e strategie su come migliorare l'integrità del segnale dei cavi di test VNA.
Comprensione dell'integrità del segnale nei cavi di prova VNA
Prima di immergersi nelle strategie per migliorare l'integrità del segnale, è essenziale capire cosa significhi l'integrità del segnale nel contesto dei cavi del test VNA. L'integrità del segnale si riferisce alla capacità di un cavo di trasmettere un segnale con distorsione minima, attenuazione e interferenza. Nei test VNA, qualsiasi degradazione nell'integrità del segnale può portare a misurazioni imprecise, che possono avere implicazioni significative per lo sviluppo del prodotto, il controllo di qualità e la ricerca.
Diversi fattori possono influire sull'integrità del segnale dei cavi di prova VNA, tra cui la costruzione del cavo, la qualità del connettore, la lunghezza del cavo e le condizioni ambientali. Affrontando questi fattori, è possibile ridurre al minimo il degrado del segnale e assicurarti che i cavi di test VNA funzionino al meglio.
Costruzione via cavo
La costruzione di un cavo di prova VNA svolge un ruolo cruciale nel determinare la sua integrità del segnale. I cavi di alta qualità sono in genere costruiti con un materiale dielettrico a bassa perdita, come PTFE (politetrafluoroetilene), che aiuta a ridurre al minimo l'attenuazione del segnale. Il materiale del conduttore svolge anche un ruolo significativo nell'integrità del segnale. Il rame è una scelta comune per i conduttori grazie alla sua eccellente conducibilità elettrica.
Oltre ai materiali dielettrici e conduttori, la schermatura del cavo è anche essenziale per mantenere l'integrità del segnale. Uno scudo ben progettato può aiutare a proteggere il segnale dall'interferenza elettromagnetica esterna (EMI) e dall'interferenza a radiofrequenza (RFI). Gli scudi intrecciati e gli scudi di fogli sono due tipi comuni di schermatura utilizzati nei cavi di prova VNA. Gli scudi intrecciati offrono una buona flessibilità e protezione meccanica, mentre gli scudi da foglio offrono migliori prestazioni ad alta frequenza.
Quando si selezionano i cavi di prova VNA, è importante scegliere cavi che sono specificamente progettati per applicazioni ad alta frequenza. Questi cavi sono in genere costruiti con materiali di alta qualità e hanno una valutazione a bassa perdita, il che aiuta a garantire che il segnale venga trasmesso con una distorsione minima.
Qualità del connettore
I connettori utilizzati sui cavi di prova VNA sono un altro fattore critico per determinare l'integrità del segnale. I connettori mal progettati o di bassa qualità possono introdurre riflessioni del segnale, attenuazione e altre forme di distorsione. Quando si selezionano i connettori per i cavi di prova VNA, è importante scegliere connettori compatibili con il VNA e avere una bassa perdita di inserimento e perdita di restituzione.
Esistono diversi tipi di connettori comunemente utilizzati nei test VNA, tra cui connettori SMA, 3,5 mm, 2,92 mm e 2,4 mm. Ogni tipo di connettore ha le sue caratteristiche uniche ed è adatto a diverse gamme di frequenza e applicazioni. Ad esempio, i connettori SMA sono comunemente utilizzati per applicazioni a bassa frequenza, mentre i connettori da 2,4 mm sono progettati per applicazioni ad alta frequenza fino a 50 GHz.
Oltre a scegliere il giusto tipo di connettore, è anche importante garantire che i connettori siano installati e mantenuti correttamente. I connettori allentati o danneggiati possono introdurre il degrado del segnale, quindi è importante controllare regolarmente i connettori e sostituirli se necessario.
Lunghezza del cavo
La lunghezza di un cavo di test VNA può anche avere un impatto significativo sull'integrità del segnale. All'aumentare della lunghezza del cavo, aumentano anche l'attenuazione del segnale e il ritardo. Ciò può portare a misurazioni imprecise, specialmente alle alte frequenze.
Quando si selezionano i cavi di prova VNA, è importante scegliere cavi che sono la lunghezza appropriata per l'applicazione. In generale, è meglio utilizzare il cavo più breve possibile per ridurre al minimo l'attenuazione e il ritardo del segnale. Tuttavia, in alcuni casi, potrebbe essere necessario utilizzare cavi più lunghi per raggiungere l'attrezzatura di prova o per adattarsi al layout della configurazione del test.
Se è necessario utilizzare cavi più lunghi, è importante scegliere cavi che hanno una valutazione a bassa perdita e sono progettati specificamente per applicazioni ad alta frequenza. Potresti anche prendere in considerazione l'uso di amplificatori del segnale o equalizzatori per compensare l'attenuazione e il ritardo del segnale.
Condizioni ambientali
Le condizioni ambientali in cui vengono utilizzati i cavi di test VNA possono anche influire sull'integrità del segnale. La temperatura, l'umidità e le vibrazioni possono avere un impatto significativo sulle prestazioni dei cavi.
Le alte temperature possono causare l'espansione del materiale dielettrico nel cavo, il che può portare a cambiamenti nelle proprietà elettriche del cavo. Ciò può comportare l'attenuazione e la distorsione del segnale. Allo stesso modo, l'elevata umidità può causare la rottura dell'isolamento del cavo, il che può anche portare alla degradazione del segnale.
La vibrazione può anche causare l'allevamento dei connettori sul cavo o danneggiare, il che può introdurre riflessioni e attenuazione del segnale. Per ridurre al minimo l'impatto delle condizioni ambientali sull'integrità del segnale, è importante scegliere cavi progettati per resistere alle specifiche condizioni ambientali in cui verranno utilizzate.
Ad esempio, se si utilizzano i cavi di test VNA in un ambiente ad alta temperatura, è possibile scegliere cavi costruiti con un materiale dielettrico ad alta temperatura, come PTFE. Se stai usando i cavi in un ambiente umido, potresti voler scegliere cavi impermeabili o avere un rivestimento resistente all'umidità.
Test e calibrazione
Test regolari e calibrazione dei cavi di test VNA sono essenziali per mantenere l'integrità del segnale. Nel tempo, le prestazioni dei cavi possono degradarsi a causa di fattori come l'usura, le condizioni ambientali e il danno da connettore. Testando e calibrando regolarmente i cavi, è possibile identificare eventuali problemi con i cavi e intraprendere azioni correttive prima di influenzare l'accuratezza delle misurazioni.
Esistono diversi tipi di test che possono essere eseguiti su cavi di test VNA, tra cui perdite di inserzione, perdita di rendimento e test di stabilità di fase. Questi test possono aiutare a identificare qualsiasi degradazione del segnale o distorsione nei cavi. Oltre a testare i cavi, è anche importante calibrare regolarmente l'apparecchiatura di test VNA per garantire che le misurazioni siano accurate.
Conclusione
Il miglioramento dell'integrità del segnale dei cavi di prova VNA è essenziale per garantire l'accuratezza e l'affidabilità delle misurazioni VNA. Affrontando fattori come la costruzione di cavi, la qualità del connettore, la lunghezza del cavo, le condizioni ambientali e il test e la calibrazione, è possibile ridurre al minimo il degrado del segnale e assicurarsi che i cavi di prova VNA funzionino al meglio.

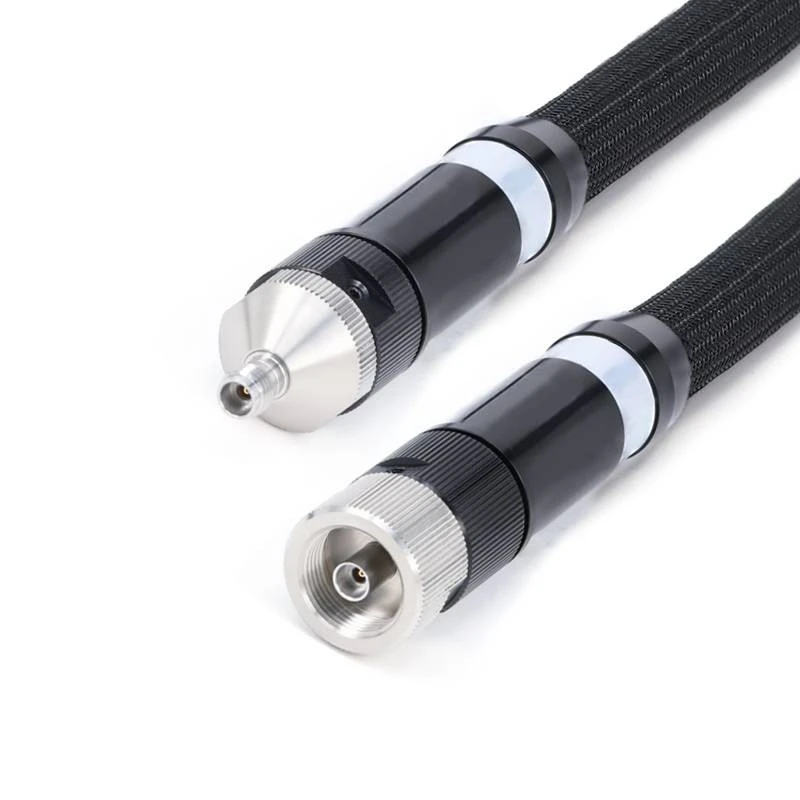

Come fornitore diCavi di prova VNA, Ci impegniamo a fornire cavi di alta qualità progettati per soddisfare le esigenze specifiche dei nostri clienti. I nostri cavi sono costruiti con materiali di alta qualità e sono testati e calibrati per garantire che soddisfino i più alti standard di prestazioni e affidabilità.
Se stai cercando cavi test VNA che offrano eccellenti integrità e prestazioni del segnale, contattaci per discutere le tue esigenze. Saremo lieti di aiutarti a scegliere i cavi giusti per la tua applicazione e fornirti il supporto e la guida necessaria per assicurarti che il test VNA sia accurato e affidabile.
