Le differenze tra l'uso di un diodo PIN per controllare la tensione e l'utilizzo di un'interfaccia PIN D-SUB 9- per controllare un interruttore meccanico RF

Le differenze tra l'uso di un diodo PIN per il controllo della tensione e l'utilizzo di un'interfaccia PIN D-SUB 9- per controllare un interruttore meccanico RF si riflettono in più aspetti, inclusi principi di lavoro, indicatori di prestazione e applicazioni pratiche . qui è un'analisi dettagliata:



1. Principi di lavoro

Controllo del diodo dei pin:
Un diodo PIN è un dispositivo a semiconduttore con una struttura del pin . modula la trasmissione dei segnali RF modificando la conduttività del livello intrinseco (i) attraverso una tensione di polarizzazione DC .

Pregiudizi in avanti: Riduce la resistenza dello strato I, permettendo ai segnali RF di passare con una perdita minima .

Bias inverso: Espande la regione di esaurimento, bloccando i segnali RF .
Questo interruttore elettronico è un dispositivo a stato solido, raggiungendo le velocità di commutazione da nanosecondi a microsecondi a seconda dei livelli di tensione .

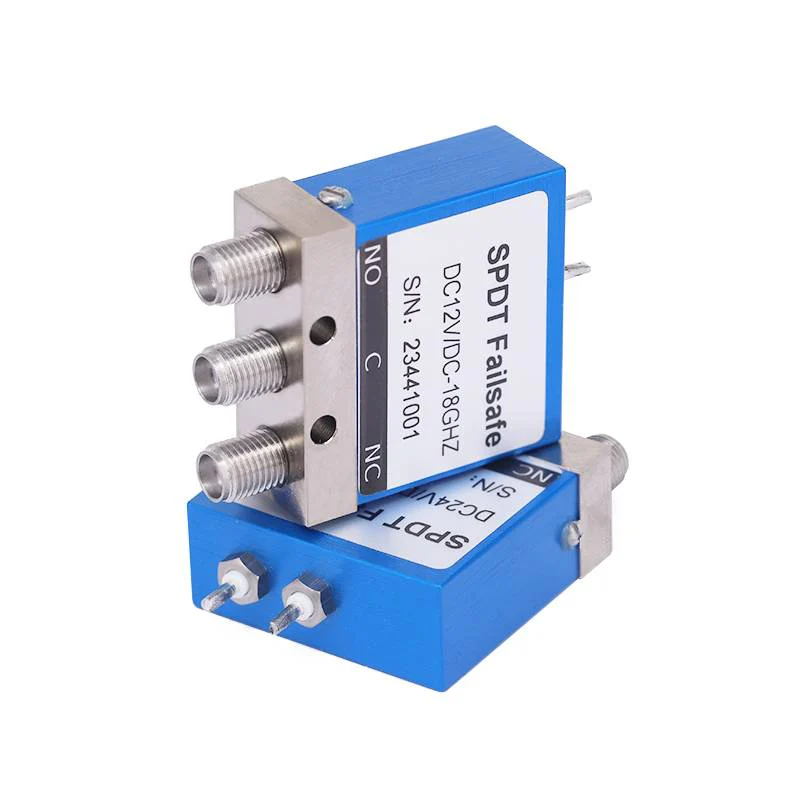

D-sub 9- pin + switch meccanico:
L'interfaccia PIN D-SUB 9- (come il connettore de -9) trasmette in genere i segnali di controllo digitale (e . g ., TTL logic) per guidare l'interruttore meccanico . lo switch switch per percorsi RF mediante fisicamente che si muove {{6} Circuito (come un relè o un transistor) per convertire i segnali logici a bassa potenza in movimento meccanico .



2. indicatori di performance

Velocità di commutazione
I diodi dei pin hanno una velocità di commutazione di nanosecondi a microsecondi, adatta per applicazioni ad alta frequenza come 5G e radar;
A causa del movimento fisico, gli interruttori meccanici funzionano a una velocità di millisecondi e non sono adatti per la commutazione rapida del segnale .

Perdita di inserimento e isolamento

Diodi pin: La perdita di inserzione è di solito 0 . 5–2 dB nello stato sullo stato, a seconda della frequenza e della distorsione . l'isolamento è 20–60 dB in distorsione inversa ma diminuisce alle alte frequenze . La non linearità dei diodi PIN può generare armonici, richiedendo una progettazione accurata.

D-sub 9- pin + switch meccanici: La perdita di inserzione è estremamente bassa (0 . 1–1 . 5 dB) su una banda di frequenza ampia . L'isolamento è eccellente (60–100 dB), che è cruciale per i ricevitori ad alta potenza o sensibili. Non vi è alcuna distorsione armonica dovuta a un funzionamento puramente meccanico.



3. Capacità di gestione della potenza

I diodi pin possono gestire fino a chilowatt di potenza in applicazioni pulsate (come il radar) con una corretta gestione termica, ma la loro potenza di onda continua (CW) è limitata dall'auto-riscaldamento .
Gli interruttori meccanici si comportano bene in scenari ad onda continua ad alta potenza (come trasmettitori di trasmissione) con una potenza nominale fino a decine di chilowatt .



4. affidabilità e durata della vita

Diodi pin:
Non hanno parti in movimento, possono ottenere più di 10^9 operazioni e hanno una forte resistenza alle vibrazioni .
Sono suscettibili allo stress termico e la loro durata dipende dal ciclo di lavoro e dalle condizioni di raffreddamento .

Interruttori meccanici:
La loro durata è limitata (10^5–10^6 operazioni) a causa dell'abbigliamento da contatto .
Sono sensibili agli shock fisici e alle vibrazioni, il che riduce la loro affidabilità in ambienti difficili .
