Corrispondenza di fase o ritardo del cavo RF di prova per test singola differenziale

Nel test del segnale differenziale, il requisito per la corrispondenza di fase o di ritardo dei cavi RF di prova è determinato principalmente dalle caratteristiche di trasmissione dei segnali differenziali e dai requisiti di accuratezza dello scenario di test. Questo può essere compreso dalle seguenti prospettive chiave:

1. Salvaguardia della caratteristica essenziale dei segnali differenziali - La base per la cancellazione delle interferenze

Il vantaggio fondamentale dei segnali differenziali risiede nella loro capacità di annullare l'interferenza in modalità comune (come l'interferenza elettromagnetica e il rumore) attraverso il "calcolo della differenza" sul ricevitore, basandosi sul fatto che "i segnali sulle due linee hanno uguale ampiezza e polarità opposta". Se c'è una mancata corrispondenza in fase o ritardo tra i due cavi, causerà aDifferenza di tempo o differenza di fasetra i due segnali che arrivano al ricevitore, interrompendo la relazione sincrona di "uguale ampiezza e polarità opposta". In tali casi, l'interferenza non può essere efficacemente cancellata e può anche essere amplificata, minando direttamente la capacità anti-interferenza dei segnali differenziali.

2. Evitare la distorsione del segnale per garantire l'accuratezza del test

La trasmissione di segnali differenziali dipende dalla "simmetria" delle due righe:

Una mancata corrispondenza di ritardo farà arrivare in modo asincrono i due segnali al ricevitore, portando alla sovrapposizione della forma d'onda disordinata (ad esempio, disallineamento tra i bordi in aumento e in calo) e risultandodistorsione della forma d'onda;

Una mancata corrispondenza di fase (specialmente in scenari RF ad alta frequenza) causerà la deviazione della relazione di fase dei segnali dalle aspettative progettate, interrompendo la logica di temporizzazione dei segnali.
Queste distorsioni influenzeranno direttamente l'autenticità dei risultati dei test, portando a errati giudici sulla qualità del segnale e sulle prestazioni della trasmissione.

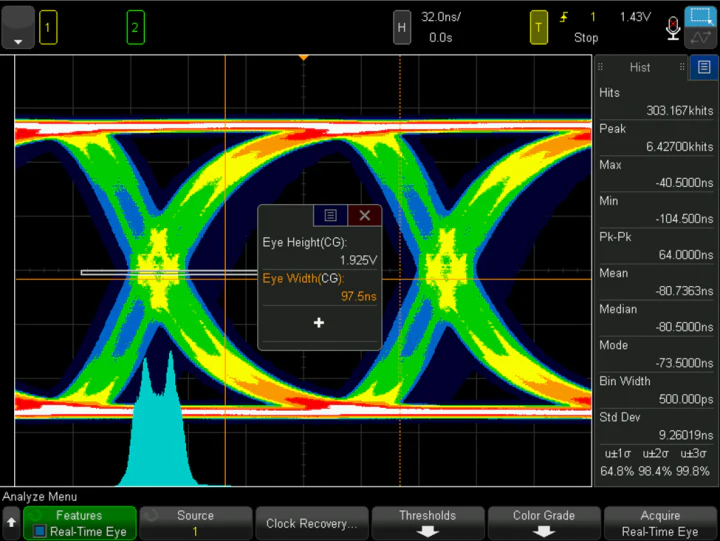

3. prevenire errori di temporizzazione da adattarsi agli scenari di segnale ad alta velocità

Nella trasmissione del segnale differenziale ad alta velocità (come USB, PCIe, HDMI, ecc.), Il periodo del segnale è estremamente corto (livello nanosecondo o persino picosecondo). Anche un piccolo ritardo o una deviazione di fase (ad esempio, una differenza di ritardo di pochi picosecondi) può superare il "tempo di configurazione" o il "tempo di mantenimento" del segnale, causandoerrori di temporizzazione. Ciò comporterà un giudizio errata della logica dei dati (confusione tra 0 e 1) al ricevitore, aumenterà il tasso di errore del bit o addirittura causano guasti alla comunicazione del sistema. Come "collegamento intermedio" nella trasmissione del segnale, le prestazioni di corrispondenza dei cavi di prova determina direttamente se verranno introdotte ulteriori deviazioni di temporizzazione, influenzando la valutazione accurata delle prestazioni del sistema ad alta velocità.

4. Mantenimento dell'integrità del segnale e riduzione dell'interferenza secondaria

I cavi con fase non corrispondente o ritardo interrompono la continuità dell'impedenza della linea di trasmissione, causandoRiflessione del segnaleEcrosstalk:

La riflessione porterà alla sovrapposizione e all'oscillazione del segnale, con conseguenti distorsioni della forma d'onda come il superamento e la parte inferiore;

Il crosstalk causerà un accoppiamento elettromagnetico inutile tra le due linee di segnale, interferendo ulteriormente con i segnali.
I cavi corrispondenti, d'altra parte, possono ridurre al minimo questi problemi, garantendo l '"integrità" del segnale dal trasmettitore al ricevitore e rendendo i risultati dei test più coerenti con lo stato effettivo del sistema.

In sintesi, la corrispondenza di fase o ritardo è un prerequisito fondamentale per garantire l'accuratezza e l'affidabilità dei test del segnale differenziale. Soprattutto negli scenari ad alta frequenza e ad alta velocità, il suo impatto si riferisce direttamente alla validità delle conclusioni dei test e all'accuratezza della valutazione delle prestazioni del sistema.
