Differenze e connessioni tra circolatori RF e isolatori RF

Principio di funzionamento:

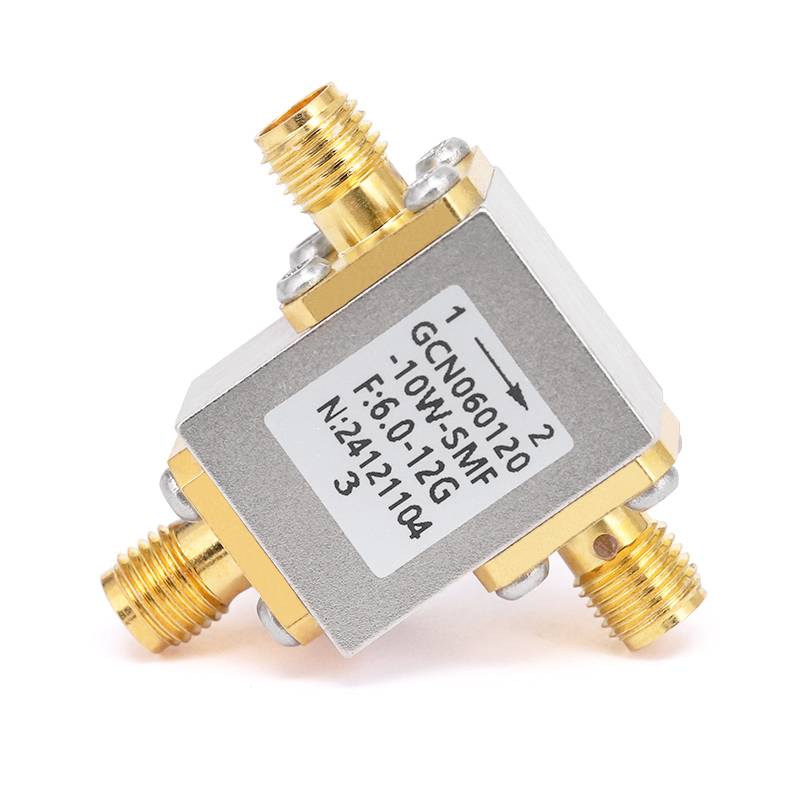

Circulatore RF:

Un circolatore è un dispositivo a tre porte (o più) che dirige i segnali RF in una direzione specifica tra le porte . garantisce che i segnali fluiscano da una porta alla successiva in una direzione definita .

Il circolatore funziona basato sugli effetti non lineari dei materiali magnetici . in genere è costituito da un materiale non lineare rotante accoppiato a un campo magnetico . in un circolatore a tre porte, il segnale dalla porta 1 va alla porta 2, il segnale della porta 2 va alla porta 3 e il segnale della porta 3 è routing alla porta {9}

Isolatore RF:

Un isolatore è in genere un dispositivo a due porte che consente al segnale di fluire da una porta all'altra mentre blocca qualsiasi segnale di ritorno alla sorgente originale .

Simile al circolatore, un isolatore utilizza materiali magnetici per il suo funzionamento, ma ha solo due porte . L'isolatore impedisce il flusso del segnale inverso, isolando la sorgente da eventuali segnali riflessi che potrebbero causare danni o interferenze .



Principio operativo chiave: materiali magnetici

Entrambi i dispositivi sfruttanoMateriali ferromagnetici(e . g ., ferrite) sotto un campo magnetico statico . Il campo magnetico inducePropagazione non reciprocaledi segnali RF, il comportamento del segnale che significa differisce quando si viaggia in avanti vs . all'indietro . questa non-reciprocità abilita:

Circolatori per instradare segnali in sequenza tra le porte .

Isolatori per sopprimere i segnali inversi (alta attenuazione nella direzione inversa, bassa perdita nella direzione in avanti) .



Applicazioni pratiche: casi d'uso nel mondo reale

Circolatori:

Nei sistemi radar, separano i segnali trasmessi e ricevuti (trasmettitore → antenna → ricevitore senza interferenza) .

Nelle reti di comunicazione, abilitano il flusso del segnale bidirezionale su un singolo canale (e . g ., dividendo segnali uplink/downlink) .

Isolatori:

Proteggi gli amplificatori RF bloccando il potere riflesso da carichi non corrispondenti (e . g ., antenne con impedenza variabile) .

Stabilizzare gli oscillatori prevenendo il tiro di frequenza causato dai riflessi del carico .



.
