Kit di calibrazione della sonda: una guida dettagliata dalla preparazione alla manutenzione

I kit di calibrazione della sonda sono strumenti critici nei test elettronici ad alta frequenza (come RF, Microonde, Milimeter-Wave e Terahertz Applications) . eliminano errori sistematici introdotti dalle sonde di prova, cavi di test, inclusi i cavi di prova, antidolorifici, compresi i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi, i cavi di test). S-Parameters e perdita di inserzione . Di seguito è riportata una guida completa che copre tutto, dalla preparazione alla manutenzione .

1. Comprensione del ruolo dei kit di calibrazione della sonda

I kit di calibrazione della sonda sono costituiti da standard ingegnerizzati di precisione (E . G ., STRADO, OPEN, CARICA, THRU, riflettere e standard di linea di trasmissione) progettati per caratterizzare e correggere errori nei sistemi di test basati sulla sonda . questi errori includono:



Errori di riflessione: Causato da disallineamenti di impedenza in sonde, cavi o connettori .

Errori di trasmissione: Attenuazione o cambiamenti di fase nel percorso del segnale .

Errori relativi al contatto: Scarso contatto elettrico tra sonde e DUT o standard di calibrazione .



Misurando questi standard noti, i sistemi di test (e . g ., analizzatori di rete vettoriali, VNAS) calcolano un modello di errore, che viene quindi utilizzato per correggere le successive misurazioni DUT .}

2. gettando le basi per una calibrazione accurata

2.1 Controllo dell'ambiente di prova

Temperatura e umidità: Eseguire la calibrazione in un ambiente stabile (in genere 23 gradi ± 2 gradi con umidità relativa del 45–55%) . Le fluttuazioni di temperatura causano espansione o contrazione del materiale, alterando le proprietà elettriche delle sonde e degli standard .

Pulizia: Lavorare in un'area priva di polvere . contaminanti (polvere, oli, residui di flusso) su punte della sonda o standard di calibrazione degrada la qualità del contatto elettrico e introduce rumore di misurazione .

2.2 Attrezzatura di ispezione

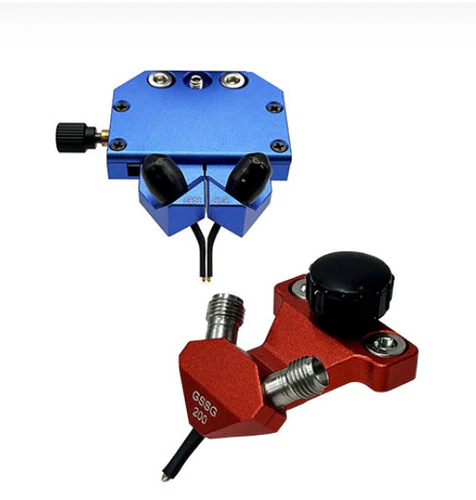

Sonde: Check for physical damage (e.g., bent tips, worn contacts) or contamination. Clean tips gently using compressed air or lint-free wipes moistened with isopropyl alcohol.

Cavi e connettori: Ispezionare cavi coassiali per nodi o danni; Assicurarsi che i connettori siano puliti e correttamente accoppiati per prevenire la perdita del segnale .

Kit di calibrazione: Verificare che gli standard non siano danneggiati (e . g ., nessun graffio sulle superfici di carico, nessun pin piegato tramite standard) {{2}

2.3 Impostazione del sistema

Potenza sul sistema VNA e test almeno 30 minuti prima della calibrazione per consentire ai componenti di raggiungere la stabilità termica .

Collegare le sonde al VNA tramite cavi, garantendo connessioni strette (ma non troppo strette) per evitare la perdita di segnale .

3. Selezione del metodo di calibrazione appropriato

I kit di calibrazione della sonda supportano più metodi, scelti in base all'intervallo di frequenza, al tipo di sonda (E . G ., GSG, SG) e geometria DUT:



Metodo	Standard chiave	Gamma di frequenza	Applicazioni ideali
Solt	Corto, aperto, carico, attraverso	DC - 18 GHz	Sonde coassiali, strutture planari (PCB)
Trl	Attraverso, riflettere, linea	10 GHz - 110 GHz	Strutture ad alta frequenza, non coassiale (e . g ., guide d'onda, microstrips)
LRM	Linea, riflettere, abbinare	1 GHz - 40 GHz	Sonde bilanciate, strutture asimmetriche

4. passaggi di calibrazione dettagliati

4.1 Standard di calibrazione di montaggio

Proteggere il substrato del kit di calibrazione (e . g ., allumina, quarzo) a un banco di lavoro stabile e allinearlo con il posizionatore della sonda . assicurati che il substrato sia piatto per evitare la disallineamento della punta della sonda .}

4.2 Sonde di posizionamento correttamente

Usa un microscopio per allineare i punte della sonda con i cuscinetti degli standard di calibrazione (e . g ., cuscinetti corti, pad aperti) .

Applicare una pressione leggera e uniforme per garantire un buon contatto elettrico senza danneggiare gli standard o le sonde . Eccessiva pressione deforma i pad, mentre la pressione insufficiente causa connessioni intermittenti .

4.3 Esecuzione della calibrazione tramite VNA

Avvia il software di calibrazione di VNA e seleziona il metodo scelto (e . g ., solt) .

Segui i suggerimenti per misurare ogni standard in sequenza:

Corto: A corto teoricamente perfetto (0 ω) per caratterizzare la riflessione sulla punta della sonda .

Aprire: Una struttura con infinite impedenza (e . g ., un gap d'aria) per misurare i campi fringing .

Carico: Un carico da 50 Ω per calibrare per la perdita del segnale .

Attraverso: Una connessione diretta tra le coppie di sonda per calibrare i percorsi di trasmissione .

Il vna calcola i termini di errore (e . g ., monitoraggio di riflessione, monitoraggio della trasmissione, isolamento) e li memorizza per la correzione in tempo reale .

5. errori comuni da evitare

Trascurare i fattori ambientali: Calibrazione in ambienti scarsamente ventilati o ad alta temperatura provoca una deriva termica .

Standard sporchi o sonde: I contaminanti fungono da resistori/condensatori parassiti, distorcendo i risultati .

Eccessiva pressione della sonda: Danni suggerimenti sulla sonda e pad standard, che portano a errori permanenti .

Conclusione

L'uso adeguato dei kit di calibrazione della sonda è fondamentale per i test elettronici affidabili . seguendo rigorosi protocolli di preparazione, selezionando metodi appropriati, eseguendo fasi di calibrazione precise e mantenendo gli standard, gli ingegneri assicurano le misurazioni con accurate caratteristiche doghe-critiche per la progettazione di RF ad alte prestazioni, microfono e millimetri di ondati di milimetro.
