Qual è la differenza tra antenne Yagi e antenne log-periodiche?

Le antenne Yagi (antenne Yagi-uda) e le antenne log-periodiche sono entrambe antenne direzionali, a fuoco finale, ma differiscono significativamente in design, prestazioni e applicazioni a causa dei loro distinti principi operativi. Di seguito è riportato un confronto dettagliato tra le dimensioni chiave:



1. Design strutturale

Antenne Yagi

Consiste inElemento guidato(il radiatore attivo collegato alla linea di alimentazione), unoriflettore(più lungo dell'elemento guidato) e multipliregisti(più corto dell'elemento guidato).

Gli elementi sono disposti in linea retta, con il riflettore dietro l'elemento guidato e i registi di fronte.

In genere hanno un numero piccolo di elementi (ad es. 1 Riflettore + 1 Elemento guidato + 3 - 10 direttori), rendendo compatto la struttura.

Antenne log-periodiche

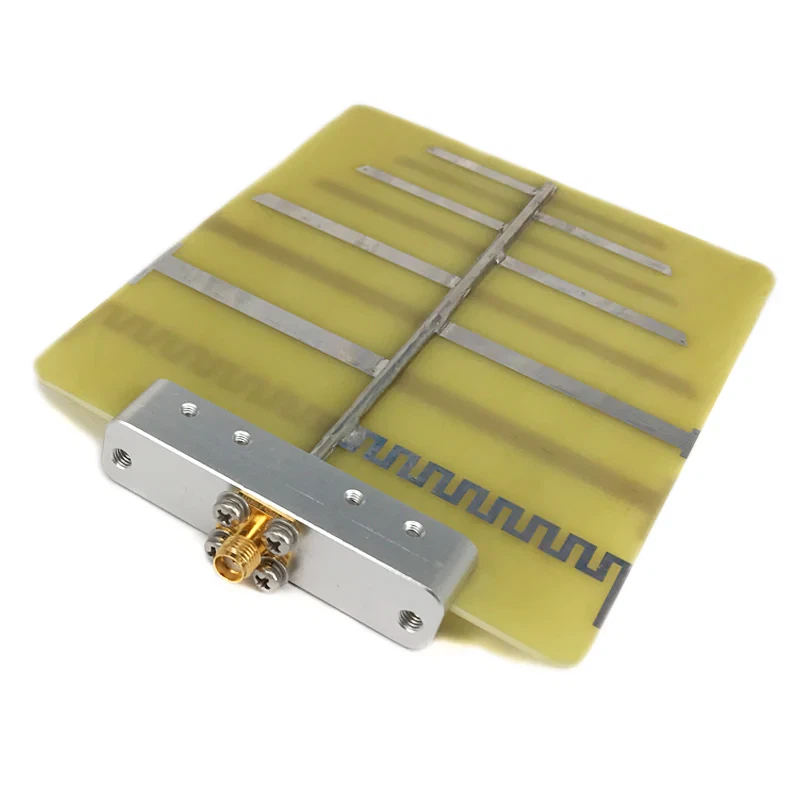

Composto da una serie dielementi simili a dipolo(振子) con lunghezze gradualmente crescenti, disposte lungo un boom centrale o una linea di alimentazione.

Lunghezze elementi e spaziatura Segui aRelazione log-periodica: Il rapporto tra lunghezze e distanze degli elementi consecutivi è costante (eg, τ=ln ln +1=dn dn +1, dove τ<1).

Richiede più elementi (spesso 10 - 30+) per ottenere un'ampia larghezza di banda, risultando in una struttura più lunga e complessa.



2. Principio operativo

Antenne Yagi

Design risonante: Ogni elemento (riflettore, elemento guidato, registi) è sintonizzato su una frequenza specifica (risonante alla lunghezza d'onda target). Il riflettore e i registi interagiscono con l'elemento guidato per focalizzare le radiazioni in una direzione (verso i direttori).

Le radiazioni sono migliorate dall'interferenza costruttiva nella direzione in avanti (verso i direttori) e dall'interferenza distruttiva nella direzione inversa (bloccata dal riflettore).

Antenne log-periodiche

Design non risonante: Nessun singolo elemento è sintonizzato su una frequenza specifica. Invece, a qualsiasi data frequenza, solo un sottoinsieme di elementi (quelli la cui lunghezza è ~ λ/2 per quella frequenza) contribuiscono attivamente alle radiazioni.

Il rapporto log-periodico τ garantisce che la prestazione dell'antenna si ripeta periodicamente su una scala di frequenza logaritmica, consentendo un funzionamento coerente attraverso un'ampia banda.



3. Larghezza di banda

Questo è ilDifferenza più critica:

Antenne Yagi: Larghezza di banda stretta (in genere il 10-20% della frequenza centrale). Le prestazioni si degradano rapidamente al di fuori di questo intervallo perché gli elementi risonanti sono ottimizzati solo per una specifica lunghezza d'onda.

Antenne log-periodiche: Larghezza di banda ultra larghe (spesso copre più ottave, ad es. 1:10 o rapporti di frequenza più ampi). Mantengono prestazioni stabili su tutta la loro banda a causa della disposizione degli elementi log-periodici, che si adatta a diverse lunghezze d'onda.



4. Guadagno

Antenne Yagi: Elevato guadagno all'interno della loro stretta larghezza di banda (in genere 5-15 DBI). Guadagno aumenta con il numero di registi (più registi=guadagno più elevato, ma larghezza di banda più stretta).

Antenne log-periodiche: Guadagno moderato ma stabile attraverso la loro ampia banda (in genere 3-10 DBI). Il guadagno varia poco con la frequenza, rendendoli affidabili per applicazioni multi-banda.



5. Direzionalità

Entrambi sonoAntenne direzionali (end-fire), irradiando la maggior parte dell'energia in una direzione primaria:

Antenne Yagi: Direttività molto acuta con un lobo principale stretto (bassa larghezza del fascio) e lobi laterali bassi, rendendoli altamente concentrati.

Antenne log-periodiche: Direttività moderata con un lobo principale leggermente più ampio di Yagis, ma questa larghezza del raggio rimane stabile attraverso la loro ampia gamma di frequenza.



6. Applicazioni

La distinzione chiave nella larghezza di banda guida i loro casi d'uso:

Antenne Yagi: Ideale perApplicazioni a fascia stretta e frequenza fissadove sono priorita la priorità ad alto guadagno e acuto, come: ad esempio:

Ricezione di trasmissione TV/radio (EG, antenne TV UHF/VHF).

Comunicazione punto-punto (ad es. Collegamenti a microonde per Internet rurale).

Radio amatoriale (bande HF/VHF) e sistemi radar.

Antenne log-periodiche: Preferito perapplicazioni a banda largarichiedere la copertura su più frequenze, come ad esempio:

Sistemi di comunicazione (militari, servizi di emergenza) che hanno bisogno di operare con frequenze variabili.

Test EMC (compatibilità elettromagnetica) (per rilevare interferenze attraverso bande larghe).

Ricevitori/trasmettitori a microonde a microonde (ad es. Analizzatori di spettro, radio astronomia).



Tabella di riepilogo

Caratteristica	Antenna Yagi	Antenna log-periodica
Struttura	Element Driven + 1 Riflettore + pochi registi	Serie di dipoli in scala (rapporto log-periodico)
Larghezza di banda	Stretto (10-20% della frequenza centrale)	Largo (ottave multiple, ad es. 1:10)
Guadagno	Alto (5-15 dBI) ma dipendente dalla frequenza	Moderato (3-10 DBI) e stabile attraverso la banda
Direttività	Acuto (lobo principale stretto, lobi laterali bassi)	Moderato (lobo principale più ampio, stabile sulla banda)
Principio operativo	Risonante (sintonizzato su una lunghezza d'onda specifica)	Non-Risonante (si adatta a lunghezze d'onda variabili)
Applicazioni tipiche	TV a frequenza fissa, link da punto a punto	Comunicazione a banda larga, test EMC



In breve, Yagis eccelle in scenari a banda stretta e ad alto guadagno, mentre le antenne log-periodiche sono indispensabili per la flessibilità della banda larga.
