Quali sono le differenze tra cavi semi-rigidi e semi-flessibili?



Confronto tra cavi semi-rigidi e semi-flessibili

Sia i cavi semi-rigidi che semi-flessibili sono ampiamente utilizzati in scenari di comunicazione ad alta e bassa frequenza, ma differiscono significativamente in scenari di struttura, flessibilità, prestazioni e applicazioni. Di seguito è riportato un confronto dettagliato:



1. Design strutturale

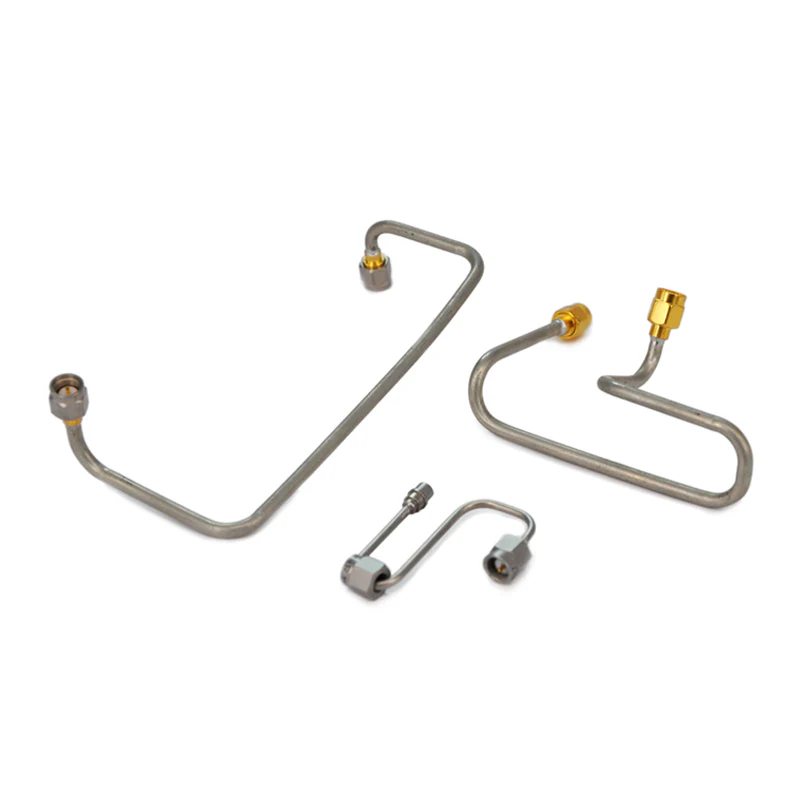

Cavi semi-rigidi
Il conduttore esterno è realizzato in un materiale solido e non confuso (di solito rame) con un diametro fisso; Il conduttore interno è supportato centralmente da un materiale dielettrico (ad es. PTFE).
Una volta formata, mantiene una forma fissa e non può essere facilmente piegata o rimodellata senza strumenti specializzati.

Cavi semi-flessibili
Il conduttore esterno presenta una struttura intrecciata, con l'intero strato intrecciato staccato, che lo rende più deformabile del solido conduttore esterno dei cavi semi-rigidi. Il conduttore interno è anche supportato da un materiale dielettrico, ma la struttura intrecciata consente la flessione e la modellatura ripetute a mano o strumenti semplici.



2. Confronto di flessibilità

Cavi semi-rigidi
Hanno un'elevata rigidità, mantenendo la loro forma dopo la formazione e mostrando una forte resistenza alla flessione. La forzatura della flessione senza strumenti professionali può danneggiare il conduttore esterno, portando al degrado delle prestazioni.

Cavi semi-flessibili
Offrono una moderata flessibilità, consentendo piegatura ripetuta, avvolgimento o routing attorno a ostacoli senza danni permanenti. La loro flessibilità si trova tra cavi rigidi e completamente flessibili.



3. Parametri delle prestazioni elettriche

Parametro	Cavi semi-rigidi	Cavi semi-flessibili
Stabilità dell'impedenza	Eccellente - La geometria fissa garantisce un'impedenza costante in tutte le frequenze.	Buono ma inferiori a conduttori esterni intrecciati semi -rigidi possono causare lievi fluttuazioni di impedenza a frequenze estremamente alte.
Perdita	Bassa perdita di inserzione, specialmente nelle bande a microonde (fino a 100+ GHz), a causa della superficie liscia del conduttore esterno solido.	Una maggiore perdita di inserimento rispetto a semi-rigide, in particolare alle alte frequenze, a causa di piccole lacune e irregolarità superficiali nel conduttore esterno intrecciato.
Protezione dell'efficacia	Eccellente (in genere> 100 dB). Il conduttore esterno solido blocca efficacemente EMI e RFI.	Buono (in genere 80 dB) ma inferiore a semi-rigido. Le lacune nel conduttore intrecciato possono causare lievi perdite EMI.
Capacità di gestione della potenza	Conduttori solidi più elevati hanno un'efficace dissipazione del calore, adatto a scenari ad alta potenza.	Inferiore - La scarsa conduttività termica dei conduttori intrecciati limita la capacità di potenza.



4. Scenari di applicazione

Cavi semi-rigidi
Adatto per scenari ad alta frequenza e ad alta precisione che richiedono una rigorosa stabilità e bassa perdita, come ad esempio:

Sistemi aerospaziali e di difesa (radar, comunicazione satellitare);

Equipaggiamento di test a microonde (analizzatori di rete vettoriali, generatori di segnale);

Dispositivi medici (macchine per risonanza magnetica, sistemi di terapia a microonde);

Installazioni permanenti a lunghezze fisse (ad es. Alimentatori di antenna della stazione base).

Cavi semi-flessibili
Adatto per scenari che necessitano di una moderata flessibilità con buone prestazioni, come ad esempio:

Configurazioni di test portatili (ad es. Connessioni tra strumenti e DUT);

Sistemi RF indoor (router WiFi, booster di segnale cellulare);

Scenari che richiedono una riconfigurazione occasionale (ad es. Sviluppo di prototipi di laboratorio);

Collegamenti interni nelle matrici dell'interruttore RF.

Riepilogo

I cavi semi-rigidi eccellono in scenari ad alte prestazioni e di installazione fissa, che offrono una stabilità superiore e una bassa perdita. I cavi semi-flessibili, d'altra parte, sono più vantaggiosi negli scenari che richiedono una moderata flessibilità con buone prestazioni, bilanciamento della funzionalità e usabilità.



Note supplementari: differenze di costo e manutenzione

Cavi semi-rigidi:
Costi di produzione più elevati dovuti al solido conduttore esterno in rame e alla necessità di strumenti specializzati per la formazione. L'installazione e la manutenzione sono più complesse (che richiedono operatori professionisti). Tuttavia, le loro prestazioni stabili, la resistenza all'invecchiamento e l'usura comportano costi a lungo termine più bassi, rendendoli adatti agli scenari con requisiti di affidabilità rigorosi.

Cavi semi-flessibili:
Costi inferiori a causa dei processi di produzione più semplici per i conduttori esterni intrecciati e non è necessario strumenti di formazione specializzati. Inoltre, la loro piegabilità manuale riduce i costi di manutenzione e riconfigurazione, rendendoli ideali per scenari che richiedono frequenti aggiustamenti o con vincoli di bilancio.



Estensione: breve confronto con cavi completamente flessibili

Per comprendere meglio il posizionamento "semi-flessibile", è utile un breve confronto con cavi completamente flessibili:
I cavi completamente flessibili hanno conduttori esterni in genere intrecciati da fili di rame fini (con poca o nessuna scatola), offrendo un'estrema flessibilità per la flessione o persino la nodicazione. Tuttavia, le loro prestazioni elettriche (ad esempio, stabilità di impedenza, efficacia di protezione) sono inferiori ai cavi semi-flessibili, adatte a applicazioni a bassa frequenza a breve distanza con elevata flessibilità (ad es. Fili per cuffie, connessioni interne in piccoli dispositivi).
I cavi semi-flessibili colpiscono un equilibrio tra flessibilità e prestazioni, riempiendo il divario tra cavi semi-rigidi (alte prestazioni ma non regolabili) e completamente flessibili (ad alta flessibilità ma prestazioni più deboli).
