Divisori di potenza e splitter
Lasciate un messaggio
I divisori di potenza e gli splitter di potenza sono correlati in funzione e applicazione e sono spesso usati in modo intercambiabile . rigorosamente, tuttavia ci sono sottili differenze, principalmente in termini diObiettivi di progettazione, focus funzionale e scenari di applicazione. le differenze specifiche sono le seguenti:
1. funzioni principali e obiettivi di progettazione
Divisore di potere
Il suo nucleo si trova"bidirezionalità". non può solo dividere una potenza di input in più output (modalità di distribuzione), ma combinare anche più poteri di input in un output (modalità di combinazione), quindi è anche chiamato "comodo divisore di potenza" .
Il design sottolineaMatching della porta, bassa perdita e alto isolamentoPer garantire un funzionamento efficiente durante la distribuzione in avanti e la combinazione inversa, riducendo la riflessione del segnale e l'interferenza tra le porte .

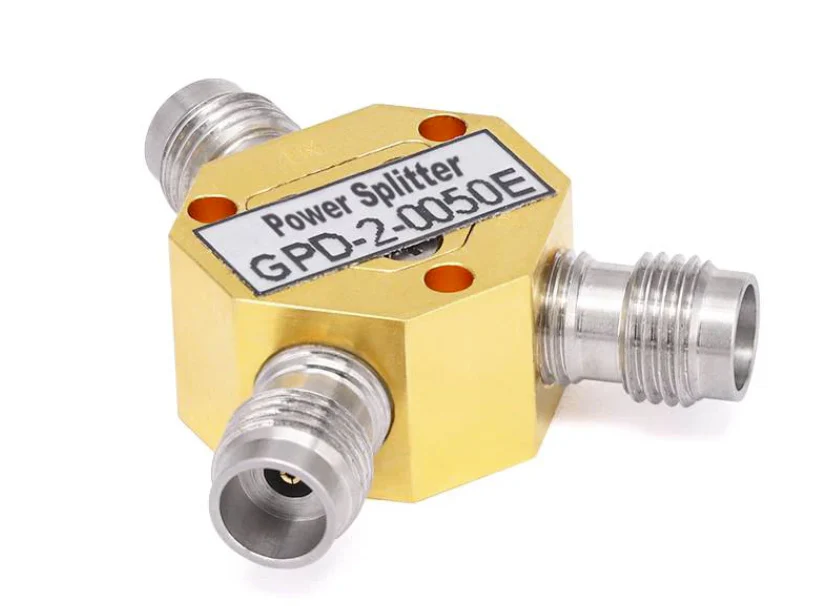

Splitter di potenza
Il suo nucleo è"Unidirezionalità", concentrandosi solo sulla divisione di una potenza di input in più output senza considerare la funzione di combinazione inversa .
Il design pone più enfasi susemplici rapporti di distribuzione dell'alimentazione, con requisiti più bassi per l'isolamento inverso e la corrispondenza, e la struttura può essere più semplice (come utilizzare solo una rete di resistenza o una semplice linea di trasmissione) .
2. Differenze negli indicatori tecnici
| Indicatore | Divisore di potere | Splitter di potenza |
|---|---|---|
| Isolamento | Alto (di solito ＞ 20db) per evitare interferenze tra le porte | Basso (potrebbe non essere rigorosamente richiesto) |
| Bidirezionalità | Supporta il funzionamento bidirezionale (distribuzione/combinazione) | Supporta solo la distribuzione unidirezionale |
| Rapporto d'onda stazionaria di tensione (VSWR) | Basso (di solito ＜ 1.2) per garantire una buona corrispondenza bidirezionale | Più alto (è richiesta solo la corrispondenza di base della porta di input) |
| Perdita di inserzione | Basso (perdita principalmente di distribuzione, come 3DB per scissione a due vie) | Può essere più elevato (comprese perdite aggiuntive come la perdita di divisione di tensione di resistenza) |
3. strutture tipiche e scenari di applicazione
Divisore di potere
Strutture tipiche: wilkinson Power Divider, Branchline Bridges, ecc. ., che si basano su linee di trasmissione o strutture di accoppiamento per ottenere una distribuzione ad alta precisione .
Scenari di applicazione: sistemi che richiedono un funzionamento bidirezionale, come moduli di trasmissione/ricezione di radar (che necessitano di distribuire segnali di trasmissione e combinare segnali di ricezione), array di antenne (distribuzione del segnale e combinazione)
Splitter di potenza
Strutture tipiche: reti di resistenza, linee di trasmissione di tipo T semplici, ecc. ., con una struttura più semplice .
Scenari di applicazione: scenari che richiedono solo una distribuzione unidirezionale, come la distribuzione di segnali TV via cavo a più terminali utente, output parallelo multicanale di sorgenti di segnale nei test a radiofrequenza, shunt del segnale di dispositivi a bassa potenza, ecc. .
