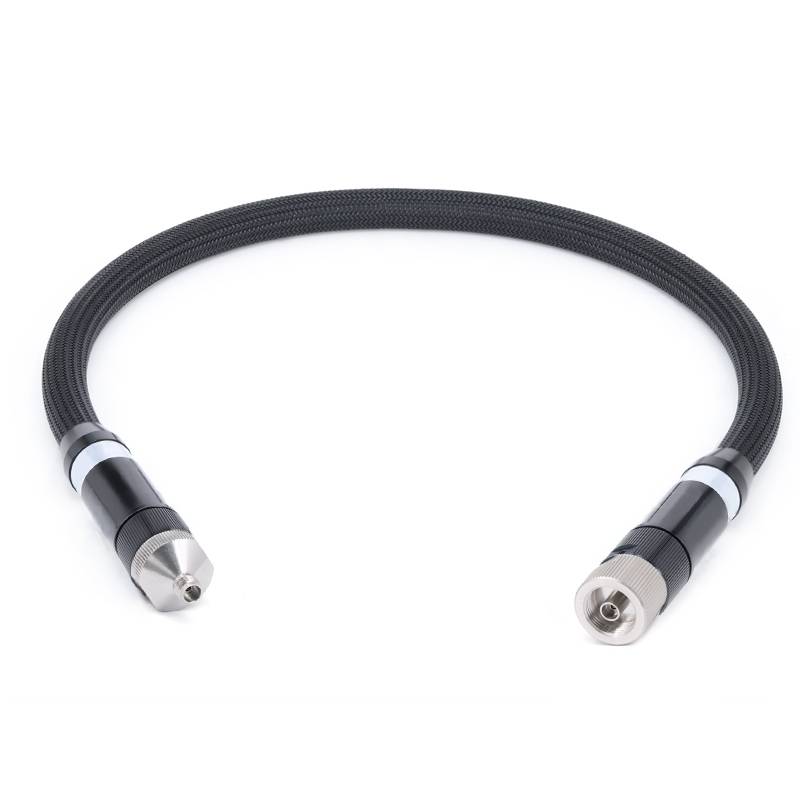

Perché i cavi di prova di Vector Network Analyzer (VNA) sono spesso costosi



Gli elevati cavi di test di Analyzer di rete vettoriale (VNA) derivano dai loro rigorosi requisiti di prestazione, materiali specializzati, processi di produzione di precisione e controllo di qualità rigoroso, tra gli altri fattori . Ecco un'analisi dettagliata dei fattori chiave che guidano i loro costi elevati:

1. Requisiti dell'indice per prestazioni estremamente elevate

I cavi di prova VNA operano in gamme ad alta frequenza (in genere da MHz a centinaia di GHz) e devono mantenere un'integrità del segnale estremamente elevata per garantire una misurazione accurata di parametri come S-parametri, perdita di inserimento, perdita di ritorno e stabilità di fase .}

I requisiti di prestazione chiave includono:

Bassa perdita di inserimento: In bande ad alta frequenza (E . g .,> 18 GHz), anche le perdite resistive o dielettriche minori possono interferire con i risultati di misurazione . devono usare i conduttori a bassa resistenza e i conduttori a bassa resistenza a bassa perdita per ridurre al minimo le perdite .}

Alta perdita di ritorno (corrispondenza dell'impedenza): Le misurazioni VNA sono estremamente sensibili alle riflessioni del segnale . devono mantenere un'impedenza caratteristica precisa (di solito 50Ω) con una variazione minima nell'intera lunghezza e intervallo di frequenza . Qualsiasi mancata corrispondenza dell'impedenza introdurrà errori, quindi le tolleranze dimensionali dei conduttori e dei dielettrici devono raggiungere il livello del micrometro (tipicamente {4} pollici).

Stabilità di fase: I cambi di fase causati dal movimento del cavo (come la flessione) o le variazioni di temperatura devono essere trascurabili . Questo richiede progetti speciali (come i conduttori interni elicoli feriti) per stabilizzare la fase, aumentando così la complessità .

Proiezione di interferenza elettromagnetica (EMI)/interferenza a radiofrequenza (RFI): Per prevenire interferenze esterne e perdite di segnale, i cavi impiegano schermatura a più livelli (come treccia di rame + foglio di alluminio + polimero conduttivo), che aumenta i costi di materiale e manodopera .



2. Materiali specializzati

I materiali utilizzati nei cavi VNA sono attentamente selezionati per soddisfare le prestazioni e i requisiti di stabilità ad alta frequenza:

Conduttori: Rame rame o argento-argento senza ossigeno ad alta purezza viene utilizzato per ridurre le perdite dell'effetto della pelle ad alte frequenze . oro placcatura (costose ma altamente resistenti alla corrosione) viene spesso utilizzata per connettori e conduttori interni .}

Dielettrico: Dielettrici a bassa perdita e altamente stabile come il PTFE espanso sono richiesti . Questi materiali hanno una costante dielettrica bassa e stabile (εr), che può mantenere la stabilità dell'impedenza con cambiamenti di temperatura e frequenza, ma sono costosi e difficili da elaborare .}}}

Guaina: Materiali durevoli ma flessibili (come fluoropolimeri, poliuretano o trecce di nylon) sono usati per resistere allo stress meccanico (flessione, abrasione) e temperature estreme (-55 grado in +150 grado) . questi materiali sono molto più costosi di Ordinary Pvc.}



3. Produzione di precisione e progettazione del processo

La progettazione e la produzione di cavi VNA richiedono precisione a livello micrometro:

Tolleranze dimensionali: Le geometrie di conduttori interni, dielettrici e scudi esterni devono essere uniformi per evitare i cambiamenti di impedenza ., ad esempio, la concentricità dei conduttori interni ed esterni (per prevenire le riflessioni causati dall'eccentricità) deve essere controllata all'interno della gamma di micrometri .}

Strutture complesse: Molti cavi ad alta frequenza adottano progetti avanzati, come 塑形 strutture per la stabilità di fase e PTFE a bassa densità per ridurre il peso e la perdita .

Assemblaggio manuale ad alta precisione: I componenti critici dei cavi ultra-ad alta frequenza (come i connettori) possono richiedere l'assemblaggio manuale e il debug per soddisfare le specifiche, il che aumenta i costi del lavoro .



4. connettori ad alte prestazioni

I connettori sono una parte fondamentale dei cavi VNA e i connettori a scarsa prestazione possono essere una delle principali fonti di errori di misurazione . richiedono:

Lavorazione di precisione: Connettori (come SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) sono lavorati in ottone di alto grado o rame di beryllio (che ha proprietà a molla) con tolleranze controllate entro ± 0,0001 pollici.

Trattamento a placcatura: Placcatura oro o rodio (5–50 microinchi di spessore) garantisce una bassa resistenza di contatto, resistenza alla corrosione e prestazioni di accoppiamento ripetibile (cruciale per la calibrazione) .

Test e verifica: Ogni connettore deve essere testato per il rapporto onda stabile di tensione (VSWR), la perdita di inserimento e la durata meccanica (migliaia di cicli di inserimento/estrazione), che aumenta i tempi di produzione .



5. durata ambientale

I cavi VNA devono resistere a condizioni difficili in laboratorio, in fabbrica o sul campo:

Flessibilità e robustezza: Devono resistere alla flessione, alla torsione e all'abrasione ripetute senza degradazione nelle prestazioni . Questo richiede progetti di supporto interno migliorati e guarnizione durevole .

Resistenza alla temperatura e alle intemperie: I materiali devono rimanere stabili in un ampio intervallo di temperatura, ambienti umidi e esposizione a sostanze chimiche (come oli e solventi) . Pertanto vengono utilizzati materiali di ingegneria costosi ed elastomeri
