2- Way Power Divider
2- Way Power I divisori sono dispositivi radio - frequenza e microonde che possono distribuire uniformemente la potenza di input o allocarla a due porte di output in base a un rapporto specifico . svolgono un ruolo cruciale in numerosi campi come comunicazione, radar e test e misurazione .}
Descrizione
Introduzione del prodotto
2- Way Power I divisori sono dispositivi radio -frequenza e a microonde che possono distribuire uniformemente la potenza di input o allocarla a due porte di output in base a un rapporto specifico . che svolgono un ruolo cruciale da 67ghi con numerosi campi come comunicazione, radar e misurazione e misura Disponibile .
Caratteristiche della struttura del prodotto
I divisori di potenza di modo sono principalmente realizzati in lega di alluminio e alcuni prodotti ad alta frequenza usano l'ottone . attraverso l'elaborazione fine, ha un'eccellente resistenza meccanica e stabilità . può resistere alla vibrazione e all'impatto e ad adattarsi agli ambienti di lavoro duri . I metodi di trattamento superficiale dell'allumulo di shell, compresi il trattamento di nero e ossidazione {{ambienti di lavoro duri . I trattamenti non solo migliorano le prestazioni anti -corrosione, ma migliorano anche la capacità di dissipazione del calore del prodotto, garantendo un'efficace dissipazione del calore durante le operazioni ad alta potenza e mantenendo le prestazioni stabili .
Secondo diverse frequenze e scenari di applicazione, una varietà di tipi di connettore sono equipaggiati, come SMA, N, TNC, 2 . 92mm, 2 . 4mm, 1,85 mm, ecc. Questi connettori hanno le caratteristiche di bassa perdita di inserzione e una perdita di ritorno elevata, che possono ottenere una connessione affidabile con altri dispositivi e garantire il segnale efficiente.
Applicazione del prodotto
È utilizzato per la distribuzione dell'alimentazione nei trasmettitori radar, consentendo a più moduli di trasmissione di lavorare insieme . Questo migliora l'intervallo di rilevamento e l'accuratezza del radar . allo stesso tempo, elabora i segnali ECHO nei ricevitori radar radar
Domande frequenti sull'approvvigionamento
Tipo di prodotto
|
Sma 2- way Power Dividers |
||||
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-5 m 010- e |
Femmina SMA |
5MHz ~ 1GHz |
1.30 |
18 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 3 gradi |
1 |
±0.3 |
Lega di alluminio |
Vernice nera |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-005060- e |
Femmina SMA |
500MHz ~ 6GHz |
1.40 |
18 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 2 gradi |
30 |
±0.2 |
Lega di alluminio |
Ossidazione |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-011017- e |
Femmina SMA |
1,1 GHz ~ 1,7 GHz |
1.20 |
20 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 2 gradi |
30 |
±0.2 |
Lega di alluminio |
Ossidazione |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-005080- e |
Femmina SMA |
0,5 GHz ~ 8GHz |
1.40 |
18 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 3 gradi |
20 |
±0.2 |
Lega di alluminio |
Vernice nera |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-020080- e |
Femmina SMA |
2GHz ~ 8ghz |
1.25 |
20 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 3 gradi |
30 |
±0.2 |
Lega di alluminio |
Vernice nera |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-020080- e |
Femmina SMA |
2GHz ~ 8ghz |
1.25 |
20 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 3 gradi |
30 |
±0.2 |
Lega di alluminio |
Vernice nera |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|

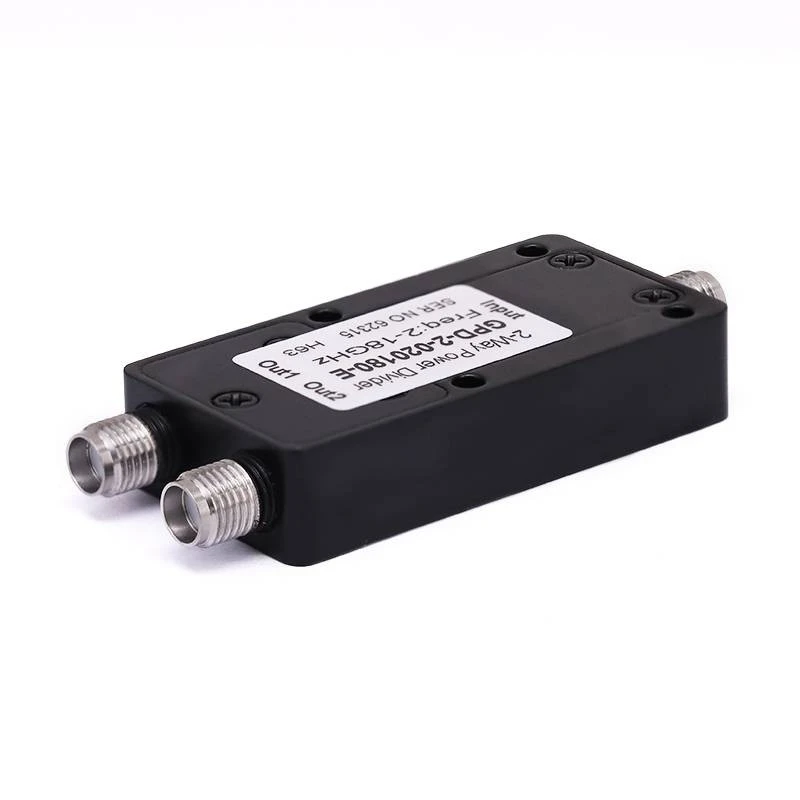

Gpd -2-020180- e |
Femmina SMA |
2GHz ~ 18ghz |
1.35 |
18 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 4 gradi |
20 |
±0.3 |
Lega di alluminio |
Vernice nera |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-0026 e |
Femmina SMA |
DC ~ 26,5 GHz |
1.50 |
10 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 5 gradi |
1 |
±0.5 |
Ottone |
Oro |
|
N 2- way Power Divider |
||||
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2 n -011017- e |
N femmina |
1,1 GHz a 1,7 GHz |
1.20 |
20 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 2 gradi |
30 |
±0.2 |
Lega di alluminio |
Ossidazione |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2 n -005060- e |
N femmina |
5 GHz a 6GHz |
1.20 |
20 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 3 gradi |
30 |
±0.2 |
Lega di alluminio |
Ossidazione |
|
Tnc 2- way Power Divider |
||||
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|

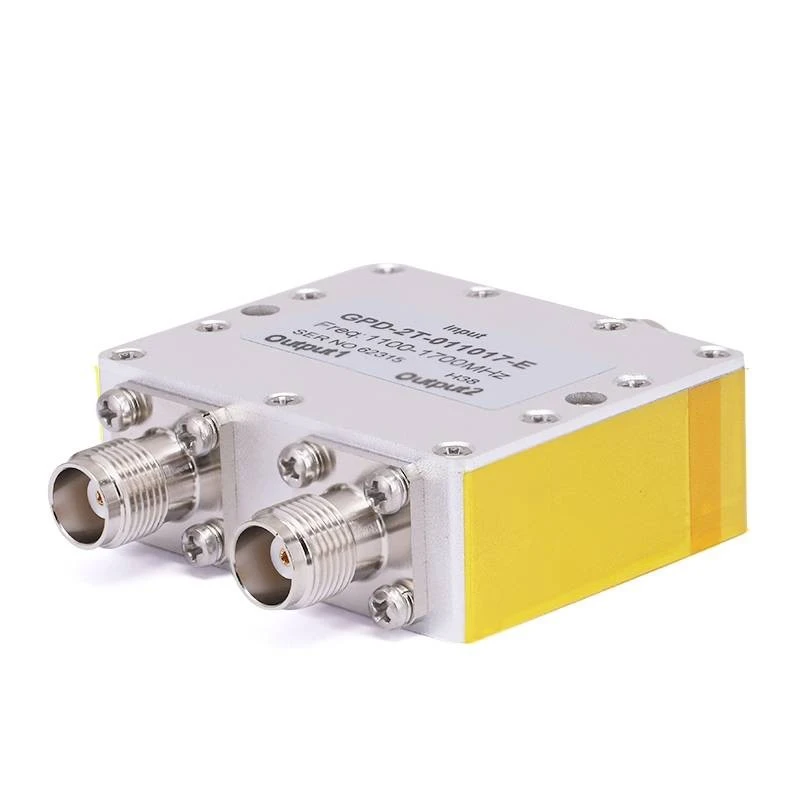

Gpd -2 t -011017- e |
Femmina TNC |
1,1 GHz a 1,7 GHz |
1.20 |
20 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 2 gradi |
30 |
±0.2 |
Lega di alluminio |
Ossidazione |
|
2,92 mm 2- way Power Desider |
||||
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-040400- t |
2,92 mm femmina |
4GHz a 40 GHz |
1.60 |
18 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 4 gradi |
20 |
±0.2 |
Lega di alluminio |
Vernice nera |
|
|
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-180400- e |
2,92 mm femmina |
18Hz a 40 GHz |
1.50 |
16 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 5 gradi |
20 |
±0.4 |
Lega di alluminio |
Vernice nera |
 |
 |
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-0040 e |
2,92 mm femmina |
DC a 40 GHz |
1.50 |
10 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 7 gradi |
1 |
±0.7 |
Ottone |
Oro |
|
2,4 mm 2- way Power Desider |
||||
 |
|
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|
Gpd -2-0050 e |
2,4 mm femmina |
DC a 50 GHz |
1.60 |
10 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 7 gradi |
1 |
±0.7 |
Ottone |
Oro |
|
1.85mm 2- way Power Desider |
||||
 |
 |
|||
|
Sku |
Serie di connettori |
Frequenza |
Input VSWR |
Isolamento min . (db) |
|

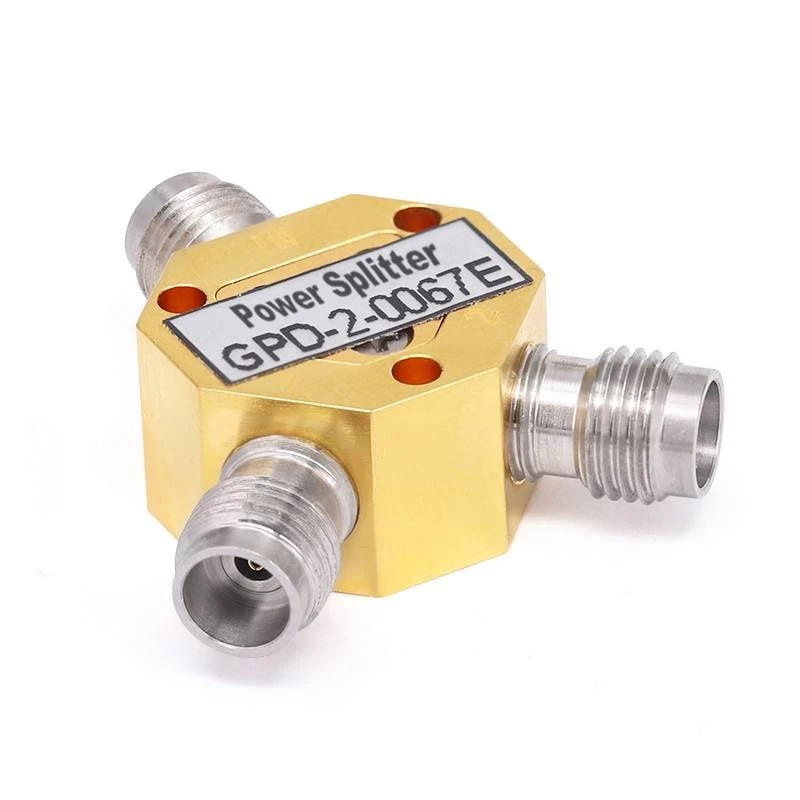

Gpd -2-0067 e |
1,85 mm femmina |
DC a 67GHz |
1.80 |
10 |
|
Equilibrio di fase (laurea) |
Potenza, input massimo (watts) |
Equilibrio di ampiezza (DB) |
Materiale del corpo |
Placcatura del corpo |
|
± 8 gradi |
1 |
±0.8 |
Ottone |
Oro |
