Perché esistono 0 dB attenuatori?
Lasciate un messaggio

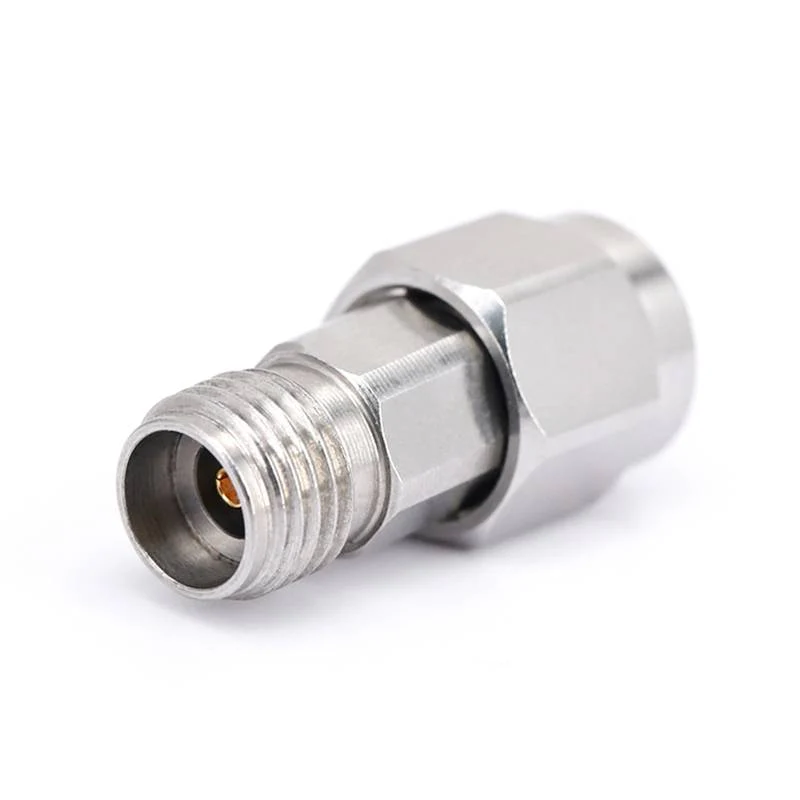

Molti ingegneri RF potrebbero non essere nemmeno a conoscenza dell'esistenza di {0}} attenuatori dB. A prima vista, gli attenuatori di 0DB possono sembrare controintuitivi, dopo tutto, il loro nome suggerisce che la loro funzione principale è quella di ridurre la potenza del segnale, ma in realtà non introducono attenuazione. Tuttavia, la loro esistenza deriva da esigenze pratiche ingegneristiche al di là dell'attenuazione del segnale semplice. Ecco una rottura dettagliata dei loro usi principali:
1. Matching di impedenza
Uno dei ruoli più critici degli attenuatori di 0 dB è garantire la coerenza dell'impedenza nei sistemi elettronici e a radiofrequenza (RF).
Molti sistemi elettronici (come trasmettitori RF, antenne e apparecchiature di test) sono progettati per funzionare con impedenze caratteristiche specifiche (in genere 5 0 ω o 75Ω). I disallineamenti di impedenza tra i componenti collegati possono causare riflessioni del segnale, che degradano l'integrità del segnale, riducono l'efficienza della trasmissione di potenza e possono persino danneggiare apparecchiature sensibili. Gli attenuatori di 0 dB sono attentamente progettati per mantenere un'impedenza precisa e standardizzata (ad es. 50Ω) nelle loro porte di ingresso e uscita. Se inseriti tra componenti non corrispondenti, "colmano" il divario di impedenza, minimizzando i riflessi e garantendo una trasmissione efficiente del segnale senza alterare l'ampiezza del segnale.
2. Adattamento meccanico/interfaccia
Nei sistemi complessi, i componenti utilizzano spesso diversi tipi di connettori (come SMA, tipo N, BNC) o forme fisiche. 0 gli attenuatori dB sono spesso usati come adattatori per risolvere queste incompatibilità.
3. Riferimento di calibrazione e test
In RF, microonde e test ottici, la precisione è cruciale. 0 ATTENUATORI DB servono come preziosi strumenti di calibrazione e punti di riferimento: agiscono come "standard noto" nelle configurazioni dei test.
4. Copia del percorso del segnale
Nei sistemi in cui i requisiti di attenuazione cambiano dinamicamente (come reti di comunicazione o sistemi radar), 0 gli attenuatori DB possono mantenere l'uniformità meccanica ed elettrica nella catena del segnale:
Ad esempio, un sistema può passare all'utilizzo di un attenuatore di 5 dB (per ridurre i segnali forti) e non richiedere attenuazione (per gestire segnali deboli). L'inserimento di un attenuatore 0 dB quando non è necessaria alcuna attenuazione assicura che la lunghezza fisica, il carico del connettore e le caratteristiche elettromagnetiche del percorso del segnale rimangono esattamente uguali a quando viene utilizzata un attenuatore di valore superiore, evitando cambiamenti imprevisti nella fase del segnale, ritardi o impedenze che potrebbero interfacciarsi con le prestazioni del sistema.
5. Isolamento e protezione
Sebbene non riducano l'ampiezza del segnale, gli attenuatori di 0 dB sono generalmente integrati con caratteristiche di progettazione che forniscono isolamento o protezione elettrici: possono tamponare componenti sensibili (come i ricevitori) da picchi di tensione o riflessi generati da dispositivi a valle (come i trasmettitori). I loro circuiti interni (ad esempio, reti resistive) possono smorzare i segnali transitori o impedire alla potenza inversa dannosa di danneggiare le apparecchiature a monte. Nei sistemi ad alta frequenza, anche senza attenuazione, possono ridurre il "crosstalk" isolando diverse sezioni del percorso del segnale.
Esempi di applicazioni
Sistemi di comunicazione RF: A 0 dB Attenuatore tra un ricetrasmettitore e un'antenna garantisce una corrispondenza di impedenza di 50Ω, massimizzare la trasmissione di potenza.
Laboratori di prova: A 0 db attenuator (SMA-a-BNC) viene utilizzato per collegare un generatore di segnale e un oscilloscopio, fungendo da adattatore di interfaccia e riferimento di calibrazione.
Trasmissione: Nei sistemi video, gli attenuatori DB 75Ω 0 dB corrispondono ai cavi coassiali agli amplificatori, impedendo i riflessi del segnale che causano fantasma o distorsione.
In conclusione, gli attenuatori 0 dB non sono "inutili", sono componenti versatili che risolvono le sfide ingegneristiche chiave relative all'impedenza, alla connettività, alla calibrazione e alla stabilità del sistema e il loro valore si estende ben oltre l'attenuazione del segnale stesso.
