Come scegliere il gruppo cavo RF



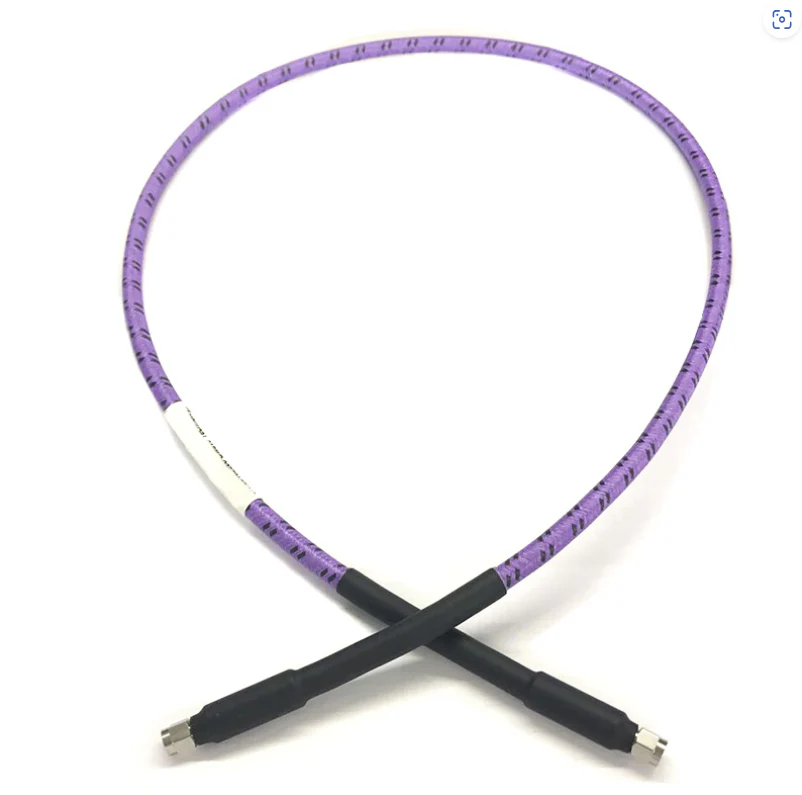

Selecting the right RF cable assembly is crucial for ensuring reliable signal transmission in fields such as telecommunications, radar, test and measurement, aerospace, and industrial systems. The selection process requires balancing electrical performance, mechanical characteristics, environmental resistance, and specific application requirements. Here is a step-by-step guide to help you make an informed decision:



1. chiarisci i requisiti e gli scenari dell'applicazione

Test e misurazione: Piegatura frequente, connessioni ripetute e requisiti ad alta precisione (E . g ., apparecchiatura di laboratorio, oscilloscopes) .

Installazione fissa: Stabilità a lungo termine e esigenze di bassa manutenzione .

Ambienti difficili: Esposizione a temperature estreme, umidità, vibrazione o sostanze chimiche (e . g ., torri esterne, aerospaziale, macchinari industriali) .

Sistemi ad alta mobilità: Flessibilità e durata negli stati mobili (e . g ., droni, robot, dispositivi portatili) .



2. Valuta i parametri delle prestazioni elettriche chiave

A . intervallo di frequenza

I cavi RF hanno una frequenza operativa massima, oltre la quale la perdita del segnale (attenuazione) aumenta bruscamente . assicurarsi che la frequenza nominale del cavo copra l'intervallo operativo del sistema:

Frequenza bassa (inferiore o uguale a 6 GHz): RG 58, RG316 (Common in Consumer Electronics) .

Frequenza media (6–26 GHz): .086, .141 cavi semi-flessibili e semi-rigidi .

Alta frequenza (26–40 GHz): ampiezza perdita ultra-bassa e cavi coassiali stabili di fase (E . g ., per comunicazioni satellitari, radar) .

Frequenza ultra-alta (40–110 GHz): ampiezza ultra-bassa perdita e cavi coassiali stabili di fase (sistemi di onde millimetriche) .

B . attenuazione (perdita del segnale)

Attenuation (db/ft) misura la perdita del segnale su distanza e aumenta con la frequenza . per la trasmissione a distanza a lunga distanza, dà la priorità ai cavi a bassa attenuazione .

C . Matching Impedance

La mancata corrispondenza dell'impedenza provoca la riflessione del segnale, la riduzione dell'efficienza e la creazione di interferenze . corrispondono all'impedenza del cavo al sistema:

La maggior parte dei sistemi RF (e . g ., militare, telecomunicazioni, apparecchiatura di test): 50ω .

Sistemi TV video / cavo: 75Ω .

Evita di miscelare le impedenze (e . g ., cavo 50Ω con connettori da 75Ω) .

d . Capacità di gestione della potenza

Il cavo deve resistere alla potenza del sistema (potenza media e di picco) per evitare il surriscaldamento o la rottura . Fattori chiave:

Potenza media: potenza continua (e . g ., 100W nelle stazioni di base) .

PEGGIO POWER: Power a impulso corto (e . g ., kilowatt-level in radar) .

Derate in ambienti ad alta temperatura (e . g ., riduzione del 20% a 60 gradi) .

E . stabilità di fase

Nei sistemi sensibili a fase, come quelli con segnali differenziali, minimizzano la deriva di fase causata da variazioni di temperatura o flessione . Scegli cavi con ampiezza stabili e caratteristiche di fase {{2}



3. Valuta le caratteristiche meccaniche

A . flessibilità

Elevata flessibilità: utilizzare cavi flessibili per scenari che richiedono una flessione frequente (E . g ., test lead) .

Bassa flessibilità: per le installazioni fisse che necessitano di stabilità, usano cavi semi-rigidi (solido rame esterno) o cavi semi-flessibili .

B . durata

Raggio di piegatura: assicurarsi che il cavo possa resistere al raggio di flessione minimo senza degradazione delle prestazioni .

Resistenza all'usura: usa cavi con guaine robuste (e . g ., guaine intrecciate in nylon in acciaio inossidabile) in ambienti industriali duri .



4. considera la resistenza ambientale

Il cavo deve funzionare correttamente nelle sue condizioni operative:

Intervallo di temperatura: grado industriale (-40 grado a 125 gradi), grado aerospaziale (-55 gradi a 165 gradi) o ambienti estremi . superconduttori ad alta temperatura (e . g .., Ptfe Insulation può avere un superconduttore a 200} graduali a 200 gradi a 200 gradi a 200 gradi a 200 gradi a 200 gradi a 200 ° ) .

Resistenza all'umidità / Valutazione IP: l'uso esterno richiede cavi / connettori impermeabili (E . G ., IP67 / IP68 N-Type Connector con O-ring) .

Resistenza chimica / Resistenza UV: per gli scenari esposti a olio, carburante o luce solare (E . G ., etilene-tetrafluoroetilene copolimero guaine per resistenza chimica; PVC stabilizzato UV per uso esterno) .}

Vibrazione / resistenza agli shock: le applicazioni militari / aerospaziali richiedono cavi con sollievo di schermatura e deformazione robusti (e . g ., incontrando Mil-Dtl -17 standard) .



5. Seleziona connettori compatibili

I connettori devono corrispondere all'interfaccia del cavo e dell'attrezzatura, con bassa perdita di inserimento e connessione affidabile:

Tipi comuni: SMA (fino a 18 GHz), N-Type (fino a 18 GHz, alta potenza), TNC (resistente alle vibrazioni), BNC (bassa frequenza, connessione rapida), 2 . 92mm (fino a 40 GHz), 1,85 mm (fino a 67 GHz).

Caratteristiche: scegliere connettori crimpati, saldati o compressioni in base alle esigenze di installazione . in ambienti difficili, selezionare connettori in acciaio inossidabile su quelli in ottone .

Genere e polarità: assicurati che le estremità maschili / femminili corrispondano all'apparecchiatura (e . g ., Sma maschio a femmina di tipo n) .



6. costo e affidabilità del saldo

I cavi ad alte prestazioni (E . g ., i conduttori placcati in argento, PTFE schiumati / PTFE a bassa densità) sono più costosi ma hanno una perdita più bassa e una durata più lunga (adatta per i sistemi critici) .

Opzioni economiche (e . g ., acciaio rivestito in argento-rastrello, treccia di rame staccata, guaine PVC) sono adatte per usi a bassa frequenza e non critica (E . g ., elettronica di consumo) .}}}.}}

Per applicazioni di sicurezza-critica (e . g ., attrezzature mediche, aviazione), dà la priorità all'affidabilità rispetto al costo .



Riepilogo dei passaggi chiave

Chiarire lo scenario dell'applicazione (Fixt / Mobile, Indoor / Outdoor, Range Frequency) .

Abbinare le specifiche elettriche (impedenza, potenza, attenuazione) .

Seleziona Proprietà meccaniche appropriate (flessibilità, dimensione, durata) .

Assicurati resistenza ambientale (temperatura, umidità, sostanze chimiche) .

Scegli connettori compatibili .

Performance, costo e affidabilità del saldo .



Seguendo questi passaggi, è possibile selezionare un gruppo cavo RF che ottimizza l'integrità del segnale e la longevità per le tue esigenze specifiche .
