Qual è la perdita di inserzione degli isolatori RF?

Nel campo della tecnologia a radiofrequenza (RF), gli isolatori RF svolgono un ruolo cruciale nel garantire il funzionamento regolare ed efficiente di vari sistemi RF. Uno dei parametri chiave che definiscono le prestazioni di un isolatore RF è la perdita di inserzione. In qualità di fornitore leader di isolatori RF, sono entusiasta di approfondire il concetto di perdita di inserzione negli isolatori RF, esplorandone il significato, i fattori che lo influenzano e il modo in cui influisce sulle prestazioni complessive dei sistemi RF.

Comprendere la perdita di inserzione

La perdita di inserzione è una metrica fondamentale utilizzata per quantificare la quantità di potenza del segnale che viene persa quando un segnale passa attraverso un dispositivo, come un isolatore RF. È tipicamente espresso in decibel (dB) e rappresenta il rapporto tra la potenza del segnale di ingresso e la potenza del segnale di uscita. Nel contesto degli isolatori RF, la perdita di inserzione è una misura di quanto l'isolatore attenua il segnale desiderato mentre viaggia dalla porta di ingresso alla porta di uscita.

Matematicamente, la perdita di inserzione (IL) può essere calcolata utilizzando la seguente formula:
[ IL = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right) ]
dove ( P_{in} ) è la potenza del segnale di ingresso e ( P_{out} ) è la potenza del segnale di uscita.

Una perdita di inserzione inferiore indica che l'isolatore è più efficiente nel trasmettere il segnale con un'attenuazione minima, mentre una perdita di inserzione più elevata significa che una parte significativa della potenza del segnale viene persa all'interno dell'isolatore.

Significato della perdita di inserzione negli isolatori RF

La perdita di inserzione di un isolatore RF è un parametro critico che ha un impatto diretto sulle prestazioni dei sistemi RF. Ecco alcuni motivi chiave per cui la perdita di inserzione è importante:

Integrità del segnale

Nei sistemi RF, mantenere l'integrità del segnale è fondamentale per una comunicazione accurata e un funzionamento affidabile. Un'elevata perdita di inserzione può portare a una significativa riduzione dell'intensità del segnale, che può comportare una degradazione della qualità del segnale, un aumento del rumore e una portata ridotta. Riducendo al minimo la perdita di inserzione, gli isolatori RF contribuiscono a garantire che il segnale rimanga forte e chiaro in tutto il sistema.

Efficienza energetica

In molte applicazioni RF, l'efficienza energetica è una delle principali preoccupazioni. Un'elevata perdita di inserzione significa che viene dissipata più potenza all'interno dell'isolatore, il che può portare a un aumento del consumo di energia e a una riduzione della durata della batteria nei dispositivi portatili. Utilizzando isolatori RF con bassa perdita di inserzione, i progettisti di sistemi possono migliorare l'efficienza energetica e prolungare il tempo di funzionamento dei loro dispositivi.

Prestazioni del sistema

La perdita di inserzione di un isolatore RF può anche influenzare le prestazioni complessive del sistema RF. In alcuni casi, un'elevata perdita di inserzione può causare riflessioni e interferenze del segnale, che possono ridurre le prestazioni di altri componenti del sistema. Scegliendo isolatori RF con bassa perdita di inserzione, i progettisti del sistema possono ridurre al minimo questi problemi e garantire che il sistema funzioni con prestazioni ottimali.

Fattori che influenzano la perdita di inserzione negli isolatori RF

Diversi fattori possono influenzare la perdita di inserzione di un isolatore RF. Comprendere questi fattori è essenziale per selezionare l'isolatore giusto per un'applicazione specifica. Ecco alcuni dei fattori chiave:

Frequenza

La perdita di inserzione di un isolatore RF dipende tipicamente dalla frequenza. In generale, la perdita di inserzione aumenta con l’aumentare della frequenza. Questo perché a frequenze più elevate, i campi elettromagnetici all'interno dell'isolatore interagiscono più fortemente con i materiali e i componenti, portando a maggiori perdite. Quando si seleziona un isolatore RF, è importante sceglierne uno progettato per funzionare entro l'intervallo di frequenza desiderato con una perdita di inserzione minima.

Proprietà dei materiali

Anche i materiali utilizzati nella costruzione dell'isolatore RF possono avere un impatto significativo sulla sua perdita di inserzione. Ad esempio, i materiali magnetici utilizzati nel nucleo di ferrite dell'isolatore possono influenzare le proprietà magnetiche dell'isolatore, che a loro volta possono influenzare la perdita di inserzione. Inoltre, anche la qualità dei materiali dielettrici utilizzati nell'isolatore può influire sulla perdita di inserzione influenzando i campi elettromagnetici all'interno dell'isolatore.

Progettazione e costruzione

Anche la progettazione e la costruzione dell'isolatore RF possono svolgere un ruolo nella perdita di inserzione. Ad esempio, la forma e le dimensioni dei componenti dell'isolatore, la qualità del processo di produzione e il modo in cui i componenti sono assemblati possono influenzare la perdita di inserzione. Utilizzando tecniche di progettazione avanzate e processi di produzione di alta qualità, i produttori di isolatori RF possono ridurre al minimo le perdite di inserzione e migliorare le prestazioni dei loro prodotti.

Misurazione della perdita di inserzione negli isolatori RF

Misurare la perdita di inserzione di un isolatore RF è un processo relativamente semplice che può essere eseguito utilizzando un analizzatore di rete. Ecco i passaggi fondamentali coinvolti nella misurazione della perdita di inserzione:

1. Configura l'analizzatore di rete:Collegare l'analizzatore di rete all'isolatore RF secondo le istruzioni del produttore. Assicurarsi che l'analizzatore sia calibrato e configurato correttamente per la gamma di frequenza desiderata.
2. Misurare la potenza in ingresso:Applicare una potenza di ingresso nota alla porta di ingresso dell'isolatore RF e misurare la potenza utilizzando l'analizzatore di rete.
3. Misurare la potenza in uscita:Misurare la potenza sulla porta di uscita dell'isolatore RF utilizzando l'analizzatore di rete.
4. Calcolare la perdita di inserzione:Utilizzare la formula menzionata in precedenza per calcolare la perdita di inserzione in base alle potenze di ingresso e di uscita misurate.

È importante notare che la perdita di inserzione di un isolatore RF può variare a seconda delle condizioni di misurazione, come frequenza, temperatura e livello di potenza in ingresso. Pertanto, si consiglia di eseguire misurazioni multiple in condizioni diverse per ottenere una misurazione accurata e affidabile della perdita di inserzione.

Selezione di isolatori RF con bassa perdita di inserzione

Quando si seleziona un isolatore RF per un'applicazione specifica, è importante sceglierne uno che abbia una bassa perdita di inserzione entro l'intervallo di frequenza desiderato. Ecco alcuni suggerimenti per aiutarti a selezionare il giusto isolatore RF:

Considera la gamma di frequenza

Come accennato in precedenza, la perdita di inserzione di un isolatore RF dipende tipicamente dalla frequenza. Pertanto, è importante scegliere un isolatore progettato per funzionare entro l'intervallo di frequenza desiderato con una perdita di inserzione minima. Ad esempio, se lavori con un sistema RF a 6 GHz, potresti prendere in considerazione l'utilizzoIsolatori coassiali RF da 6 GHzprogettati specificamente per questa gamma di frequenza.

Cerca materiali di alta qualità

I materiali utilizzati nella costruzione dell'isolatore RF possono avere un impatto significativo sulla sua perdita di inserzione. Cerca isolatori realizzati con materiali di alta qualità, come ferriti e dielettrici a bassa perdita, per ridurre al minimo la perdita di inserzione e migliorare le prestazioni.

Considera i requisiti dell'applicazione

Anche i requisiti specifici della vostra applicazione giocheranno un ruolo nella determinazione dell'isolatore RF appropriato. Ad esempio, se lavori con un sistema RF ad alta potenza, potrebbe essere necessario scegliere un isolatore in grado di gestire livelli di potenza elevati senza perdite di inserzione significative. D'altra parte, se si lavora con un sistema RF a bassa potenza, è possibile scegliere un isolatore con una capacità di gestione della potenza inferiore ma con una perdita di inserzione inferiore.

Conclusione

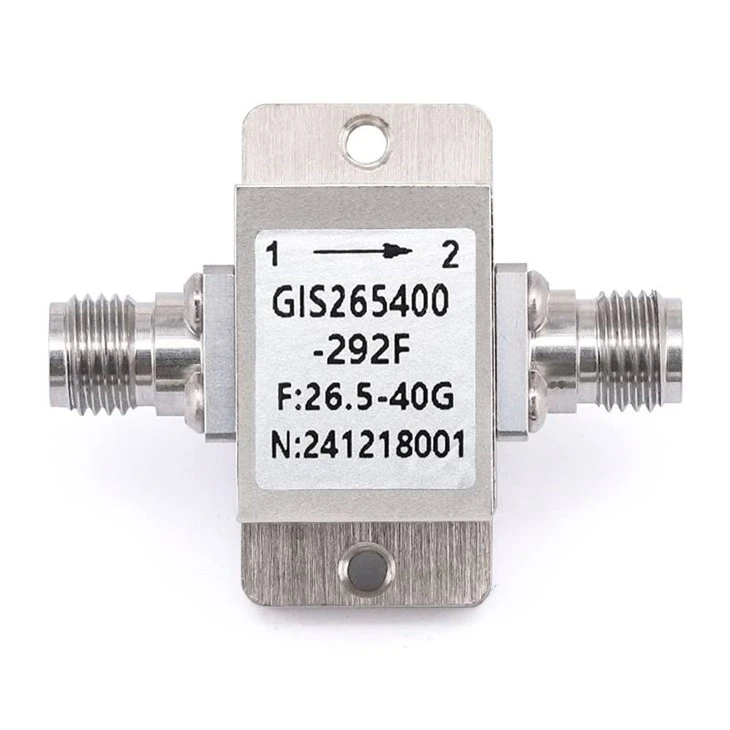

In conclusione, la perdita di inserzione degli isolatori RF è un parametro critico che ha un impatto diretto sulle prestazioni dei sistemi RF. Comprendendo il concetto di perdita di inserzione, il suo significato e i fattori che lo influenzano, i progettisti di sistemi possono prendere decisioni informate nella scelta degli isolatori RF per le loro applicazioni. In qualità di fornitore leader di isolatori RF, offriamo un'ampia gamma di isolatori di alta qualità con bassa perdita di inserzione, inclusiIsolatori coassiali RF da 6 GHz,Isolatori coassiali RF da 18 GHz, EIsolatori coassiali RF da 26,5 GHz. Se hai domande o hai bisogno di assistenza nella scelta dell'isolatore RF giusto per la tua applicazione, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione migliore per le tue esigenze RF.

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde (4a ed.). Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde (2a ed.). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Filtri a microonde, reti di adattamento di impedenza e strutture di accoppiamento. McGraw-Hill.
