Qual è l'adattamento di impedenza dei circolatori RF?

Qual è l'adattamento di impedenza dei circolatori RF? Bene, approfondiamo questo argomento e condividerò alcuni approfondimenti come fornitore di circolatori RF.

Innanzitutto capiamo cos'è un circolatore RF. Un circolatore RF è un dispositivo passivo dotato di più porte. Consente ai segnali RF di fluire in una direzione specifica, solitamente da una porta a quella successiva secondo uno schema circolare. È ampiamente utilizzato in vari sistemi RF come radar, comunicazioni wireless e sistemi satellitari.

Ora, l’adattamento dell’impedenza è un concetto cruciale quando si parla di circolatori RF. L'impedenza è sostanzialmente l'opposizione che un circuito presenta al flusso di una corrente alternata. Nei sistemi RF si parla solitamente di impedenza caratteristica, che è un valore costante per una particolare linea o componente di trasmissione. Per la maggior parte dei sistemi RF, l'impedenza caratteristica standard è 50 ohm.

Perché l'adattamento dell'impedenza è così importante per i circolatori RF? Immagina di provare a trasferire l'acqua da un tubo all'altro. Se i diametri dei tubi sono molto diversi ci saranno molte turbolenze e l'acqua verrà sprecata. Allo stesso modo, in un sistema RF, se l'impedenza della sorgente, del circolatore e del carico non sono adattate, si verificheranno riflessioni del segnale. Queste riflessioni possono causare un sacco di problemi. Possono ridurre l'efficienza del trasferimento di potenza, distorcere il segnale e persino danneggiare i componenti del sistema.

Supponiamo di avere una sorgente RF collegata alla porta 1 di un circolatore e un carico collegato alla porta 2. Se l'impedenza della sorgente, del circolatore e del carico sono tutti abbinati (solitamente a 50 ohm), il segnale RF fluirà uniformemente dalla porta 1 alla porta 2. Ma se c'è un disadattamento di impedenza, parte del segnale rimbalzerà dal carico alla porta 2 e poi alla porta 3 (a causa della proprietà direzionale). Ciò non solo riduce la potenza che raggiunge il carico ma può anche causare interferenze nel sistema.

Esistono diversi modi per ottenere l'adattamento dell'impedenza per i circolatori RF. Un metodo comune consiste nell'utilizzare reti corrispondenti. Questi sono solitamente costituiti da induttori, condensatori e resistori. I valori di questi componenti sono scelti con cura per regolare l'impedenza della sorgente o del carico in modo che corrisponda all'impedenza del circolatore. Ad esempio, è possibile utilizzare una semplice rete di adattamento di tipo L per trasformare l'impedenza di un carico nel valore desiderato.

Un altro aspetto importante è la misurazione dell'impedenza. Utilizziamo strumenti specializzati come analizzatori di rete per misurare l'impedenza del circolatore RF e dei componenti collegati. Un analizzatore di rete può fornire informazioni dettagliate sui parametri di scattering (parametri S) del circolatore. Il parametro S11, ad esempio, fornisce un'indicazione del coefficiente di riflessione sulla porta 1. Un valore S11 basso significa che c'è meno riflessione sulla porta 1, il che è un segno di buon adattamento dell'impedenza.

In qualità di fornitore di circolatori RF, prestiamo molta attenzione all'adattamento dell'impedenza durante il processo di produzione. Utilizziamo materiali di alta qualità e tecniche di produzione avanzate per garantire che i nostri circolatori abbiano caratteristiche di impedenza costanti. Forniamo anche schede tecniche dettagliate per i nostri prodotti, che includono informazioni sull'impedenza e altri parametri importanti.

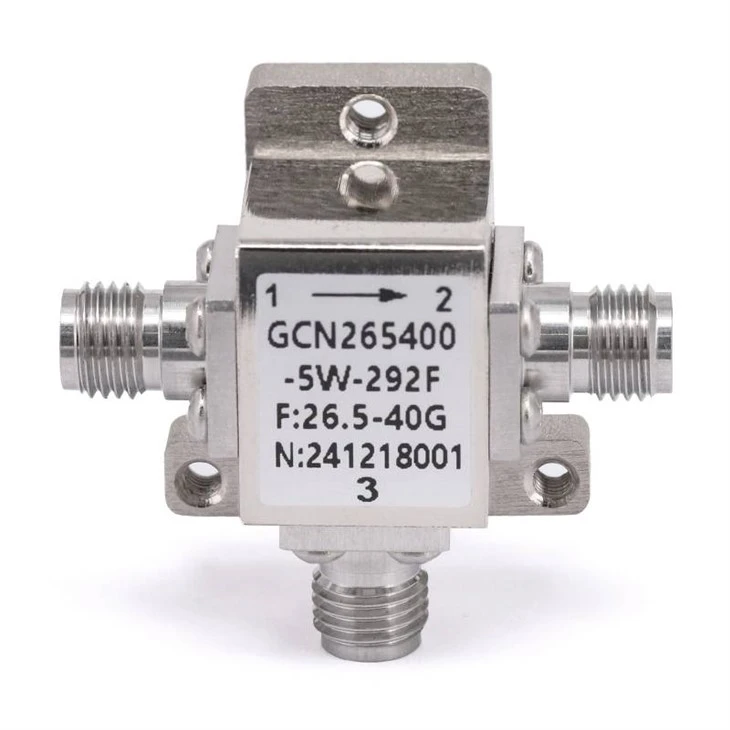

NostroCircolatori coassiali RFsono progettati pensando all'adattamento dell'impedenza. Sono adatti per un'ampia gamma di applicazioni, dai dispositivi wireless su piccola scala ai sistemi radar su larga scala. Disponiamo di un team di ingegneri esperti che possono aiutare i nostri clienti con qualsiasi problema di adattamento di impedenza che potrebbero incontrare.

Se utilizzi circolatori RF nel tuo sistema, è importante tenere presente che anche i fattori ambientali possono influenzare l'adattamento dell'impedenza. La temperatura, l'umidità e lo stress meccanico possono causare cambiamenti nell'impedenza dei componenti. Pertanto, anche un imballaggio e un'installazione adeguati sono essenziali per mantenere un buon adattamento di impedenza nel tempo.

Inoltre, quando si integrano circolatori RF in un sistema, è necessario considerare l’architettura complessiva del sistema. A volte potrebbe essere necessario utilizzare più circolatori in una configurazione in cascata. In questi casi, l'adattamento dell'impedenza diventa ancora più critico per garantire il corretto funzionamento dell'intero sistema.

Offriamo anche servizi di personalizzazione dei nostri circolatori RF. Se hai requisiti di impedenza specifici per la tua applicazione, i nostri ingegneri possono collaborare con te per progettare un circolatore che soddisfi esattamente le tue esigenze. Comprendiamo che applicazioni diverse possono avere valori di impedenza diversi e ci impegniamo a fornire soluzioni adatte a te.

Se sei alla ricerca di circolatori RF di alta qualità con eccellenti caratteristiche di adattamento dell'impedenza, non esitare a contattarci. Siamo qui per aiutarti a trovare i prodotti giusti per i tuoi sistemi RF. Che tu stia lavorando a un nuovo progetto o desideri aggiornarne uno esistente, possiamo fornirti il ​​supporto e i prodotti di cui hai bisogno.

In conclusione, l’adattamento dell’impedenza è un aspetto fondamentale dei circolatori RF. Garantisce un trasferimento efficiente della potenza, riduce le riflessioni del segnale e migliora le prestazioni complessive dei sistemi RF. In qualità di fornitore di circolatori RF, ci impegniamo a fornire prodotti che soddisfano i più elevati standard di adattamento e qualità dell'impedenza. Quindi, se hai domande o hai bisogno di discutere i requisiti del tuo circolatore RF, non esitare a contattarci. Siamo pronti ad aiutarvi a fare le scelte migliori per le vostre applicazioni RF.

Riferimenti

1. Pozar, DM (2011). Ingegneria delle microonde. Wiley.
2. Collin, RE (1992). Fondamenti per l'ingegneria delle microonde. McGraw-Hill.
