Qual è la gamma di frequenza dei carichi RF?

Nel campo della tecnologia a radiofrequenza (RF), i carichi RF svolgono un ruolo cruciale. In qualità di fornitore dedicato di carichi RF, ho avuto il privilegio di approfondire le complessità di questi componenti, soprattutto quando si tratta delle loro gamme di frequenza. Comprendere la gamma di frequenza dei carichi RF è essenziale per varie applicazioni, dalle telecomunicazioni all'aerospaziale. In questo blog esplorerò le gamme di frequenza di diversi tipi di carichi RF e il loro significato nei moderni sistemi RF.

Nozioni di base sui carichi RF

Prima di immergerci nelle gamme di frequenza, capiamo brevemente cosa sono i carichi RF. I carichi RF sono componenti passivi progettati per assorbire l'energia RF senza rifletterla nel sistema. Vengono utilizzati per terminare le linee di trasmissione, come carichi fittizi per i test e in una varietà di altre applicazioni in cui è richiesto un assorbimento controllato della potenza RF.

Significato della gamma di frequenza

La gamma di frequenza di un carico RF determina la sua applicabilità in diversi sistemi RF. Applicazioni diverse funzionano a frequenze diverse e l'utilizzo di un carico RF con un intervallo di frequenza appropriato è fondamentale per ottenere prestazioni ottimali. Ad esempio, un carico utilizzato in una stazione base cellulare dovrà coprire le bande di frequenza utilizzate dalla rete cellulare, mentre un carico utilizzato in un sistema di comunicazione satellitare dovrà funzionare a frequenze molto più elevate.

Tipi comuni di carichi RF e relativi intervalli di frequenza

N Carichi RF

N Carichi RFsono ampiamente utilizzati in molte applicazioni RF grazie al loro design robusto e alla gamma di frequenza relativamente ampia. Questi carichi tipicamente coprono frequenze da DC (0 Hz) fino a 18 GHz. Il connettore N, comunemente utilizzato con questi carichi, è noto per la sua durata e capacità di gestire livelli di potenza elevati. Ciò rende i carichi RF N adatti per applicazioni quali sistemi radar, stazioni base di comunicazione wireless e apparecchiature di test e misurazione.

L'ampia gamma di frequenze dei carichi N RF ne consente l'utilizzo in una varietà di sistemi operanti a frequenze diverse. Ad esempio, in un sistema radar, il carico può essere utilizzato per terminare la linea di trasmissione e assorbire qualsiasi energia RF indesiderata. In una stazione base di comunicazione wireless, può essere utilizzato per testare le prestazioni del sistema RF.

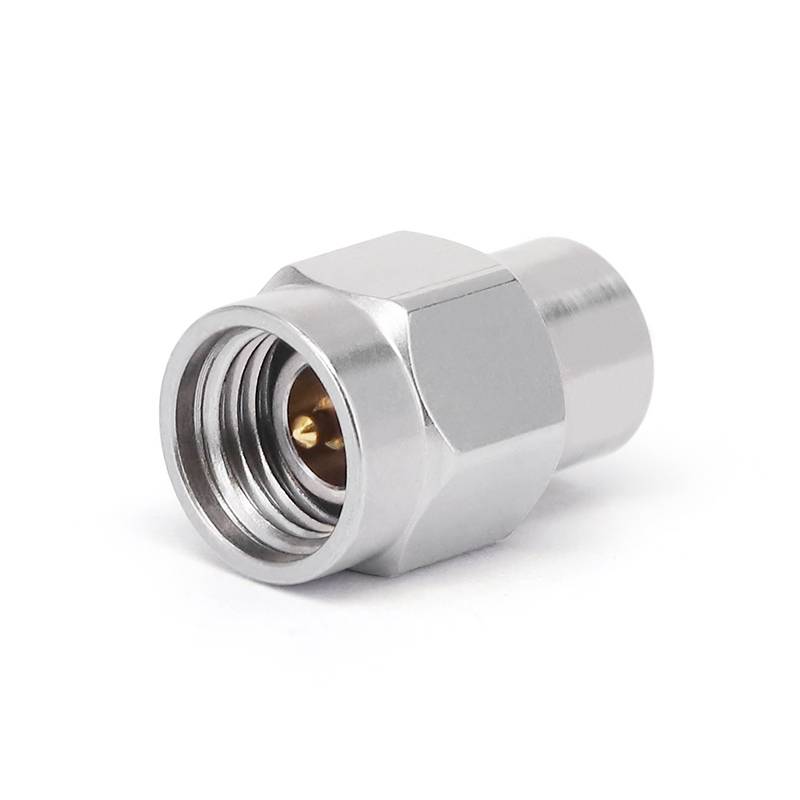

Carichi RF da 3,5 mm

Carichi RF da 3,5 mmsono progettati per applicazioni ad alta frequenza. Offrono prestazioni eccellenti nella gamma di frequenza da DC a 34 GHz. Il connettore da 3,5 mm è un connettore di precisione che fornisce una bassa perdita di inserzione e un'elevata perdita di ritorno, rendendolo ideale per applicazioni in cui è richiesta precisione ad alta frequenza.

Questi carichi sono comunemente utilizzati nei sistemi a microonde e a onde millimetriche, come comunicazioni satellitari, trasmissione dati ad alta velocità e apparecchiature di test a microonde. Nella comunicazione satellitare, la gamma ad alta frequenza dei carichi RF da 3,5 mm consente loro di gestire le frequenze utilizzate per l'uplink e il downlink satellitare. Nella trasmissione dati ad alta velocità, possono essere utilizzati per terminare le linee di trasmissione e garantire l'integrità del segnale.

Carichi RF SMA

Carichi RF SMAsono uno dei tipi più popolari di carichi RF grazie alle loro dimensioni compatte e all'ampia disponibilità. Solitamente coprono frequenze da DC a 18 GHz. Il connettore SMA è un connettore di piccole dimensioni ampiamente utilizzato nei circuiti RF e a microonde.

I carichi RF SMA vengono utilizzati in una varietà di applicazioni, inclusi dispositivi wireless, moduli RF e configurazioni di test e misurazione. Nei dispositivi wireless, come smartphone e router Wi-Fi, i carichi RF SMA possono essere utilizzati per terminare le porte RF e prevenire riflessioni del segnale. Nelle configurazioni di test e misurazione, possono essere utilizzati per simulare diverse condizioni di carico e testare le prestazioni dei componenti RF.

Fattori che influenzano la gamma di frequenza

Diversi fattori possono influenzare la gamma di frequenza di un carico RF. Uno dei fattori principali è la progettazione del carico stesso. I materiali utilizzati, la geometria del carico e il tipo di connettore svolgono tutti un ruolo nel determinare la risposta in frequenza. Ad esempio, un carico con un design del connettore più preciso avrà generalmente una migliore risposta in frequenza alle frequenze più alte.

Un altro fattore è il processo di produzione. Processi di produzione di alta qualità possono garantire che il carico abbia prestazioni costanti in tutta la sua gamma di frequenza. Qualsiasi variazione nel processo di produzione può portare a deviazioni nella risposta in frequenza, che possono influenzare le prestazioni del sistema RF.

Importanza di scegliere la giusta gamma di frequenza

La scelta della giusta gamma di frequenza per un carico RF è fondamentale per le prestazioni complessive del sistema RF. Se la gamma di frequenza del carico è troppo stretta, potrebbe non essere in grado di gestire le frequenze utilizzate nel sistema, con conseguenti riflessioni del segnale e prestazioni scadenti. D'altra parte, se la gamma di frequenza è troppo ampia, potrebbe non fornire prestazioni ottimali alle frequenze specifiche di interesse.

Ad esempio, se in un sistema che funziona a 20 GHz viene utilizzato un carico con un intervallo di frequenza compreso tra 0 e 10 GHz, il carico non sarà in grado di assorbire l'energia RF in modo efficace e si verificheranno significative riflessioni del segnale. Ciò può causare interferenze, riduzione della potenza del segnale e degrado generale delle prestazioni del sistema.

Personalizzazione dei carichi RF per gamme di frequenza specifiche

In qualità di fornitore di carichi RF, comprendiamo che clienti diversi potrebbero avere requisiti specifici per la gamma di frequenza dei loro carichi RF. Ecco perché offriamo carichi RF personalizzati per soddisfare queste esigenze specifiche. Il nostro team di esperti può collaborare con i clienti per progettare e produrre carichi RF con l'esatto intervallo di frequenza richiesto per le loro applicazioni.

Che si tratti di un carico per un sistema radar specializzato che opera a una frequenza specifica o di un carico per un sistema di trasmissione dati ad alta velocità, abbiamo l'esperienza e le risorse per fornire carichi RF di alta qualità con la gamma di frequenza desiderata.

Conclusione

In conclusione, la gamma di frequenza dei carichi RF è un parametro critico che determina la loro applicabilità in diversi sistemi RF. Diversi tipi di carichi RF, come carichi RF N, carichi RF da 3,5 mm e carichi RF SMA, hanno gamme di frequenza diverse per adattarsi a varie applicazioni. Comprendere i requisiti della gamma di frequenza del proprio sistema RF e scegliere il carico giusto è essenziale per ottenere prestazioni ottimali.

Se operi nel mercato dei carichi RF e hai bisogno di assistenza nella scelta della gamma di frequenza giusta per la tua applicazione, o se hai requisiti specifici per carichi RF personalizzati, non esitare a contattarci. Il nostro team di esperti è pronto ad aiutarti a trovare la soluzione di carico RF perfetta per le tue esigenze.

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde. Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde. Wiley.
