Quali sono i parametri delle prestazioni chiave degli amplificatori RF?
Lasciate un messaggio
Gli amplificatori RF sono componenti cruciali in una vasta gamma di sistemi di comunicazione wireless, sistemi radar e altre applicazioni RF. Come fornitore di amplificatori RF, comprendere i parametri delle prestazioni chiave degli amplificatori RF è essenziale per fornire prodotti di alta qualità e soddisfare le diverse esigenze dei nostri clienti. In questo blog, esploreremo i principali parametri di prestazione che definiscono le caratteristiche e le capacità degli amplificatori RF.
Guadagno
Il guadagno è forse il parametro più fondamentale di un amplificatore RF. Rappresenta il rapporto tra potenza di uscita e potenza di ingresso dell'amplificatore. Il guadagno è generalmente espresso in decibel (dB). Un guadagno più elevato significa che l'amplificatore può aumentare la potenza del segnale di ingresso in modo più efficace. Ad esempio, se un amplificatore ha un guadagno di 20 dB, significa che la potenza di output è 100 volte maggiore della potenza di input (poiché (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})) e quando (g = 20) db, (p_ {out {p_ {p_ {in} = 10^{20/10}).
Il guadagno di un amplificatore RF non è costante in tutte le frequenze. In genere ha una risposta dipendente dalla frequenza, che è descritta dalla curva di frequenza di guadagno. La larghezza di banda dell'amplificatore è l'intervallo di frequenze su cui il guadagno rimane all'interno di un valore specificato, di solito entro 3 dB dal guadagno massimo. Un ampio amplificatore di larghezza di banda è auspicabile nelle applicazioni in cui una vasta gamma di frequenze deve essere amplificata, come nei sistemi di comunicazione a banda larga.
Figura del rumore
La figura del rumore è un altro parametro critico per gli amplificatori RF, specialmente nelle applicazioni in cui il rapporto segnale a - rumore (SNR) è della massima importanza. La figura di rumore di un amplificatore è definita come il rapporto tra SNR di ingresso e SNR di uscita. Quantifica quanto l'amplificatore degrada il SNR del segnale di ingresso. Una figura di rumore inferiore indica che l'amplificatore aggiunge meno rumore al segnale.

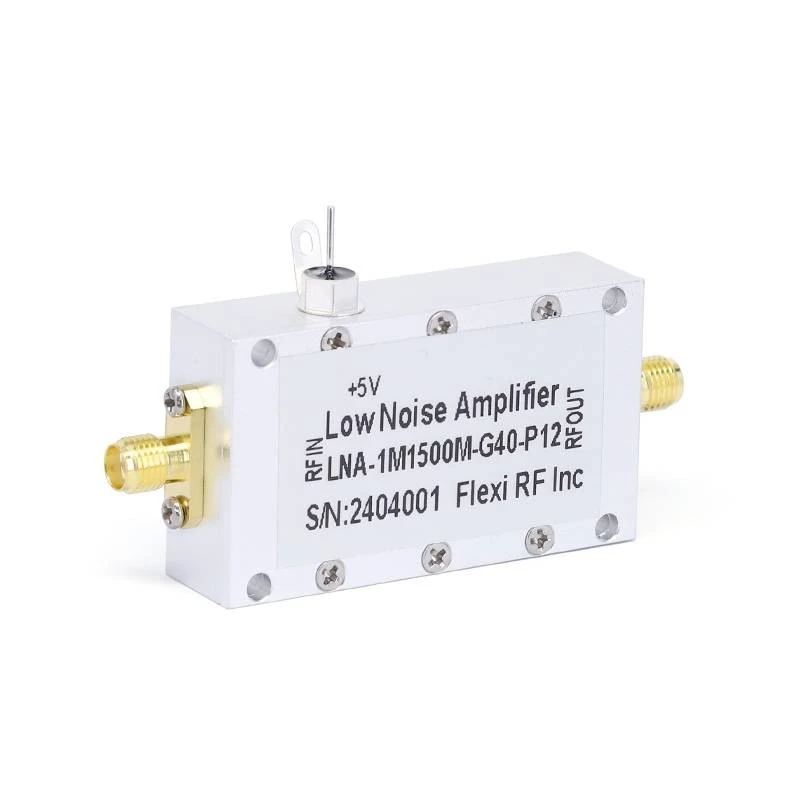

In molti sistemi RF, come i ricevitori nella comunicazione wireless e nei sistemi radar, l'amplificatore frontale è spesso unAmplificatori a basso rumore(Lna). Gli LNA sono progettati per avere figure di rumore molto basso, in genere nell'intervallo di 1 - 3 dB. Utilizzando un LNA nella parte anteriore, le prestazioni complessive del rumore del sistema possono essere significativamente migliorate, consentendo una migliore rilevazione e ricezione di segnali deboli.
Potenza di uscita
La potenza di uscita di un amplificatore RF è il livello di potenza che l'amplificatore può fornire al carico. Esistono diverse importanti specifiche di potenza di output, tra cui la potenza di output di saturazione ((p_ {sat})) e il punto di compressione 1 - db ((p_ {1db})).
La potenza di uscita di saturazione è la massima potenza di uscita che l'amplificatore può produrre. Oltre a questo punto, l'aumento della potenza di input non comporterà un aumento proporzionale della potenza di uscita e l'amplificatore entra nella regione di saturazione in cui il guadagno inizia a diminuire in modo significativo.
Il punto di compressione 1 - DB è il livello di potenza di uscita al quale il guadagno dell'amplificatore scende di 1 dB dal suo valore di guadagno lineare. È una specifica importante perché indica l'inizio della non linearità nell'amplificatore. In molte applicazioni, gli amplificatori sono gestiti sotto il (P_ {1db}) per garantire il funzionamento lineare e ridurre al minimo la distorsione del segnale.
Linearità
La linearità è una misura del modo in cui un amplificatore può amplificare un segnale senza introdurre la distorsione. La non linearità in un amplificatore può causare distorsione di intermodulazione (IMD), che si traduce nella generazione di componenti di frequenza aggiuntivi che non sono presenti nel segnale di ingresso originale. Questi componenti di frequenza indesiderati possono interferire con altri segnali nel sistema e degradare le prestazioni complessive.
Due parametri importanti per la misurazione della linearità sono il terzo punto di intercettazione dell'ordine (IP3) e il secondo punto di intercettazione dell'ordine (IP2). L'IP3 è un punto teorico in cui i prodotti di intermodulazione del terzo ordine si intersecano con la potenza di output fondamentale in un diagramma di potenza di uscita rispetto alla potenza di input. Un valore IP3 più elevato indica una migliore linearità e IMD inferiore. Allo stesso modo, l'IP2 è correlato ai prodotti di intermodulazione del secondo ordine.
Impedenza di input e output
L'impedenza di input e output di un amplificatore RF è importante per una corretta corrispondenza con la sorgente e il carico, rispettivamente. La corrispondenza dell'impedenza è fondamentale per garantire il massimo trasferimento di potenza tra l'amplificatore e i componenti collegati.
Nella maggior parte dei sistemi RF, l'impedenza standard è di 50 ohm. Un amplificatore con un'impedenza di input di 50 ohm può essere facilmente collegato a una sorgente da 50 ohm, come una linea di trasmissione o un generatore di segnale, senza un riflesso significativo del segnale. Allo stesso modo, un'impedenza di output di 50 ohm consente un trasferimento di potenza efficiente a un carico di 50 ohm, come un'antenna o un altro componente RF.
Efficienza aggiunta di potenza (PAE)
L'efficienza aggiunta di potenza è una misura di quanto efficiente un amplificatore RF converte la potenza DC in potenza di uscita RF. È definito come il rapporto tra la potenza di uscita RF meno la potenza di input RF alla potenza DC consumata dall'amplificatore.
La PAE è una considerazione importante, specialmente nei sistemi RF alimentati a batteria o nelle applicazioni in cui il consumo energetico deve essere ridotto al minimo. Gli amplificatori ad alta efficienza possono ridurre il consumo energetico complessivo del sistema, estendere la durata della batteria e anche ridurre i requisiti di dissipazione del calore. Ad esempio, nei dispositivi di comunicazione mobile, gli amplificatori di alimentazione con PAE elevati sono essenziali per migliorare le prestazioni della batteria e ridurre la sollecitazione termica sul dispositivo.
Guadagnare planarità
Il guadagno si riferisce alla variazione del guadagno su una banda di frequenza specificata. Un amplificatore con un buon guadagno di planarità ha un guadagno relativamente costante attraverso l'intervallo di frequenza operativa. Ciò è importante nelle applicazioni in cui è richiesta un'amplificazione uniforme del segnale, come nei sistemi di comunicazione a banda larga e nelle apparecchiature di test e misurazione.
La planarità del guadagno è generalmente specificata come la massima deviazione del guadagno dal suo valore medio all'interno della banda di frequenza specificata. Ad esempio, una specifica di piattalità di guadagno di ± 0,5 dB significa che il guadagno dell'amplificatore non devia più di 0,5 dB dal suo valore di guadagno medio sull'intero intervallo di frequenza operativa.
Rumore di fase
Il rumore di fase è una misura della stabilità di frequenza a breve termine di un amplificatore RF. È causato da fluttuazioni casuali nella fase del segnale di uscita. Il rumore di fase può degradare le prestazioni dei sistemi RF, in particolare in applicazioni quali sintesi di frequenza, radar e sistemi di comunicazione che si basano su informazioni di frequenza e fase accurate.
In frequenza - applicazioni di sintetizzatore, è necessario un basso rumore di fase per generare segnali di frequenza stabili e puri. L'elevato rumore di fase può comportare una diffusione spettrale del segnale, che può causare interferenze con altri segnali nel sistema e ridurre le prestazioni complessive della comunicazione o del sistema radar.
Isolamento
L'isolamento è un parametro che misura il grado di separazione elettrica tra le diverse porte di un amplificatore RF, come le porte di ingresso e output. Un buon isolamento tra le porte di input e output è importante per prevenire feedback e auto -oscillazione nell'amplificatore.
Negli amplificatori multi -stadio o negli amplificatori con più porte di input e output, è necessario un elevato isolamento per garantire che i segnali in porte diverse non interferiscano tra loro. L'isolamento è generalmente espresso in decibel e un valore di isolamento più elevato indica una migliore separazione elettrica tra le porte.
Stabilità della temperatura
Le prestazioni degli amplificatori RF possono essere influenzate dalle variazioni di temperatura. La stabilità della temperatura è una misura del modo in cui l'amplificatore mantiene i suoi parametri di prestazione, come guadagno, figura di rumore e potenza di uscita, su un ampio intervallo di temperatura.
In molte applicazioni, gli amplificatori RF sono tenuti a funzionare in dure condizioni ambientali in cui la temperatura può variare in modo significativo. Gli amplificatori con una buona stabilità della temperatura sono progettati per compensare la temperatura: variazioni dipendenti nelle loro prestazioni, garantendo un funzionamento affidabile sull'intero intervallo di temperatura.
Conclusione
Come fornitore di amplificatori RF, comprendiamo l'importanza di questi parametri di performance chiave nel soddisfare le diverse esigenze dei nostri clienti. Progettando e producendo attentamente amplificatori con prestazioni ottimizzate in termini di guadagno, figura del rumore, potenza di uscita, linearità e altri parametri, possiamo fornire amplificatori RF di alta qualità per una vasta gamma di applicazioni.
Se hai bisogno di amplificatori RF per il tuo progetto o applicazione, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad aiutarti a selezionare l'amplificatore più adatto in base ai requisiti specifici. Sia che tu abbia bisogno di un amplificatore di rumore basso per un ricevitore o un amplificatore di alimentazione ad alto consumo per un trasmettitore, abbiamo l'esperienza e il portafoglio di prodotti per soddisfare le tue esigenze.
Riferimenti
- Pozar, DM (2011). Ingegneria a microonde. Wiley.
- Razavi, B. (2012). Microelettronica RF. Prentice Hall.
- Vendelin, GD, Pavio, AM e Rohde, UL (1990). Design del circuito a microonde utilizzando tecniche lineari e non lineari. Wiley.
