Quali sono i parametri chiave degli isolatori RF?

Ehilà! In qualità di fornitore di isolatori RF, ultimamente ho ricevuto molte domande sui parametri chiave di questi eleganti dispositivi. Quindi, ho pensato di prendermi qualche minuto per spiegartelo.

Cominciamo dalle basi. Un isolatore RF è un dispositivo a due porte che consente ai segnali RF di passare in una direzione bloccandoli nella direzione opposta. È come una strada a senso unico per i segnali a radiofrequenza. Questi isolatori sono fondamentali in molti sistemi RF, poiché aiutano a prevenire le riflessioni del segnale e proteggono le apparecchiature sensibili da eventuali danni.

Ora, tuffiamoci nei parametri chiave che devi considerare quando scegli un isolatore RF.

Gamma di frequenza

La gamma di frequenza è uno dei parametri più importanti di un isolatore RF. Determina la gamma di frequenze che l'isolatore può gestire efficacemente. Applicazioni diverse richiedono gamme di frequenza diverse. Ad esempio, in un sistema di comunicazione mobile, potrebbe essere necessario un isolatore che possa funzionare nella gamma 800 MHz - 2,5 GHz. D'altra parte, per la comunicazione satellitare, potresti guardare a frequenze molto più elevate, come 20 GHz o più.

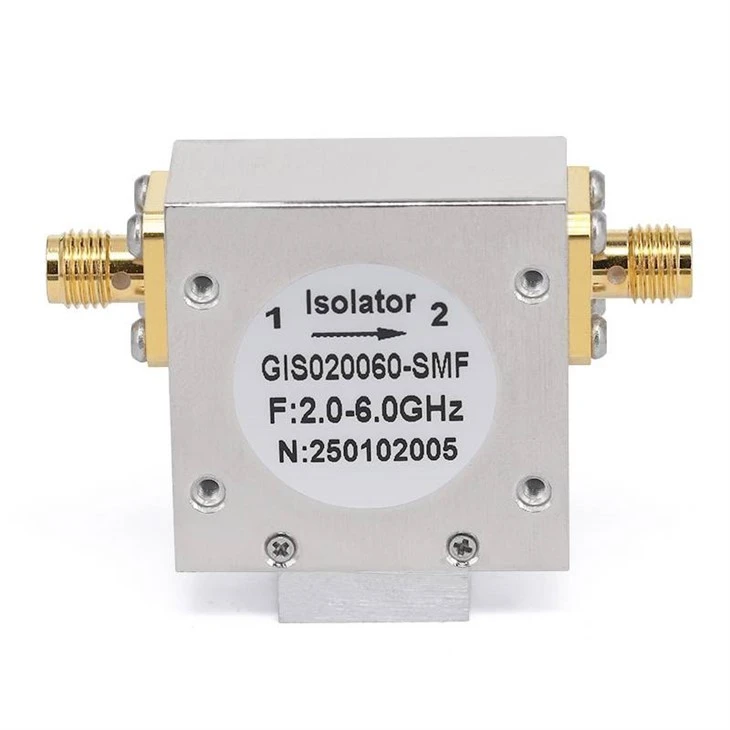

Offriamo una vasta gamma di isolatori RF con diverse gamme di frequenza. Ad esempio, il nostroIsolatori coassiali RF da 26,5 GHzsono progettati per gestire segnali ad alta frequenza con precisione. Se stai lavorando a un progetto che richiede una gamma di frequenza inferiore, il nsIsolatori coassiali RF da 6 GHzpotrebbe essere una soluzione migliore. E per le frequenze medie, il nsIsolatori coassiali RF da 18 GHzpotrebbe essere la soluzione che stai cercando.

Perdita di inserzione

La perdita di inserzione è un altro parametro critico. È la quantità di potenza del segnale che viene persa quando il segnale RF passa attraverso l'isolatore. In un mondo ideale, vorremmo una perdita di inserzione pari a zero, ma in realtà c'è sempre una certa perdita. Una perdita di inserzione inferiore significa che una maggiore potenza del segnale viene trasferita attraverso l'isolatore, il che è generalmente migliore per le prestazioni del sistema.

Tipicamente, la perdita di inserzione viene misurata in decibel (dB). Per la maggior parte delle applicazioni, una perdita di inserzione inferiore a 0,5 dB è considerata buona. Tuttavia, in alcuni sistemi ad alte prestazioni, potrebbe essere necessario un isolatore con una perdita di inserzione ancora più bassa, come 0,2 dB o meno. Quando si sceglie un isolatore, assicurarsi di controllare le specifiche sulla perdita di inserzione e confrontarle con i requisiti del sistema.

Isolamento

L'isolamento è la misura di quanto bene l'isolatore blocca il segnale nella direzione opposta. Si misura anche in dB. Un valore di isolamento più elevato significa che l'isolatore è più efficace nel prevenire riflessioni e interferenze del segnale.

Ad esempio, se un isolatore ha un isolamento di 20 dB, significa che la potenza del segnale nella direzione inversa è ridotta di un fattore 100 rispetto alla direzione in avanti. In molti sistemi RF è sufficiente un isolamento di 20 - 30 dB. Ma nelle applicazioni in cui esiste un rischio elevato di interferenza del segnale, potrebbe essere necessario un isolatore con un isolamento ancora più elevato, ad esempio 40 dB o più.

Gestione della potenza

La gestione della potenza si riferisce alla quantità massima di potenza RF che l'isolatore può gestire senza danneggiarsi. Questo è un parametro importante, soprattutto nei sistemi RF ad alta potenza. Se si supera la capacità di gestione della potenza dell'isolatore, ciò può causare surriscaldamento, peggioramento delle prestazioni o addirittura danni permanenti.

La capacità di gestione della potenza di un isolatore dipende da diversi fattori, tra cui il design, i materiali e il meccanismo di raffreddamento. Quando selezioni un isolatore, assicurati di sceglierne uno con una capacità di gestione della potenza superiore al livello di potenza massimo del tuo sistema.

VSWR (rapporto onda stazionaria di tensione)

VSWR è una misura di quanto bene l'isolatore è adattato all'impedenza del sistema RF. Un VSWR basso indica un buon adattamento di impedenza, il che significa che una parte maggiore della potenza del segnale viene trasferita attraverso l'isolatore e una quantità minore viene riflessa indietro.

Un VSWR di 1:1 è l'ideale, ma in pratica è difficile da ottenere. La maggior parte degli isolatori RF hanno un VSWR compreso tra circa 1,2:1 e 1,5:1. Un VSWR più elevato può portare a una maggiore perdita di inserzione e riflessioni del segnale, che possono ridurre le prestazioni del sistema RF.

Intervallo di temperatura

L'intervallo di temperatura è l'intervallo di temperature in cui l'isolatore può funzionare in modo efficace. Applicazioni diverse hanno requisiti di temperatura diversi. Ad esempio, nelle applicazioni esterne, l'isolatore potrebbe dover funzionare in un ampio intervallo di temperature, da -40°C a +85°C.

Quando si sceglie un isolatore, assicurarsi di controllare le specifiche dell'intervallo di temperatura e assicurarsi che soddisfi i requisiti della propria applicazione. Alcuni isolatori sono progettati per funzionare a temperature estreme, mentre altri sono più adatti per ambienti interni o controllati.

Spostamento di fase

Lo sfasamento è il cambiamento nella fase del segnale RF mentre passa attraverso l'isolatore. In alcune applicazioni, come le antenne a schiera di fase, lo sfasamento dell'isolatore deve essere attentamente controllato. Uno sfasamento stabile e prevedibile è importante per mantenere il corretto funzionamento del sistema RF.

La maggior parte degli isolatori RF presenta uno sfasamento relativamente piccolo, ma è comunque un aspetto da considerare, soprattutto nelle applicazioni in cui la precisione della fase è fondamentale.

Dimensioni della confezione e montaggio

Anche le dimensioni del contenitore e le opzioni di montaggio dell'isolatore sono considerazioni importanti. A seconda dell'applicazione, potrebbe essere necessario un isolatore piccolo e compatto che possa essere facilmente integrato in un circuito stampato (PCB). Oppure potresti aver bisogno di un isolatore più grande con un meccanismo di montaggio specifico per un sistema RF montato su rack.

Offriamo una varietà di dimensioni del pacchetto e opzioni di montaggio per soddisfare le diverse esigenze dei nostri clienti. Che tu abbia bisogno di un isolatore a montaggio superficiale per un PCB o di un isolatore montato su flangia per un sistema rack, abbiamo la soluzione per te.

Costo

Ultimo ma non meno importante, il costo è sempre un fattore. Il costo di un isolatore RF dipende da diversi fattori, inclusi i parametri prestazionali, la gamma di frequenza, la capacità di gestione della potenza e la marca. Sebbene sia importante ottenere le migliori prestazioni con il miglior rapporto qualità-prezzo, devi anche bilanciare i costi con il tuo budget.

Quando si confrontano diversi isolatori, assicurarsi di considerare il valore complessivo. Un isolatore leggermente più costoso con parametri prestazionali migliori potrebbe farti risparmiare denaro nel lungo periodo riducendo la necessità di componenti aggiuntivi o aggiornamenti del sistema.

Quindi ecco qua: i parametri chiave degli isolatori RF. Quando scegli un isolatore RF per la tua applicazione, assicurati di considerare attentamente questi parametri e di scegliere quello che meglio soddisfa le tue esigenze.

Se non sei ancora sicuro di quale isolatore RF sia adatto a te o se hai altre domande, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione perfetta per il tuo sistema RF. Che tu sia una piccola startup o una grande azienda, abbiamo l'esperienza e i prodotti per soddisfare le tue esigenze. Contattaci oggi per avviare il processo di approvvigionamento e lavoriamo insieme per portare il tuo sistema RF al livello successivo!

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde (4a ed.). Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde (2a ed.). Wiley.
