Quali sono le proprietà elettriche dei connettori coassiali?

I connettori coassiali, comunemente denominati connettori coassiali, sono componenti fondamentali nei moderni sistemi elettrici ed elettronici. In qualità di fornitore leader di connettori coassiali, ho potuto constatare in prima persona il ruolo fondamentale che questi connettori svolgono nel garantire una trasmissione efficiente del segnale in varie applicazioni. In questo post del blog approfondirò le proprietà elettriche dei connettori coassiali, esplorando come queste caratteristiche influiscono sulle prestazioni e perché sono importanti in diversi scenari.

Impedenza

Una delle proprietà elettriche più cruciali dei connettori coassiali è l'impedenza. L'impedenza, misurata in ohm (Ω), rappresenta l'opposizione al flusso di corrente alternata (CA) in un circuito. Nel contesto dei connettori coassiali, l'adattamento dell'impedenza è essenziale per ridurre al minimo le riflessioni del segnale e massimizzare il trasferimento di potenza.

La maggior parte dei connettori coassiali sono progettati per avere un'impedenza caratteristica di 50 Ω o 75 Ω. La scelta tra questi due valori dipende dall'applicazione specifica. Ad esempio, i connettori da 50 Ω sono comunemente utilizzati nelle applicazioni a radiofrequenza (RF) e a microonde, come telecomunicazioni, sistemi radar e reti wireless. Questo perché 50 Ω fornisce un buon compromesso tra capacità di gestione della potenza e attenuazione del segnale. D'altro canto, i connettori da 75 Ω vengono generalmente utilizzati in applicazioni video e audio, tra cui televisione via cavo (CATV), TV satellitare e sistemi di interfaccia multimediale ad alta definizione (HDMI), dove la bassa perdita di segnale è la preoccupazione principale.

Quando un connettore coassiale non è adeguatamente adattato in termini di impedenza al cavo e all'apparecchiatura collegati, si verificano riflessioni del segnale. Queste riflessioni possono causare onde stazionarie, che portano a una diminuzione della qualità del segnale, a un aumento del rumore e a una riduzione dell’efficienza del trasferimento di potenza. Pertanto, è essenziale selezionare connettori coassiali con l'impedenza corretta per l'applicazione specifica per garantire prestazioni ottimali.

Perdita di inserzione

La perdita di inserzione è un'altra proprietà elettrica significativa dei connettori coassiali. Misura la quantità di potenza del segnale che viene persa quando un segnale passa attraverso un connettore. La perdita di inserzione è tipicamente espressa in decibel (dB) ed è influenzata da diversi fattori, tra cui il design del connettore, la qualità dei materiali utilizzati e la frequenza del segnale.

Alle frequenze più basse la perdita di inserzione è dovuta principalmente alla resistenza dei conduttori del connettore. All'aumentare della frequenza, altri fattori come le perdite dielettriche e le perdite per radiazione diventano più significativi. I connettori coassiali di alta qualità sono progettati per ridurre al minimo la perdita di inserzione, garantendo che la maggior parte possibile della potenza del segnale venga trasmessa dalla sorgente al carico.

La perdita di inserzione di un connettore coassiale può essere influenzata dalla sua struttura fisica. Ad esempio, i connettori con scarso contatto tra i conduttori interno ed esterno o con traferri nel materiale dielettrico possono avere perdite di inserzione maggiori. Inoltre, anche la finitura superficiale dei conduttori può influire sulla perdita di inserzione. I connettori con superfici del conduttore lisce e pulite generalmente presentano perdite di inserzione inferiori rispetto a quelli con superfici ruvide o ossidate.

Perdita di ritorno

La perdita di ritorno è strettamente correlata all'adattamento dell'impedenza ed è una misura della quantità di potenza del segnale riflessa da un connettore. Anch'essa è espressa in decibel (dB) e si calcola come rapporto tra la potenza riflessa e la potenza incidente. Un valore elevato della perdita di ritorno indica un buon adattamento di impedenza e basse riflessioni del segnale.

La perdita di ritorno è un parametro importante perché le riflessioni del segnale possono causare interferenze e degradare le prestazioni complessive del sistema. Nelle applicazioni RF e a microonde, un'elevata perdita di ritorno è fondamentale per mantenere l'integrità del segnale trasmesso. Ad esempio, in un sistema di comunicazione wireless, una scarsa perdita di ritorno nei connettori coassiali può portare a una riduzione della potenza del segnale, a un aumento del tasso di errori di bit e a una riduzione della portata.

Per ottenere un'elevata perdita di riflessione, i connettori coassiali devono essere progettati e realizzati con precisione. Ciò include la garanzia del corretto allineamento dei conduttori interni ed esterni, l'utilizzo di materiali dielettrici di alta qualità e il mantenimento di tolleranze strette durante il processo di produzione.

Capacità

La capacità è la capacità di un connettore coassiale di immagazzinare energia elettrica in un campo elettrico. Si misura in picofarad (pF) ed è determinato dalle dimensioni fisiche del connettore, dalla costante dielettrica del materiale isolante e dalla distanza tra i conduttori interno ed esterno.

In un connettore coassiale, la capacità può influenzare la velocità di propagazione del segnale e la risposta in frequenza. Un valore di capacità più elevato può causare una velocità di propagazione del segnale più lenta e una riduzione delle prestazioni ad alta frequenza del connettore. Pertanto, i connettori coassiali sono progettati per avere valori di capacità bassi e stabili per garantire una trasmissione del segnale rapida e precisa.

La scelta del materiale dielettrico può avere un impatto significativo sulla capacità di un connettore coassiale. Ad esempio, i connettori che utilizzano materiali a bassa costante dielettrica, come aria o PTFE (politetrafluoroetilene), hanno generalmente valori di capacità inferiori rispetto a quelli che utilizzano materiali ad alta costante dielettrica.

Induttanza

L'induttanza è la proprietà di un connettore coassiale che si oppone alle variazioni della corrente che lo attraversa. Si misura in nanohenry (nH) ed è legato al campo magnetico generato dalla corrente nei conduttori del connettore.

Analogamente alla capacità, l'induttanza può influenzare la velocità di propagazione del segnale e la risposta in frequenza di un connettore coassiale. Valori elevati di induttanza possono causare distorsioni del segnale e una diminuzione delle prestazioni ad alta frequenza. I connettori coassiali sono progettati per ridurre al minimo l'induttanza utilizzando geometrie e materiali dei conduttori adeguati.

Ad esempio, i conduttori interno ed esterno di un connettore coassiale sono disposti in modo tale che i campi magnetici generati dalle correnti nei due conduttori si annullino a vicenda in una certa misura, riducendo l'induttanza complessiva del connettore.

Tensione di resistenza dielettrica

La tensione di resistenza dielettrica, nota anche come tensione di rottura, è la tensione massima che un connettore coassiale può sopportare senza subire guasti elettrici. Il guasto elettrico si verifica quando il materiale dielettrico tra i conduttori interno ed esterno del connettore non riesce a isolare i due conduttori, consentendo alla corrente di fluire attraverso il dielettrico.

Questa proprietà è fondamentale nelle applicazioni in cui sono presenti segnali ad alta tensione. Ad esempio, in alcuni amplificatori di potenza RF e apparecchiature di test ad alta tensione, i connettori coassiali devono essere in grado di resistere ad alte tensioni senza rompersi. La tensione di resistenza dielettrica di un connettore coassiale dipende dal tipo di materiale dielettrico utilizzato, dallo spessore dello strato dielettrico e dalla costruzione fisica del connettore.

Efficacia della schermatura

L'efficacia della schermatura misura la capacità di un connettore coassiale di impedire alle interferenze elettromagnetiche (EMI) di entrare o uscire dal connettore. Nei moderni sistemi elettronici, le EMI possono causare problemi significativi, come interferenze di segnale, danneggiamento dei dati e malfunzionamento delle apparecchiature.

I connettori coassiali sono progettati con un conduttore esterno che funge da schermo per proteggere il conduttore interno dalle EMI esterne. L'efficacia della schermatura di un connettore coassiale è generalmente espressa in decibel (dB) ed è influenzata dal materiale, dallo spessore e dalla struttura del conduttore esterno.

I connettori coassiali di alta qualità utilizzano materiali con elevata conduttività elettrica, come rame o alluminio, affinché il conduttore esterno fornisca una schermatura efficace. Inoltre, anche il design del connettore, inclusa la connessione tra il conduttore esterno e la schermatura del cavo, può influire sull'efficacia della schermatura.

Applicazioni dei connettori coassiali basate sulle proprietà elettriche

Le proprietà elettriche dei connettori coassiali determinano la loro idoneità per diverse applicazioni. Ad esempio, nelle telecomunicazioni, dove la trasmissione dei dati ad alta velocità e la bassa perdita di segnale sono cruciali, sono necessari connettori con bassa perdita di inserzione, elevata perdita di ritorno e corretto adattamento dell'impedenza. In campo medico, dove l'affidabilità e la bassa interferenza sono essenziali, sono preferiti connettori coassiali con buona efficacia di schermatura ed elevata tensione dielettrica.

Nei settori aerospaziale e della difesa, i connettori coassiali devono essere in grado di funzionare in ambienti difficili, comprese temperature elevate, pressioni elevate e livelli elevati di vibrazioni. Pertanto sono necessari connettori con proprietà elettriche stabili in condizioni estreme.

Prodotti correlati

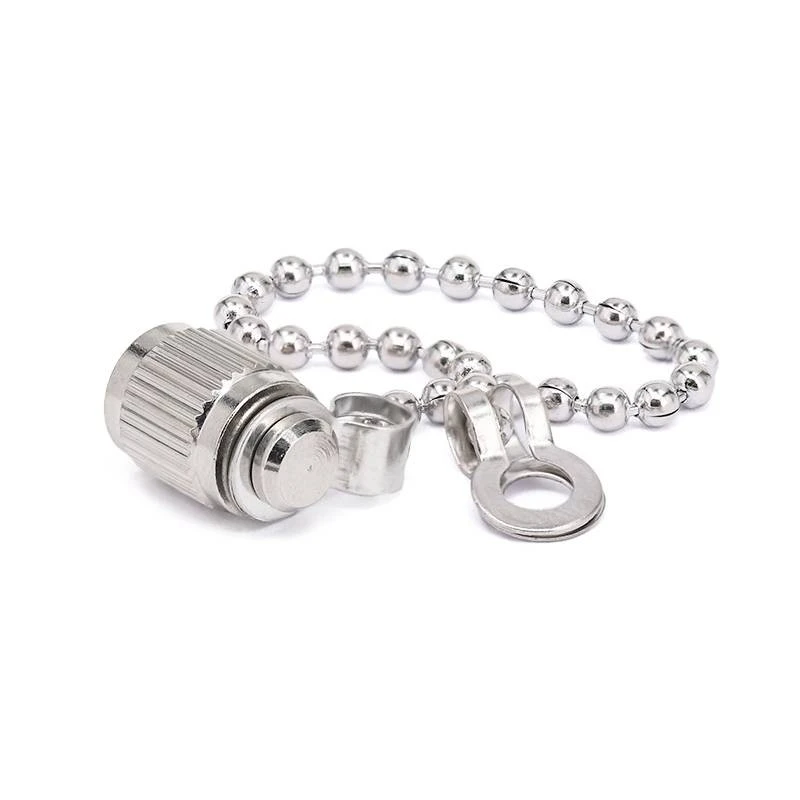

In qualità di fornitore di connettori coassiali, offriamo anche una gamma di prodotti correlati che possono migliorare le prestazioni e la funzionalità dei vostri sistemi coassiali. Per esempio,Perle di vetropuò essere utilizzato per migliorare l'isolamento e la stabilità meccanica dei connettori coassiali. NostroConnettori sostituibili sul campofornire flessibilità e facilità di installazione sul campo, mentreCappucci antipolvere per connettoriaiutano a proteggere i connettori da polvere, sporco e umidità, garantendo affidabilità a lungo termine.

Conclusione

In conclusione, le proprietà elettriche dei connettori coassiali, tra cui impedenza, perdita di inserzione, perdita di ritorno, capacità, induttanza, tensione di resistenza dielettrica ed efficacia di schermatura, svolgono un ruolo fondamentale nel determinare le prestazioni dei sistemi elettrici ed elettronici. Come fornitore, comprendiamo l'importanza di queste proprietà e ci impegniamo a fornire connettori coassiali di alta qualità che soddisfino le diverse esigenze dei nostri clienti.

Se cerchi connettori coassiali o prodotti correlati, ti invitiamo a contattarci per una discussione dettagliata sulle tue esigenze specifiche. Il nostro team di esperti è pronto ad assistervi nella scelta dei connettori giusti per la vostra applicazione per garantire prestazioni e affidabilità ottimali.
