Quali sono le differenze tra circolatori RF monolitici e ibridi?

Nel campo della tecnologia a radiofrequenza (RF), i circolatori svolgono un ruolo cruciale nella gestione del flusso di segnali RF. Sono dispositivi passivi non reciproci che consentono ai segnali di viaggiare in una direzione specifica attorno ai porti. Due tipi comuni di circolatori RF sono i circolatori monolitici e ibridi. In qualità di fornitore di circolatori RF, ho assistito in prima persona alle caratteristiche e alle applicazioni uniche di questi due tipi e in questo blog approfondirò le loro differenze.

1. Progettazione strutturale

Circolatori RF monolitici

I circolatori RF monolitici sono costruiti come un'unica unità integrata. I componenti principali, come il materiale di ferrite, i circuiti a microstriscia o stripline e le strutture magnetiche, sono fabbricati su un unico substrato. Questa costruzione in un unico pezzo offre numerosi vantaggi. In primo luogo, fornisce un elevato livello di stabilità meccanica. Poiché tutti i componenti fanno parte di un'unica struttura, vi è un minor rischio di disallineamento o guasti meccanici dovuti a vibrazioni o urti esterni.

In secondo luogo, il design compatto dei circolatori monolitici li rende ideali per applicazioni in cui lo spazio è limitato. Ad esempio, nei dispositivi di comunicazione di piccole dimensioni come radio portatili o sistemi radar in miniatura, il circolatore monolitico può essere facilmente integrato nello spazio disponibile limitato.

Circolatori RF ibridi

I circolatori RF ibridi, invece, sono costruiti combinando più componenti discreti. Questi componenti possono includere elementi in ferrite separati, connettori e schede a circuiti stampati. La natura modulare dei circolatori ibridi consente una maggiore flessibilità nella progettazione. Gli ingegneri possono scegliere diversi tipi di materiali di ferrite, connettori e configurazioni di circuiti in base ai requisiti specifici dell'applicazione.

Tuttavia, questa modularità presenta anche alcuni inconvenienti. I molteplici componenti devono essere assemblati con cura, il che aumenta il rischio di disallineamento. Un piccolo disallineamento durante il processo di assemblaggio può peggiorare significativamente le prestazioni del circolatore, ad esempio aumentando la perdita di inserzione o riducendo l'isolamento.

2. Caratteristiche prestazionali

Perdita di inserzione

La perdita di inserzione è un parametro prestazionale critico per i circolatori RF, poiché rappresenta la quantità di potenza del segnale che viene persa mentre il segnale passa attraverso il circolatore. I circolatori monolitici hanno generalmente una perdita di inserzione inferiore rispetto ai circolatori ibridi. Il design integrato dei circolatori monolitici riduce il numero di interfacce e discontinuità nel percorso del segnale, con conseguente minore attenuazione del segnale.

Nelle applicazioni in cui la potenza del segnale è cruciale, come nei trasmettitori RF ad alta potenza, la minore perdita di inserzione dei circolatori monolitici può aiutare a mantenere l'integrità del segnale trasmesso. Ad esempio, in un sistema di comunicazione satellitare, un circolatore monolitico può garantire che il segnale RF ad alta potenza proveniente dal trasmettitore raggiunga l'antenna con una perdita minima.

I circolatori ibridi, a causa della loro costruzione a componenti discreti, possono avere una maggiore perdita di inserzione. Le interfacce tra i diversi componenti possono causare riflessioni e dispersione del segnale, con conseguente ulteriore perdita di potenza. Tuttavia, con un'attenta progettazione e una selezione di componenti di alta qualità, la perdita di inserzione dei circolatori ibridi può essere ridotta a un livello accettabile per molte applicazioni.

Isolamento

L'isolamento è un altro importante parametro di prestazione, che misura la capacità del circolatore di impedire la fuoriuscita di segnali tra porte non adiacenti. I circolatori monolitici offrono tipicamente buone prestazioni di isolamento. La struttura integrata aiuta a contenere i campi magnetici e a ridurre l'accoppiamento tra le porte.

In un sistema di comunicazione, un elevato isolamento è essenziale per prevenire interferenze tra diversi percorsi di segnale. Ad esempio, in un sistema ricetrasmettitore, il circolatore deve isolare il trasmettitore dal ricevitore per evitare autointerferenze. I circolatori monolitici possono ottenere efficacemente questo isolamento, garantendo il corretto funzionamento del ricetrasmettitore.

I circolatori ibridi possono anche fornire un isolamento elevato, ma richiedono una progettazione e una messa a punto più attente. I componenti discreti devono essere disposti e ottimizzati per ridurre al minimo l'accoppiamento tra le porte. In alcuni casi potrebbero essere necessari ulteriori componenti di schermatura o filtraggio per migliorare le prestazioni di isolamento dei circolatori ibridi.

Risposta in frequenza

I circolatori monolitici hanno spesso una risposta in frequenza più limitata rispetto ai circolatori ibridi. La progettazione integrata dei circolatori monolitici è ottimizzata per una gamma di frequenza specifica durante il processo di produzione. Una volta fabbricato, può essere difficile modificare la risposta in frequenza di un circolatore monolitico.

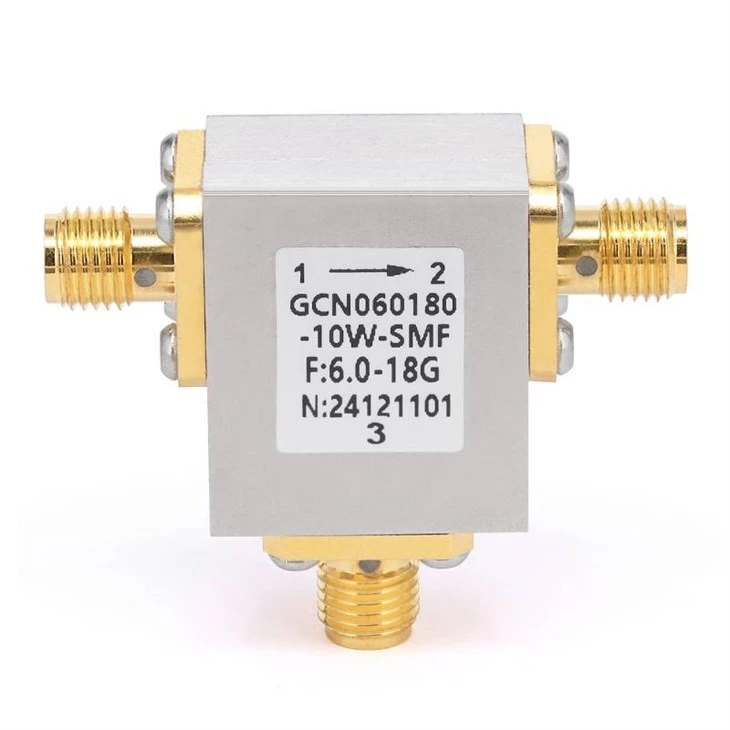

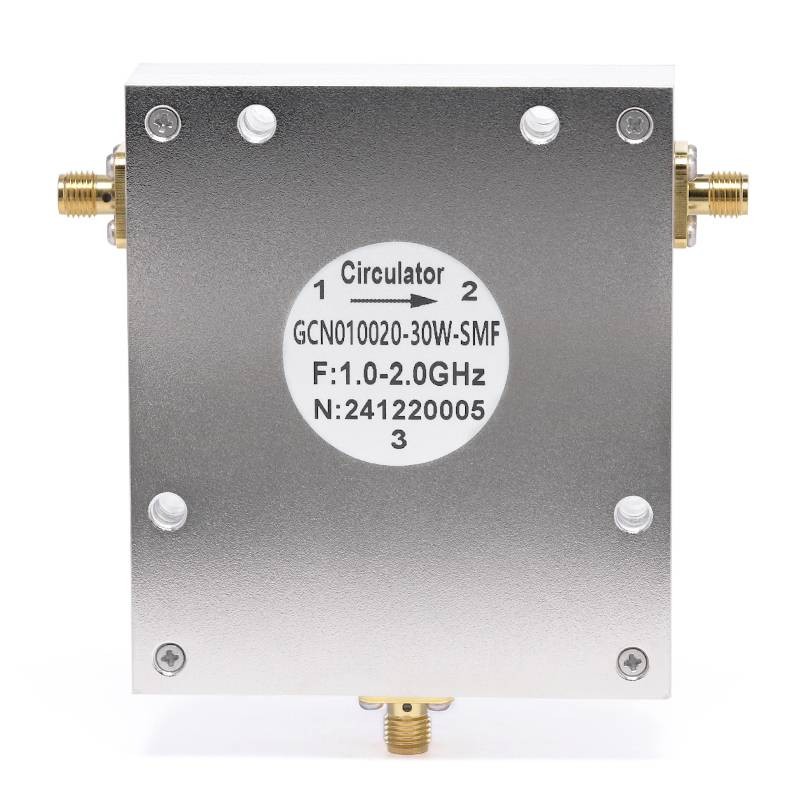

I circolatori ibridi, con il loro design modulare, offrono una maggiore flessibilità nella risposta in frequenza. Gli ingegneri possono selezionare diversi materiali di ferrite e configurazioni di circuito per ottenere una gamma di frequenze più ampia. Ad esempio, se un'applicazione richiede che un circolatore funzioni su un'ampia banda di frequenza, è possibile progettare un circolatore ibrido per soddisfare questo requisito. Offriamo una varietà di circolatori con diverse gamme di frequenza, come ad esempioCircolatori coassiali RF da 26,5 GHz,Circolatori coassiali RF da 40 GHz, ECircolatori coassiali RF da 18 GHz.

3. Considerazioni sui costi e sulla produzione

Costo

I circolatori monolitici sono generalmente più costosi da produrre rispetto ai circolatori ibridi. Il processo di fabbricazione dei circolatori monolitici prevede tecniche avanzate di produzione di semiconduttori, come la fotolitografia e la deposizione di film sottile. Questi processi richiedono attrezzature specializzate e ambienti puliti, che aumentano i costi di produzione.

I circolatori ibridi, essendo costituiti da componenti discreti, possono essere più convenienti. I componenti possono provenire da diversi fornitori e il processo di assemblaggio è relativamente semplice. Ciò rende i circolatori ibridi un’opzione più interessante per le applicazioni sensibili ai costi.

Complessità produttiva

La produzione di circolatori monolitici è un processo complesso e altamente specializzato. Richiede un controllo preciso dei parametri di fabbricazione per garantire prestazioni costanti dei circolatori. Qualsiasi deviazione nel processo produttivo può portare a variazioni significative nelle prestazioni dei circolatori monolitici.

I circolatori ibridi, pur richiedendo un accurato assemblaggio, hanno una complessità costruttiva relativamente inferiore. I componenti discreti possono essere facilmente testati e sostituiti se necessario durante il processo di assemblaggio. Ciò consente una maggiore flessibilità nel processo di produzione e può ridurre i tempi di produzione.

4. Applicazioni

Circolatori RF monolitici

I circolatori RF monolitici sono comunemente utilizzati in applicazioni in cui sono richieste prestazioni elevate, dimensioni compatte e affidabilità. Nelle applicazioni militari e aerospaziali, come i sistemi radar e i satelliti per comunicazioni, i circolatori monolitici sono preferiti per le loro eccellenti prestazioni e l'elevata affidabilità. Le dimensioni compatte dei circolatori monolitici li rendono adatti anche all'uso in dispositivi di comunicazione portatili e sistemi RF miniaturizzati.

Circolatori RF ibridi

I circolatori RF ibridi trovano ampie applicazioni nei sistemi di comunicazione commerciale, come stazioni base cellulari e router Wi-Fi. Il rapporto costo-efficacia e la flessibilità nella progettazione li rendono una scelta popolare per queste applicazioni. Inoltre, nei progetti di ricerca e sviluppo in cui i requisiti di frequenza possono cambiare, i circolatori ibridi possono essere facilmente modificati per soddisfare i nuovi requisiti.

Conclusione

In sintesi, i circolatori RF monolitici e ibridi presentano differenze distinte in termini di progettazione strutturale, caratteristiche prestazionali, costi e applicazioni. I circolatori monolitici offrono prestazioni elevate, dimensioni compatte ed elevata affidabilità, ma hanno un costo più elevato e una flessibilità di frequenza limitata. I circolatori ibridi, d'altro canto, offrono maggiore flessibilità di progettazione, rapporto costo-efficacia e una risposta in frequenza più ampia a scapito di prestazioni potenzialmente inferiori e di una maggiore complessità di assemblaggio.

In qualità di fornitore di circolatori RF, comprendiamo le diverse esigenze dei nostri clienti. Sia che tu abbia bisogno di un circolatore monolitico ad alte prestazioni per un'applicazione critica o di un circolatore ibrido conveniente per un progetto commerciale, possiamo offrirti la soluzione giusta. Se sei interessato ai nostri circolatori RF o hai requisiti specifici per il tuo progetto, non esitare a contattarci per una discussione dettagliata e una negoziazione dell'approvvigionamento.

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde (4a ed.). Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde (2a ed.). Wiley.
• Bahl, IJ e Bhartia, P. (1988). Progettazione di circuiti a stato solido per microonde. Wiley.
