Quali sono i guasti più comuni causati da carichi eccessivi sui connettori?

Nel mondo dei componenti elettronici, i connettori svolgono un ruolo fondamentale nel garantire la trasmissione senza interruzioni del segnale e la connettività elettrica. In qualità di fornitore leader di carichi di connettori, ho assistito in prima persona alle sfide che carichi eccessivi di connettori possono comportare per vari sistemi. Questo blog mira a far luce sui guasti comuni causati da carichi eccessivi sui connettori, attingendo alle esperienze del mondo reale e alla conoscenza del settore.

Informazioni sui carichi dei connettori

Prima di approfondire i guasti, è essenziale capire quali sono i carichi dei connettori. I carichi sui connettori si riferiscono alle sollecitazioni elettriche e meccaniche esercitate sui connettori durante il funzionamento. Questi carichi possono presentarsi sotto forma di corrente elettrica, tensione, forze meccaniche e stress termico. Quando questi carichi superano la capacità nominale del connettore, possono verificarsi una serie di problemi.

Guasti comuni dovuti a carichi eccessivi del connettore

Guasti elettrici

Uno dei guasti più diffusi causati da carichi eccessivi sui connettori è il guasto elettrico. Quando un connettore è sottoposto a una corrente elettrica superiore alla sua capacità nominale, può surriscaldarsi. Il surriscaldamento si verifica perché la resistenza nel connettore provoca una dissipazione di potenza sotto forma di calore. Con l'aumento della temperatura, le proprietà elettriche dei materiali dei connettori possono cambiare. Ad esempio, la conduttività dei contatti metallici potrebbe diminuire, determinando un aumento della resistenza. Questo aumento della resistenza aggrava ulteriormente il problema del riscaldamento, creando un circolo vizioso.

In casi estremi, il surriscaldamento può causare lo scioglimento o la fusione dei contatti metallici. Ciò provoca un cortocircuito che può disturbare l'intero sistema elettrico. I cortocircuiti possono anche danneggiare altri componenti collegati allo stesso circuito, portando a costose riparazioni e tempi di fermo del sistema.

Un altro guasto elettrico associato a carichi eccessivi è il degrado del segnale. I connettori sono progettati per trasmettere segnali con una perdita minima. Tuttavia, quando il carico è troppo elevato, la qualità del segnale può deteriorarsi. Ciò è particolarmente critico nelle applicazioni di trasmissione dati ad alta velocità, come nelle telecomunicazioni e nei data center. I segnali ad alta frequenza sono più suscettibili alle interferenze e all'attenuazione quando il connettore è sovraccarico. L'aumento del rumore e la ridotta potenza del segnale possono portare a errori di dati, perdita di pacchetti e degrado generale delle prestazioni del sistema.

Guasti meccanici

Carichi eccessivi del connettore possono anche causare guasti meccanici. Lo stress meccanico può essere esercitato sui connettori attraverso vari mezzi, come un'installazione non corretta, vibrazioni o forze di trazione o spinta eccessive. Quando un connettore è sovraccarico meccanicamente, la sua integrità fisica può essere compromessa.

Ad esempio, l'alloggiamento del connettore potrebbe rompersi o rompersi se sottoposto a sollecitazioni eccessive. L'alloggiamento è progettato per proteggere i componenti interni e fornire un ambiente stabile per la trasmissione del segnale. Un alloggiamento rotto può esporre i contatti a polvere, umidità e altri contaminanti, che possono ridurre ulteriormente le prestazioni del connettore.

I contatti all'interno del connettore possono anche essere danneggiati meccanicamente. I pin o le prese potrebbero piegarsi o rompersi, determinando uno scarso contatto elettrico. Ciò può provocare connessioni intermittenti, in cui la connessione elettrica viene persa e ripristinata in modo casuale. Le connessioni intermittenti sono difficili da diagnosticare e possono causare guasti intermittenti del sistema, spesso più difficili da risolvere rispetto ai guasti completi.

Inoltre, le vibrazioni possono causare l'allentamento dei contatti nel tempo. Ciò è particolarmente comune nelle applicazioni in cui l'apparecchiatura è soggetta a movimento costante, come nell'industria automobilistica o aerospaziale. I contatti allentati possono comportare un aumento della resistenza e della formazione di archi, che possono danneggiare i contatti e peggiorare ulteriormente le prestazioni elettriche.

Guasti termici

Lo stress termico è un altro fattore significativo che contribuisce ai guasti dei connettori. Come accennato in precedenza, carichi elettrici eccessivi possono causare surriscaldamento. Tuttavia, anche in assenza di correnti elettriche elevate, una scarsa dissipazione del calore può portare a problemi termici.

I connettori generano calore durante il normale funzionamento a causa della resistenza dei contatti. Se il calore non viene dissipato in modo efficace, la temperatura del connettore può salire a livelli pericolosi. Ciò può causare l'espansione e la contrazione dei materiali nel connettore, con conseguente stress meccanico e potenziali danni.

Ad esempio, l'alloggiamento in plastica del connettore potrebbe deformarsi a temperature elevate. Questa deformazione può influenzare l'allineamento dei contatti e l'adattamento complessivo del connettore. In casi estremi, la plastica può sciogliersi, esponendo i componenti interni e provocando un guasto completo del connettore.

Anche il ciclo termico, ovvero il riscaldamento e il raffreddamento ripetuti del connettore, può causare affaticamento dei materiali. Nel tempo, questa fatica può portare a crepe e fratture nel connettore, riducendone l'affidabilità e la durata.

Impatto su diversi tipi di carichi del connettore

I guasti causati da carichi eccessivi possono variare a seconda del tipo di carico del connettore. Diamo un'occhiata ad alcuni tipi specifici di carichi dei connettori e al modo in cui sono influenzati:

Carichi RF da 3,5 mm

I carichi RF da 3,5 mm sono comunemente utilizzati nelle applicazioni a radiofrequenza. Questi connettori sono progettati per gestire segnali ad alta frequenza con bassa perdita. Carichi eccessivi nei carichi RF da 3,5 mm possono portare a un significativo degrado del segnale. I segnali ad alta frequenza sono più sensibili ai cambiamenti di impedenza e attenuazione. Quando il carico è troppo elevato, l'adattamento dell'impedenza del connettore può essere interrotto, provocando riflessioni e perdita di segnale. Ciò può influire sulle prestazioni dell'intero sistema RF, come nei dispositivi di comunicazione wireless o nei sistemi radar.

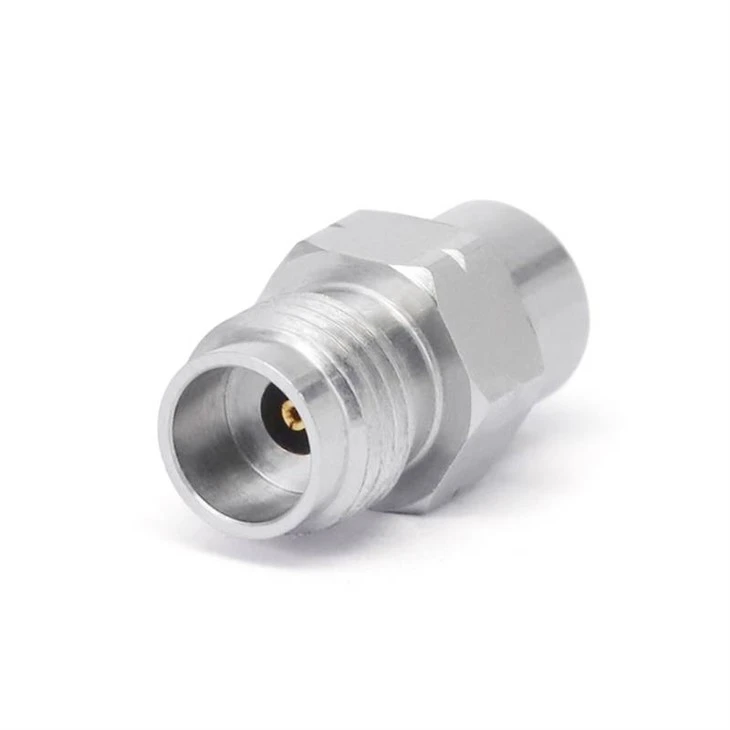

Carichi RF da 2,4 mm

I carichi RF da 2,4 mm vengono spesso utilizzati in applicazioni RF ad alte prestazioni, come nelle apparecchiature di test e misurazione. Questi connettori sono progettati per il funzionamento ad altissima frequenza. Carichi eccessivi possono causare gravi problemi elettrici e termici nei carichi RF da 2,4 mm. Le dimensioni ridotte di questi connettori li rendono più suscettibili al surriscaldamento, poiché l'area di dissipazione del calore è limitata. Il surriscaldamento può portare a cambiamenti nelle proprietà elettriche del connettore, come una maggiore perdita e una ridotta capacità di gestione della potenza.

Carichi RF da 1,0 mm

I carichi RF da 1,0 mm vengono utilizzati in applicazioni ad altissima frequenza, come nei sistemi di comunicazione a onde millimetriche. Questi connettori sono estremamente sensibili ai carichi eccessivi. I segnali ad alta frequenza nelle applicazioni a onde millimetriche richiedono un adattamento preciso dell'impedenza e una bassa perdita. Qualsiasi deviazione dalle condizioni di carico ottimali può comportare un significativo degrado del segnale, rendendo il sistema inaffidabile.

Prevenzione dei guasti causati da carichi eccessivi del connettore

Come fornitore di carichi di connettori, capisco l'importanza di prevenire questi guasti. Ecco alcune strategie per evitare carichi eccessivi sui connettori:

• Dimensionamento corretto: selezionare connettori idonei a gestire i carichi elettrici, meccanici e termici previsti. È fondamentale considerare i requisiti massimi di corrente, tensione e potenza dell'applicazione quando si sceglie un connettore.
• Installazione corretta: Assicurarsi che i connettori siano installati correttamente. Seguire attentamente le istruzioni di installazione del produttore per evitare stress meccanici e garantire un corretto allineamento.
• Manutenzione regolare: Effettuare ispezioni e manutenzioni regolari dei connettori. Verificare la presenza di segni di usura, danni e surriscaldamento. Pulire regolarmente i connettori per rimuovere polvere e contaminanti.
• Gestione termica: Implementare soluzioni efficaci di gestione termica, come dissipatori di calore o ventole di raffreddamento, per garantire che i connettori funzionino entro l'intervallo di temperatura consigliato.

Conclusione

Carichi eccessivi del connettore possono causare un'ampia gamma di guasti, inclusi guasti elettrici, meccanici e termici. Questi guasti possono avere un impatto significativo sulle prestazioni e sull’affidabilità dei sistemi elettrici ed elettronici. In qualità di fornitore di carichi di connettori, mi impegno a fornire prodotti di alta qualità e ad aiutare i nostri clienti a prevenire questi guasti.

Se hai bisogno di carichi di connettori affidabili o hai domande sulla prevenzione di guasti legati al carico dei connettori, ti incoraggio a contattarci per una discussione sull'approvvigionamento. Disponiamo di un team di esperti che può assistervi nella scelta dei connettori giusti per la vostra applicazione specifica e fornirvi il supporto necessario per garantire l'affidabilità a lungo termine dei vostri sistemi.

Riferimenti

• "Connettori in elettronica" di John Doe, pubblicato da ABC Publishing
• "Manuale del connettore RF" di Jane Smith, pubblicato da XYZ Press
• Standard e linee guida di settore relativi alla progettazione e alle prestazioni dei connettori.
