Quali sono le applicazioni degli isolatori RF negli accoppiatori RF?

Gli isolatori RF e gli accoppiatori RF sono due componenti cruciali nei sistemi a radiofrequenza (RF), ciascuno con le sue funzioni e caratteristiche uniche. In qualità di fornitore esperto di isolatori RF, ho assistito in prima persona a come questi due dispositivi funzionano in tandem per migliorare le prestazioni dei sistemi RF. In questo blog approfondirò le applicazioni degli isolatori RF negli accoppiatori RF, facendo luce sulle loro capacità combinate e sui vantaggi che apportano a vari settori.

Comprensione degli isolatori RF e degli accoppiatori RF

Prima di esplorare le loro applicazioni, comprendiamo brevemente cosa sono gli isolatori RF e gli accoppiatori RF. Un isolatore RF è un dispositivo a due porte che consente ai segnali RF di passare in una direzione fornendo allo stesso tempo un elevato isolamento nella direzione opposta. Viene utilizzato principalmente per proteggere i componenti RF sensibili dai segnali riflessi, che possono causare instabilità, interferenze e persino danni all'apparecchiatura.

D'altro canto, un accoppiatore RF è un dispositivo multiporta che campiona una porzione del segnale RF da una linea di trasmissione e la consegna a un'altra porta. Gli accoppiatori vengono utilizzati per vari scopi, come il monitoraggio del segnale, la misurazione della potenza e la distribuzione del segnale.

Applicazioni degli isolatori RF negli accoppiatori RF

Protezione del segnale

Una delle applicazioni principali degli isolatori RF negli accoppiatori RF è la protezione del segnale. In un tipico sistema RF, gli accoppiatori RF vengono spesso utilizzati per campionare e monitorare la potenza del segnale principale. Tuttavia, qualsiasi disadattamento di impedenza nel percorso di monitoraggio può causare riflessioni, che potrebbero poi ritornare alla sorgente e interrompere il segnale principale.

Posizionando un isolatore RF tra l'accoppiatore RF e l'apparecchiatura di monitoraggio, possiamo impedire che questi segnali riflessi raggiungano la sorgente. Ad esempio, in una stazione base wireless, l'accoppiatore RF campiona il segnale di uscita dell'amplificatore di potenza a scopo di monitoraggio. Un isolatore RF è installato tra l'accoppiatore e il misuratore di potenza per proteggere l'amplificatore di potenza dai segnali riflessi causati da disadattamenti di impedenza nel misuratore di potenza o nei cavi di collegamento. Ciò garantisce la stabilità e l'affidabilità del funzionamento dell'amplificatore di potenza.

Miglioramento della qualità del segnale

Gli isolatori RF possono anche migliorare la qualità del segnale nelle applicazioni con accoppiatori RF. Quando viene utilizzato un accoppiatore RF per la distribuzione del segnale, le porte di uscita possono subire condizioni di carico diverse, che possono portare a disadattamenti e riflessioni di impedenza. Queste riflessioni possono causare distorsioni e interferenze del segnale, degradando la qualità complessiva del segnale.

È possibile aggiungere un isolatore RF su ciascuna porta di uscita dell'accoppiatore RF per assorbire i segnali riflessi e fornire un carico adattato all'accoppiatore. Ciò aiuta a mantenere un segnale di uscita pulito e stabile, soprattutto nelle applicazioni ad alta frequenza dove l'integrità del segnale è della massima importanza. Ad esempio, in un sistema di comunicazione satellitare, gli accoppiatori RF vengono utilizzati per distribuire i segnali RF a più ricevitori. Gli isolatori RF sulle porte di uscita degli accoppiatori assicurano che i segnali ricevuti da ciascun ricevitore siano di alta qualità, esenti dalle interferenze causate dalle riflessioni.

Protezione dell'amplificatore di potenza nei sistemi accoppiati

Nei sistemi RF in cui gli amplificatori di potenza vengono utilizzati insieme ad accoppiatori RF, gli isolatori RF svolgono un ruolo fondamentale nella protezione degli amplificatori di potenza. Gli amplificatori di potenza sono sensibili alla potenza riflessa e un'eccessiva potenza riflessa può causare surriscaldamento e danni ai componenti dell'amplificatore.

Quando si utilizza un accoppiatore RF per campionare la potenza in uscita di un amplificatore di potenza, l'isolatore posizionato tra l'amplificatore e l'accoppiatore impedisce alla potenza riflessa dall'accoppiatore o dai successivi componenti di monitoraggio o distribuzione di raggiungere l'amplificatore. Ciò prolunga la durata dell'amplificatore di potenza e riduce il rischio di guasti al sistema. Ad esempio, in un sistema radar, l'amplificatore di potenza genera segnali RF ad alta potenza e un accoppiatore RF campiona una parte di questo segnale per il monitoraggio. L'isolatore RF garantisce che l'amplificatore di potenza funzioni in modo sicuro ed efficiente.

Esempi di prodotti specifici

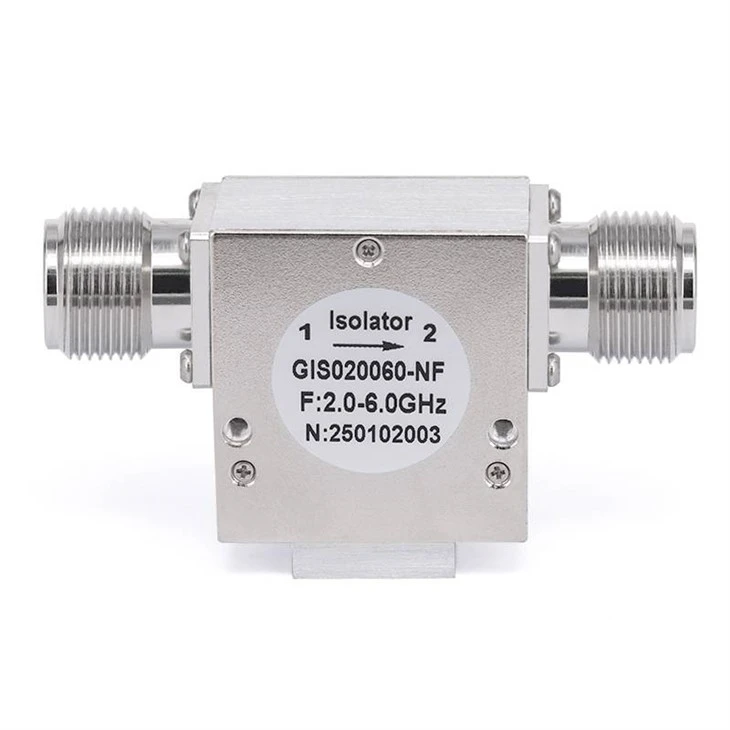

In qualità di fornitore di isolatori RF, offriamo un'ampia gamma di isolatori RF adatti a diverse applicazioni di accoppiatori RF. NostroIsolatori coassiali RF da 6 GHzsono ideali per applicazioni nella banda di frequenza 6GHz, come i sistemi Wi-Fi 6E. Questi isolatori forniscono un eccellente isolamento e una bassa perdita di inserzione, garantendo il funzionamento affidabile degli accoppiatori RF in questi sistemi.

Per le applicazioni ad alta frequenza, il nsIsolatori coassiali RF da 40 GHzsono progettati per gestire le sfide delle frequenze delle onde millimetriche. Sono comunemente utilizzati nelle stazioni base a onde millimetriche 5G, dove gli accoppiatori RF vengono utilizzati per il monitoraggio e la distribuzione del segnale. Gli isolatori proteggono i componenti sensibili del sistema dai segnali riflessi e mantengono la qualità del segnale a queste alte frequenze.

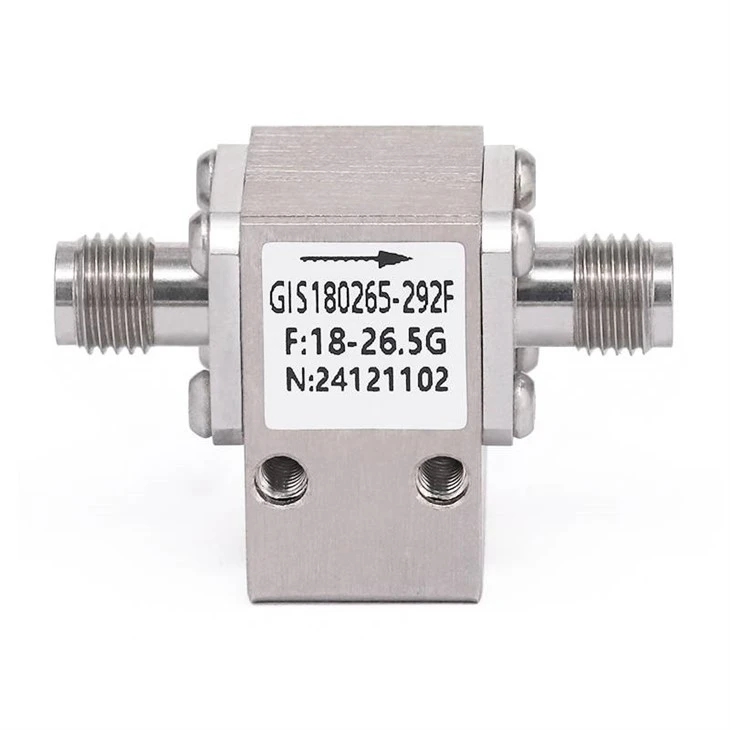

NostroIsolatori coassiali RF da 26,5 GHzsono adatti anche per applicazioni nella gamma di frequenza 24 - 26,5 GHz, come i sistemi radar automobilistici. In questi sistemi, gli accoppiatori RF vengono utilizzati per dividere e distribuire i segnali RF, mentre gli isolatori garantiscono la stabilità e l'affidabilità del funzionamento del radar proteggendo i componenti dalle riflessioni.

Conclusione e invito all'azione

In conclusione, le applicazioni degli isolatori RF negli accoppiatori RF sono diverse ed essenziali per il corretto funzionamento dei sistemi RF. Dalla protezione del segnale al miglioramento della qualità del segnale e alla protezione degli amplificatori di potenza, gli isolatori RF svolgono un ruolo cruciale nel migliorare le prestazioni e l'affidabilità dei sistemi basati su accoppiatori RF.

Se stai cercando isolatori RF di alta qualità per le tue applicazioni di accoppiatori RF, siamo qui per fornirti le migliori soluzioni. Il nostro team di esperti può aiutarti a selezionare gli isolatori più adatti in base alle tue esigenze specifiche. Che tu operi nel settore delle telecomunicazioni, aerospaziale o automobilistico, abbiamo i prodotti e le conoscenze per soddisfare le tue esigenze. Contattaci oggi per avviare una discussione sull'approvvigionamento e portare il tuo sistema RF al livello successivo.

Riferimenti

1. Pozar, DM (2011). Ingegneria delle microonde (4a ed.). Wiley.
2. Collin, RE (2001). Fondamenti per l'ingegneria delle microonde (2a ed.). McGraw-Hill.
3. Vendelin, GD, Pavio, AM e Rohde, UL (1990). Progettazione di circuiti a microonde utilizzando tecniche lineari e non lineari. Wiley.
