Come testare le prestazioni dei circolatori RF?

Testare le prestazioni dei circolatori RF è un passo cruciale per garantire la loro qualità e affidabilità, in particolare per un fornitore come noi. I circolatori RF sono passivi tre - o quattro dispositivi porta che consentono ai segnali RF di fluire in una direzione specifica, in genere in modo ciclico. In questo blog, esploreremo i vari metodi e considerazioni per testare le prestazioni dei circolatori RF.

Comprensione delle basi dei circolatori RF

Prima di approfondire i metodi di test, è importante avere una chiara comprensione di cosa sono i circolatori RF e di come funzionano. I circolatori RF sono progettati per isolare diverse parti di un sistema RF, prevenendo i riflessi e garantendo un flusso di segnale efficiente. Sono comunemente usati in applicazioni come sistemi radar, reti di comunicazione wireless e apparecchiature di test a microonde.

Il principio di base di un circolatore RF si basa sull'interazione tra il campo magnetico e il segnale RF. Quando un segnale RF entra in una porta del circolatore, è diretto alla porta successiva in una sequenza predefinita. Questa proprietà rende i circolatori utili per separare i percorsi di trasmissione e ricezione nei sistemi RF.

Parametri delle prestazioni chiave

Esistono diversi parametri di prestazione chiave che devono essere testati durante la valutazione di un circolatore RF. Questi parametri includono perdita di inserzione, isolamento, perdita di ritorno e sfasamento.

1. Perdita di inserzione
   La perdita di inserzione è la quantità di potenza che si perde quando un segnale RF passa attraverso il circolatore. Viene in genere misurato in decibel (DB). È auspicabile una bassa perdita di inserimento in quanto indica che il circolatore è efficiente nel trasmettere il segnale RF. Per misurare la perdita di inserimento, viene utilizzato un generatore di segnale per inviare un segnale RF noto in una porta del circolatore e viene utilizzato un misuratore di potenza per misurare la potenza nella porta di uscita. La differenza tra la potenza di input e la potenza di output è la perdita di inserimento.

2. Isolamento
   L'isolamento è la misura di quanto bene il circolatore separa i segnali tra diverse porte. È anche misurato in DB. L'alto isolamento è importante per prevenire interferenze tra diverse parti del sistema RF. Per misurare l'isolamento, viene applicato un segnale su una porta e viene misurata la potenza nella porta non adiacente. Il rapporto tra potenza di ingresso e potenza nella porta non adiacente fornisce il valore di isolamento.

3. Perdita di ritorno
   La perdita di restituzione è una misura della quantità di potenza che si riflette dal circolatore. È un'indicazione di quanto bene il circolatore è abbinato all'impedenza del sistema RF collegato. È auspicabile un'elevata perdita di rendimento in quanto significa che si riflette meno potere. La perdita di restituzione può essere misurata utilizzando un analizzatore di rete, che invia un segnale RF spazzato nel circolatore e misura il segnale riflesso.

4. SHASSAGGIO di fase
   Lo sfasamento è la variazione della fase del segnale RF mentre passa attraverso il circolatore. È importante nelle applicazioni in cui la fase del segnale deve essere controllata, ad esempio nelle antenne ad array a graduale. Lo sfasamento può essere misurato utilizzando un analizzatore di rete vettoriale, che può misurare sia la grandezza che la fase del segnale RF.



Attrezzatura di prova

Per testare le prestazioni dei circolatori RF, sono necessari diversi tipi di apparecchiature. Questi includono generatori di segnali, contatori di potenza, analizzatori di rete e analizzatori di spettro.

1. Generatori di segnale
   I generatori di segnale vengono utilizzati per generare segnali RF con frequenze specifiche, ampiezze e formati di modulazione. Sono essenziali per testare la perdita di inserimento e l'isolamento dei circolatori RF. Un buon generatore di segnali dovrebbe avere un ampio intervallo di frequenza, una stabilità di potenza in uscita elevata e un basso rumore di fase.

2. Contatori di potenza
   I misuratori di potenza vengono utilizzati per misurare la potenza del segnale RF. Sono usati in combinazione con i generatori di segnale per misurare la perdita di inserimento e l'isolamento. Un misuratore di potenza dovrebbe avere un'alta precisione e una vasta gamma dinamica.

3. Analizzatori di rete
   Gli analizzatori di rete sono le apparecchiature di test più versatili per i circolatori RF. Possono misurare contemporaneamente la perdita di inserimento, l'isolamento, la perdita di ritorno e lo sfasamento. Un analizzatore di rete invia un segnale RF spazzato nel circolatore e misura i segnali trasmessi e riflessi a frequenze diverse. Può anche visualizzare i risultati in vari formati, come grafici Smith e grafici di risposta in frequenza.

4. Analizzatori di spettro
   Gli analizzatori di spettro vengono utilizzati per analizzare lo spettro di frequenza del segnale RF. Possono essere usati per rilevare segnali o armoniche indesiderate generate dal circolatore. Un analizzatore di spettro può visualizzare la potenza del segnale in funzione della frequenza, consentendo una facile identificazione di eventuali problemi relativi alla frequenza.

Procedure di test

Il test dei circolatori RF prevede in genere i seguenti passaggi:

1. Setup iniziale
   Prima di iniziare i test, l'apparecchiatura di test deve essere calibrata per garantire misurazioni accurate. Il circolatore dovrebbe essere correttamente collegato all'apparecchiatura di test e l'impedenza del sistema dovrebbe essere abbinata all'impedenza del circolatore.

2. Misurazione della perdita di inserzione
   Un generatore di segnale è impostato su una frequenza e un'ampiezza specifiche e il segnale viene inviato in una porta del circolatore. Un misuratore di potenza viene utilizzato per misurare la potenza nella porta di uscita. La perdita di inserimento viene calcolata sottraendo la potenza di uscita dalla potenza di ingresso. Questa misurazione viene ripetuta a diverse frequenze per ottenere la risposta alla frequenza di perdita di inserimento.

3. Misurazione dell'isolamento
   Un segnale viene applicato a una porta del circolatore e la potenza nella porta non adiacente viene misurata utilizzando un misuratore di potenza. L'isolamento viene calcolato come rapporto tra potenza di ingresso e potenza nella porta non adiacente. Simile alla perdita di inserzione, l'isolamento viene misurato a frequenze diverse per ottenere la risposta alla frequenza di isolamento.

4. Misurazione della perdita di restituzione
   Un analizzatore di rete viene utilizzato per misurare la perdita di rendimento. L'analizzatore di rete invia un segnale RF spazzato nel circolatore e viene misurato il segnale riflesso. La perdita di ritorno viene visualizzata sull'analizzatore di rete in funzione della frequenza.

5. Misurazione dello spostamento di fase
   Un analizzatore di rete vettoriale viene utilizzato per misurare lo sfasamento. L'analizzatore di rete vettoriale misura sia la grandezza che la fase del segnale RF mentre passa attraverso il circolatore. Lo sfasamento viene calcolato come la differenza in fase tra i segnali di ingresso e uscita.

Considerazioni per i test

Quando si testano i circolatori RF, ci sono diverse considerazioni che devono essere prese in considerazione.

1. Condizioni ambientali
   Le prestazioni dei circolatori RF possono essere influenzate da condizioni ambientali come temperatura, umidità e vibrazioni. Pertanto, i test devono essere effettuati in condizioni ambientali controllate per garantire risultati accurati e ripetibili.

2. Perdite di cavi
   I cavi utilizzati per collegare il circolatore alle apparecchiature di test possono introdurre perdite e turni di fase. Queste perdite dovrebbero essere prese in considerazione quando si calcolano i parametri di prestazione del circolatore. Si consiglia di utilizzare cavi di alta qualità con basse perdite e caratteristiche di fase stabili.

3. Gamma di frequenza di test
   L'intervallo di frequenza di test dovrebbe coprire l'intera gamma di frequenza operativa del circolatore. Ciò garantisce che il circolatore funzioni bene attraverso lo spettro di frequenza previsto.

Conclusione

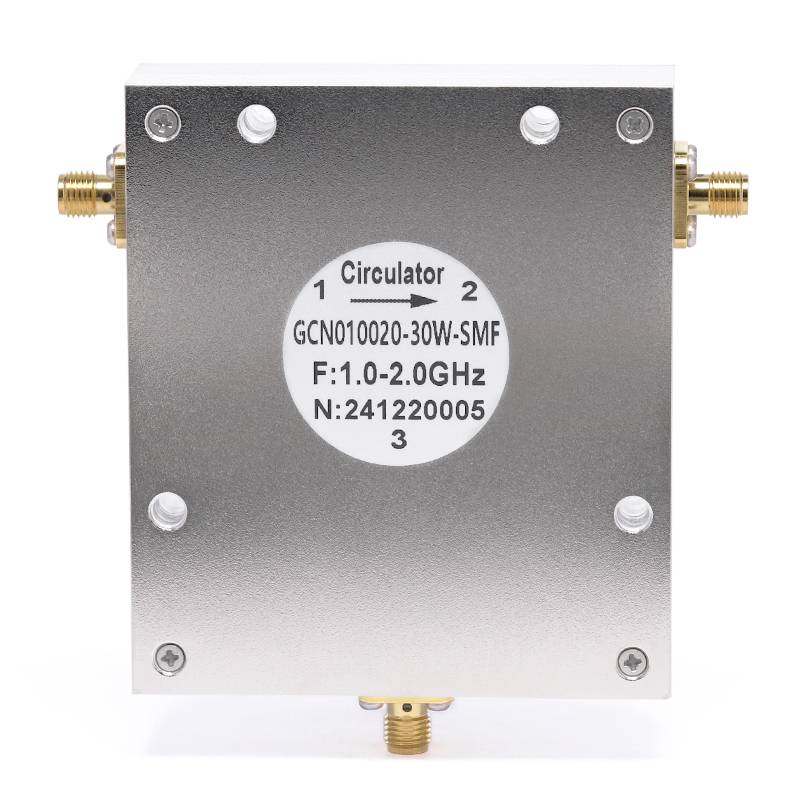

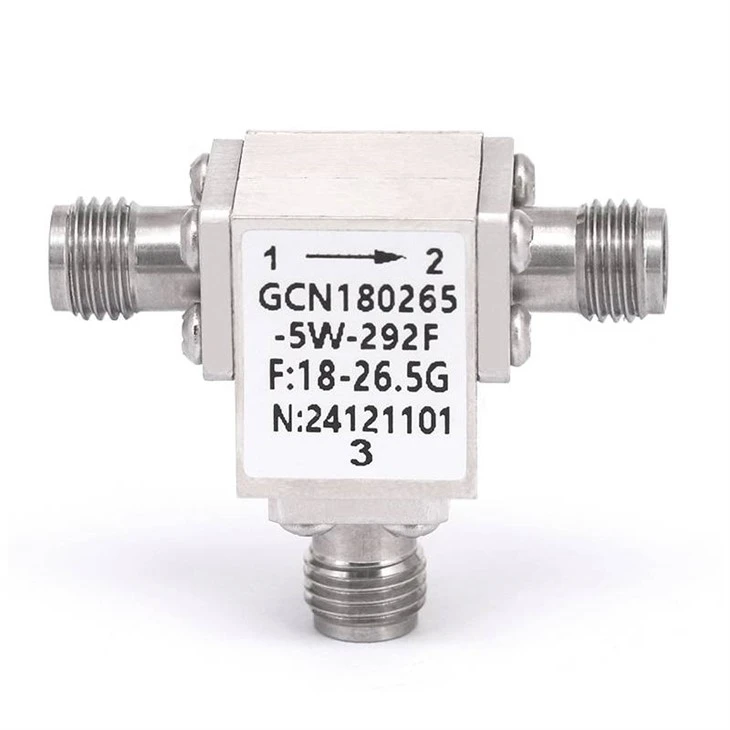

Testare le prestazioni dei circolatori RF è un processo complesso ma essenziale per garantire la loro qualità e affidabilità. Misurando i parametri delle prestazioni chiave come la perdita di inserimento, l'isolamento, la perdita di restituzione e il cambio di fase, possiamo garantire che il nostroCircolatori coassiali RFsoddisfare i più alti standard. Nella nostra azienda, ci impegniamo a fornire circolatori RF di alta qualità che sono accuratamente testati per garantire prestazioni ottimali.

Se hai bisogno di circolatori RF per il tuo sistema RF, ti invitiamo a contattarci per una discussione sugli appalti. Il nostro team di esperti è pronto ad aiutarti a selezionare i circolatori giusti per la tua applicazione specifica e a rispondere a qualsiasi domanda tu possa avere.

Riferimenti

• Pozar, DM (2011). Ingegneria a microonde. Wiley.
• Collin, RE (2001). Fondamenti per ingegneria a microonde. Wiley.
