Come ottimizzare le prestazioni di una SMA Bias Tee?

In qualità di fornitore di fiducia di SMA Bias Tee, comprendo il ruolo fondamentale che questi componenti svolgono in varie applicazioni RF e microonde. Un Bias Tee SMA è un dispositivo passivo che combina un segnale di polarizzazione CC con un segnale RF, consentendo la trasmissione simultanea di entrambi i segnali attraverso un unico cavo coassiale. Ottimizzare le prestazioni di un Bias Tee SMA è essenziale per garantire un funzionamento affidabile ed efficiente dei vostri sistemi. In questo post del blog condividerò alcuni preziosi spunti e suggerimenti pratici su come raggiungere questo obiettivo.

Comprendere le nozioni di base della SMA Bias Tee

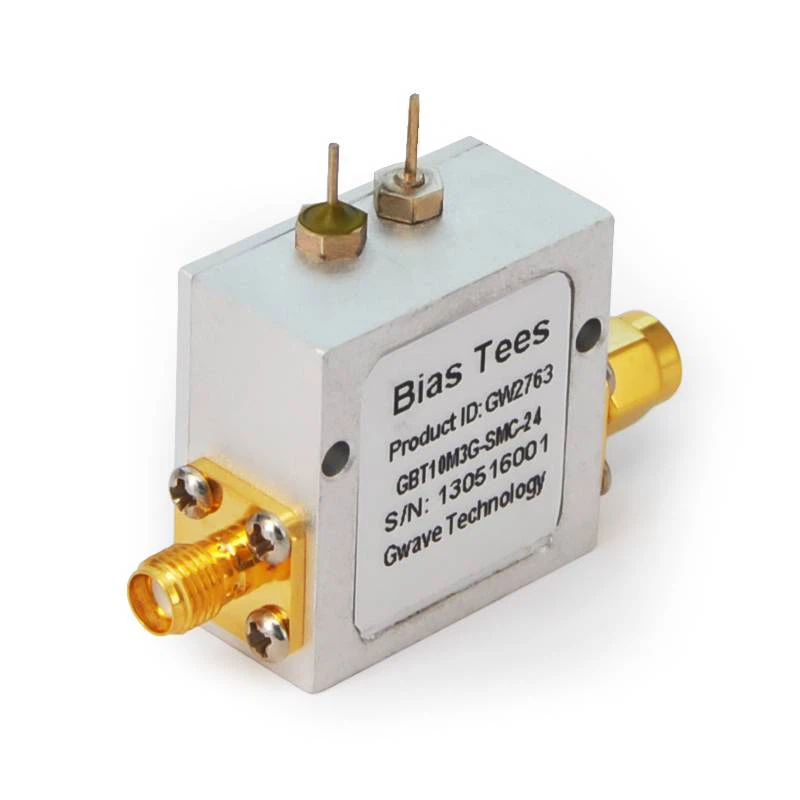

Prima di immergersi nelle tecniche di ottimizzazione, è importante avere una solida conoscenza dei principi di base di un Bias Tee SMA. Un Bias Tee SMA è generalmente costituito da due sezioni principali: un condensatore di blocco CC e un induttore di induttanza RF. Il condensatore di blocco CC blocca la polarizzazione CC dal percorso RF, mentre l'induttore di arresto RF consente alla polarizzazione CC di passare attraverso il carico bloccando al contempo l'ingresso del segnale RF nella sorgente CC.

Le prestazioni di un Bias Tee SMA sono caratterizzate da diversi parametri chiave, tra cui perdita di inserzione, perdita di ritorno, isolamento e resistenza CC. La perdita di inserzione si riferisce alla quantità di potenza del segnale persa quando il segnale RF passa attraverso il bias tee. La perdita di ritorno misura la quantità di potenza del segnale riflessa dal bias tee a causa di disadattamenti di impedenza. L'isolamento è il grado di separazione tra i percorsi CC e RF, garantendo che la polarizzazione CC non interferisca con il segnale RF. La resistenza CC è la resistenza del percorso CC, che influisce sull'efficienza dell'erogazione della polarizzazione CC.

Scegliere il Bias Tee SMA giusto

Il primo passo per ottimizzare le prestazioni di una SMA Bias Tee è selezionare il prodotto giusto per la tua applicazione specifica. Quando si sceglie una SMA Bias Tee, considerare i seguenti fattori:

• Gamma di frequenza:Assicurarsi che il bias tee sia progettato per funzionare nell'intervallo di frequenza del segnale RF. Diversi bias tee sono ottimizzati per diverse bande di frequenza, quindi è importante sceglierne uno che corrisponda alle tue esigenze.
• Gestione della potenza:Considera il livello di potenza del tuo segnale RF e scegli un bias tee in grado di gestire la massima potenza senza distorsioni o danni significativi.
• Perdita di inserzione e perdita di ritorno:Cerca un bias tee con bassa perdita di inserzione e alta perdita di ritorno per ridurre al minimo la degradazione del segnale e le riflessioni.
• Isolamento:Un elevato livello di isolamento tra i percorsi DC e RF è fondamentale per prevenire interferenze. Scegli una maglietta in sbieco con buone prestazioni di isolamento.
• Resistenza CC:È auspicabile una bassa resistenza CC per garantire un'erogazione efficiente della polarizzazione CC al carico.

Selezionando attentamente il giusto Bias Tee SMA, puoi gettare solide basi per prestazioni ottimali del tuo sistema.

Installazione e montaggio corretti

Una volta selezionato il Bias Tee SMA appropriato, un'installazione e un montaggio corretti sono essenziali per garantirne prestazioni ottimali. Ecco alcuni suggerimenti per l'installazione da tenere a mente:

• Pulizia:Prima di installare il bias tee, assicurarsi che i connettori e le superfici di accoppiamento siano puliti e privi di sporco, polvere e detriti. Utilizzare una soluzione detergente adeguata e un panno privo di lanugine per pulire i connettori.
• Coppia:Quando si stringono i connettori SMA, utilizzare la coppia appropriata per garantire un collegamento corretto. Un serraggio eccessivo può danneggiare i connettori, mentre un serraggio insufficiente può provocare uno scarso contatto elettrico e una maggiore perdita di inserimento.
• Montaggio:Montare il bias tee in una posizione stabile e sicura, lontano da fonti di calore, vibrazioni e interferenze elettromagnetiche. Utilizzare l'hardware di montaggio appropriato per garantire un'installazione rigida e affidabile.
• Gestione dei cavi:Una corretta gestione dei cavi è importante per ridurre al minimo la perdita di segnale e le interferenze. Mantenere i cavi RF e CC separati ed evitare piegature brusche o attorcigliamenti nei cavi.

Considerazioni sulla polarizzazione CC

Il bias DC è un fattore importante che può influenzare in modo significativo le prestazioni di un Bias Tee SMA. Di seguito sono riportate alcune considerazioni sull'applicazione della polarizzazione CC:

• Tensione e corrente:Assicurarsi che la tensione e la corrente di polarizzazione CC rientrino nell'intervallo specificato del bias tee. Il superamento della tensione o della corrente massima può danneggiare il bias tee e influenzarne le prestazioni.
• Stabilità dell'alimentatore:Utilizzare un alimentatore stabile e regolato per fornire la polarizzazione CC. Le fluttuazioni nella tensione di polarizzazione CC possono causare variazioni nel segnale RF e influenzare le prestazioni complessive del sistema.
• Filtraggio:Prendi in considerazione l'utilizzo di un filtro passa-basso tra l'alimentatore e il bias tee per rimuovere qualsiasi rumore o ondulazione ad alta frequenza dal bias CC. Ciò può contribuire a migliorare l'isolamento tra i percorsi CC e RF e ridurre le interferenze.

Condizionamento del segnale RF

Oltre alla corretta installazione e alle considerazioni sulla polarizzazione CC, anche il condizionamento del segnale RF può svolgere un ruolo cruciale nell'ottimizzazione delle prestazioni di un Bias Tee SMA. Ecco alcune tecniche per il condizionamento del segnale RF:

• Corrispondenza di impedenza:Assicurarsi che l'impedenza della sorgente RF, del carico e del bias tee siano abbinati correttamente per ridurre al minimo le riflessioni e massimizzare il trasferimento di potenza. Se necessario, utilizzare reti o trasformatori di adattamento dell'impedenza.
• Filtraggio:Utilizzare filtri RF appropriati per rimuovere eventuali frequenze o interferenze indesiderate dal segnale RF. Ciò può aiutare a migliorare il rapporto segnale-rumore e ridurre la distorsione.
• Amplificazione:Se il livello del segnale RF è troppo basso, considera l'utilizzo di un amplificatore per aumentare la potenza del segnale. Tuttavia, fai attenzione a non amplificare eccessivamente il segnale, poiché ciò potrebbe causare distorsioni e influenzare le prestazioni del bias tee.

Test e verifica

Dopo aver installato e configurato SMA Bias Tee, è importante testare e verificare le sue prestazioni per garantire che soddisfi i tuoi requisiti. Ecco alcune tecniche di test che puoi utilizzare:

• Misurazione della perdita di inserzione e della perdita di ritorno:Utilizzare un analizzatore di rete per misurare la perdita di inserzione e la perdita di ritorno del bias tee all'intervallo di frequenza desiderato. Confrontare i valori misurati con le specifiche fornite dal produttore per garantire che il bias tee funzioni entro limiti accettabili.
• Misurazione dell'isolamento:Misurare l'isolamento tra i percorsi CC e RF utilizzando un analizzatore di spettro o uno strumento simile. Un livello elevato di isolamento indica che il bias tee separa efficacemente i segnali DC e RF.
• Misurazione della resistenza CC:Utilizzare un multimetro per misurare la resistenza CC del bias tee. Confrontare il valore misurato con le specifiche per garantire che il percorso CC funzioni correttamente.

Conclusione

L'ottimizzazione delle prestazioni di un Bias Tee SMA è un passaggio fondamentale per garantire il funzionamento affidabile ed efficiente dei sistemi RF e a microonde. Selezionando il giusto raccordo a T, installandolo correttamente, considerando il bias CC e il condizionamento del segnale RF, nonché testando e verificando le sue prestazioni, è possibile ottenere risultati ottimali.

Come leaderT-shirt in sbieco SMAfornitore, ci impegniamo a fornire prodotti di alta qualità e supporto tecnico per aiutarvi a ottimizzare le prestazioni dei vostri sistemi. Se avete domande o avete bisogno di ulteriore assistenza, non esitate a contattarci per ulteriori informazioni e per discutere le vostre esigenze specifiche. Il nostro team di esperti è pronto ad aiutarvi a trovare le migliori soluzioni per le vostre applicazioni.

Riferimenti

• "Componenti passivi RF e microonde per sistemi di comunicazione" di Madhu Sudan Gupta
• "Ingegneria delle microonde" di David M. Pozar
