Come garantire la stabilità di un amplificatore RF?

Ehi, amici appassionati di RF! Come fornitore di amplificatori RF, ho visto in prima persona quanto sia fondamentale mantenere stabili questi ragazzacci. In questo blog condividerò alcuni suggerimenti su come garantire la stabilità di un amplificatore RF.

Cominciamo dalle basi. Cos'è esattamente la stabilità in un amplificatore RF? Bene, in termini semplici, un amplificatore stabile è quello che non oscilla o va in tilt in condizioni operative normali. Le oscillazioni possono disturbare il segnale, causare interferenze e persino danneggiare l'amplificatore stesso. Quindi, vogliamo assolutamente evitarlo.

1. Selezione corretta dei componenti

Il primo passo per garantire la stabilità dell'amplificatore è scegliere i componenti giusti. Ciò include transistor, resistori, condensatori e induttori. Ogni componente svolge un ruolo vitale nelle prestazioni dell'amplificatore e l'utilizzo di componenti di bassa qualità o non corrispondenti può portare a instabilità.

Per i transistor, dobbiamo considerare parametri come guadagno, figura di rumore e gestione della potenza. Un transistor con un guadagno troppo elevato può rendere l'amplificatore soggetto a oscillazioni. D'altra parte, un transistor con un basso guadagno potrebbe non fornire un'amplificazione sufficiente. Dobbiamo anche considerare la gamma di frequenza del transistor. Dovrebbe essere adatto alla frequenza operativa del nostro amplificatore.

Resistori, condensatori e induttori vengono utilizzati per polarizzazione, accoppiamento e adattamento. Ad esempio, i resistori di polarizzazione impostano il punto operativo CC del transistor. Se questi resistori non vengono selezionati correttamente, il transistor potrebbe non funzionare nella regione desiderata, causando instabilità. Condensatori e induttori vengono utilizzati per l'adattamento dell'impedenza. Un buon adattamento di impedenza tra l'amplificatore e il carico aiuta a trasferire la potenza in modo efficiente e riduce le possibilità di riflessioni, che possono causare oscillazioni.

2. Corrispondenza di input e output

L'adattamento dell'impedenza è estremamente importante per la stabilità dell'amplificatore. Quando le impedenze di ingresso e di uscita dell'amplificatore sono abbinate rispettivamente alle impedenze di sorgente e di carico, possiamo ridurre al minimo le riflessioni. Le riflessioni possono causare onde stazionarie nell'amplificatore, che possono portare a oscillazioni.

Possiamo utilizzare varie tecniche per l'adattamento dell'impedenza, come l'utilizzo di reti di adattamento. Queste reti possono essere costituite da condensatori e induttori. Ad esempio, è possibile utilizzare una semplice rete L per abbinare un'impedenza di carico all'impedenza di uscita dell'amplificatore. Esistono anche reti di abbinamento più complesse come la rete Pi e la rete T, che possono fornire una migliore corrispondenza su una gamma di frequenze più ampia.

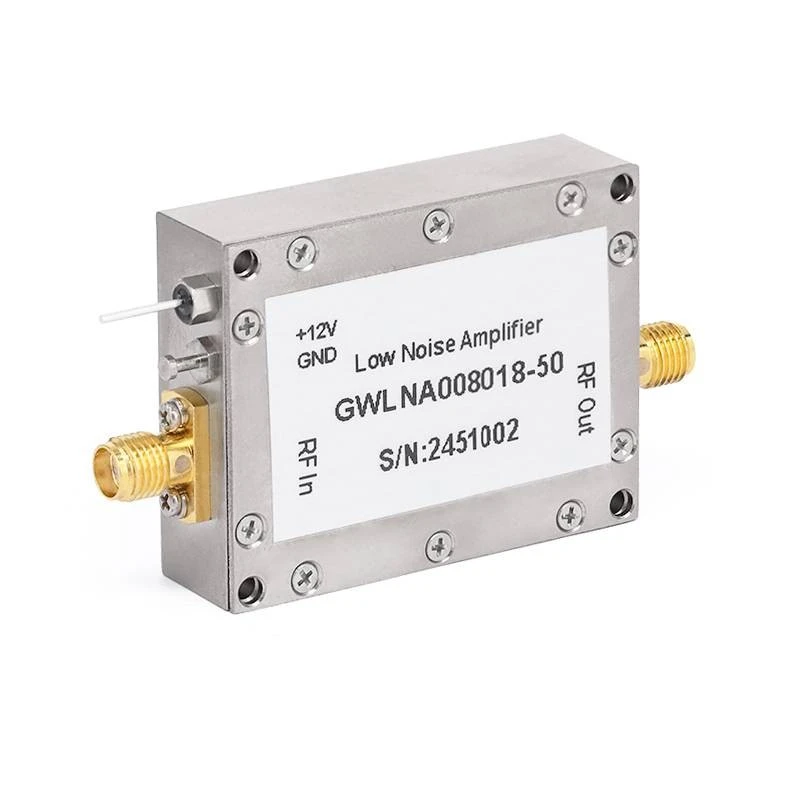

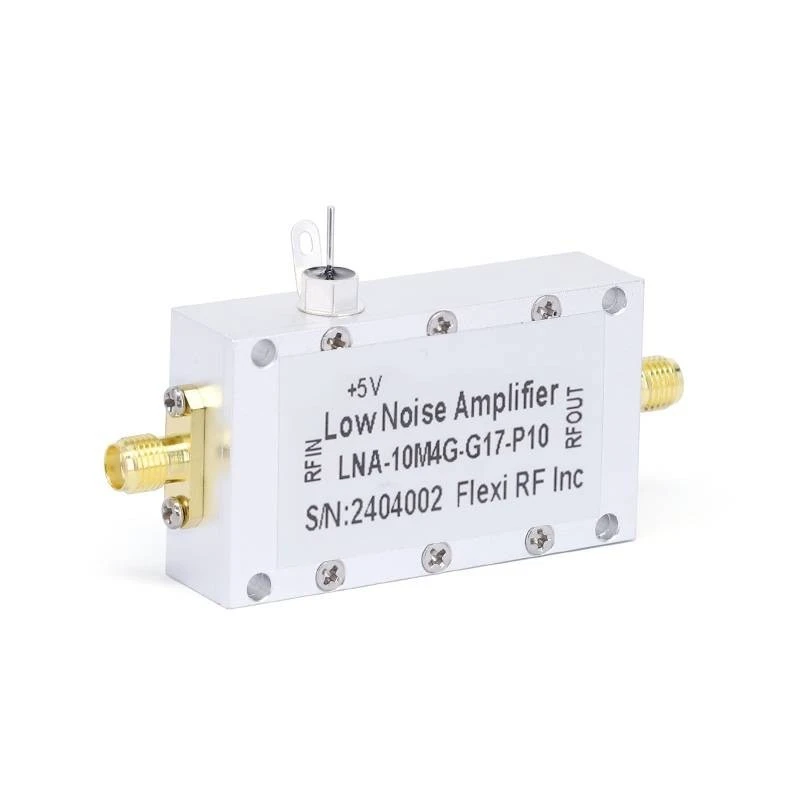

Nella nostra azienda offriamo una gamma di amplificatori RF con eccellente abbinamento di ingresso e uscita. Dai un'occhiata al nostroAmplificatori a basso rumore da 220 GHz,Amplificatori a basso rumore da 90 GHz, EAmplificatori a basso rumore da 18 GHz. Questi amplificatori sono progettati con reti di adattamento adeguate per garantire un funzionamento stabile.

3. Circuiti di polarizzazione

Il bias è un altro fattore chiave per la stabilità dell'amplificatore. Il circuito di polarizzazione imposta il punto operativo CC del transistor. Un circuito di polarizzazione stabile garantisce che il transistor funzioni nella regione lineare, dove può fornire un'amplificazione coerente.

Esistono diversi tipi di circuiti di polarizzazione, come polarizzazione fissa, polarizzazione automatica e polarizzazione del partitore di tensione. Il bias del partitore di tensione è uno dei circuiti di polarizzazione più comunemente utilizzati perché fornisce una buona stabilità in un'ampia gamma di condizioni operative. Utilizza due resistori per dividere la tensione di alimentazione e impostare la tensione di base del transistor.

Quando si progetta il circuito di polarizzazione, dobbiamo considerare fattori come i cambiamenti di temperatura. I transistor sono sensibili alla temperatura e le loro caratteristiche possono cambiare con la temperatura. Un buon circuito di polarizzazione dovrebbe essere in grado di compensare queste variazioni di temperatura e mantenere stabile il punto operativo.

4. Disposizione del circuito stampato

Il layout del circuito stampato (PCB) può avere un grande impatto sulla stabilità dell'amplificatore. Un layout PCB mal progettato può introdurre capacità e induttanze parassite indesiderate, che possono causare oscillazioni.

Dobbiamo prestare attenzione ai seguenti punti durante la progettazione del layout del PCB:

• Posizionamento dei componenti: Posizionare i componenti vicini tra loro per ridurre al minimo la lunghezza delle tracce di interconnessione. Tracce lunghe possono agire come antenne e irradiare energia elettromagnetica, che può causare interferenze e instabilità.
• Messa a terra: È essenziale uno schema di messa a terra adeguato. Dovremmo usare una configurazione a punto singolo o terra a stella per evitare loop di terra. I ritorni di terra possono introdurre rumore e causare instabilità nell'amplificatore.
• Disaccoppiamento dell'alimentazione: Utilizzare condensatori di disaccoppiamento in prossimità dei pin di alimentazione dei componenti. Questi condensatori aiutano a filtrare il rumore ad alta frequenza proveniente dall'alimentatore e ad evitare che influisca sulle prestazioni dell'amplificatore.

5. Feedback

Il feedback può essere utilizzato per migliorare la stabilità dell'amplificatore. Esistono due tipi di feedback: feedback positivo e feedback negativo. Il feedback positivo può aumentare il guadagno dell'amplificatore, ma può anche renderlo instabile. Il feedback negativo, d'altro canto, può ridurre il guadagno ma migliorare la stabilità, la linearità e la larghezza di banda dell'amplificatore.

Possiamo utilizzare il feedback negativo per controllare il guadagno dell'amplificatore e ridurre gli effetti delle variazioni dei parametri. Ad esempio, possiamo utilizzare un resistore nel percorso di feedback per impostare il guadagno dell'amplificatore. Regolando il valore di questo resistore, possiamo controllare la quantità di feedback negativo e quindi il guadagno dell'amplificatore.

6. Gestione termica

Il calore può avere un impatto significativo sulla stabilità dell'amplificatore. All'aumentare della temperatura dell'amplificatore, le caratteristiche dei componenti possono cambiare, il che può portare all'instabilità.

Dobbiamo garantire una corretta gestione termica dell'amplificatore. Questo può essere fatto utilizzando dissipatori di calore, ventole o altri dispositivi di raffreddamento. I dissipatori di calore vengono utilizzati per dissipare il calore generato dai componenti. Aumentano la superficie del componente, consentendogli di trasferire il calore in modo più efficiente all'ambiente circostante. È possibile utilizzare le ventole per aumentare il flusso d'aria sul dissipatore di calore, migliorando ulteriormente l'efficienza del raffreddamento.

7. Test e monitoraggio

Una volta che l’amplificatore è stato progettato e costruito, dobbiamo testarne e monitorarne le prestazioni. Possiamo utilizzare varie apparecchiature di prova, come analizzatori di spettro, analizzatori di rete e oscilloscopi, per misurare il guadagno, la risposta in frequenza e la stabilità dell'amplificatore.

Durante il processo di test, possiamo cercare segni di instabilità, come oscillazioni o risposte in frequenza anomale. Se rileviamo eventuali problemi, possiamo apportare modifiche al design o ai componenti dell'amplificatore per migliorarne la stabilità.

Dobbiamo anche monitorare le prestazioni dell'amplificatore nel tempo. Fattori ambientali come la temperatura e l'umidità possono cambiare e questi cambiamenti possono influenzare la stabilità dell'amplificatore. Monitorando le prestazioni dell'amplificatore, possiamo rilevare tempestivamente eventuali cambiamenti e intraprendere azioni correttive.

In conclusione, garantire la stabilità di un amplificatore RF richiede una combinazione di corretta selezione dei componenti, adattamento dell'impedenza, polarizzazione, layout PCB, feedback, gestione termica e test. Nella nostra azienda teniamo in considerazione tutti questi fattori durante la progettazione e la produzione dei nostri amplificatori RF. Ci impegniamo a fornire ai nostri clienti amplificatori RF stabili e di alta qualità.

Se sei interessato all'acquisto di amplificatori RF o hai domande sulla stabilità degli amplificatori, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione migliore per le tue esigenze.

Riferimenti

• Gonzalez, Guillermo. Amplificatori a transistor a microonde: analisi e progettazione. Prentice Hall, 1997.
• Pozar, David M. Ingegneria delle microonde. Wiley, 2011.
