Come scegliere il circolatore RF giusto per una specifica applicazione?

Quando si tratta di sistemi a radiofrequenza (RF), la scelta del giusto circolatore RF è fondamentale per garantire prestazioni ed efficienza ottimali. In qualità di fornitore affidabile di circolatori RF, comprendo le complessità coinvolte in questo processo decisionale. In questo post del blog ti guiderò attraverso i fattori chiave da considerare quando si sceglie un circolatore RF per un'applicazione specifica.

Comprendere i circolatori RF

Prima di addentrarsi nel processo di selezione, è fondamentale avere una conoscenza di base di cosa è un circolatore RF e come funziona. Un circolatore RF è un dispositivo passivo, non reciproco a tre o quattro porte che consente ai segnali RF di fluire in una direzione specifica, tipicamente secondo uno schema circolare. Ciò significa che un segnale che entra in una porta uscirà attraverso la porta successiva in una sequenza predefinita.

La natura non reciproca dei circolatori RF è ciò che li rende così preziosi nei sistemi RF. Possono essere utilizzati per isolare diverse parti di un sistema, proteggere i componenti sensibili dai segnali riflessi e migliorare le prestazioni complessive del sistema. Ad esempio, in un sistema trasmettitore-ricevitore, è possibile utilizzare un circolatore RF per separare i segnali trasmessi e ricevuti, prevenendo interferenze e migliorando la qualità del segnale.

Fattori chiave da considerare

Ora che abbiamo una conoscenza di base dei circolatori RF, esploriamo i fattori chiave da considerare quando si sceglie quello giusto per la propria applicazione specifica.

Gamma di frequenza

Il primo e più importante fattore da considerare è la gamma di frequenza del circolatore RF. Applicazioni diverse richiedono gamme di frequenza diverse ed è fondamentale scegliere un circolatore in grado di funzionare all'interno della banda di frequenza desiderata. Ad esempio, se stai lavorando su un sistema di comunicazione a microonde, avrai bisogno di un circolatore in grado di funzionare alle frequenze delle microonde.

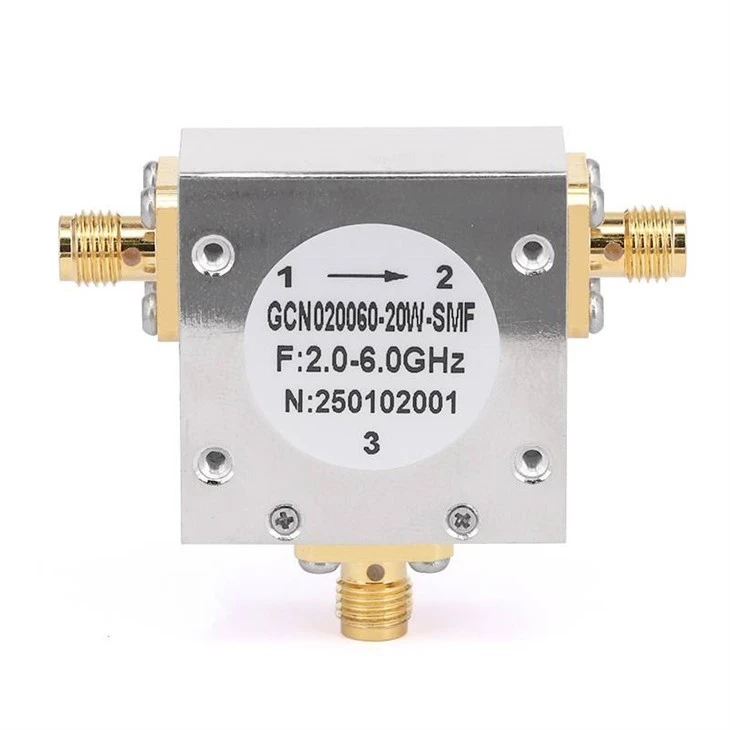

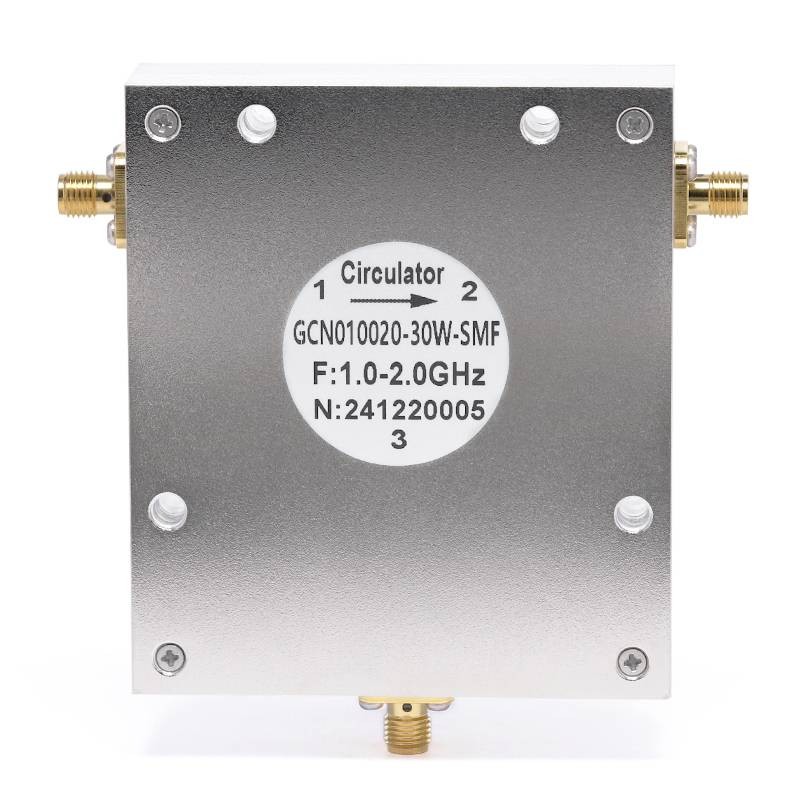

Come fornitore, offriamo una vasta gamma di circolatori RF con diverse gamme di frequenza per soddisfare le esigenze di varie applicazioni. Ad esempio, il nostroCircolatori coassiali RF da 26,5 GHzsono progettati per applicazioni ad alta frequenza, mentre i nsCircolatori coassiali RF da 40 GHzsono adatti per requisiti di frequenza ancora più elevati. Abbiamo ancheCircolatori coassiali RF da 6 GHzper applicazioni a frequenza più bassa.

Gestione della potenza

Un altro fattore importante da considerare è la capacità di gestione della potenza del circolatore RF. La capacità di gestione della potenza di un circolatore si riferisce alla quantità massima di potenza che può gestire senza subire un significativo degrado delle prestazioni. È fondamentale scegliere un circolatore in grado di gestire i livelli di potenza della tua specifica applicazione per garantire un funzionamento affidabile.

Quando si seleziona un circolatore in base alla gestione della potenza, è importante considerare sia la potenza media che la potenza di picco richiesta dal proprio impianto. Per applicazioni ad alta potenza, come sistemi radar o trasmettitori ad alta potenza, sarà necessario un circolatore con un'elevata capacità di gestione della potenza. I nostri circolatori RF sono disponibili in una varietà di potenze nominali per soddisfare diversi requisiti di potenza.

Perdita di inserzione

La perdita di inserzione è un altro parametro critico da considerare quando si sceglie un circolatore RF. La perdita di inserzione si riferisce alla quantità di potenza che viene persa quando il segnale RF passa attraverso il circolatore. Una minore perdita di inserzione indica prestazioni migliori, poiché viene sprecata meno potenza nel circolatore.

In generale, la perdita di inserzione viene misurata in decibel (dB) e un valore dB più basso indica una perdita minore. Quando si seleziona un circolatore, è importante sceglierne uno con una bassa perdita di inserzione per ridurre al minimo la perdita di potenza e migliorare l'efficienza complessiva del sistema. I nostri circolatori RF sono progettati per avere una bassa perdita di inserzione, garantendo prestazioni ottimali nella vostra applicazione.

Isolamento

L'isolamento è un altro parametro importante che misura la capacità del circolatore di isolare le porte di ingresso e di uscita. Un valore di isolamento elevato indica che il circolatore può prevenire efficacemente la fuoriuscita di segnali tra le porte, riducendo le interferenze e migliorando la qualità del segnale.

Anche l'isolamento viene misurato in decibel (dB) e un valore dB più alto indica un migliore isolamento. Quando si sceglie un circolatore, è importante sceglierne uno con un elevato valore di isolamento per garantire un funzionamento affidabile e ridurre al minimo le interferenze nel sistema. I nostri circolatori RF sono progettati per avere un elevato isolamento, fornendo prestazioni eccellenti in una varietà di applicazioni.

VSWR (rapporto onda stazionaria di tensione)

VSWR è una misura di quanto bene il circolatore RF si adatta all'impedenza dei componenti collegati. Un valore VSWR basso indica un buon adattamento di impedenza, il che significa che meno potenza viene riflessa dal circolatore, con conseguente migliore prestazione ed efficienza.

Il VSWR è tipicamente espresso come un rapporto, ad esempio 1,2:1 o 1,5:1. Un rapporto inferiore indica una migliore corrispondenza dell'impedenza. Quando si seleziona un circolatore, è importante sceglierne uno con un valore VSWR basso per garantire prestazioni ottimali e ridurre al minimo la perdita di potenza nel proprio sistema. I nostri circolatori RF sono progettati per avere un VSWR basso, fornendo un buon adattamento di impedenza e prestazioni eccellenti.

Dimensioni e fattore di forma

Anche le dimensioni e il fattore di forma del circolatore RF sono considerazioni importanti, soprattutto nelle applicazioni in cui lo spazio è limitato. Applicazioni diverse possono richiedere dimensioni e fattori di forma diversi dei circolatori ed è fondamentale sceglierne uno che possa adattarsi al proprio sistema.

Come fornitore, offriamo una varietà di circolatori RF con diverse dimensioni e fattori di forma per soddisfare le esigenze di varie applicazioni. Che tu abbia bisogno di un circolatore compatto per un dispositivo portatile o di un circolatore più grande per un impianto ad alta potenza, abbiamo la soluzione giusta per te.

Considerazioni specifiche sull'applicazione

Oltre ai fattori generali sopra menzionati, ci sono anche alcune considerazioni specifiche sull’applicazione di cui devi tenere conto quando scegli un circolatore RF.

Sistemi di comunicazione

Nei sistemi di comunicazione, come le reti cellulari o i sistemi di comunicazione satellitare, i circolatori RF vengono utilizzati per separare i segnali trasmessi e ricevuti. Quando si sceglie un circolatore per un sistema di comunicazione, è importante considerare fattori quali gamma di frequenza, perdita di inserzione, isolamento e VSWR per garantire un funzionamento affidabile e una comunicazione di alta qualità.

Sistemi radar

I sistemi radar richiedono circolatori RF in grado di gestire livelli di potenza elevati e funzionare ad alte frequenze. Quando si seleziona un circolatore per un sistema radar, è importante sceglierne uno con un'elevata capacità di gestione della potenza, bassa perdita di inserzione, elevato isolamento e basso VSWR per garantire un rilevamento accurato e un funzionamento affidabile.

Apparecchiature di prova e misurazione

Nelle apparecchiature di test e misurazione, i circolatori RF vengono utilizzati per instradare i segnali tra diversi componenti e porte di test. Quando si sceglie un circolatore per apparecchiature di test e misurazione, è importante considerare fattori quali gamma di frequenza, perdita di inserzione, isolamento e VSWR per garantire misurazioni accurate e funzionamento affidabile.

Conclusione

Scegliere il circolatore RF giusto per un'applicazione specifica è una decisione critica che può avere un impatto significativo sulle prestazioni e sull'efficienza del proprio sistema. Considerando fattori quali gamma di frequenza, gestione della potenza, perdita di inserzione, isolamento, VSWR, dimensioni e fattore di forma, nonché requisiti specifici dell'applicazione, è possibile selezionare il circolatore migliore per le proprie esigenze.

In qualità di fornitore di circolatori RF, ci impegniamo a fornire prodotti di alta qualità che soddisfino le esigenze dei nostri clienti. I nostri circolatori RF sono progettati per avere prestazioni eccellenti in termini di gamma di frequenza, gestione della potenza, perdita di inserzione, isolamento, VSWR e dimensioni. Se stai cercando il circolatore RF giusto per la tua applicazione, ti invitiamo a contattarci per discutere le tue esigenze ed esplorare la nostra offerta di prodotti. Non vediamo l'ora di lavorare con te per trovare la soluzione perfetta per il tuo sistema RF.

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde (4a ed.). Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde (2a ed.). Wiley.
• Matthaei, GL, Young, L., & Jones, EMT (1964). Filtri a microonde, reti di adattamento di impedenza e strutture di accoppiamento. McGraw-Hill.
