In che modo il rumore di fase influisce sulle prestazioni dei sistemi RF?

Il rumore di fase è un parametro critico nella valutazione delle prestazioni dei sistemi RF (radiofrequenza). In qualità di fornitore leader di amplificatori RF, abbiamo assistito in prima persona a come il rumore di fase possa avere un impatto significativo sulla funzionalità e sull'efficienza complessiva di questi sistemi. In questo blog approfondiremo il concetto di rumore di fase, le sue fonti e, soprattutto, come influisce sulle prestazioni dei sistemi RF.

Comprendere il rumore di fase

Il rumore di fase è definito come fluttuazioni a breve termine nella fase di un segnale. In un segnale RF ideale, la fase rimarrebbe costante nel tempo. Tuttavia, negli scenari del mondo reale, vari fattori introducono variazioni casuali nella fase del segnale. Queste fluttuazioni sono tipicamente rappresentate nel dominio della frequenza come bande laterali attorno alla frequenza portante.

Matematicamente, il rumore di fase è spesso espresso in termini di densità spettrale di potenza (PSD) delle fluttuazioni di fase, solitamente in dBc/Hz (decibel relativi alla portante per hertz). Un valore di rumore di fase più basso indica un segnale più stabile, mentre un valore più alto implica una maggiore instabilità di fase.

Sorgenti di rumore di fase

Esistono diverse fonti di rumore di fase nei sistemi RF. Una delle fonti primarie è l'oscillatore. Gli oscillatori sono componenti fondamentali nei sistemi RF, utilizzati per generare la frequenza portante. Tuttavia, sono soggetti al rumore di fase dovuto al rumore termico nei componenti attivi e passivi, nonché alle vibrazioni meccaniche e alle variazioni di temperatura.

Un'altra fonte di rumore di fase sono i componenti attivi nella catena RF, come gli amplificatori. Gli amplificatori possono introdurre rumore di fase attraverso il comportamento non lineare dei loro transistor. Quando un amplificatore opera in una regione non lineare, può generare prodotti di intermodulazione che contribuiscono al rumore di fase.

Anche fattori esterni possono contribuire al rumore di fase. Ad esempio, le interferenze elettromagnetiche (EMI) provenienti dai dispositivi elettronici vicini o il rumore dell'alimentatore possono accoppiarsi al segnale RF e causare fluttuazioni di fase.

Impatto sulla qualità del segnale

Uno dei modi più significativi con cui il rumore di fase influisce sui sistemi RF è il degrado della qualità del segnale. Nei sistemi di comunicazione, il rumore di fase può causare interferenze sui canali adiacenti. Quando le bande laterali del rumore di fase di un segnale si estendono nella banda di frequenza di un canale adiacente, possono interferire con i segnali in quel canale, portando ad una diminuzione del rapporto segnale-rumore (SNR) e ad un aumento del tasso di errore di bit (BER).

Nei sistemi radar, il rumore di fase può ridurre la risoluzione della portata. I sistemi radar si basano sulla misurazione accurata della differenza di fase tra i segnali trasmessi e ricevuti per determinare la distanza del bersaglio. Il rumore di fase può introdurre errori in queste misurazioni di fase, determinando una determinazione meno accurata della portata del target.

Impatto sulla purezza spettrale

Il rumore di fase ha anche un impatto diretto sulla purezza spettrale del segnale RF. Un segnale con rumore di fase elevato presenta bande laterali ampie, il che significa che la potenza del segnale è distribuita su una gamma di frequenze più ampia. Ciò può rappresentare un problema nelle applicazioni in cui è richiesto un segnale a banda stretta, come nei sistemi FDM (frequency-division multiplexing).

Nei sistemi FDM, più segnali vengono trasmessi contemporaneamente in diverse bande di frequenza. Se il rumore di fase di un segnale è troppo elevato, le sue bande laterali possono sovrapporsi alle bande di frequenza di altri segnali, causando interferenze e riducendo la capacità complessiva del sistema.

Impatto sulla sensibilità del ricevitore

La sensibilità del ricevitore è un parametro cruciale nei sistemi RF, poiché determina la potenza minima del segnale che il ricevitore può rilevare. Il rumore di fase può degradare la sensibilità del ricevitore aumentando il rumore di fondo.

Quando le bande laterali del rumore di fase dell'oscillatore locale in un ricevitore si mescolano con il segnale in ingresso, possono generare ulteriori componenti di rumore. Queste componenti di rumore si aggiungono al rumore termico già presente nel ricevitore, aumentando il livello di rumore complessivo e riducendo la capacità del ricevitore di rilevare segnali deboli.

I nostri amplificatori RF e rumore di fase

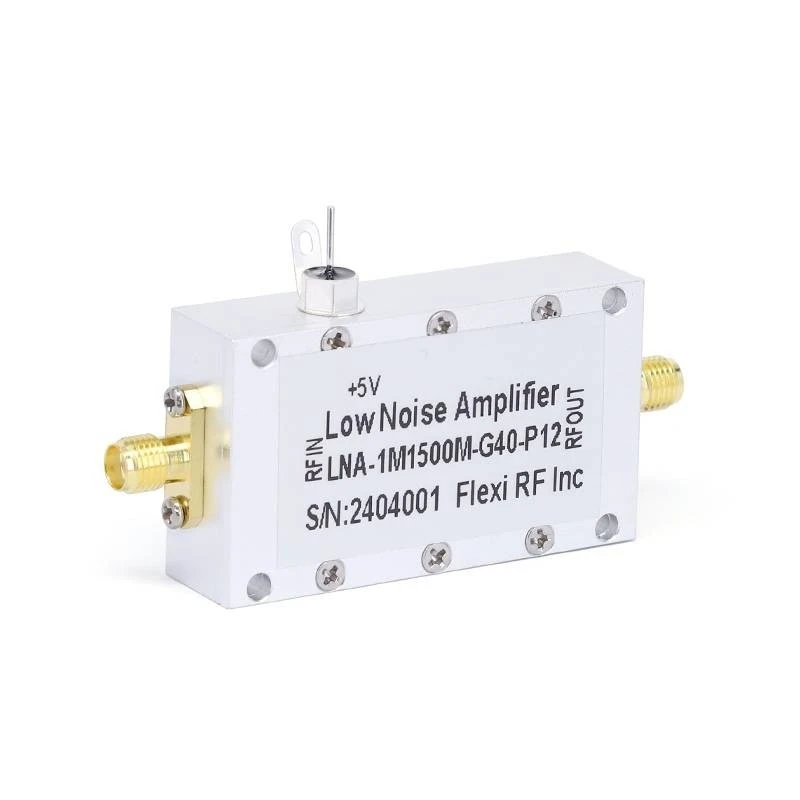

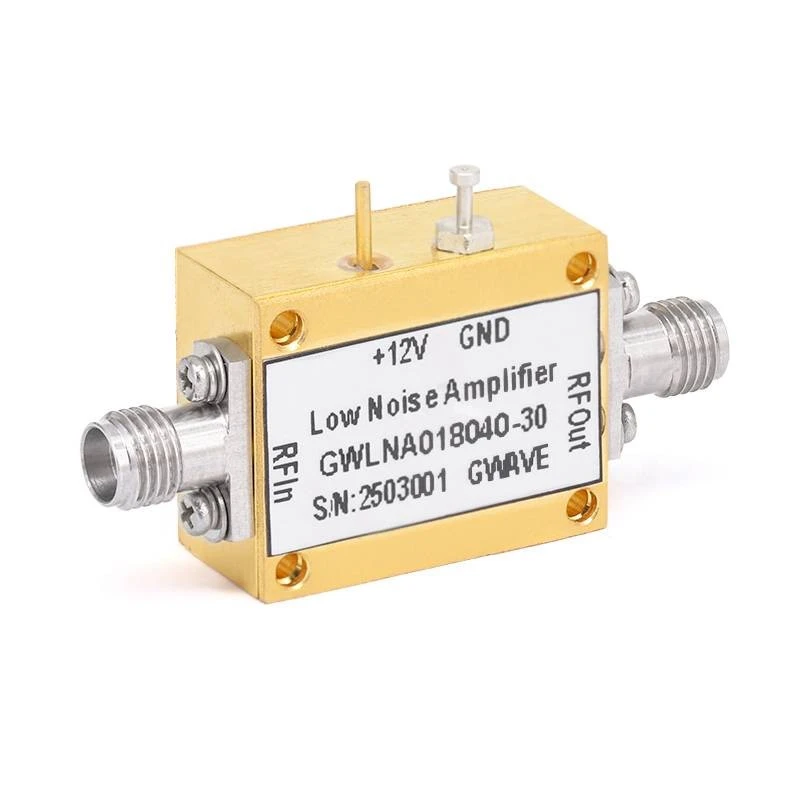

In qualità di fornitore di amplificatori RF, comprendiamo l'importanza di ridurre al minimo il rumore di fase nei nostri prodotti. NostroAmplificatori a basso rumore da 90 GHz,Amplificatori a basso rumore da 50 GHz, EAmplificatori a basso rumore da 18 GHzsono progettati con tecnologie avanzate per ridurre il rumore di fase e migliorare le prestazioni complessive dei sistemi RF.

Utilizziamo componenti di alta qualità e processi di produzione all'avanguardia per garantire che i nostri amplificatori abbiano caratteristiche di basso rumore di fase. I nostri ingegneri progettano attentamente i circuiti dell'amplificatore per ridurre al minimo gli effetti non lineari che possono contribuire al rumore di fase. Inoltre, implementiamo efficaci tecniche di schermatura e filtraggio per ridurre l'impatto delle interferenze esterne sulle prestazioni dell'amplificatore.

Mitigazione del rumore di fase nei sistemi RF

Esistono diverse strategie che possono essere impiegate per mitigare gli effetti del rumore di fase nei sistemi RF. Un approccio consiste nell'utilizzare oscillatori di alta qualità con basso rumore di fase. Ad esempio, gli oscillatori a cristallo sono noti per le loro eccellenti prestazioni in termini di rumore di fase e vengono spesso utilizzati in applicazioni in cui un basso rumore di fase è fondamentale.

Un'altra strategia consiste nell'utilizzare anelli ad aggancio di fase (PLL). I PLL possono essere utilizzati per generare una frequenza di uscita stabile agganciandosi a un segnale di riferimento. Possono anche essere utilizzati per ridurre il rumore di fase di un oscillatore filtrando le fluttuazioni di fase ad alta frequenza.

Inoltre, un layout corretto del circuito e tecniche di messa a terra possono aiutare a ridurre il rumore di fase. Riducendo al minimo la lunghezza delle tracce del segnale e fornendo un buon piano di massa, è possibile ridurre l'accoppiamento delle interferenze esterne, riducendo così il rumore di fase nel sistema.

Conclusione

Il rumore di fase è un fattore complesso e significativo che può avere un profondo impatto sulle prestazioni dei sistemi RF. Può degradare la qualità del segnale, ridurre la purezza spettrale e abbassare la sensibilità del ricevitore. In qualità di fornitore di amplificatori RF, ci impegniamo a fornire prodotti che riducano al minimo il rumore di fase e migliorino le prestazioni complessive dei sistemi RF.

Se stai cercando amplificatori RF ad alte prestazioni con basso rumore di fase, ti invitiamo a contattarci per una discussione dettagliata sulle tue esigenze specifiche. Il nostro team di esperti è pronto ad assistervi nella scelta dell'amplificatore giusto per la vostra applicazione e a fornirvi le migliori soluzioni possibili.

Riferimenti

1. Pozar, DM (2011). Ingegneria delle microonde. Wiley.
2. Razavi, B. (2011). Microelettronica RF. Prentice Hall.
3. Lee, TH (2004). La progettazione dei circuiti integrati CMOS a radiofrequenza. Stampa dell'Università di Cambridge.
