In che modo un adattatore RF funziona nella comunicazione mobile?

Nel regno dinamico della comunicazione mobile, gli adattatori a radiofrequenza (RF) svolgono un ruolo fondamentale nel garantire una connettività senza soluzione di continuità e prestazioni ottimali. Come fornitore di adattatori RF di fiducia, sono entusiasta di approfondire le complessità di come questi componenti essenziali funzionano all'interno dell'ecosistema di comunicazione mobile.

Comprensione delle basi dei segnali RF nella comunicazione mobile

Prima di esplorare il funzionamento degli adattatori RF, è fondamentale avere una comprensione di base dei segnali RF nella comunicazione mobile. I dispositivi mobili, come smartphone e tablet, si basano sui segnali RF per trasmettere e ricevere dati in modalità wireless. Questi segnali operano all'interno di bande di frequenza specifiche, come le bande da 2,4 GHz e 5 GHz comunemente usate in Wi-Fi, e le varie bande di frequenza cellulare come GSM, CDMA e LTE.

I segnali RF sono onde elettromagnetiche che trasportano informazioni sotto forma di onde radio. Sono generati dal trasmettitore del dispositivo mobile e si irradiano nell'aria attraverso un'antenna. Dall'estremità ricevente, l'antenna cattura questi segnali, che vengono quindi elaborati dal ricevitore del dispositivo. Tuttavia, il percorso tra il trasmettitore, l'antenna e il ricevitore non è sempre semplice, ed è qui che entrano in gioco gli adattatori RF.

Il ruolo degli adattatori RF nella comunicazione mobile

Gli adattatori RF vengono utilizzati per collegare diversi componenti RF all'interno di un sistema di comunicazione mobile. Servono da intermediari che consentono il trasferimento senza soluzione di continuità di segnali RF tra dispositivi, antenne e altre apparecchiature RF. Le funzioni principali degli adattatori RF nella comunicazione mobile includono:

1. Matching di impedenza

Una delle funzioni più critiche di un adattatore RF è la corrispondenza dell'impedenza. L'impedenza è una misura dell'opposizione che un circuito presenta al flusso di una corrente alternata. Nei sistemi RF, è essenziale abbinare l'impedenza della fonte (ad esempio, il trasmettitore di un dispositivo mobile) all'impedenza del carico (ad esempio, un'antenna). Se l'impedenza non è abbinata correttamente, una parte significativa del segnale RF può essere riflessa, portando a perdita del segnale e prestazioni ridotte.

Gli adattatori RF sono progettati per avere valori di impedenza specifici che corrispondono ai componenti che stanno collegando. Ad esempio, un valore di impedenza comune nei sistemi RF è di 50 ohm. Utilizzando un adattatore RF con un'impedenza di 50 ohm, possiamo garantire che il segnale RF venga trasferito in modo efficiente tra la sorgente e il carico, minimizzando le riflessioni del segnale e massimizzando il trasferimento di potenza.

2. Compatibilità del connettore

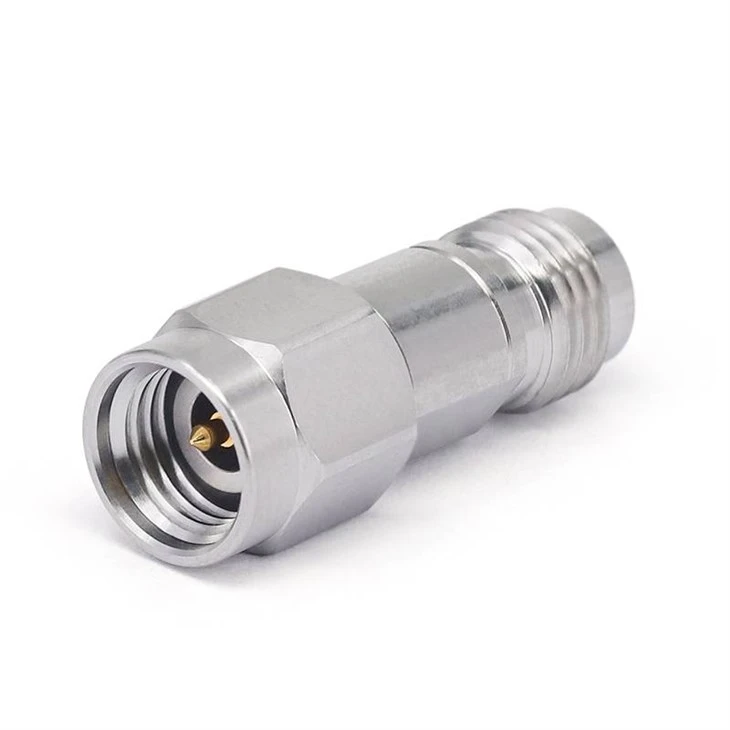

Un altro ruolo importante degli adattatori RF è quello di fornire compatibilità del connettore. I dispositivi di comunicazione mobile e le apparecchiature RF utilizzano spesso diversi tipi di connettori, comeAdattatore da 2,4 mm,N adattatore, EAdattatore SMA. Questi connettori hanno dimensioni fisiche diverse e caratteristiche elettriche, il che può rendere difficile collegare direttamente i dispositivi.

Gli adattatori RF sono disponibili in una varietà di tipi e configurazioni del connettore, che ci consente di collegare i dispositivi con connettori diversi. Ad esempio, un adattatore da SMA a N può essere utilizzato per collegare un dispositivo con un connettore SMA a un'antenna con un connettore N. Questa flessibilità nella compatibilità del connettore rende gli adattatori RF essenziali per la costruzione e il mantenimento di sistemi di comunicazione mobile.

3. Routing e distribuzione del segnale

Gli adattatori RF possono anche essere utilizzati per il routing e la distribuzione del segnale. In un sistema di comunicazione mobile, potrebbe essere necessario dividere un segnale RF in più percorsi o combinare più segnali in uno. Gli splitter e i combinatori RF, che sono tipi di adattatori RF, vengono utilizzati per questi scopi.

Uno splitter prende un segnale RF di ingresso e lo divide in più segnali di uscita, mentre un combinatore fa il contrario, prendendo più segnali di ingresso e combinandoli in un segnale di uscita. Questi adattatori sono comunemente usati in applicazioni come i punti di accesso wireless, in cui un singolo segnale RF deve essere distribuito a più antenne o nelle stazioni base, in cui è necessario combinare segnali multipli di diverse antenne.

Come funzionano gli adattatori RF

Ora che comprendiamo il ruolo degli adattatori RF nella comunicazione mobile, diamo un'occhiata più da vicino a come funzionano. Il funzionamento di base di un adattatore RF prevede il trasferimento di segnali RF da un connettore all'altro mantenendo l'integrità del segnale.

1. Connessione fisica

Il primo passo nel funzionamento di un adattatore RF è la connessione fisica tra i due connettori. L'adattatore ha due estremità, ciascuna progettata per adattarsi a un tipo specifico di connettore. Quando l'adattatore viene inserito nei connettori, crea un collegamento meccanico ed elettrico tra i due componenti.

La connessione fisica è cruciale per garantire un trasferimento stabile e affidabile di segnali RF. È importante utilizzare adattatori di alta qualità progettati per fornire una vestibilità sicura e stretta. Le connessioni sciolte possono portare a perdita del segnale, interferenze e altri problemi di prestazione.

2. Trasferimento del segnale

Una volta stabilita la connessione fisica, l'adattatore RF trasferisce il segnale RF da un connettore all'altro. L'adattatore è progettato per avere una bassa perdita di inserimento, il che significa che non attenua in modo significativo il segnale RF mentre passa. La perdita di inserzione è una misura della perdita di potenza che si verifica quando un segnale RF passa attraverso un componente.

Per ridurre al minimo la perdita di inserzione, gli adattatori RF sono realizzati con materiali di alta qualità con bassa resistenza elettrica e perdita dielettrica. La struttura interna dell'adattatore è anche attentamente progettata per garantire che il segnale RF viaggi senza intoppi attraverso l'adattatore, senza essere distorto o riflesso.

3. Caratteristiche elettriche

Oltre alla bassa perdita di inserimento, gli adattatori RF devono anche avere altre caratteristiche elettriche desiderabili, come la perdita di ritorno a basso rendimento e un alto isolamento. La perdita di restituzione è una misura della quantità di segnale RF che viene riflessa dall'adattatore. Un'elevata perdita di rendimento indica che la maggior parte del segnale RF viene trasferita tramite l'adattatore, mentre una perdita di rendimento a basso rendimento indica che viene riflessa una parte significativa del segnale.

L'isolamento è una misura della capacità di un adattatore di impedire ai segnali RF di perde tra diverse porte o connessioni. Nelle applicazioni in cui sono presenti più segnali RF, è essenziale avere un elevato isolamento per prevenire interferenze tra i segnali.

Tipi di adattatori RF nella comunicazione mobile

Esistono diversi tipi di adattatori RF comunemente utilizzati nella comunicazione mobile, ognuno con le sue caratteristiche e applicazioni uniche. Alcuni dei tipi più comuni di adattatori RF includono:

1. Adattatori dritti

Gli adattatori dritti sono il tipo più semplice di adattatore RF. Hanno due connettori dello stesso tipo e vengono utilizzati per estendere la lunghezza di un cavo o per collegare due dispositivi con lo stesso tipo di connettore. Gli adattatori dritti sono disponibili in una varietà di tipi di connettore, come SMA, N e BNC.

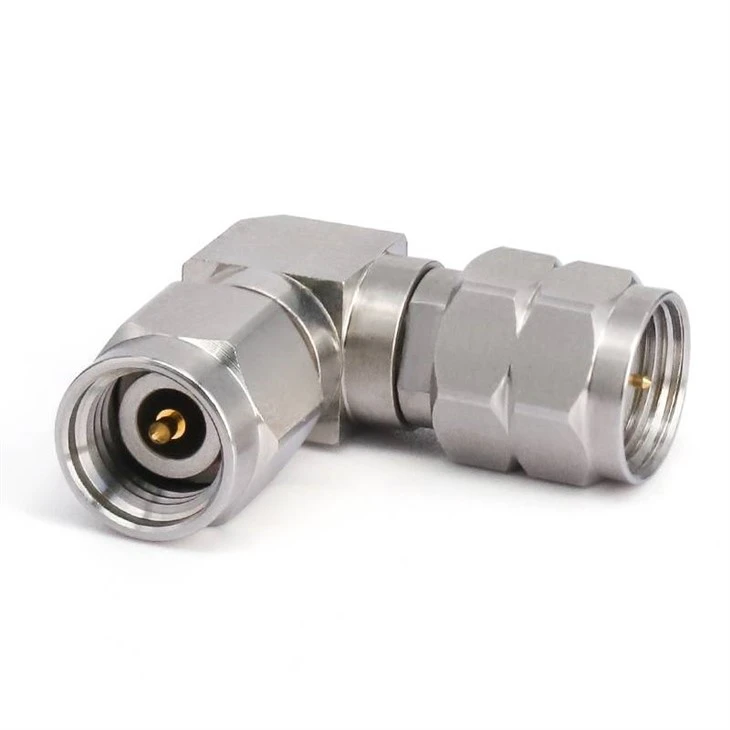

2. Adattatori ad angolo retto

Gli adattatori ad angolo retto sono simili agli adattatori dritti, ma hanno una curva di 90 gradi nel mezzo. Questo design consente un routing più flessibile di cavi in spazi ristretti. Gli adattatori ad angolo retto sono comunemente utilizzati nelle applicazioni in cui lo spazio è limitato, ad esempio nei dispositivi mobili e piccoli recinti.

3. Adattatori che cambiano genere

Gli adattatori che cambiano genere vengono utilizzati per cambiare il genere di un connettore. Ad esempio, un adattatore da maschio a femmina può essere utilizzato per collegare un connettore maschile a un connettore femminile. Gli adattatori che cambiano genere sono utili quando i connettori su due dispositivi non sono compatibili a causa del loro genere.

4. Adattatori selettivi in frequenza

Gli adattatori selettivi in frequenza sono progettati per funzionare all'interno di bande di frequenza specifiche. Sono usati per filtrare le frequenze indesiderate e consentire il passaggio solo delle frequenze desiderate. Gli adattatori selettivi in frequenza sono comunemente usati in applicazioni come i sistemi di comunicazione wireless, dove è necessario isolare bande di frequenza specifiche.

Importanza di adattatori RF di qualità nella comunicazione mobile

La qualità degli adattatori RF può avere un impatto significativo sulle prestazioni di un sistema di comunicazione mobile. L'uso di adattatori di bassa qualità può portare a una varietà di problemi, tra cui perdita di segnale, interferenza e ridotta affidabilità del sistema. Ecco alcuni motivi per cui è importante utilizzare adattatori RF di alta qualità nella comunicazione mobile:

1. Integrità del segnale

Gli adattatori RF di alta qualità sono progettati per mantenere l'integrità del segnale RF. Hanno una bassa perdita di inserimento, un'elevata perdita di rendimento e un buon isolamento, il che garantisce che il segnale RF venga trasferito in modo efficiente e senza distorsione. Ciò è fondamentale per mantenere una connessione wireless forte e affidabile nei dispositivi di comunicazione mobile.

2. Prestazioni del sistema

Le prestazioni di un sistema di comunicazione mobile dipendono dalla qualità dei suoi componenti, compresi gli adattatori RF. L'uso di adattatori di alta qualità può migliorare le prestazioni complessive del sistema, come aumentare l'intervallo, ridurre le interferenze e migliorare le velocità di trasferimento dei dati.

3. Affidabilità

Nelle applicazioni di comunicazione mobile, l'affidabilità è della massima importanza. Gli adattatori RF di alta qualità sono più affidabili e meno probabilità di fallire rispetto agli adattatori di bassa qualità. Sono realizzati con materiali durevoli e sono progettati per resistere ai rigori dell'uso quotidiano, garantendo che il sistema funzioni senza intoppi e senza interruzione.

Conclusione

In conclusione, gli adattatori RF sono componenti essenziali nei sistemi di comunicazione mobile. Svolgono un ruolo cruciale nel garantire il trasferimento senza soluzione di continuità di segnali RF tra dispositivi, antenne e altre attrezzature RF. Fornendo la corrispondenza dell'impedenza, la compatibilità del connettore e il routing e la distribuzione del segnale, gli adattatori RF aiutano a ottimizzare le prestazioni dei sistemi di comunicazione mobile.

In qualità di fornitore di adattatori RF leader, ci impegniamo a fornire adattatori RF di alta qualità che soddisfano le diverse esigenze dei nostri clienti nel settore della comunicazione mobile. I nostri prodotti sono progettati e fabbricati secondo i più alti standard, garantendo prestazioni, affidabilità e durata eccellenti.

Se sei sul mercato per gli adattatori RF per le tue applicazioni di comunicazione mobile, ti invitiamo a contattarci per discutere le tue esigenze. Il nostro team di esperti è pronto ad aiutarti a trovare gli adattatori RF giusti per le tue esigenze specifiche. Non vediamo l'ora di lavorare con te e contribuire al successo dei tuoi progetti di comunicazione mobile.

Riferimenti

• Pozar, DM (2011). Ingegneria a microonde (4a edizione). Wiley.
• Collin, RE (2001). Fondamenti per ingegneria a microonde (2a edizione). Wiley.
• Gupta, KC, Garg, R., & Bahl, IJ (1996). Linee e slotline di microstrip (2a edizione). Artech House.
