Come si confrontano i carichi RF con i condensatori nelle applicazioni RF?

Nel campo dinamico delle applicazioni a radiofrequenza (RF), la scelta tra carichi RF e condensatori è una decisione critica che può avere un impatto significativo sulle prestazioni e sull'efficienza dei sistemi elettronici. In qualità di fornitore affidabile di carichi RF, ho assistito in prima persona alle diverse esigenze e sfide affrontate da ingegneri e progettisti in questo campo. In questo post del blog approfondirò le complessità dei carichi e dei condensatori RF, confrontandone le caratteristiche, le applicazioni e le prestazioni per aiutarti a prendere decisioni informate per i tuoi progetti RF.

Comprensione dei carichi RF e dei condensatori

Prima di intraprendere il confronto, stabiliamo innanzitutto una chiara comprensione dei carichi e dei condensatori RF.

Carichi RF

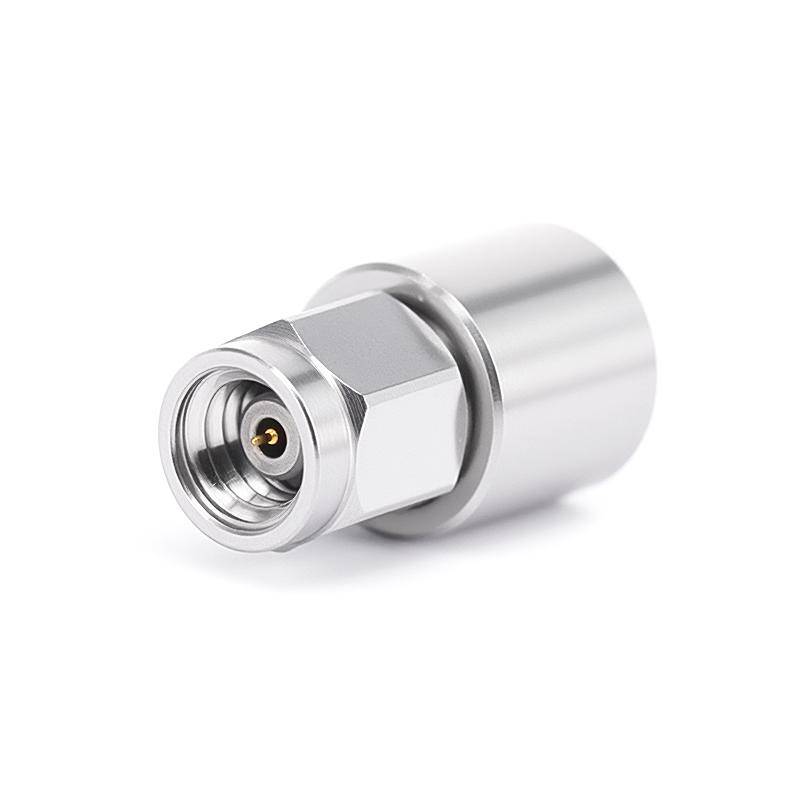

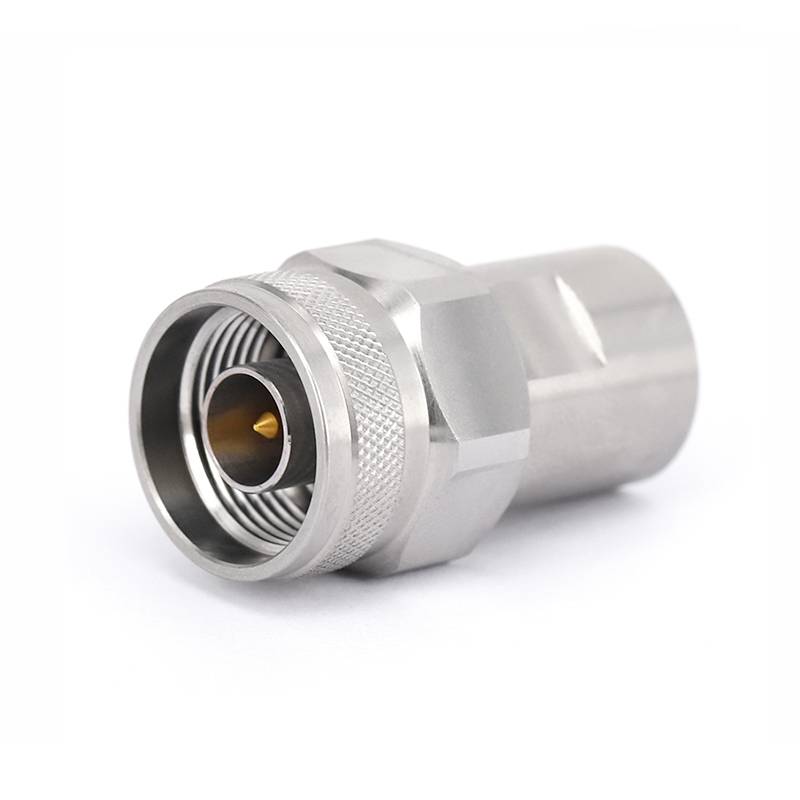

I carichi RF sono componenti passivi progettati per assorbire energia RF e fornire una terminazione per i circuiti RF. Vengono generalmente utilizzati per simulare condizioni reali, testare apparecchiature RF e garantire un corretto adattamento dell'impedenza. I carichi RF sono disponibili in vari tipi, inclusi carichi fissi, carichi variabili e carichi di precisione, ciascuno su misura per applicazioni e gamme di frequenza specifiche. Per esempio,Carichi RF GPOsono comunemente usati nelle applicazioni ad alta frequenza, mentreCarichi RF da 1,0 mmsono adatti per applicazioni ad altissima frequenza.N Carichi RFsono ampiamente utilizzati in applicazioni RF generiche grazie alla loro versatilità e affidabilità.

Condensatori

I condensatori, invece, sono componenti passivi che immagazzinano e rilasciano energia elettrica in un campo elettrico. Vengono utilizzati in un'ampia gamma di applicazioni RF, tra cui filtraggio, accoppiamento, bypass e sintonizzazione. I condensatori sono disponibili in vari tipi, come condensatori ceramici, in mica, a film ed elettrolitici, ciascuno con le proprie caratteristiche e parametri prestazionali unici. Nelle applicazioni RF, i condensatori ceramici sono spesso preferiti per la loro elevata densità di capacità, bassa resistenza in serie equivalente (ESR) ed eccellenti prestazioni ad alta frequenza.

Confronto tra carichi RF e condensatori

Ora che abbiamo una conoscenza di base dei carichi e dei condensatori RF, confrontiamoli in termini di diversi aspetti chiave.

Corrispondenza di impedenza

Una delle funzioni principali dei carichi RF è fornire un adattamento preciso dell'impedenza alla sorgente RF o alla linea di trasmissione. Questo è fondamentale per ridurre al minimo le riflessioni del segnale e garantire il massimo trasferimento di potenza. I carichi RF sono progettati per avere un valore di impedenza specifico, tipicamente 50 o 75 ohm, che corrisponde all'impedenza caratteristica del sistema RF. Al contrario, i condensatori non vengono utilizzati principalmente per l'adattamento dell'impedenza. Sebbene possano influenzare in una certa misura l'impedenza di un circuito, la loro funzione principale è immagazzinare e rilasciare energia elettrica.

Gestione della potenza

I carichi RF sono progettati per gestire livelli elevati di potenza RF senza un significativo degrado delle prestazioni. Sono generalmente classificati per un livello di potenza specifico, che può variare da pochi milliwatt a diversi kilowatt, a seconda dell'applicazione. I condensatori, d'altro canto, hanno una capacità di gestione della potenza limitata. Sono generalmente utilizzati per applicazioni a bassa potenza, come filtraggio e accoppiamento, dove i livelli di potenza sono relativamente bassi.

Risposta in frequenza

I carichi RF sono progettati per funzionare su un'ampia gamma di frequenze, da pochi kilohertz a diversi gigahertz. Sono ottimizzati per una risposta in frequenza piatta, il che significa che forniscono un'impedenza e un assorbimento di potenza costanti su tutta la gamma di frequenza. I condensatori, invece, hanno una risposta in frequenza limitata. Il loro valore di capacità e le prestazioni possono variare in modo significativo con la frequenza, specialmente alle alte frequenze. Ciò li rende meno adatti per applicazioni che richiedono un'ampia gamma di frequenze.

Attenuazione del segnale

I carichi RF vengono utilizzati per assorbire energia RF e fornire attenuazione del segnale. Sono progettati per dissipare la potenza RF sotto forma di calore, riducendo così l'ampiezza del segnale RF. I condensatori, d'altro canto, non forniscono un'attenuazione significativa del segnale. Vengono utilizzati principalmente per il filtraggio e l'accoppiamento, dove l'obiettivo è far passare determinate frequenze bloccandone altre.

Applicazioni

I carichi RF sono comunemente utilizzati in una varietà di applicazioni RF, tra cui test, calibrazione e misurazione RF. Vengono utilizzati anche negli amplificatori di potenza RF, nelle antenne e nelle linee di trasmissione per fornire una terminazione e garantire un corretto adattamento dell'impedenza. I condensatori, invece, vengono utilizzati in un'ampia gamma di applicazioni RF, tra cui filtraggio, accoppiamento, bypass e sintonizzazione. Vengono utilizzati anche negli oscillatori RF, nei mixer e negli amplificatori per controllare la frequenza e la fase del segnale RF.

Vantaggi e svantaggi dei carichi e dei condensatori RF

Sulla base del confronto di cui sopra, possiamo riassumere i vantaggi e gli svantaggi dei carichi e dei condensatori RF come segue:

Carichi RF

• Vantaggi:
  • Corrispondenza precisa dell'impedenza
  • Elevata capacità di gestione della potenza
  • Ampia risposta in frequenza
  • Attenuazione del segnale
  • Adatto per test e misurazioni RF
• Svantaggi:
  • Limitato a fornire adattamento di impedenza e attenuazione del segnale
  • Costo più elevato rispetto ai condensatori
  • Genera calore, che potrebbe richiedere ulteriori misure di raffreddamento

Condensatori

• Vantaggi:
  • Basso costo
  • Piccola dimensione
  • Alta densità di capacità
  • Adatto per filtraggio, accoppiamento, bypass e sintonizzazione
• Svantaggi:
  • Capacità di gestione della potenza limitata
  • Risposta in frequenza stretta
  • Non fornisce un'attenuazione significativa del segnale

Scegliere il componente giusto per la tua applicazione RF

Quando si sceglie tra carichi RF e condensatori per la propria applicazione RF, è importante considerare i requisiti e i vincoli specifici del proprio progetto. Ecco alcuni fattori da considerare:

Corrispondenza di impedenza

Se l'adattamento dell'impedenza è fondamentale per la tua applicazione, i carichi RF sono la scelta giusta. Forniscono un adattamento preciso dell'impedenza alla sorgente RF o alla linea di trasmissione, riducendo al minimo le riflessioni del segnale e garantendo il massimo trasferimento di potenza.

Gestione della potenza

Se la tua applicazione richiede un'elevata capacità di gestione della potenza, i carichi RF sono l'opzione migliore. Sono progettati per gestire livelli elevati di potenza RF senza un significativo degrado delle prestazioni.

Risposta in frequenza

Se la tua applicazione richiede un'ampia risposta in frequenza, i carichi RF sono più adatti. Sono ottimizzati per una risposta in frequenza piatta, fornendo un'impedenza e un assorbimento di potenza costanti su tutta la gamma di frequenze.

Attenuazione del segnale

Se è necessaria l'attenuazione del segnale, i carichi RF sono la scelta più ovvia. Sono progettati per assorbire energia RF e fornire attenuazione del segnale, riducendo l'ampiezza del segnale RF.

Costo e dimensioni

Se il costo e le dimensioni sono fattori importanti, i condensatori potrebbero essere un’opzione migliore. Sono generalmente meno costosi e di dimensioni più ridotte rispetto ai carichi RF.

Conclusione

In conclusione, i carichi e i condensatori RF sono entrambi componenti essenziali nelle applicazioni RF, ciascuno con le proprie caratteristiche e parametri prestazionali unici. I carichi RF vengono utilizzati principalmente per l'adattamento dell'impedenza, la gestione della potenza e l'attenuazione del segnale, mentre i condensatori vengono utilizzati principalmente per il filtraggio, l'accoppiamento, il bypass e la sintonizzazione. Quando si sceglie tra carichi RF e condensatori, è importante considerare i requisiti e i vincoli specifici del progetto, come l'adattamento dell'impedenza, la gestione della potenza, la risposta in frequenza, l'attenuazione del segnale, il costo e le dimensioni.

In qualità di fornitore leader di carichi RF, offriamo un'ampia gamma di carichi RF di alta qualità per soddisfare le diverse esigenze dei nostri clienti. I nostri carichi RF sono progettati e realizzati secondo gli standard più elevati, garantendo prestazioni affidabili e durata a lungo termine. Se hai domande o hai bisogno di aiuto per scegliere il carico RF giusto per la tua applicazione, non esitare a contattarci. Siamo qui per assistervi con i vostri requisiti di carico RF e aiutarvi a ottenere prestazioni ottimali nei vostri progetti RF.

Riferimenti

• Pozar, DM (2011). Ingegneria delle microonde (4a ed.). Wiley.
• Collin, RE (2001). Fondamenti per l'ingegneria delle microonde (2a ed.). McGraw-Hill.
• Hayt, WH e Kemmerly, JE (2001). Analisi dei circuiti ingegneristici (6a ed.). McGraw-Hill.
