In che modo i carichi RF influiscono sull'efficienza dei sistemi RF?

Ehi, compagni appassionati di RF! Come fornitore di carichi RF, ho trascorso un sacco di tempo a immergermi su come questi piccoli componenti possono avere un impatto enorme sull'efficienza dei sistemi RF. Quindi, scaviamo ed esploriamo questo argomento insieme.

Prima di tutto, quali sono i carichi RF? Bene, sono fondamentalmente dispositivi che assorbono la potenza RF. Pensa a loro come ai "lavandini" in un circuito RF. Sono utilizzati in tutti i tipi di applicazioni, dai test e nella misurazione alla terminazione del segnale. Ma come influenzano l'efficienza di un sistema RF?

Uno dei modi chiave in cui i carichi RF incidono sull'efficienza è attraverso la corrispondenza dell'impedenza. In un mondo ideale, l'impedenza del carico RF corrisponderebbe perfettamente all'impedenza della fonte. Quando ciò accade, si verifica il trasferimento di potenza massimo. Ciò significa che il sistema RF può funzionare al massimo dell'efficienza perché c'è un riflesso minimo della potenza alla fonte.

Diciamo che hai un amplificatore RF che sta inviando un segnale. Se l'impedenza del carico non corrisponde all'impedenza dell'uscita dell'amplificatore, una parte della potenza verrà riflessa. Questa potenza riflessa non solo riduce la quantità di potenza effettivamente erogata al carico, ma può anche causare problemi come il surriscaldamento nell'amplificatore. È come cercare di versare acqua attraverso un tubo troppo stretto: avrai un po 'di riflusso e inefficienze.

Un altro fattore da considerare è la capacità di gestione della potenza del carico RF. Se stai usando un carico che non è in grado di gestire la quantità di potenza che viene inviata, si riscalderà. E quando si riscalda, le sue prestazioni possono degradarsi. Ciò può portare a una diminuzione dell'efficienza complessiva del sistema RF. Ad esempio, se stai eseguendo un trasmettitore RF ad alta potenza e hai un carico valutato per una potenza molto più bassa, il carico potrebbe iniziare a cambiare le sue caratteristiche di impedenza mentre si riscalda. Questo cambiamento di impedenza può quindi causare una maggiore riflessione di potenza e un funzionamento meno efficiente.

Anche la risposta in frequenza dei carichi RF è cruciale. I sistemi RF spesso operano su una vasta gamma di frequenze. Un buon carico RF dovrebbe avere una risposta a frequenza piatta all'interno dell'intervallo di frequenza operativa del sistema. Se la risposta del carico è irregolare, può far assorbire le frequenze diverse in modo diverso. Ciò può provocare distorsione del segnale e ridotta efficienza. Ad esempio, in un sistema di comunicazione wireless, se il carico RF non gestisce tutte le frequenze nella banda di comunicazione ugualmente bene, alcune parti del segnale potrebbero essere perse o distorte, portando a una trasmissione meno efficiente.

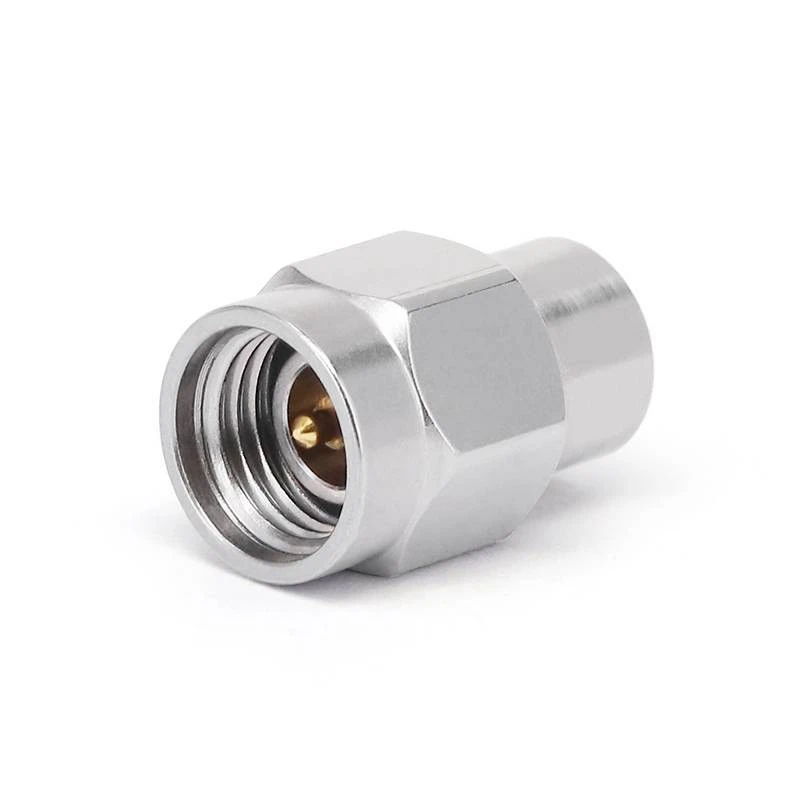

Ora, parliamo dei diversi tipi di carichi RF e di come possono influenzare l'efficienza. Un tipo comune è ilCarichi del connettore. Questi sono progettati per essere facilmente connessi ad altri componenti RF. Sono ottimi per le applicazioni in cui hai bisogno di un carico rapido e affidabile. I carichi di connettore possono avere un grande impatto sull'efficienza, soprattutto se sono ben progettati. Un carico di connettore di qualità elevato avrà un'eccellente corrispondenza di impedenza e una bassa perdita di inserimento. La perdita di inserzione è la quantità di potenza che si perde quando il carico viene inserito nel circuito RF. Più bassa è la perdita di inserimento, più efficiente sarà il sistema.

Ci sono anche carichi RF fissi e variabili. I carichi fissi hanno un valore di impedenza impostata, mentre i carichi variabili consentono di regolare l'impedenza. I carichi variabili possono essere molto utili in situazioni in cui è necessario correre: sintonizzare il sistema RF per la massima efficienza. Ad esempio, durante la fase di test di un prodotto RF, potresti voler variare l'impedenza del carico per vedere come il sistema funziona in condizioni diverse. Trovando l'impedenza di carico ottimale, è possibile migliorare l'efficienza complessiva del sistema.

Oltre agli aspetti tecnici, la qualità della produzione di carico RF svolge anche un ruolo nell'efficienza. Un carico RF ben fatto sarà più stabile e affidabile. Avrà materiali e costruzioni migliori, il che significa che è meno probabile che si verifichino problemi come la deriva dell'impedenza nel tempo. I carichi di qualità più economici e bassi potrebbero sembrare all'inizio, ma possono finire per costarti di più a lungo termine a causa della ridotta efficienza e dei potenziali guasti del sistema.

Quindi, come puoi assicurarti che il tuo sistema RF sia il più efficiente possibile quando si utilizzano carichi RF? Innanzitutto, fai le tue ricerche. Assicurati di comprendere i requisiti del tuo sistema RF, inclusi i livelli di potenza, la gamma di frequenza e le caratteristiche di impedenza. Quindi, scegli il giusto tipo di carico RF. Cerca carichi che sono progettati appositamente per l'applicazione.

Quando si tratta di installazione, seguire attentamente le istruzioni del produttore. Un'installazione impropria può portare a problemi come un cattivo contatto elettrico, che possono aumentare la perdita di inserimento e ridurre l'efficienza. Inoltre, monitora regolarmente le prestazioni del carico RF. Verificare la presenza di segni di surriscaldamento, modifiche all'impedenza o altri problemi. In caso di problemi, affrontali rapidamente per prevenire un ulteriore degrado dell'efficienza del sistema.

Come fornitore di carichi RF, sono sempre qui per aiutarti a fare le scelte giuste. Che tu sia un hobbista RF in scala piccola o un utente industriale su larga scala, posso fornirti carichi RF di alta qualità progettati per massimizzare l'efficienza dei sistemi RF. Se sei interessato a saperne di più sui nostri prodotti o hai domande su come i carichi RF possono influire sul tuo sistema, non esitare a raggiungere. Possiamo avere una discussione dettagliata sulle tue esigenze specifiche e trovare le migliori soluzioni per te.

In conclusione, i carichi RF hanno un impatto significativo sull'efficienza dei sistemi RF. Dall'abbinamento dell'impedenza e nella gestione della potenza alla risposta in frequenza e alla qualità della produzione, ogni aspetto di un carico RF può influire sul funzionamento di un sistema RF. Scegliendo i carichi RF giusti e prendendosi cura di loro, puoi assicurarti che il tuo sistema RF funzioni al suo massimo efficienza. Quindi, se sei sul mercato per carichi RF, dAci un grido. Siamo pronti ad aiutarti a portare il tuo sistema RF al livello successivo.

Riferimenti

• Ingegneria a microonde, David M. Pozar
• Design del circuito RF, Chris Bowick
