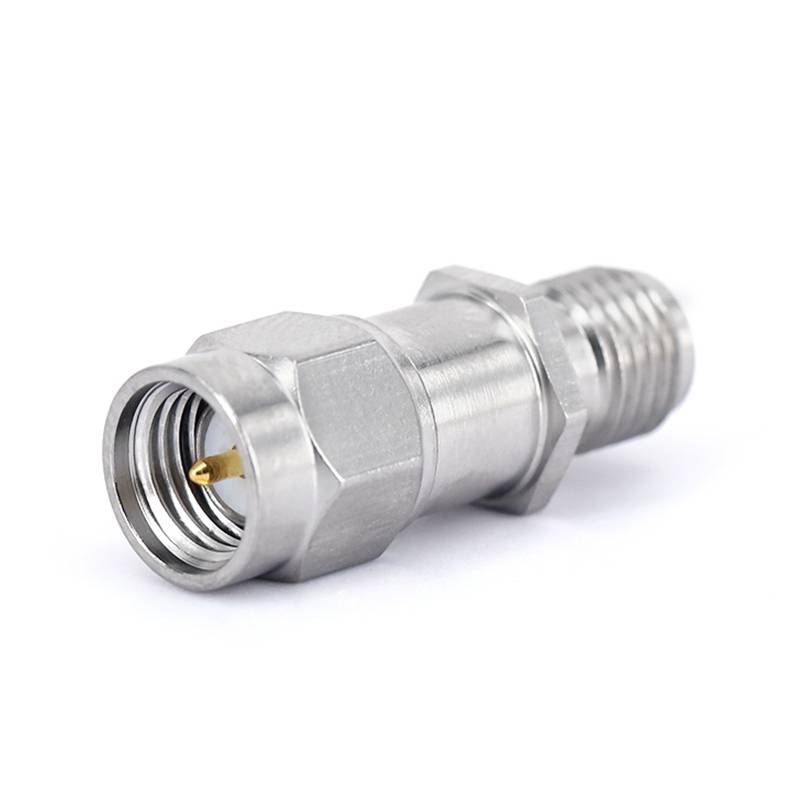

Blocchi DC interni

La funzione di base del blocco CC è impedire che i segnali di corrente continua (DC) passino attraverso il consumo di segnali di corrente alternante (AC), in particolare i segnali di radiofrequenza (RF), di passare agevolmente attraverso . questa caratteristica è di grande importanza in molti circuiti in quanto può impedire ai segnali DC causati da danno da parte di RF. corrente continua ed evita l'interferenza della distorsione DC con la normale trasmissione di segnali RF .

Per alcuni scenari di applicazione che richiedono una connessione a cavi coassiali, verranno utilizzati blocchi RF con imballaggio coassiale . questo modulo di imballaggio ha un'eccellente prestazione RF e capacità anti-interferenza, garantendo il trasmissione efficiente dei segnali RF tra il cavo coassiale e il cavo PIN Per il collegamento al livello di schermatura esterna del cavo coassiale . il circuito interno è collegato ai pin attraverso una speciale struttura di connessione RF per soddisfare i requisiti di prestazione di bassa perdita e elevato isolamento . generalmente, le interfacce coassiali dei blocchi DC includono vari tipi di interfacce RF come SMA, 2 {7} 92mm e 1 . 85mm. Il conduttore esterno è passivato in acciaio inossidabile e il materiale del conduttore è in ottone con oro.

Nella comunicazione wireless: nei ricetrasmettitori wireless, viene utilizzato per separare i componenti DC e CA dei segnali di radio frequenza (RF) . evita che la distorsione DC influisca sull'elaborazione dei segnali RF mediante circuiti successivi, garantendo la normale trasmissione e l'amplificazione dei segnali RF .}

Sku	Serie di connettori	Frequenza	VSWR	Perdita di inserzione
Fr 5- gdcb -18 g-smas -50	Femmina SMA	10 mHz ~ 18ghz	1.35	0,7 dB
Tensione, DC MAX (Volt)	Potenza, Max Input (Watts)	Tipo di blocco	Materiale del corpo	Placcatura del corpo
+50	2	Blocco interno	Acciaio inossidabile	Passivato

Sku	Serie di connettori	Frequenza	VSWR	Perdita di inserzione
Fr 5- gdcb -27 g-sma-jk	Femmina SMA	30 mHz ~ 27ghz	1.25	0,8 dB
Tensione, DC MAX (Volt)	Potenza, Max Input (Watts)	Tipo di blocco	Materiale del corpo	Placcatura del corpo
+50	2	Blocco interno	Acciaio inossidabile	Passivato

Sku	Serie di connettori	Frequenza	VSWR	Perdita di inserzione
Fr 5- gdcb -40 g -292 e	2,92 mm femmina	10 mHz ~ 40 GHz	1.30	0,5 dB
Tensione, DC MAX (Volt)	Potenza, Max Input (Watts)	Tipo di blocco	Materiale del corpo	Placcatura del corpo
+60	2	Blocco interno	Acciaio inossidabile	Passivato

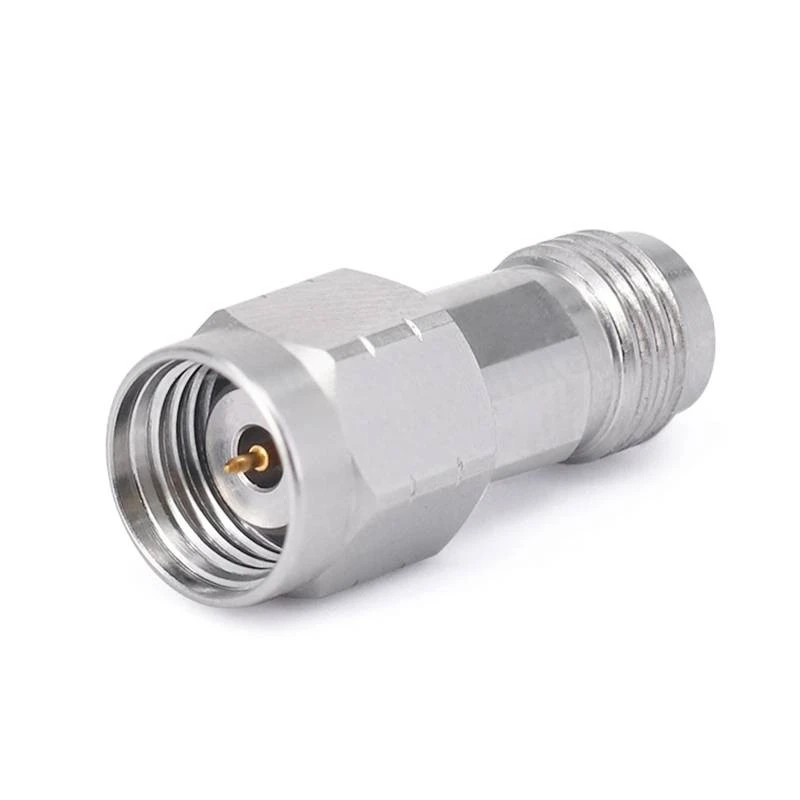

Sku	Serie di connettori	Frequenza	VSWR	Perdita di inserzione
Fr 5- gdcb -67 g -185 e	1,85 mm femmina	10 MHz ~ 67GHz	1.50	0.9db
Tensione, DC MAX (Volt)	Potenza, Max Input (Watts)	Tipo di blocco	Materiale del corpo	Placcatura del corpo
+60	2	Blocco interno	Acciaio inossidabile	Passivato
