Struttura della scheda PCB

La struttura di una scheda PCB include principalmente varie strutture di strati di scheda come schede a strato singolo, schede a doppio strato e schede multistrato . La seguente è un'analisi strutturale dettagliata:

1. Scheda a livello singolo
Composizione strutturale: esiste un foglio di rame su un solo lato e nessun foglio di rame sull'altro lato . i componenti sono generalmente posizionati sul lato senza foglio di rame e il lato con foglio di rame viene utilizzato principalmente per il cablaggio e la saldatura .
Scenari di applicazione: adatto a circuiti semplici, come orologi elettronici, giocattoli, ecc. . Il suo processo di produzione è semplice e il costo è basso, ma le sue funzioni sono relativamente singole .

2. Scheda a doppio strato
Materiale del substrato: quello comunemente usato è fr -4, che è una miscela di fibra di vetro e resina epossidica . ha una buona resistenza meccanica, isolamento e resistenza al calore e può fornire supporto stabile per il circuito .}
Livello conduttivo: cioè un foglio di rame, che è distribuito sui lati superiori e inferiori del substrato . vari modelli di circuiti sono formati attraverso il processo di incisione per la trasmissione corrente . lo spessore del foglio di rame può essere selezionato in base ai requisiti . per esempio, 1 oz (oz) per una vasta e. Il foglio di rame è adatto per i circuiti ordinari .
Materiale isolante: PP (pre -preg) viene usato come materiale isolante nel mezzo della scheda a doppio strato . È una miscela di resina semi-cure e fibra di vetro, che può legare saldamente i due strati e assicurarsi che non vi sia alcun corto circuito tra i due strati .}
Materiale di protezione della superficie: incluso la maschera di saldatura e lo strato di screenia seta . La maschera di saldatura è generalmente verde, rossa o inchiostro nero, che viene utilizzato per proteggere la lamina di rame dall'ossidazione e dalla ruggine e impedire alla saldatura di scorrere a luoghi indesiderati durante la saldatura, con solo i cuscinetti che espongono rame; Lo strato Silkscreen è generalmente inchiostro bianco, utilizzato per stampare testo o simboli come posizioni e modelli di componenti sulla scheda PCB, facilitando l'assemblaggio e la manutenzione .
Scenari di applicazione: il processo di produzione è relativamente più semplice di quello delle schede multi-strato . È adatto per circuiti a media complessità, come apparecchiature audio, set televisive, ecc.

3. scheda multistrato
Livello di segnale: utilizzato per posizionare componenti e cablaggi, è il livello principale che collega vari componenti, incluso il livello superiore (livello superiore), il livello inferiore (livello inferiore) e più livelli di cablaggio del segnale intermedio . il suo design del cablaggio influisce direttamente sulla prestazione e l'affidabilità dell'intero PCB .
Livello di potenza e strato di terra: di solito situato nel livello intermedio, utilizzato per fornire alimentazione e messa a terra stabili per l'intero circuito ., ad esempio, in una scheda a quattro strati, il livello medio 1 può servire da "alimentazione dedicata a medio", come il {{3} ole strato o fungere da livello di cablaggio per un altro gruppo di linee di segnale .
Livello isolante: fr -4 o altri materiali isolanti vengono utilizzati per separare i vari strati conduttivi, prevenire cortocircuiti e garantire l'indipendenza e la stabilità dei segnali {{1}

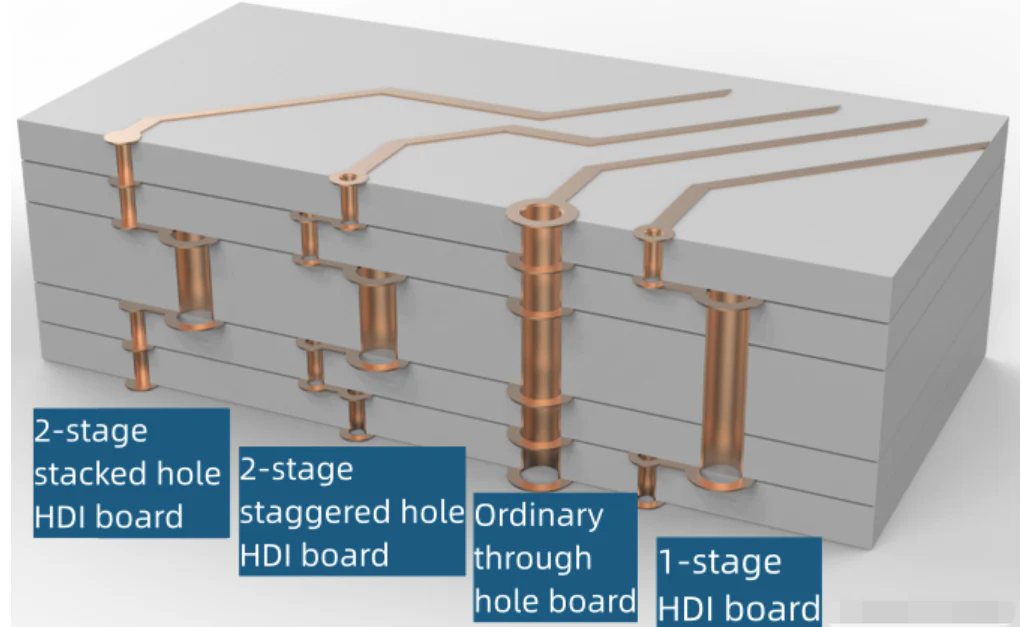

Vias: incluso attraverso fori, buchi ciechi e buchi sepolti . attraverso i fori eseguiti attraverso l'intera scheda e vengono utilizzati per collegare circuiti di diversi strati e montare i componenti tradizionali; I fori ciechi vengono utilizzati per collegare lo strato superiore e gli strati interni, di solito per la trasmissione del segnale ad alta frequenza, che può ridurre la lunghezza del percorso e rendere più veloce la trasmissione del segnale; I fori sepolti sono responsabili delle connessioni elettriche tra i livelli interni . in schede ad alta densità, la combinazione di fori ciechi e buchi sepolti può ospitare più linee evitando che la scheda sia troppo spessa .
Stradazione del trattamento di superficie: simile alla scheda a doppio strato, ha una maschera di saldatura e uno strato di seta, che svolgono i ruoli della protezione e dell'identificazione . Inoltre, alcune schede a più livelli di fascia alta sottopongono a placcate d'oro e altri trattamenti per migliorare la conduttività e la resistenza alla corrosione .
Scenari di applicazione: adatti a circuiti complessi ad alta densità, ad alta velocità e ad alta frequenza, come schede madri per computer, schede madri per telefoni cellulari, ecc.
